General Notes

  • Revised and/or additional pages may be issued from time to time.
  • A complete and current manual consists of pages shown in the following contents section.

Important

  • Contact the installing and/or local Bard distributor for all parts requirements. Make sure to have the complete model and serial number available from the unit rating plate.

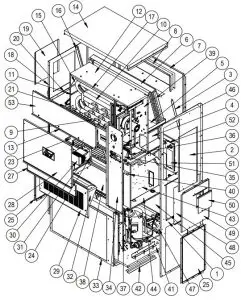

CABINET COMPONENTS

FUNCTIONAL COMPONENTS

Drawing

NoPart No.DescriptionAll Models



1501-570-*Right Side AssemblyX
2S153-326-*Vestibule Service DoorX
3105X1073Right Evaporator Support AngleX
4541-266Right Drain Pan Support AssemblyX
5S523-123Drain Pan AssemblyX
6105-1080Evaporator Coil Fill AngleX
7509-156Upper BackX
8111-063Supply Air Frame2
9103-439Heat Exchanger Support OffsetX
10Heat Exch AssySee Burner Components Diagram
11105-1066Lower Heat Exchanger DeflectorX
12135-216Inner Air BaffleX
13165-586-*Top Rain ChannelX
14507-246-*Top AssemblyX
15135-184Right Heat Exchanger DeflectorX
16105Y1073Left Evaporator Support AngleX
17105-1076Top Heat Exchanger DeflectorX
18501-788-*Left Side AssemblyX
19543-070-*Left Access CoverX
20105-1070Left Support AngleX
21S121-484Blower PartitionX
23S919-0009Filter TrayX
241921-051Vent Terminal GasketX
25118-084-*Side Grille2
Continued on page 4 for standard units and on page 5 for dehumidification units
  • Exterior cabinet parts are manufactured with various paint color options.
    To ensure the proper paint color is received, include the complete model number and serial number of the unit for which parts are being ordered.

Drawing

No.Part No.Description42G4-AW42G4-BW42G4-CW48G4-AW48G4-BW48G4-CW60G4-AW60G4-BW60G4-C
27553-562-*Filter Access Panel AssemblyXXXXXXXXX
28S553-561-*Front Door AssemblyXXXXXXXXX
29553-327-*Vent Option Door AssemblyXXXXXXXXX
30169-119Outer Vent HoodXXXXXXXXX
31169-120Inner Vent HoodXXXXXXXXX
32WGBFAD-5Barometric Fresh Air DamperXXXXXXXXX
33118-048-*Condenser GrilleXXXXXXXXX
34549-131-*Right Front Corner AssemblyXXXXXXXXX
35S135-181-*Air Intake HoodXXXXXXXXX
36S134-182-*Air Intake BackXXXXXXXXX
37125-024Fan ShroudXXXXXXXXX
38542-072Condenser Partition Blank Off PlateXXXXXXXXX
39541-398Heat Exchanger Support AssemblyXXXXXXXXX
40142-071Filter Blank Off PlateXXXXXXXXX
41127-561Lower BaseXXXXXXXXX
42103-438Lower Base Offset333333333
43517-408Control Panel AssemblyXXXXXXXXX
44521-420Condenser Partition AssemblyXXXXXXXXX
45509-157Lower Back AssemblyXXXXXXXXX
46113-268Manifold BracketXXXXXXXXX
47113-140Bottom Support BracketXXXXXXXXX
48

48

S133-163 S133-318Circuit Breaker Inner Door Toggle Disconnect Inner DoorXX

X

XX

X

XX

X

49S533-162-*Control Panel Cover AssemblyXXXXXXXXX
50S153-328-*Disconnect Access DoorXXXXXXXXX
51134-193Conduit Access PanelXXXXXXXXX
52156-029Conduit Entrance PlateXXXXXXXXX
53553-388-*Upper Door AssemblyXXXXXXXXX
NS5252-033Bard NameplateXXXXXXXXX

Drawing

No.Part No.DescriptionW42G4DAW42G4DBW42G4DCW48G4DAW48G4DB









W48G4DCW60G4DAW60G4DBW60G4DC
27553-562-*Filter Access Panel AssemblyXXXXXXXXX
28S553-561-*Front Door AssemblyXXXXXXXXX
29553-327-*Vent Option Door AssemblyXXXXXXXXX
30169-119Outer Vent HoodXXXXXXXXX
31169-120Inner Vent HoodXXXXXXXXX
32WGBFAD-5Barometric Fresh Air DamperXXXXXXXXX
33118-048-*Condenser GrilleXXXXXXXXX
34549-131-*Right Front Corner AssemblyXXXXXXXXX
35S135-181-*Air Intake HoodXXXXXXXXX
36S134-182-*Air Intake BackXXXXXXXXX
37125-024Fan ShroudXXXXXXXXX
38542-136Condenser Partition Blank Off PlateXXXXXXXXX
39541-398Heat Exchanger Support AssemblyXXXXXXXXX
40142-071Filter Blank Off PlateXXXXXXXXX
41127-561Lower BaseXXXXXXXXX
42103-438Lower Base Offset333333333
43517-408Control Panel AssemblyXXXXXXXXX
44521-447Condenser Partition AssemblyXXXXXXXXX
45509-157Lower Back AssemblyXXXXXXXXX
46113-268Manifold BracketXXXXXXXXX
47113-140Bottom Support BracketXXXXXXXXX
48

48

S133-163 S133-318Circuit Breaker Inner Door Toggle Disconnect Inner DoorXX

X

XX

X

XX

X

49S533-162-*Control Panel Cover AssemblyXXXXXXXXX
50S153-328-*Disconnect Access DoorXXXXXXXXX
51134-193Conduit Access PanelXXXXXXXXX
52156-029Conduit Entrance PlateXXXXXXXXX
53553-388-*Upper Door AssemblyXXXXXXXXX
NS5252-033Bard NameplateXXXXXXXXX

Exterior cabinet parts are manufactured with various paint color options. To ensure the proper paint color is received  include the complete model number and serial number of the unit for which parts are being ordered.

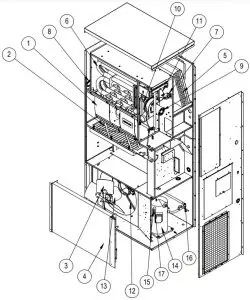

FUNCTIONAL COMPONENTS

FUNCTIONAL COMPONENTS

Drawing

No.Part No.DescriptionW42G4-AW42G4-BW42G4-CW48G4-AW48G4-BW48G4-CW60G4-AW60G4-B60G4-C
1

1

1

1

1

1

S900-377-001 S900-378-001 S900-377-002 S900-378-002 S900-377-003 S900-378-003Complete Blower Assembly 230/208 Complete Blower Assembly 460V Complete Blower Assembly 230/208 Complete Blower Assembly 460V Complete Blower Assembly 230/208 Complete Blower Assembly 460VXXXXXXXXX
2

2

2

7004-027

7003-030

7004-064

20 x 30 x 2 MERV 8 Filter (Standard)

20 x 30 x 1 AF Filter

20 x 30 x 2 MERV 13 Filter

X O OX O OX O OX O OX O OX O OX O OX O OX O O
3S5151-060Fan BladeXXXXXXXXX
4

4

4

4

4

4

5051-179BX

5054-179BX

5051-180BX

5054-180BX

5051-235BX

5054-235BX

Condenser Coil Coated Condenser Coil Condenser Coil
Coated Condenser Coil Condenser Coil
Coated Condenser Coil
X OX OX OX OX OX OX OX OX O
5

5

5

5

5060-106BX
5062-106BX
5060-105BX

5062-105BX

Evaporator Coil
Coated Evaporator Coil Evaporator Coil
Coated Evaporator Coil
X OX OX OX OX OX OX OX OX O
6Heat Exch.See Burner Components DiagramXXXXXXXXX
78406-103.55″ + .05″ Pressure SwitchXXXXXXXXX
8

8

8

S800-0448 S800-0491 S800-0490Distributor/Orifice .070

Distributor/Orifice .075

Distributor/Orifice .084

XXXXXXXXX
9

9

8109-014

8109-015

Induced Draft Blower 230V w/Transition Induced Draft Blower 460V w/TransitionXXXXXXXXX
108600-011Suppression Ignition CableXXXXXXXXX
113000-1615Wire AssemblyXXXXXXXXX
128200-004Fan Motor MountXXXXXXXXX
13

13

13

13

S8105-068 S8105-071 S8106-053 S8106-066Motor 230/208V Motor 460V Motor 230/208V Motor 460VXXXXXXXXX
14

14

14

14

14

14

14

14

14

8000-362

8000-363

8000-364

8000-332

8000-333

8000-334

8000-421

8000-422

8000-423

Compressor ZP36K5E-PFV-130 Compressor ZP36K5E-TF5-130 Compressor ZP36K5E-TFD-130 Compressor ZP42K5E-PFV-130 Compressor ZP42K5E-TF5-130 Compressor ZP42K5E-TFD-130 Compressor ZP61K6E-PFV-130 Compressor ZP61K6E-TF5-130 Compressor ZP61K6E-TFD-130XXX XX XXXX
158406-142High Pressure SwitchXXXXXXXXX
168406-140Low Pressure SwitchXXXXXXXXX
17S8406-105Low Ambient Control (Part of CMA-46 LAC Kit)OOOOOOOOO
NS8408-048Freeze Stat (Part of CMA-46 LAC Kit)OOOOOOOOO
NSCMA-46Complete Low Ambient KitOOOOOOOOO
NS6031-009Coremax Valve CoreXXXXXXXXX

Drawing

No.Part No.DescriptionW42G4DAW42G4DBW42G4DCW48G4DAW48G4DBW48G4DCW60G4DAW60G4DB60G4DC
1

1

1

1

1

1

900-377-001

900-378-001

900-377-002

900-378-002

900-377-003

900-378-003

Complete Blower Assembly 230/208 Complete Blower Assembly 460V Complete Blower Assembly 230/208 Complete Blower Assembly 460V Complete Blower Assembly 230/208 Complete Blower Assembly 460VXXXXXXXXX
2

2

2

7004-027

7003-030

7004-064

20 x 30 x 2 MERV 8 Filter (Standard)

20 x 30 x 1 AF Filter

20 x 30 x 2 MERV 13 Filter

X O OX O OX O OX O OX O OX O OX O OX O OX O O
3S5151-060Fan BladeXXXXXXXXX
4

4

4

4

4

4

5051-179BX

5054-179BX

5051-180BX

5054-180BX

5051-235BX

5054-235BX

Condenser Coil

Coated Condenser Coil Condenser Coil

Coated Condenser Coil Condenser Coil

Coated Condenser Coil

X OX OX OX OX OXX OX OX O
5

5

5

5

917-0059BX

917-0061BX

917-0060BX

917-0062BX

Evaporator Coil w/Reheat Coil

Coated Evaporator Coil w/Reheat Coil Evaporator Coil w/Reheat Coil

Coated Evaporator Coil w/Reheat Coil

X OX OX OX OX OX OX OX OX O
6Heat Exch.See Burner Components DiagramXXXXXXXXX
78406-103.55″ + .05″ Pressure SwitchXXXXXXXXX
8

8

5625-008

5625-036

Distributor DistributorXXXXXXXXX
9

9

8109-014

8109-015

Induced Draft Blower 230V w/Transition Induced Draft Blower 460V w/TransitionXXXXXXXXX
108600-011Suppression Ignition CableXXXXXXXXX
113000-1615Wire AssemblyXXXXXXXXX
128200-004Fan Motor MountXXXXXXXXX
13

13

13

13

S8105-066 S8105-071 S8106-053 S8106-066Motor 230/208V Motor 460V Motor 230/208V Motor 460VXXXXXXXXX
14

14

14

14

14

14

14

14

14

8000-362

8000-363

8000-364

8000-332

8000-333

8000-334

8000-421

8000-422

8000-423

Compressor ZP36K5E-PFV-130 Compressor ZP36K5E-TF5-130 Compressor ZP36K5E-TFD-130 Compressor ZP42K5E-PFV-130 Compressor ZP42K5E-TF5-130 Compressor ZP42K5E-TFD-130 Compressor ZP61K6E-PFV-130 Compressor ZP61K6E-TF5-130 Compressor ZP61K6E-TFD-130XXXXX X XXX
158406-142High Pressure SwitchXXXXXXXXX
168406-140Low Pressure SwitchXXXXXXXXX
17S8406-105Low Ambient Control (Part of CMA-45 LAC Kit)OOOOOOOOO
NSCMA-45Low Ambient ControlOOOOOOOOO
NS8408-048Freeze ThermostatXXXXXXXXX
NS NS5651-245

5651-248

Expansion Valve Expansion ValveXXXXXX

X



X



X

NS5651-246EEV Cable and StatorXXXXXXXXX
NS8408-056EEV ThermistorXXXXXXXXX
NS8406-158TransducerXXXXXXXXX
NS5651-219Check ValveXXXXXXXXX
NS5650-048Molded PlugXXXXXXXXX
NS5650-051Three Way Valve with SolenoidXXXXXXXXX
NS5201-022Filter DrierXXXXXXXXX
NS5650-046Solenoid Coil 24VXXXXXXXXX
NS6031-009Coremax Valve CoreXXXXXXXXX

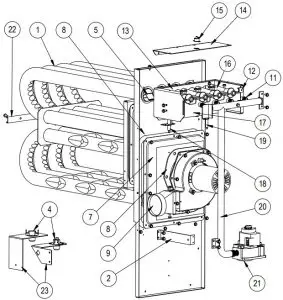

BURNER COMPONENTS

BURNER COMPONENTS

Drawing

No.Part NoDescriptionW42G4**XB42G4**NBW42G4**XCW42G4**NCW42G4**XD
1S171-315Heat Exchanger Assembly 75KXX
1S171-317Heat Exchanger Assembly 100K  XX
1S171-319Heat Exchanger Assembly 125K    X
2113-268Manifold BracketXXXXX
48402-180Limit Control L140-30XX
48402-178Limit Control L120-30  XX
48402-177Limit Control L115-30    X
59010-083NOx Screen 3 4
61921-025-460046″ Glas-Tak TapeXXXXX
7168-126Collector BoxXX
7168-127Collector Box  XX
7168-128Collector Box    X
81921-044Gasket SetXXXXX
95809-0133″ Cast Inducer TransitionXXXXX
105809-0173.031″ x 4.625″ TransitionXXXXX
119010-079Orifice 2.40mm (.0960 diameter)3 4 5
119010-082Orifice 2.30mm (10% derate & .0905 diameter)33445
121012-314U Clip Fastener44444
13163-049Burner BoxXX
13163-052Burner Box  XX
13163-051Burner Box    X
14141-493Flame Rollout SupportXX
14141-494Flame Rollout Support  XX
14141-439Flame Rollout Support    X
158402-124Flame Rollout Switch L270XXXXX
169010-078In-Shot Burner 2.5 x 4.533445
17163-041Burner SupportXX
17163-043Burner Support  XX
17163-045Burner Support    X
188554-024DSI Spark IgniterXXXXX
198554-025Flame SensorXXXXX
205818-0543-Hole Gas Manifold – 1/2”XX
205818-0554-Hole Gas Manifold – 1/2”  XX
205818-0565-Hole Gas Manifold – 1/2”    X
215651-160Natural Gas Valve 1/2 x 1/2XXXXX
22168-135Tube Brace 3 BurnerXX
22168-134Tube Brace 4 Burner  XX
22168-133Tube Brace 5 Burner    X
23112-475Limit BracketXXXXX
NSS400-0183Orifice Parts Bag 3 Tube 75KXX
NSS400-0184Orifice Parts Bag 4 Tube 100K  XX
NSS400-0185Orifice Parts Bag 5 Tube 125K    X
NS8600-011Ignition CableXXXXX

Drawing

No.Part No.DescriptionW48G4**XBW48G4**NBW48G4**XCW48G4**NCW48G4**XD



1S171-315Heat Exchanger Assembly 75KXX
1S171-317Heat Exchanger Assembly 100K  XX
1S171-319Heat Exchanger Assembly 125K    X
2113-268Manifold BracketXXXXX
48402-180Limit Control L140-30XX
48402-178Limit Control L120-30  XX
48402-177Limit Control L115-30    X
59010-083NOx Screen 3 4
61921-025-460046″ Glas-Tak TapeXXXXX
7168-126Collector BoxXX
7168-127Collector Box  XX
7168-128Collector Box    X
81921-044Gasket SetXXXXX
95809-0133″ Cast Inducer TransitionXXXXX
105809-0173.031″ x 4.625″ TransitionXXXXX
119010-079Orifice 2.40mm (.0960 diameter)3 4 5
119010-082Orifice 2.30mm (10% derate & .0905 diameter)33445
121012-314U Clip Fastener44444
13163-049Burner BoxXX
13163-052Burner Box  XX
13163-051Burner Box    X
14141-493Flame Rollout SupportXX
14141-494Flame Rollout Support  XX
14141-439Flame Rollout Support    X
158402-124Flame Rollout Switch L270XXXXX
169010-078In-Shot Burner 2.5 x 4.533445
17163-041Burner SupportXX
17163-043Burner Support  XX
17163-045Burner Support    X
188554-024DSI Spark IgniterXXXXX
198554-025Flame SensorXXXXX
205818-0543-Hole Gas Manifold – 1/2”XX
205818-0554-Hole Gas Manifold – 1/2”  XX
205818-0565-Hole Gas Manifold – 1/2”    X
215651-160Natural Gas Valve 1/2 x 1/2XXXXX
22168-135Tube Brace 3 BurnerXX
22168-134Tube Brace 4 Burner  XX
22168-133Tube Brace 5 Burner    X
23112-475Limit BracketXXXXX
NSS400-0183Orifice Parts Bag 3 Tube 75KXX
NSS400-0184Orifice Parts Bag 4 Tube 100K  XX
NSS400-0185Orifice Parts Bag 5 Tube 125K    X
NS8600-011Ignition CableXXXXX

Drawing

No.Part No.DescriptionW60G4**XBW60G4**NB



W60G4**XCW60G4**NC



W60G4**XD
1S171-315Heat Exchanger Assembly 75KXX
1S171-317Heat Exchanger Assembly 100K  XX
1S171-319Heat Exchanger Assembly 125K    X
2113-268Manifold BracketXXXXX
48402-180Limit Control L140-30XX
48402-178Limit Control L120-30  XX
48402-177Limit Control L115-30    X
59010-083NOx Screen 3 4
61921-025-460046″ Glas-Tak TapeXXXXX
7168-126Collector BoxXX
7168-127Collector Box  XX
7168-128Collector Box    X
81921-044Gasket SetXXXXX
95809-0133″ Cast Inducer TransitionXXXXX
105809-0173.031″ x 4.625″ TransitionXXXXX
119010-079Orifice 2.40mm (.0960 diameter)3 4 5
119010-082Orifice 2.30mm (10% derate & .0905 diameter)33445
121012-314U Clip Fastener44444
13163-049Burner BoxXX
13163-052Burner Box  XX
13163-051Burner Box    X
14141-493Flame Rollout SupportXX
14141-494Flame Rollout Support  XX
14141-439Flame Rollout Support    X
158402-124Flame Rollout Switch L270XXXXX
169010-078In-Shot Burner 2.5 x 4.533445
17163-041Burner SupportXX
17163-043Burner Support  XX
17163-045Burner Support    X
188554-024DSI Spark IgniterXXXXX
198554-025Flame SensorXXXXX
205818-0543-Hole Gas Manifold – 1/2”XX
205818-0554-Hole Gas Manifold – 1/2”  XX
205818-0565-Hole Gas Manifold – 1/2”    X
215651-160Natural Gas Valve 1/2 x 1/2XXXXX
22168-135Tube Brace 3 BurnerXX
22168-134Tube Brace 4 Burner  XX
22168-133Tube Brace 5 Burner    X
23112-475Limit BracketXXXXX
NSS400-0183Orifice Parts Bag 3 Tube 75KXX
NSS400-0184Orifice Parts Bag 4 Tube 100K  XX
NSS400-0185Orifice Parts Bag 5 Tube 125K    X
NS8600-011Ignition CableXXXXX

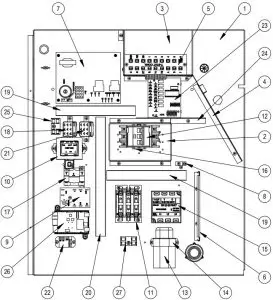

CONTROL PANEL

CONTROL PANEL

Drawing

No.Part NoDescriptionW42G4-AW42G4-BW42G4-CW48G4-AW48G4-BW48G4-CW60G4-AW60G4-BW60G4-C
1517-408Control PanelXXXXXXXXX
2

2

113-269

127-590

Circuit Breaker Mounting Bracket 460V Disconnect BaseXX

X

XX

X

XX

X

3117-410Low Voltage BoxXXXXXXXXX
4117-409Low Voltage PartitionXXXXXXXXX
58607-062Terminal StripXXXXXXXXX
6135-130Wire ShieldXXXXXXXXX
75651-159Integrated Furnace ControlXXXXXXXXX
88611-006TerminalXXXXXXXXX
9S8201-164Compressor Control ModuleXXXXXXXXX
10

10

8407-068

8407-069

Transformer TransformerXXXXXXXXX
11

11

S8401-002 S8401-025Compressor Contactor Compressor ContactorXXX XXXXXX
12

12

12

12

12

12

S8615-095 S8615-096 S8615-043 S8615-052 S8615-040 S8615-055600V 40A Toggle Disconnect 600V Switch Cover Plate 230V 40A Circuit Breaker 230V 30A Circuit Breaker 230V 50A Circuit Breaker 230V 40A Circuit BreakerXXX XXXX XXXX X
13

13

13

13

13

S8552-004 S8552-005 S8552-081 S8552-089 S8552-052Outdoor Fan Capacitor Outdoor Fan Capacitor Outdoor Fan Capacitor Outdoor Fan Capacitor Outdoor Fan CapacitorXXXXXXX
14

14

8550-003

8550-008

Capacitor Bracket Capacitor BracketXXXXXXX
158201-126Phase Monitor XX XX XX
16

16

8611-209

8611-210

DIN Rail DIN Rail

X

XX

X

XX

X

XX
178201-032Inducer RelayXXXXXXXXX
188201-159Blower RelayXXXXXXXXX
198611-140-0800Cable Duct – 8″ x 1″ Wide222222222
208611-140-1200Cable Duct – 12″ x 1″ WideXXXXXXXXX
24135-266Wire ShieldXXXXXXXXX
258607-017Terminal BlockXXXXXXXXX
278607-017Terminal Block – LAC KitOOOOOOOOO
NS NS NS NS NS NS4085-175

4085-177

4085-275

4085-277

4085-398

4085-400

Wiring Diagram Wiring Diagram Wiring Diagram Wiring Diagram Wiring Diagram Wiring DiagramXXXXXXXXX
NS3000-1616Blower Power PlugXXXXXXXXX
NS3000-1617Blower Speed PlugXXXXXXXXX
NS NS3000-1224

3000-1231

Compressor Plug/Harness Compressor Plug/HarnessXXXXXXXXX
NS NS3003-075

3003-076

Control Panel Wire Harness Control Panel Wire HarnessXXXXXXXXX
NS3000-1618Integrated Furnace Control PlugXXXXXXXXX

Drawing

No.Part No.DescriptionW42G4DAW42G4DBW42G4DCW48G4DAW48G4DBW48G4DCW60G4DAW60G4DBW60G4DC
1517-408Control PanelXXXXXXXXX
2

2

113-269

127-590

Circuit Breaker Mounting Bracket 460V Disconnect BaseXX

X

XX

X

XX

X

3117-410Low Voltage BoxXXXXXXXXX
4117-409Low Voltage PartitionXXXXXXXXX
58607-062Terminal StripXXXXXXXXX
6135-130Wire ShieldXXXXXXXXX
75651-159Integrated Furnace ControlXXXXXXXXX
88611-006TerminalXXXXXXXXX
9S8201-164Compressor Control ModuleXXXXXXXXX
10

10

8407-068

8407-069

Transformer TransformerXXXXXXXXX
11

11

S8401-002 S8401-025Compressor Contactor Compressor ContactorXXXXXXXXX
12

12

12

12

12

12

S8615-095 S8615-096 S8615-043 S8615-052 S8615-040 S8615-055600V 40A Toggle Disconnect 600V Switch Cover Plate 230V 40A Circuit Breaker 230V 30A Circuit Breaker 230V 50A Circuit Breaker 230V 40A Circuit BreakerXXX XXXX XXXX X
13

13

13

13

13

S8552-004 S8552-005 S8552-081 S8552-089 S8552-052Outdoor Fan Capacitor Outdoor Fan Capacitor Outdoor Fan Capacitor Outdoor Fan Capacitor Outdoor Fan CapacitorXXXXXXX
14

14

8550-003

8550-008

Capacitor Bracket Capacitor BracketXXXXXXX
158201-126Phase Monitor XX XX XX
16

16

8611-209

8611-210

DIN Rail DIN RailXXXXXXXXX
178201-032Inducer RelayXXXXXXXXX
188201-159Blower RelayXXXXXXXXX
198611-140-0800Cable Duct – 8″ x 1″ Wide222222222
208611-140-1200Cable Duct – 12″ x 1″ WideXXXXXXXXX
218201-159Lockout RelayXXXXXXXXX
228201-130Dehumidification Control RelayXXXXXXXXX
238201-113Dehumidification Logic BoardXXXXXXXXX
24135-266Wire ShieldXXXXXXXXX
258607-017Terminal BlockXXXXXXXXX
268301-079EEV Control BoardXXXXXXXXX
278607-017Terminal Block – LAC KitOOOOOOOOO
NS NS NS NS NS NS4085-171

4085-173

4085-271

4085-273

4085-394

4085-396

Wiring Diagram Wiring Diagram Wiring Diagram Wiring Diagram Wiring Diagram Wiring DiagramXXXXXXXXX
NS3000-1616Blower Power PlugXXXXXXXXX
NS3000-1617Blower Speed PlugXXXXXXXXX
NS NS3000-1224

3000-1231

Compressor Plug/Harness Compressor Plug/HarnessXXXXXXXXX
NS NS3003-070

3003-074

Control Panel Wire Harness Control Panel Wire HarnessXXXXXXXXX
NS3000-1618Integrated Furnace Control PlugXXXXXXXXX
NS3000-1611Transducer Wire Assembly – Connects to EEV BoardXXXXXXXXX
NS3000-1603Transducer Wire Assembly – Connects to TransducerXXXXXXXXX

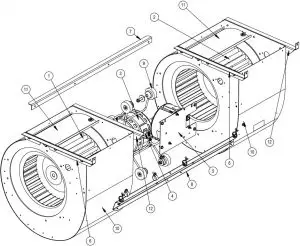

BLOWER ASSEMBLY

BLOWER ASSEMBLY

Drawing

No.Part NoDescription900-377-001900-378-001900-377-002900-378-002900-377-003900-378-003
15152-012Blower Wheel – CCWXXXXXX
25152-011Blower Wheel – CWXXXXXX
3

3

3

3

3

3

3

3

3

3

3

3

S8107-028-0189 S8107-028-0190 S8107-028-0191 S8107-029-0195 S8107-029-0196 S8107-029-0197 C8107-028-0189 C8107-028-0190 C8107-028-0191 C8107-029-0195 C8107-029-0196 C8107-029-0197Blower Motor & Control (230/208V) Blower Motor & Control (230/208V) Blower Motor & Control (230/208V) Blower Motor & Control (460V) Blower Motor & Control (460V) Blower Motor & Control (460V) Programmed Control Only (230/208V) Programmed Control Only (230/208V) Programmed Control Only (230/208V) Programmed Control Only (460V) Programmed Control Only (460V) Programmed Control Only (460V)XXXX XXXX XXXX
48200-040Motor MountXXXXXX
5112-775Motor Control BracketXXXXXX
6105Y1075Angle – Left222222
7105-1109Angle – BackXXXXXX
8165-572Channel – FrontXXXXXX
95451-011Grommett666666
10151-117Blower Housing222222
11144-167Diffuser222222
12105X1075Angle – Right222222



References

Documents / Resouces

Download manual
Here you can download full pdf version of manual, it may contain additional safety instructions, warranty information, FCC rules, etc.


Related Manuals
