Heatilator EHS3633I Fireplace

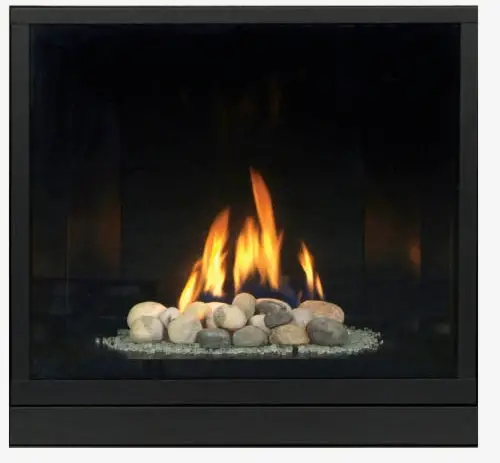

Heatilator-EHS3633I-Fireplace-PRODUCT

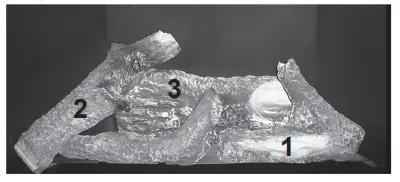

Log Set Assembly

Heatilator-EHS3633I-Fireplace-FIG-1

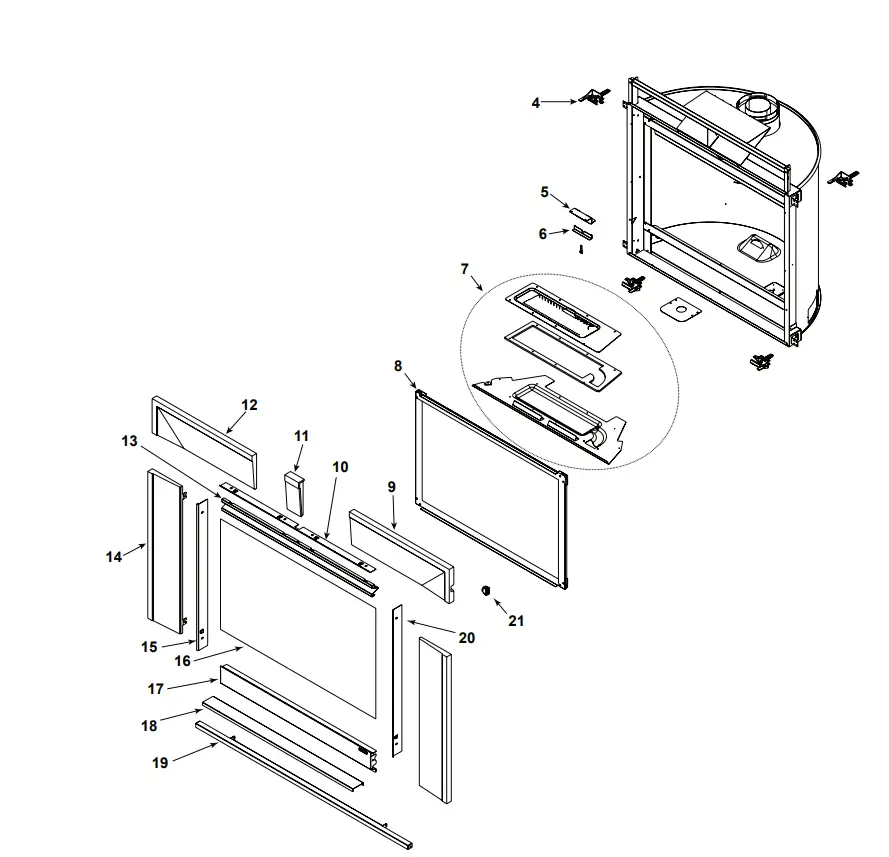

Heatilator-EHS3633I-Fireplace-FIG-2

IMPORTANT: THIS IS DATED INFORMATION. Parts must be ordered from a dealer or distributor. Hearth and Home Technologies does not sell directly to consumers. Provide model number and serial number when requesting service parts from your dealer or distributor.

Stocked at Depot

ITEM

DESCRIPTION

COMMENTSPART NUMBER
Log Assembly4049-015Y
1Front Log Assembly4049-031
2Side Log Assembly4049-032
3Back Log Assembly4049-033
4Glass Clip Support AssemblyPkg of 233858/2Y
5Air shutter Bracket4049-161
6Air ShutterSRV4049-160Y
7Burner Pan Assembly4049-034Y
8Glass/Frame AssemblyNo longer available4049-028
9Surround Top RightNo longer available4049-157
10Surround Cover TopNo longer available4049-174
11Surround KeyNo longer available4049-191
12Surround Top LeftNo longer available4049-158
13Top FaceNo longer available4049-166
14Surround SideNo longer available4049-156
15Surround cover LeftNo longer available4049-173
16Screen4049-193Y
17Bottom Face AssemblyNo longer available4049-037
18Floor CoverNo longer available4049-179
19Floor Surround TrimNo longer available4049-175
20Surround Cover RightNo longer available4049-172
21ON/OFF, SwitchSRV32D0232Y
90 degree ElbowNo longer availableSL-90D
Lava Rock Bag Assembly4042-341
Mineral WoolSRV14333
Lava Rock4021-296
Trapezoid Term Cap 6 5/8No longer availableSRVSLK-01TRD
Conversion Kit NGNo longer availableDCKN-EHS
Conversion Kit LPNo longer availableDCKP-EHS
Pilot Orifice NGSRV593-528Y
Pilot Orifice LPSRV593-527Y
Regulator NGSRVNGK-DXFY
Regulator LPSRVLPK-DXFY
Ecilpse Installation Instructions4049-300

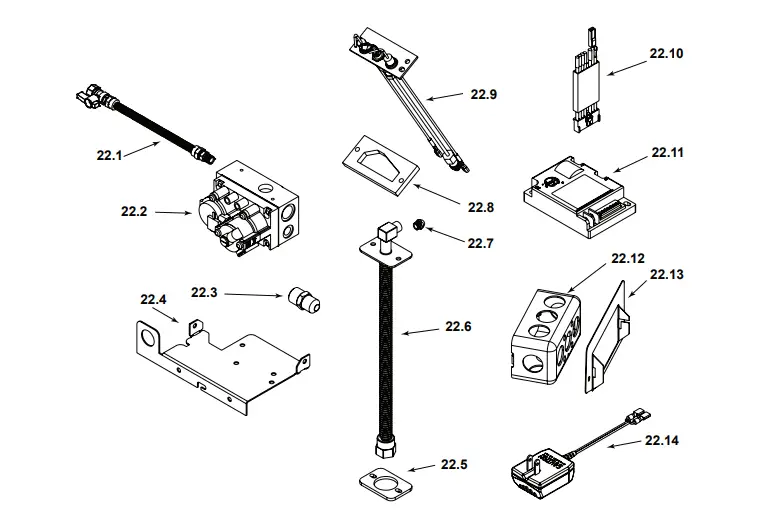

Valve Assembly

Heatilator-EHS3633I-Fireplace-FIG-3

IMPORTANT: THIS IS DATED INFORMATION. Parts must be ordered from a dealer or distributor. Hearth and Home Technologies does not sell directly to consumers. Provide model number and serial number when requesting service parts from your dealer or distributor.

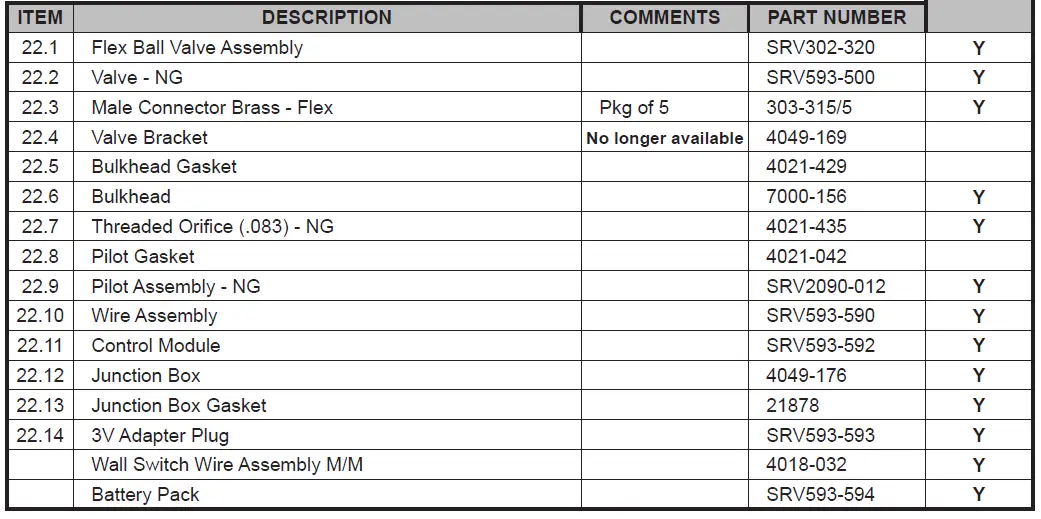

Heatilator-EHS3633I-Fireplace-FIG-4
