7000D/7000D AIRFLOW
Full-Tower PC Case

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - Cover

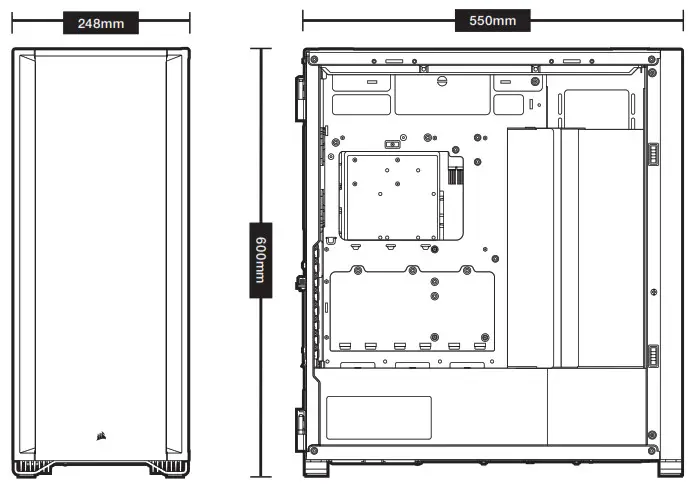

CASE SPECIFICATIONS

Length ………………………………………………………………………………550mm
Width ………………………………………………………………………………..248mm
Height ……………………………………………………………………………….600mm
Maximum GPU length ……………………………………………………..330mm
Maximum CPU height ………………………………………………………175mm
Maximum PSU length………………………………………………………..225mm
Fan locations:
Front ………………………………………………4x 120mm / 3x 140mm (2x 140mm Included)
Top ………………………………………………..3x 120mm / 3x 140mm
Rear ………………………………………………..120mm / 140mm (1x 140mm Included)
Motherboard tray …………………………..4x 120mm (Requires removal of cable cover)
Radiator compatibility:
Front ………………………………………………………………………………480mm / 420mm
Top …………………………………………………………………………………420mm / 360mm
Rear ………………………………………………………………………………..140mm / 120mm
Motherboard tray ……………………………………………………………480mm / 420mm

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - CASE SPECIFICATIONS

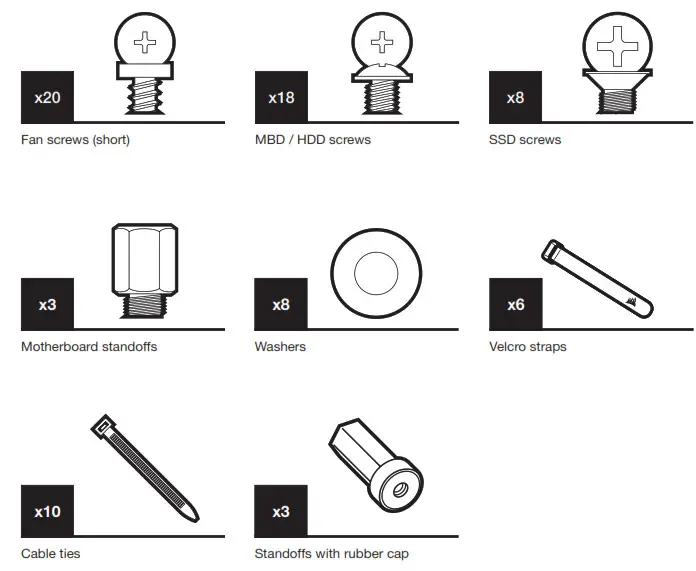

ACCESSORY KIT CONTENTS

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - ACCESSORY KIT CONTENTS

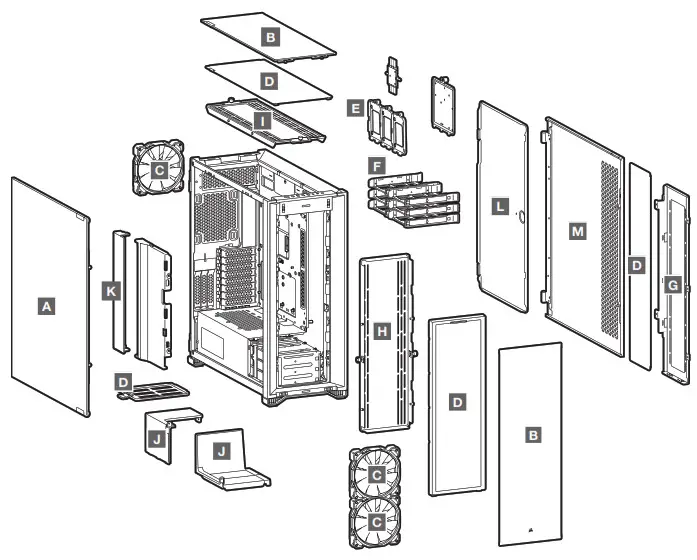

CASE FEATURES

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - CASE FEATURES

A —  TEMPERED GLASS SIDE PANELH — FRONT FAN BRACKET
B —  SOLID STEEL FRONT AND TOP PANELSI — TOP FAN BRACKET
C — 3x 140MM FANSJ — PSU SHROUD COVER (ALTERNATE)
D — 4x  DUST FILTERSK — CABLE COVER
E — 3x SSD TRAYSL — MOTHERBOARD STEEL HINGED DOOR
F — 6x HDD TRAYSM — SOLID SIDE PANEL
G — MOTHERBOARD TRAY FAN BRACKET

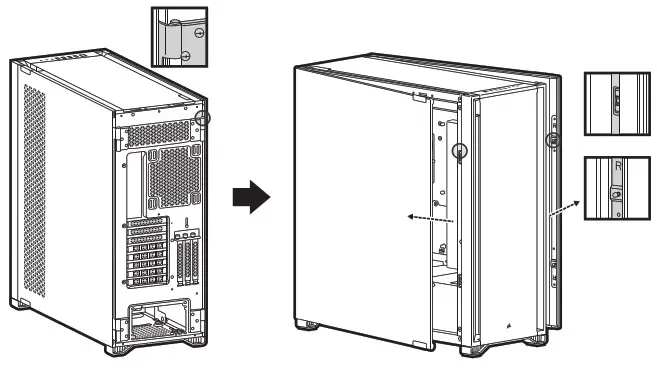

HINGED SIDE PANELS

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - HINGED SIDE PANELS

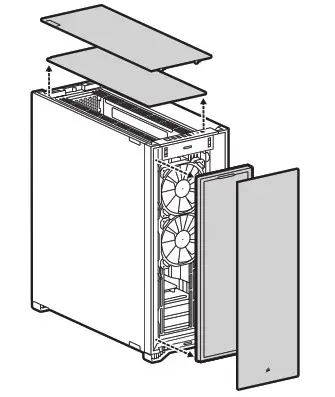

REMOVING THE FRONT AND TOP BEZEL

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - REMOVING THE FRONT AND TOP BEZEL

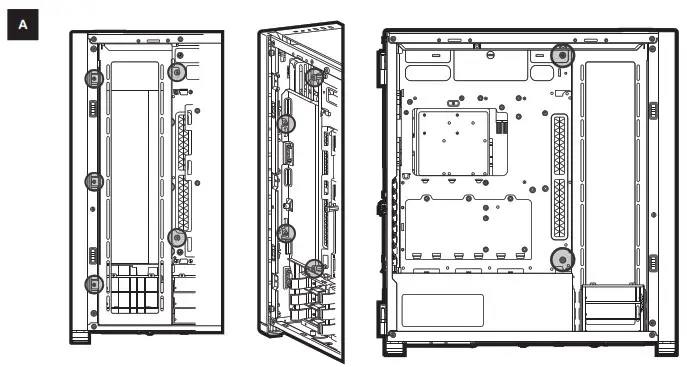

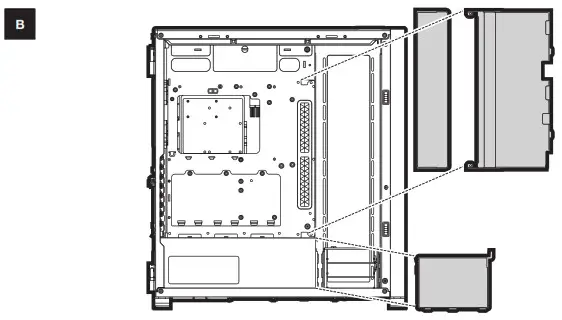

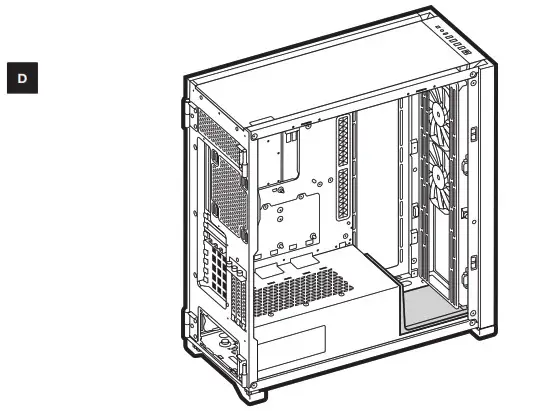

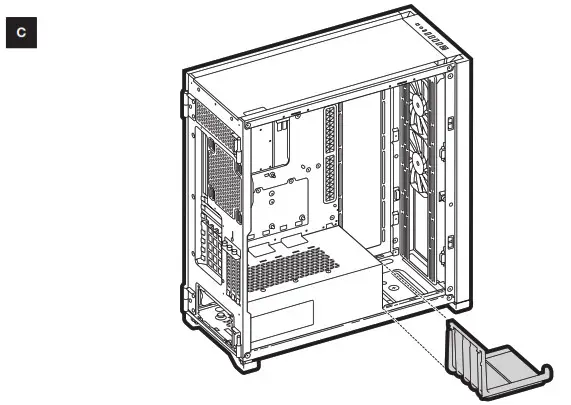

REMOVING THE CABLE BAR

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - REMOVING THE CABLE BAR A

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - REMOVING THE CABLE BAR REMOVING THE CABLE B

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - REMOVING THE CABLE BAR REMOVING THE CABLE C

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - REMOVING THE CABLE BAR REMOVING THE CABLE D

INSTALLING THE MOTHERBOARD

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - INSTALLING THE MOTHERBOARD

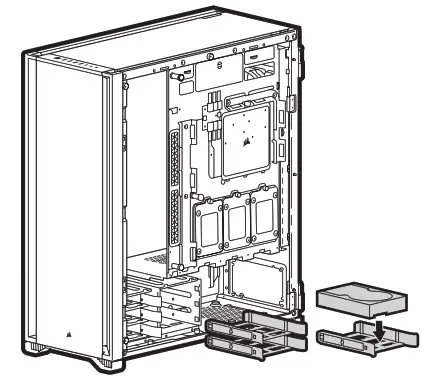

INSTALLING HDDS

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - INSTALLING HDDS

MOVING THE HDD CAGE

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - MOVING THE HDD CAGE

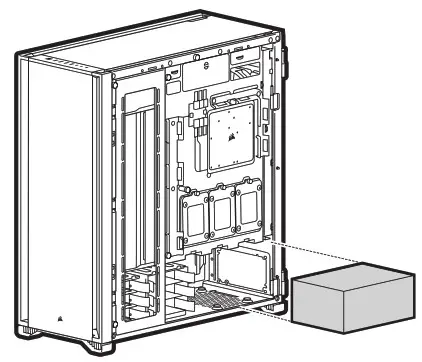

INSTALLING PSU

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - INSTALLING PSU

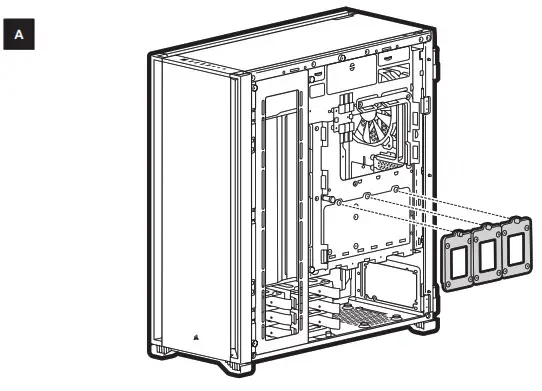

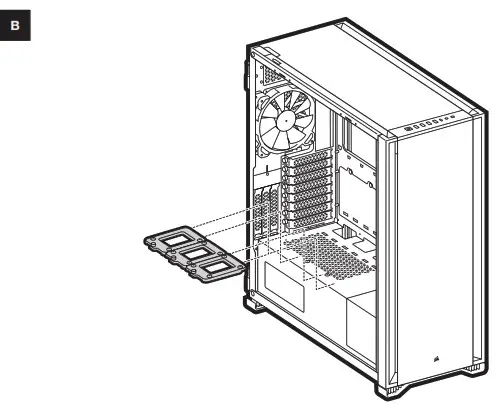

INSTALLING SSDS

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - INSTALLING SSDS A

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - INSTALLING SSDS B

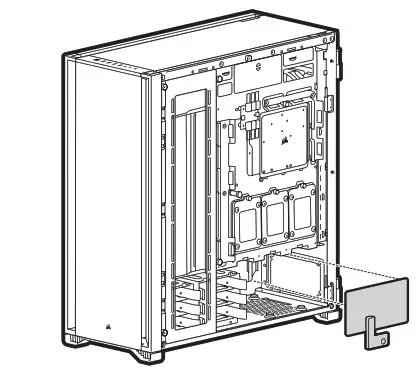

REMOVABLE PSU WINDOW

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - REMOVABLE PSU WINDOW

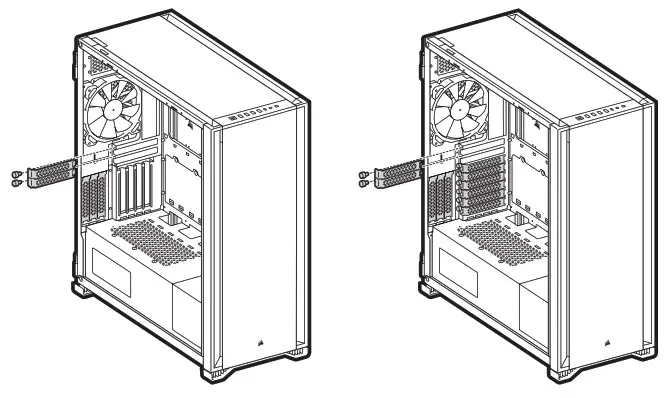

INSTALLING PCI-e CARDS

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - INSTALLING PCI-e CARDS

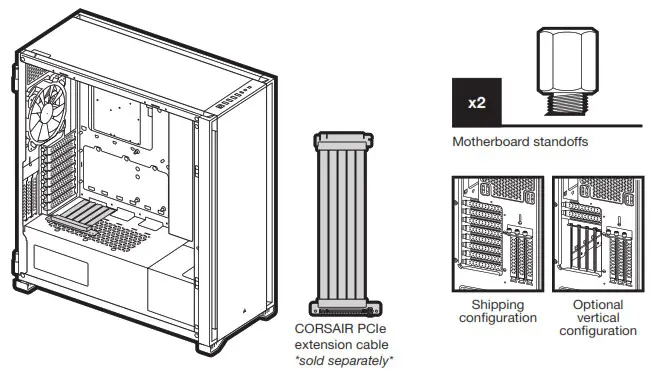

VERTICAL MOUNT GPU

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - VERTICAL MOUNT GPU

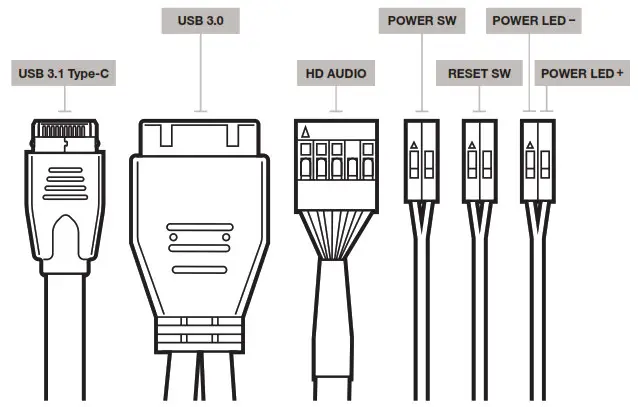

INSTALLING THE FRONT I/O CONNECTORS

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - INSTALLING THE FRONT I O CONNECTORS

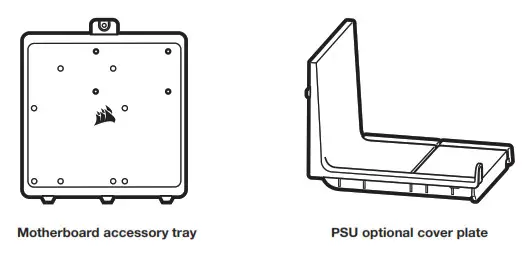

ACCESSORIES IN THE BOX

CORSAIR 7000D7000D AIRFLOW Full Tower PC Case - ACCESSORIES IN THE BOX

FREQUENTLY ASKED QUESTIONS

  1. Does the polarity matter with the I/O panel’s power and reset header? No, only the LED headers.
  2. Who should I contact if I received my case damaged or one of the fans is no longer working? Please go to support.corsair.com and request an RMA so that we can replace the damaged part(s).
  3. Where can I mount a fan?

    Fan mount locations

    Front4x 120mm / 3x 140mm
    Top3x 120mm / 3x 140mm
    Rear120mm / 140mm
    Motherboard tray4x 120mm
