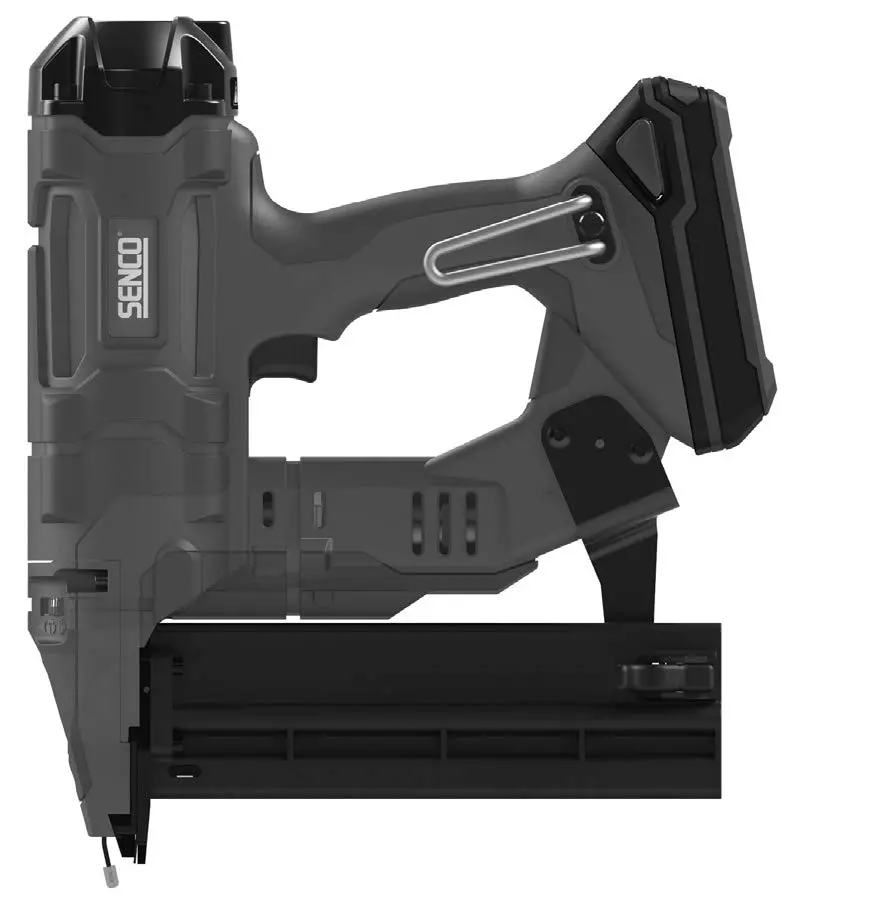

FUSION F-18XP Cordless Finish Nailer

DANGER: The Fusion tool is charged with compressed air in a sealed chamber. Prior to any service or repair, release the charge of pressurized air. The pressurized air must be released prior to service. Major components such as the piston/driver assembly, gearbox, piston stop and guide body are all part of the drive assembly. Deliberate tampering with the drive assembly may result in the release of the driver. Any repair or upgrade requiring access to the pressure chamber may be handled by an authorized Senco dealer or service center.

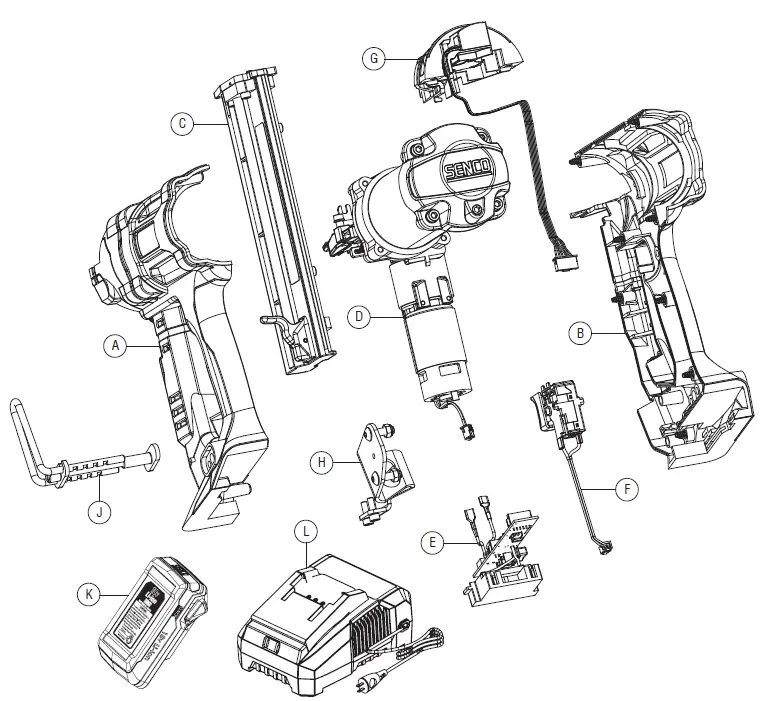

GENERAL ASSEMBLY

GROUP	DEsCRIPTION GRUPO		DEsCRIPCIÓN GROUPE		DEsCRIPTION
A	Left Body Assembly	A	Ensamblaje izquierdo del cuerpo	A	Ensemble de la partie gauche du boîtier
B	Right Body Group	B	Grupo derecho del cuerpo	B	Groupe de la partie droite du boîtier
C	Magazine Assembly	C	Ensamblaje del cargador	C	Ensemble du magasin
D	Mechanical Group	D	Grupo mecánico	D	Groupe mécanique

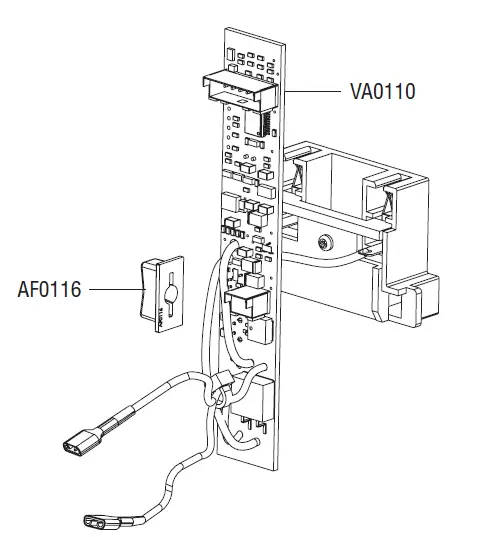

E	Electronics Group	E	Grupo de electrónica	E	Groupe électronique

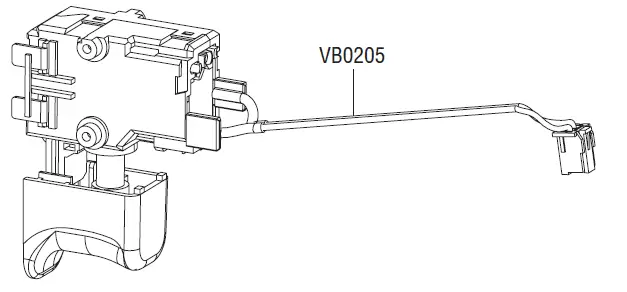

F	Trigger Assembly	F	Ensamblaje del gatillo	F	Ensemble de la détente

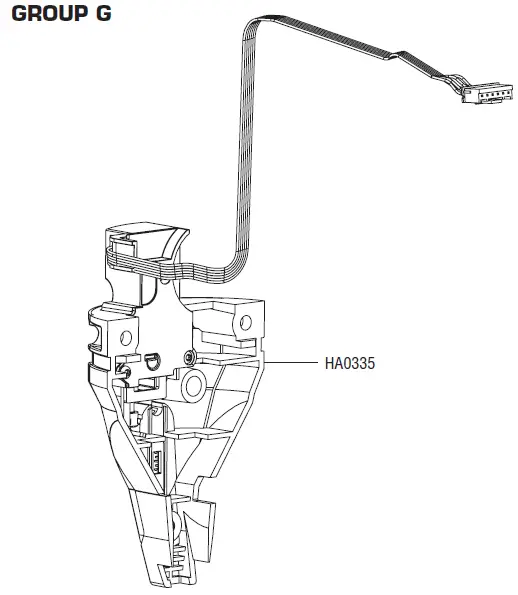

G	Safety Cover Assembly	G	Ensamblaje de la cubierta de seguridad	G	Ensemble du couvercle de sécurité
H	Bracket Group	H	Grupo del soporte	H	Groupe du support

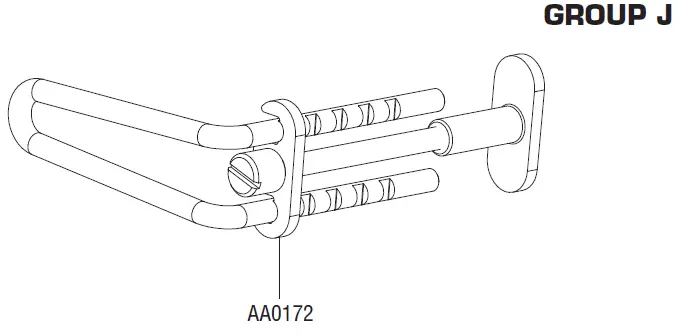

J	Belt Hook Assembly	J	Ensamblaje del gancho para el cinturón	J	Ensemble du crochet pour ceinture

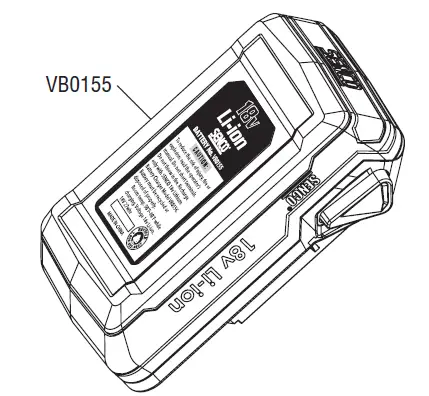

K	Battery	K	Batería	K	Batterie

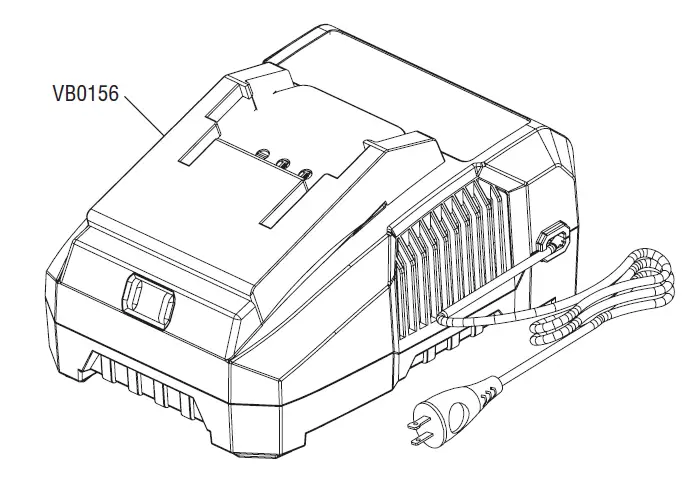

L	Battery Charger	L	Cargador de la batería	L	Chargeur de batteries

Left Body Half

PART NO.	DEsCRIPTION PARTE NO.		DEsCRIPCIÓN NO DE PIÈCE		DEsCRIPTION
AA0289	Left Body Asembly	AA0289	Ensamblaje izquierdo del cuerpo	AA0289	Ensemble de la partie gauche du boîtier

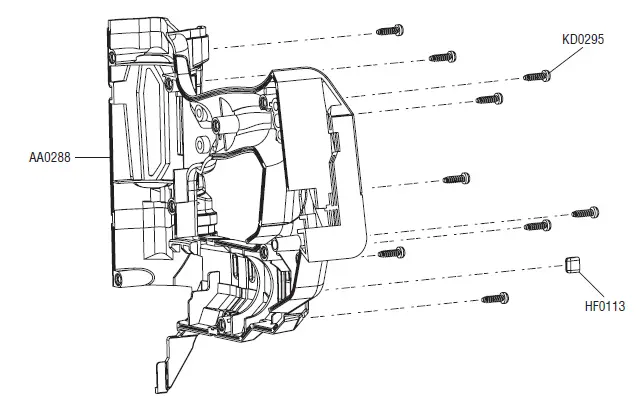

Right Body Group

PART NO.	DEsCRIPTION PARTE NO.		DEsCRIPCIÓN NO DE PIÈCE		DEsCRIPTION
AA0288	Right Body Asembly	AA0288	Ensamblaje derecho del cuerpo	AA0288	Ensemble de la partie droite du boîtier
HF0113	No-Mar Tip	HF0113	Punta protectora	HF0113	Embouts No-Mar
KD0295	Screw	KD0295	Tornillo	KD0295	Vis

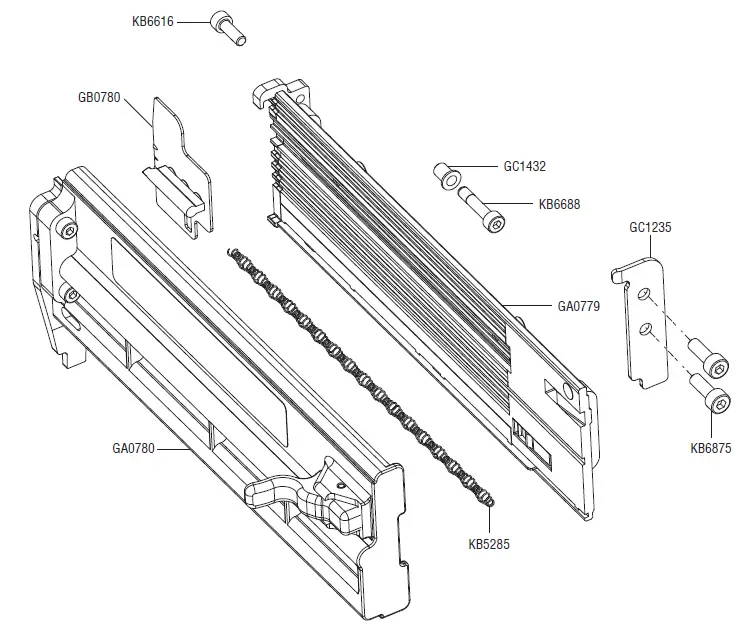

Magazine Assembly

PART NO.	DEsCRIPTION PARTE NO.		DEsCRIPCIÓN NO DE PIÈCE		DEsCRIPTION
GA0798	Magazine Assembly	GA0798	Ensamblaje del cargador	GA0798	Ensemble du magasin

PART NO.	DEsCRIPTION PARTE NO.		DEsCRIPCIÓN NO DE PIÈCE		DEsCRIPTION
GA0779	Fixed Rail Assembly	GA0779	Ensamblaje del riel fijo	GA0779	Ensemble du rail fixe
GA0780	Moveable Rail Assembly	GA0780	Ensamblaje del riel movible	GA0780	Ensemble du rail mobile
GB0780	Feeder Shoe	GB0780	Zapata del alimentador	GB0780	Chargeur
GC1235	Latch Plate	GC1235	Placa del pestillo	GC1235	Plaque du loquet
GC1432	Rail Insert	GC1432	Inserto del riel	GC1432	Insert du rail
KB5285	Spring	KB5285	Resorte	KB5285	Ressort
KB6616	Screw	KB6616	Tornillo	KB6616	Vis
KB6875	Screw	KB6875	Tornillo	KB6875	Vis
KB6688	Screw	KB6688	Tornillo	KB6688	Vis

Mechanical Group

PART NO.	DEsCRIPTION PARTE NO.		DEsCRIPCIÓN NO DE PIÈCE		DEsCRIPTION
BA0251	Pressure Vessel Assembly	BA0251	Ensamblaje del recipiente a presión	BA0251	Ensemble du récipient sous pression
FC0738	Standoff	FC0738	Separador	FC0738	Tube d’écartement
FC0739	Standoff	FC0739	Separador	FC0739	Tube d’écartement
HC0587	Indicator	HC0587	Indicador	HC0587	Indicateur
HC0616	Safety Element	HC0616	Elemento de seguridad	HC0616	Élément de sécurité
HF0113	No Mar Pad	HF0113	Almohadilla protectora	HF0113	Coussin No-Mar
KB6630	Nut	KB6630	Tuerca	KB6630	Écrou
KB6631	Spring	KB6631	Resorte	KB6631	Ressort
KC0062	Retainer	KC0062	Retenedor	KC0062	Dispositif de retenue
KC0876	Pin	KC0876	Pasador	KC0876	Goupille
KC0878	Pin	KC0878	Pasador	KC0878	Goupille
KD0296	Screw	KD0296	Tornillo	KD0296	Vis
KD0311	Spring	KD0311	Resorte	KD0311	Ressort
KD0411	Screw	KD0425	Tornillo	KD0425	Vis
KD0425	Retaining Ring	KD0425	Anillo de retención	KD0425	Anneau de retenue
VA0113	Solenoid	VA0113	Solenoide	VA0113	Solénoïde
VC0130	Solenoid Plunger	VC0130	Émbolo del solenoide	VC0130	Piston du solénoïde
WB0050	Lifter	WB0050	Elevador	WB0050	Dispositif de levage
WB0064	Latch Assembly	WB0064	Ensamblaje del pestillo	WB0064	Ensemble du loquet
WC0176	Latch Shaft	WC0176	Eje del pestillo	WC0176	Arbre du loquet
WC0240	Latch Arm	WC0240	Brazo del pestillo	WC0240	Bras du loquet

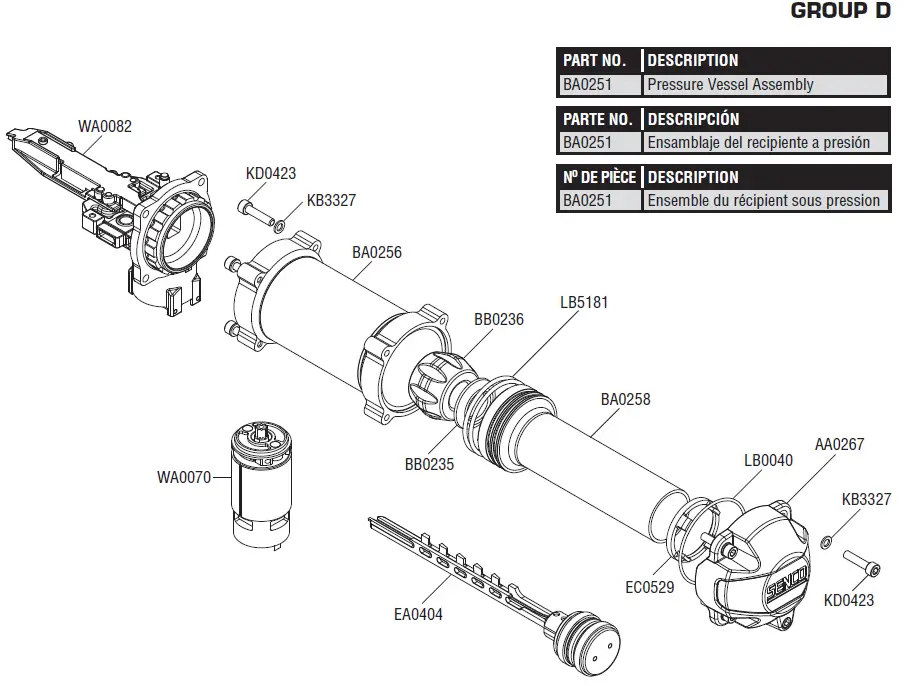

Pressure Vessel Assembly

PART NO.	DEsCRIPTION PARTE NO.		DEsCRIPCIÓN NO DE PIÈCE		DEsCRIPTION

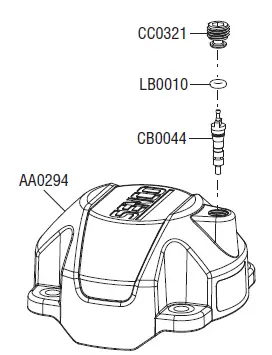

AA0267	Cap Assembly	AA0267	Ensamblaje de la tapa	AA0267	Ensemble du couvercle
BA0256	Pressure Vessel	BA0256	Recipiente a presión	BA0256	Récipient sous pression
BA0258	Sleeve	BA0258	Manga	BA0258	Manchon
BB0235	Piston Stop Shield	BB0235	Escudo del tope del pistón	BB0235	Déflecteur de la butée du piston
BB0236	Piston Stop	BB0236	Tope del pistón	BB0236	Butée du piston
EA0404	Piston-Driver Assembly	EA0404	Ensamblaje del impulsor del pistón	EA0404	Ensemble du piston et du poussoir
EC0529	Retainer	EC0529	Retenedor	EC0529	Dispositif de retenue
KB3327	Washer	KB3327	Arandela	KB3327	Rondelle
KD0423	Screw	KD0423	Tornillo	KD0423	Vis
LB0040	O-Ring	LB0040	Junta tórica	LB0040	Joint torique
LB5181	O-Ring	LB5181	Junta tórica	LB5181	Joint torique
WA0070	Motor Assembly	WA0070	Ensamblaje del motor	WA0070	Ensemble du moteur
WA0082	Frontplate Assembly	WA0082	Ensamblaje de la placa frontal	WA0082	Ensemble de la plaque avant

PISTON-DRIVER ASSEMBLY

PART NO.	DEsCRIPTION PARTE NO.		DEsCRIPCIÓN NO DE PIÈCE		DEsCRIPTION
EA0404	Piston-Driver Assembly	EA0404	Ensamblaje del impulsor del pistón	EA0404	Ensemble du piston et du poussoir

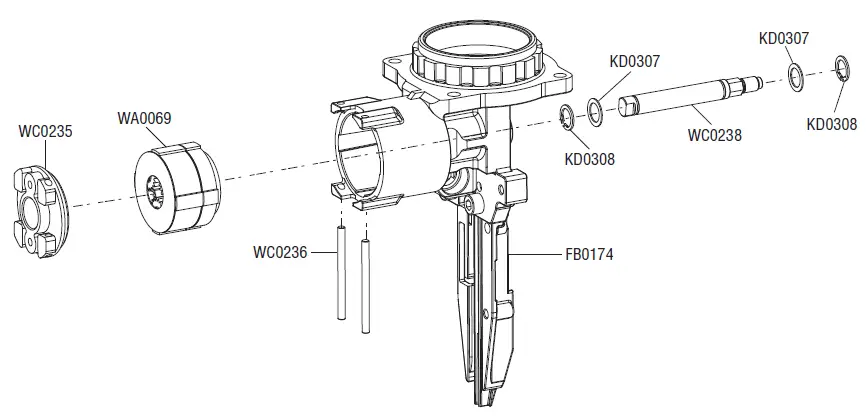

FRONT PLATE ASSEMBLY

PART NO.	DEsCRIPTION PARTE NO.		DEsCRIPCIÓN NO DE PIÈCE		DEsCRIPTION
FB0174	Guide Body Assembly	FB0174	Ensamblaje del cuerpo de la guía	FB0174	Ensemble du corps du guide
KD0307	Washer	KD0307	Arandela	KD0307	Rondelle
KD0308	Retaining Ring	KD0308	Anillo de retención	KD0308	Anneau de retenue
WA0069	Gears	WA0069	Engranajes	WA0069	Engrenages
WC0235	Connector	WC0235	Conector	WC0235	Connecteur
WC0236	Pin	WC0236	Pasador	WC0236	Goupille
WC0238	Gearbox Shaft	WC0238	Eje de la caja de engranajes	WC0238	Arbre du boîtier à engrenages
