T6 Pro Smart Wiring Diagrams
ADDENDUM

WIRING DIAGRAMS

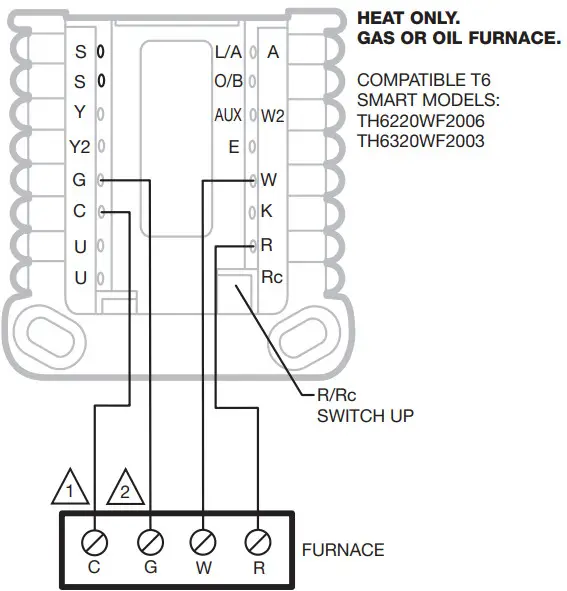

Heat only: Gas or Oil Furnaceresideo T6 Pro Smart Wiring Diagrams -

resideo T6 Pro Smart Wiring Diagrams -1COMMON REQUIRED.
resideo T6 Pro Smart Wiring Diagrams -2G USED FOR INDEPENDENT FAN CONTROL ONLY. MOST HEAT ONLY, GAS, OR OIL FORCED AIR SYSTEMS DO NOT USE A FAN
(G) WIRE.
M36897B

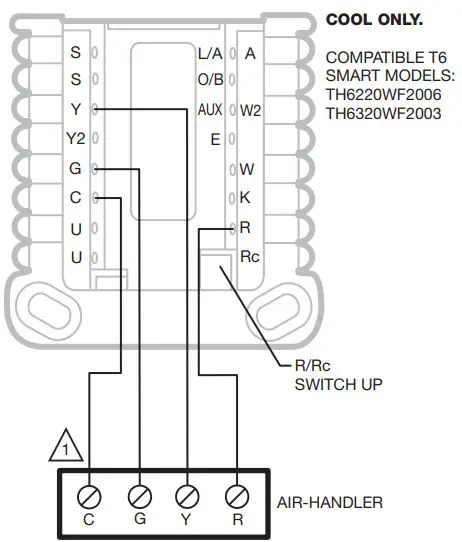

Cool onlyresideo T6 Pro Smart Wiring Diagrams -Cool only

resideo T6 Pro Smart Wiring Diagrams -1COMMON REQUIRED.

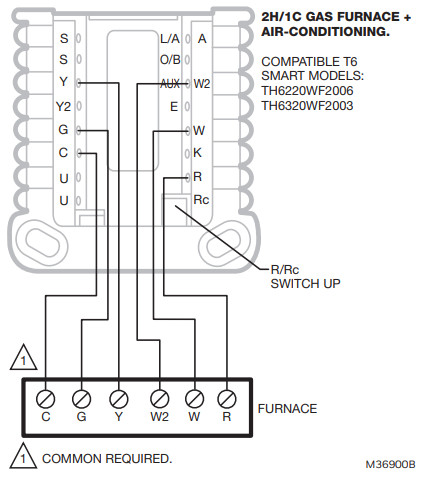

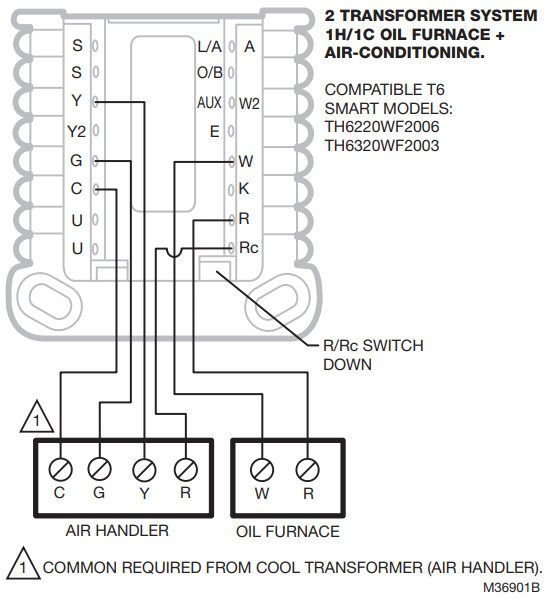

1H/1C: Gas Furnaceresideo T6 Pro Smart Wiring Diagrams -Gas Furnaceresideo T6 Pro Smart Wiring Diagrams -qr2H/1C: Gas Furnaceresideo T6 Pro Smart Wiring Diagrams -Gas Furnace22 Transformer System, 1H/1C: Oil Furnaceresideo T6 Pro Smart Wiring Diagrams -Transformer System

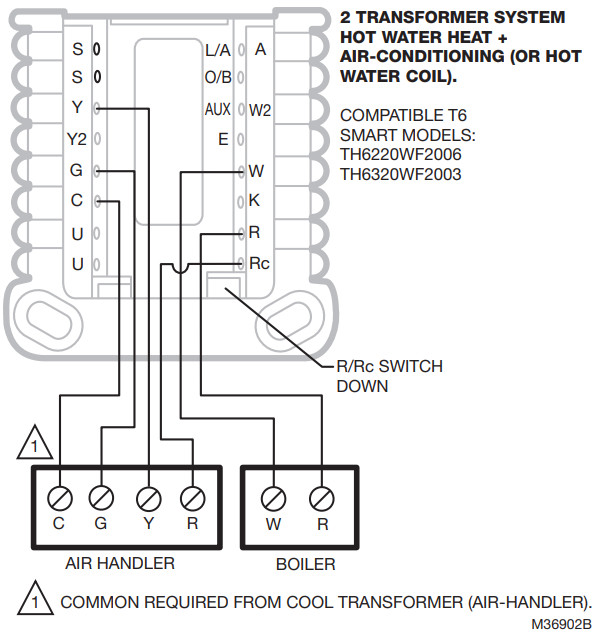

2 Transformer System, Hot Water Heat with Air-Conditioning (or Hot Water Coil)resideo T6 Pro Smart Wiring Diagrams -Transformer System2

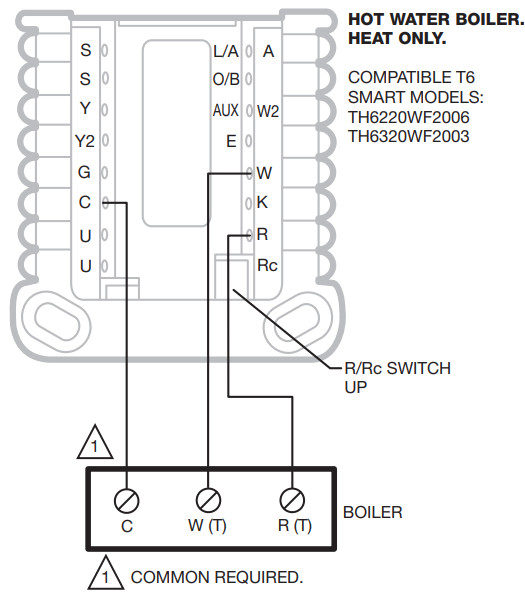

Hot Water Boiler, Heat Only

resideo T6 Pro Smart Wiring Diagrams -Hot Water Boiler

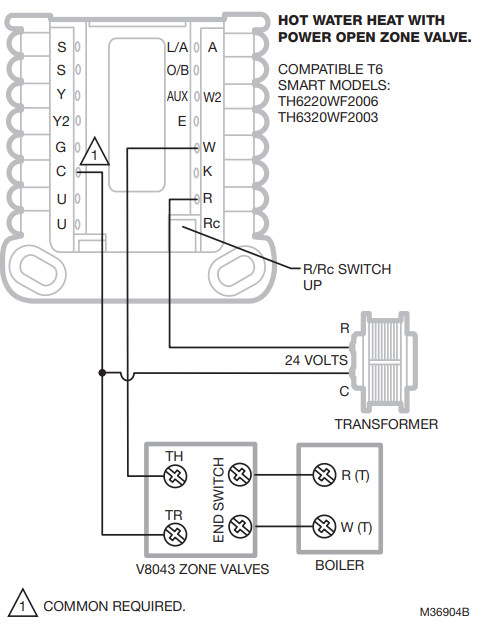

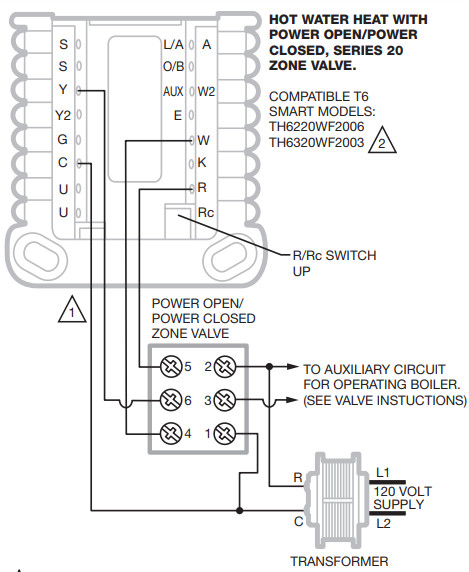

Hot Water Heat with Power Open Zone Valveresideo T6 Pro Smart Wiring Diagrams -Power Open ZoneHot Water Heat with Power Open/Power Closed, Series 20 Zone Valve.resideo T6 Pro Smart Wiring Diagrams -Power Closed

resideo T6 Pro Smart Wiring Diagrams -1COMMON WIRE TO THERMOSTAT REQUIRED ON T6 SMART MODELS.
OPTIONAL ON T1, T3, T4, AND NON-WI-FI T6 MODELS.
resideo T6 Pro Smart Wiring Diagrams -2THE THERMOSTAT MUST BE CONFIGURED FOR RADIANT HEAT WITH 0 COOL STAGES.
M38661

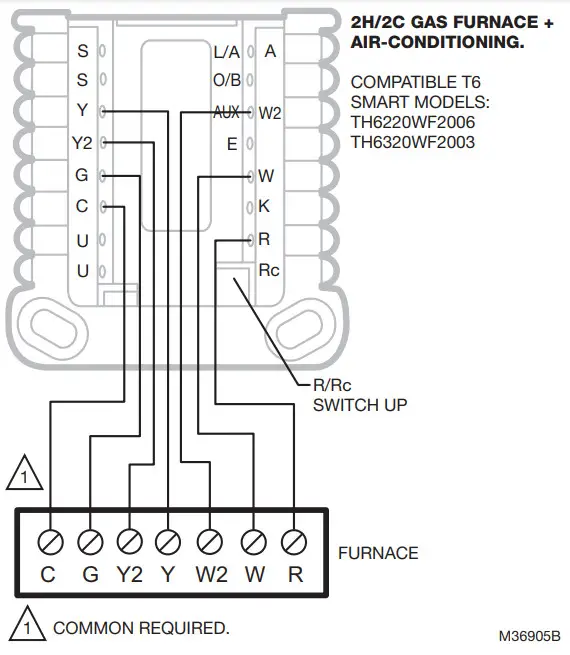

2H/2C: Gas Furnace

resideo T6 Pro Smart Wiring Diagrams - Gas Furnace3

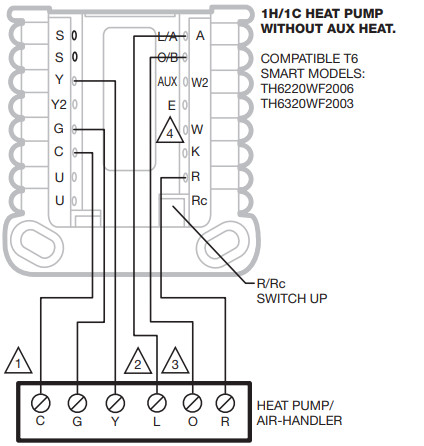

1H/1C: Heat Pump without Aux Heat

resideo T6 Pro Smart Wiring Diagrams -Heat Pump

resideo T6 Pro Smart Wiring Diagrams -1COMMON REQUIRED.
resideo T6 Pro Smart Wiring Diagrams -2L ONLY CONNECTED IF HEAT PUMP HAS A FAULT TERMINAL.
resideo T6 Pro Smart Wiring Diagrams -3SOME HEAT PUMPS USE B RATHER THAN O FOR REVERSING THE VALVE.
resideo T6 Pro Smart Wiring Diagrams -4DO NOT CONNECT ANY WIRE TO W FOR HEAT PUMP APPLICATIONS! THIS CAN CAUSE HEAT TO RUN CONTINUOUSLY.
M36906A

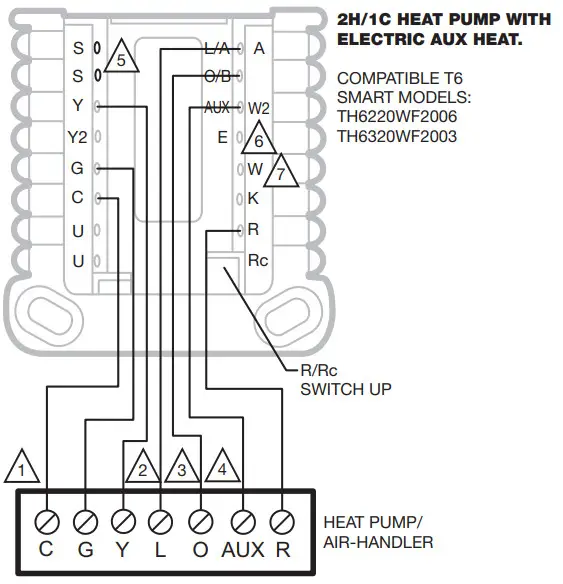

2H/1C: Heat Pump with Electric Aux Heat

resideo T6 Pro Smart Wiring Diagrams - Electric Aux

resideo T6 Pro Smart Wiring Diagrams -1COMMON REQUIRED.
resideo T6 Pro Smart Wiring Diagrams -2L ONLY CONNECTED IF THE HEAT PUMP HAS A FAULT TERMINAL.
resideo T6 Pro Smart Wiring Diagrams -3SOME HEAT PUMPS USE B RATHER THAN O FOR REVERSING THE VALVE.
resideo T6 Pro Smart Wiring Diagrams -4DIFFERENT HEAT PUMP MODELS LABEL THE AUXILIARY HEAT TERMINAL
DIFFERENTLY THAN SHOWN. CONSULT HEAT PUMP WIRING GUIDE.
resideo T6 Pro Smart Wiring Diagrams -5LOCKOUT OF AUX HEAT ON HIGH OUTDOOR TEMPERATURE CAN BE DONE THROUGH ROUTER/INTERNET CONNECTION AND HOME APP OR WIRE C7089U1006 TO THE TWO “S” TERMINALS.
resideo T6 Pro Smart Wiring Diagrams -6MOST HEAT PUMPS SHARE THE SAME SET OF HEAT STRIPS FOR AUX AND EM HEAT. IN THOSE CASES E ISN’T USED. THE TH320WF2006 MODEL CAN BE CONFIGURED FOR SEPARATE AUX AND E. IF THIS IS DONE, WIRE ONE SET OF STRIPS TO E TO BE ENERGIZED IN EM HEAT AND A DIFFERENT SET OF STRIPS TO AUX TO BE ENERGIZED IN AUX HEAT.
resideo T6 Pro Smart Wiring Diagrams -7DO NOT CONNECT ANY WIRE TO W FOR HEAT PUMP APPLICATIONS! THIS CAN CAUSE HEAT TO RUN CONTINUOUSLY.
M36907B

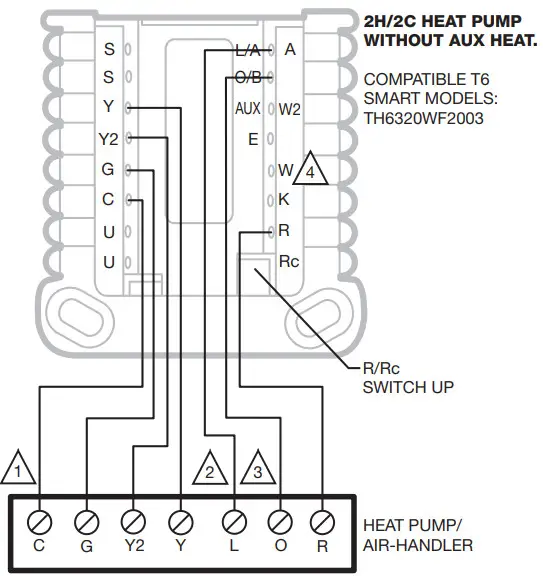

2H/2C: Heat Pump without Aux Heat

resideo T6 Pro Smart Wiring Diagrams -Gas Furnace5

resideo T6 Pro Smart Wiring Diagrams -1COMMON REQUIRED.
resideo T6 Pro Smart Wiring Diagrams -2L ONLY CONNECTED IF HEAT PUMP HAS A FAULT TERMINAL.
resideo T6 Pro Smart Wiring Diagrams -3SOME HEAT PUMPS USE B RATHER THAN O FOR REVERSING THE VALVE.
resideo T6 Pro Smart Wiring Diagrams -4DO NOT CONNECT ANY WIRE TO W FOR HEAT PUMP APPLICATIONS! THIS CAN CAUSE HEAT TO RUN CONTINUOUSLY.
M36908B

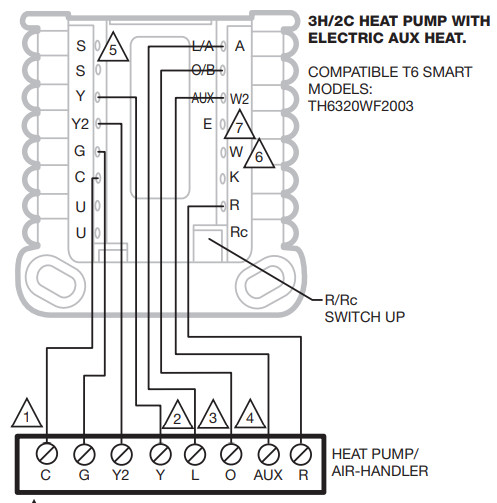

3H/2C Heat Pump with Electric Aux Heat

resideo T6 Pro Smart Wiring Diagrams -with Electric Aux

resideo T6 Pro Smart Wiring Diagrams -1COMMON REQUIRED.
resideo T6 Pro Smart Wiring Diagrams -2L ONLY CONNECTED IF THE HEAT PUMP HAS A FAULT TERMINAL.
resideo T6 Pro Smart Wiring Diagrams -3SOME HEAT PUMPS USE B RATHER THAN O FOR REVERSING THE VALVE.
resideo T6 Pro Smart Wiring Diagrams -4DIFFERENT HEAT PUMP MODELS LABEL THE AUXILIARY HEAT TERMINAL DIFFERENTLY THAN SHOWN. CONSULT HEAT PUMP WIRING GUIDE.
resideo T6 Pro Smart Wiring Diagrams -5LOCKOUT OF AUX HEAT ON HIGH OUTDOOR TEMPERATURE CAN BE DONE THROUGH ROUTER/INTERNET CONNECTION AND HOME APP OR WIRE C7089U1006 TO THE TWO “S” TERMINALS.
resideo T6 Pro Smart Wiring Diagrams -6DO NOT CONNECT ANY WIRE TO W FOR HEAT PUMP APPLICATIONS! THIS CAN CAUSE HEAT TO RUN CONTINUOUSLY.
resideo T6 Pro Smart Wiring Diagrams -7MOST HEAT PUMPS SHARE THE SAME SET OF HEAT STRIPS FOR AUX AND EM HEAT. IN THOSE CASES E ISN’T USED. THE TH6320WF2006 MODEL CAN BE CONFIGURED FOR SEPARATE AUX AND E. IF THIS IS DONE, WIRE ONE SET OF STRIPS TO E TO BE ENERGIZED IN EM HEAT AND A DIFFERENT SET OF STRIPS TO AUX TO BE ENERGIZED IN AUX HEAT.
M36909B

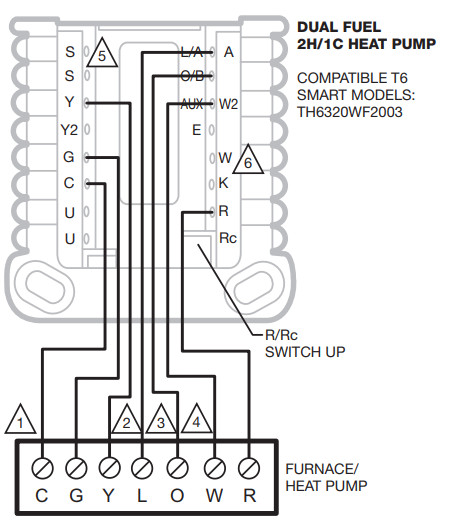

Dual Fuel, 2H/1C: Heat Pump

resideo T6 Pro Smart Wiring Diagrams -Dual Fuel

resideo T6 Pro Smart Wiring Diagrams -1COMMON REQUIRED.
resideo T6 Pro Smart Wiring Diagrams -2L ONLY CONNECTED IF THE HEAT PUMP HAS A FAULT TERMINAL.
resideo T6 Pro Smart Wiring Diagrams -3SOME HEAT PUMPS USE B RATHER THAN O FOR REVERSING THE VALVE.
resideo T6 Pro Smart Wiring Diagrams -4THE HEAT PUMP AND FURNACE HAVE SEPARATE BOARDS. WE SHOW THEM TOGETHER TO SIMPLIFY THE DIAGRAM. W IS FROM THE FURNACE BOARD.
resideo T6 Pro Smart Wiring Diagrams -5BALANCE POINT LOCKOUT CAN BE DONE THROUGH ROUTER/ INTERNET CONNECTION AND HOME APP OR WIRE C7089U1006
TO THE TWO “S” TERMINALS.
resideo T6 Pro Smart Wiring Diagrams -6DO NOT CONNECT ANY WIRE TO W FOR HEAT PUMP APPLICATIONS THIS CAN CAUSE HEAT TO RUN CONTINUOUSLY.
M36910C

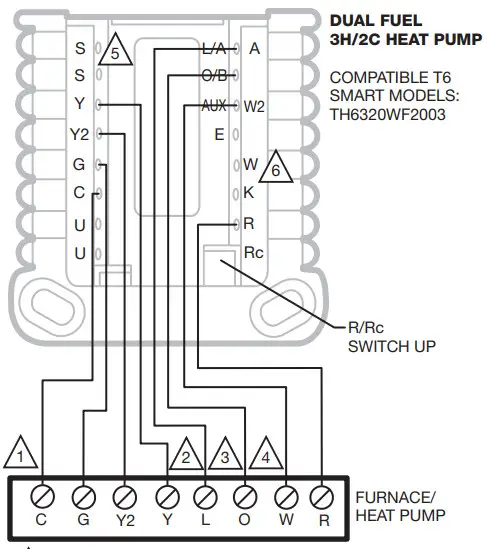

Dual Fuel, 3H/2C: Heat Pump

resideo T6 Pro Smart Wiring Diagrams - Heat Pump3

resideo T6 Pro Smart Wiring Diagrams -1COMMON REQUIRED.
resideo T6 Pro Smart Wiring Diagrams -2L ONLY CONNECTED IF THE HEAT PUMP HAS A FAULT TERMINAL.
resideo T6 Pro Smart Wiring Diagrams -3SOME HEAT PUMPS USE B RATHER THAN O FOR REVERSING THE VALVE.
resideo T6 Pro Smart Wiring Diagrams -4THE HEAT PUMP AND FURNACE HAVE SEPARATE BOARDS. WE SHOW THEM TOGETHER TO SIMPLIFY THE DIAGRAM. W IS FROM THE FURNACE BOARD.
resideo T6 Pro Smart Wiring Diagrams -5LOCKOUT OF AUX HEAT ON HIGH OUTDOOR TEMPERATURE CAN BE DONE THROUGH ROUTER/INTERNET CONNECTION resideo T6 Pro Smart Wiring Diagrams -6AND HOME APP OR WIRE C7089U1006 TO THE TWO “S” TERMINALS. DO NOT CONNECT ANY WIRE TO W FOR THE HEAT PUMP
APPLICATIONS! THIS CAN CAUSE HEAT TO RUN CONTINUOUSLY.
M36911B

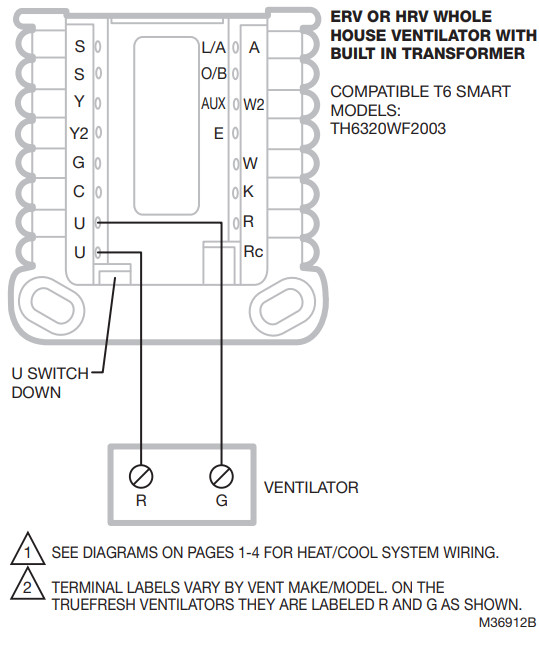

ERV or HRV Whole House Ventilator with Built-In Transformer

resideo T6 Pro Smart Wiring Diagrams -Whole House

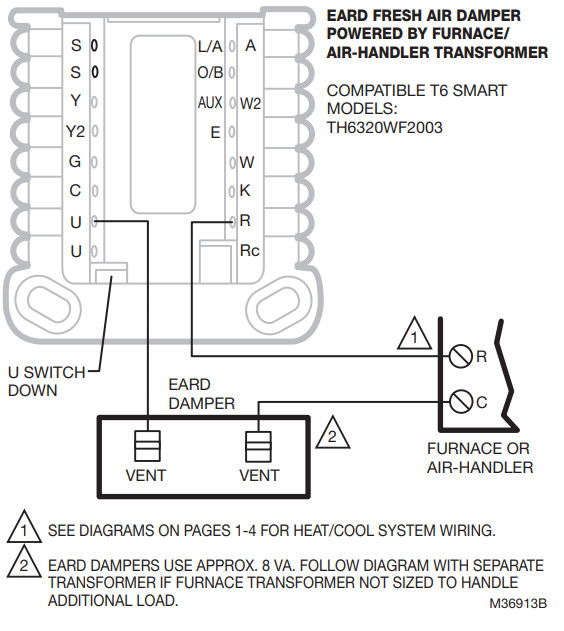

READ Fresh Air Damper Powered by Furnace/Air-Handler Transformerresideo T6 Pro Smart Wiring Diagrams -EARD Fresh

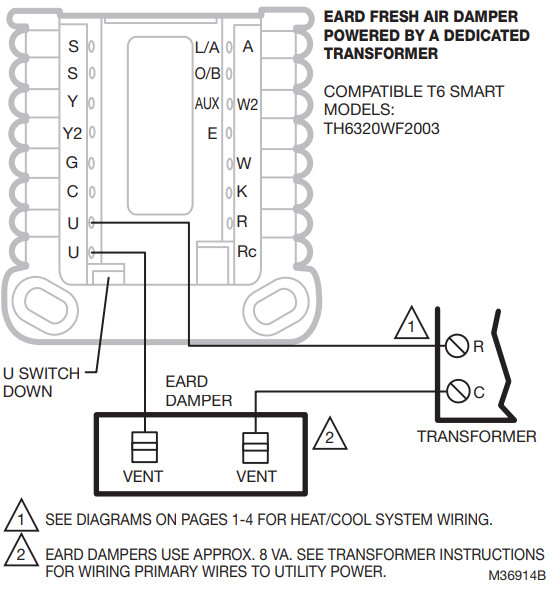

READ Fresh Air Damper Powered by a Dedicated Transformer

resideo T6 Pro Smart Wiring Diagrams -Damper Powered by

resideo logo2
www.resideo.com

Resideo Technologies, Inc.
1985 Douglas Drive North, Golden Valley, MN 55422
1-800-468-1502
33-00324—04 M.S. Rev. 06-21 | Printed in the United States
© 2021 Resideo Technologies, Inc. All rights reserved.
This product is manufactured by Resideo Technologies, Inc. and its affiliates.
