PPI ScanLog 96 Single Dual Channels Universal Process Data Logger with PC Software

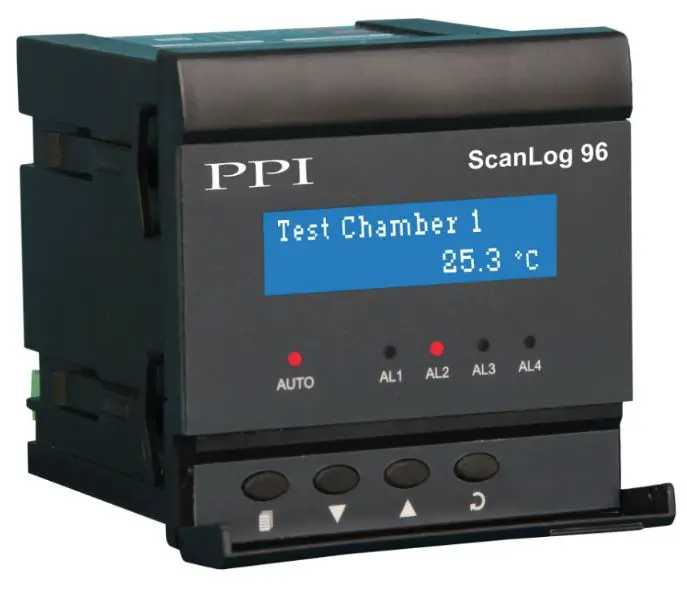

PPI ScanLog-96-Single-Dual-Channels-Universal-Process-Data-Logger-with-PC-Software-PRODUCT

This brief manual is primarily meant for quick reference to wiring connections and parameter searching. For more details on operation and application; please log on to www.ppiindia.net

OPERATOR PARAMETERS

ParametersSettings
Batch StartNo Yes
Batch StopNo Yes

ALARM SETTINGS

ParametersSettings (Default Value)
Select Channel (Available only for Dual Channel Version)1 or 2
Select AlarmAL1, AL2, AL3, AL4

(The actual available options depends on the numbers of Alarms set per channel on

Alarm configuration page)

ALx Type

x = 1, 2, 3 or 4

None Process Low Process High (Default : None)
ALx Setpoint

x = 1, 2, 3 or 4

Min. to Max. of selected input type range

(Default : 0)

ALx Hysteresis

x = 1, 2, 3 or 4

1 to 30000

(Default : 20)

ALx Inhibit

x = 1, 2, 3 or 4

No Yes

(Default : No)

DEVICE CONFIGURATION

ParametersSettings (Default Value)
Scan Rate1 Sec. to 99 Sec. (Default : 3 Sec.)
Delete RecordsNo Yes

(Default : No)

Recorder ID1 to 127

(Default : 1)

CHANNEL CONFIGURATION

ParametersSettings (Default Value)
Select Channel (This parameter is available for Dual

Channel Version only)



1 or 2

Input TypeRefer Table 1

(Default : 0 to 10 V)

ResolutionRefer Table 1
ParametersSettings (Default Value)
UnitsRefer Table 2 (Default : °C)
Signal Low
Input TypeSettingsDefault
0 to 20mA0.00 to Signal High0.00
4 to 20mA4.00 to Signal High4.00
0 to 80mV0.00 to Signal High0.00
0 to 1.25V0.000 to Signal High0.000
0 to 5V0.000 to Signal High0.000
0 to 10V0.00 to Signal High0.00
1 to 5V1.000 to Signal High1.000
Signal High
Input TypeSettingsDefault
0 to 20mASignal Low to 20.0020.00
4 to 20mASignal Low to 20.0020.00
0 to 80mVSignal Low to 80.0080.00
0 to 1.25VSignal Low to 1.2501.250
0 to 5VSignal Low to 5.0005.000
0 to 10VSignal Low to 10.0010.00
1 to 5VSignal Low to 5.0005.000
Range Low-30000 to +30000

(Default : 0.0)

Range High-30000 to +30000

(Default : 1000)

Low ClippingDisable Enable

(Default : Disable)

Low Clip Val-30000 to High Clip Val (Default : 0)
High ClippingDisable Enable

(Default : Disable)

High Clip ValLow Clip Val to 30000 (Default : 1000)
Zero Offset-30000 to +30000

(Default : 0)

ALARM CONFIGURATION

ParametersSettings (Default Value)
Alarms/Chan1 to 4

(Default : 4)

Relay-1 Logic Relay-2 LogicNormal  Reverse  (Default : Normal)

RECORDER CONFIGURATION

ParametersSettings (Default Value)
Normal Interval0:00:00 (H:MM:SS) to

2:30:00 (H:MM:SS)

(Default : 0:00:30)

Zoom Interval0:00:00 (H:MM:SS) to

2:30:00 (H:MM:SS)

(Default : 0:00:10)

Alrm Toggl RecDisable Enable

(Default : Enable)

Recording ModeContinuous Batch

(Default : Continuous)

Batch Time0:01 (HH:MM) to

250:00 (HHH:MM)

(Default : 1:00)

Batch Start Batch StopNo Yes

RTC SETTING

ParametersSettings
Time (HH:MM)0.0 to 23:59
Date1 to 31
Month1 to 12
Year2000 to 2099

UTILITIES

ParametersSettings (Default Value)
Lock UnlockNo Yes

(Default : No)

Factory DefaultNo Yes

(Default : No)

TABLE – 1
OptionRange (Min. to Max.)Resolution & Unit
Type J (Fe-K)0.0 to +960.0°C / +32.0 to +1760.0°F











1 °C /°F

or

0.1 °C /°F

Type K (Cr-Al)-200.0 to +1376.0°C / -328.0 to +2508.0°F
Type T (Cu-Con)-200.0 to +387.0°C / -328.0 to +728.0°F
Type R (Rh-13%)0.0 to +1771.0°C / +32.0 to +3219.0°F
Type S (Rh-10%)0.0 to +1768.0°C / +32.0 to +3214.0°F
Type B0.0 to +1826.0°C / +32.0 to +3218.0°F
Type N0.0 to +1314.0°C / +32.0 to +2397.0°F
Reserved for customer-specific Thermocouple types not listed above. The type shall be specified in accordance with the ordered (optional on request) Thermocouple type.


RTD Pt100

-199 to +600 °C / -328 to +1112 °F

or

-199.9 to +600.0 °C / -328.0 to +1112.0 °F

1°C

or

0.1 °C

0 to 20 mA

-30000 to 30000 units







1 Unit

0.1 Unit

0.01 Unit

0.001 Unit

4 to 20 mA
0 to 80 mV
Reserved
0 to 1.25 V



-30000 to 30000 units

0 to 5 V
0 to 10 V
1 to 5 V
TABLE 2
OptionDescription
°CDegree Centigrade
°FDegree Fahrenheit
(none)No Unit (Blank)
°KDegree Kelvin
EUEngineering Units
%Percentage
PaPascals
MpaMpascals
kPaKpascals
OptionDescription
barBar
mbarMilli bar
psiPSI
kg/sq.cmkg/cm²
mmH2Omm water gauge
inH2OInches water gauge
mmHgmm mercury
TorrTorr
litre/hrLitres per hour
litre/minLitres per minute
%RH% Relative Humidity
%O2% Oxygen
%CO2% Carbon di-oxide
%CP% Carbon Potential
VVolts
AAmps
mAMilli Amps
mVMilli Volts
ohmOhms
ppmParts per million
rpmRevolutions per minute
mSecMilli seconds
SecSeconds
minMinutes
hrsHours
PHPH
%PH%PH
miles/hrMiles per hour
mgMilli grams
gGrams
kgKilo grams

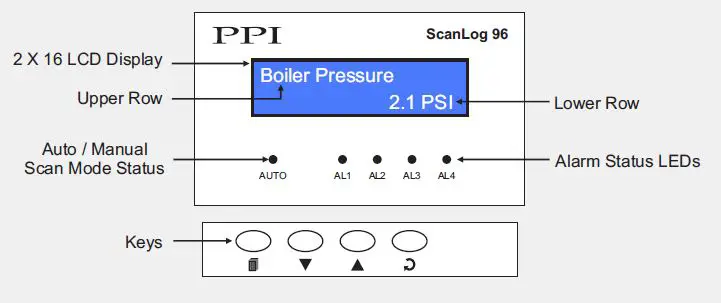

FRONT PANEL DISPLAY & KEYSPPI ScanLog-96-Single-Dual-Channels-Universal-Process-Data-Logger-with-PC-Software-FIG- (5)

SymbolKeyFunction
PPI ScanLog-96-Single-Dual-Channels-Universal-Process-Data-Logger-with-PC-Software-FIG- (1)SET-UPPress to enter / exit Set-up Mode.
PPI ScanLog-96-Single-Dual-Channels-Universal-Process-Data-Logger-with-PC-Software-FIG- (2)DOWNPress to decrease the parameter value. Pressing once decreases the value by one count; holding the key pressed speeds up the change.
PPI ScanLog-96-Single-Dual-Channels-Universal-Process-Data-Logger-with-PC-Software-FIG- (3)UPPress to increase the parameter value. Pressing once increases the value by one count; holding the key pressed speeds up the change.


PPI ScanLog-96-Single-Dual-Channels-Universal-Process-Data-Logger-with-PC-Software-FIG- (4)



ENTER /

Alarm ACK

Press to store the set parameter value and to scroll to the next parameter in Set-up Mode.

Press to acknowledge / mute alarm output (if active).

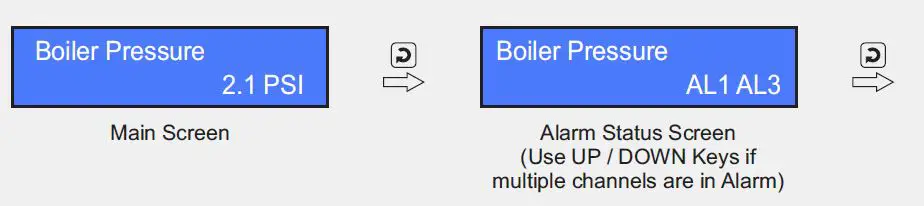

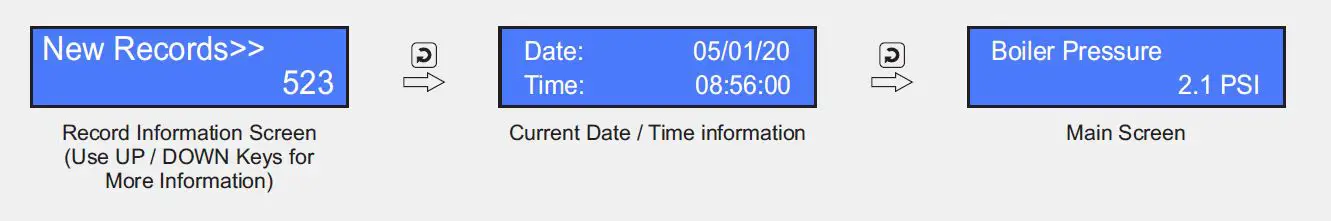

SCROLLING THROUGH VARIOUS SCREENSPPI ScanLog-96-Single-Dual-Channels-Universal-Process-Data-Logger-with-PC-Software-FIG- (6)PPI ScanLog-96-Single-Dual-Channels-Universal-Process-Data-Logger-with-PC-Software-FIG- (7)

AUTO/MANUAL SCAN MODE SELECTION

Press ENTER key for approximately for 5 Seconds to toggle between Auto & Manual Scan Mode. In Manual Mode use UP / DOWN Keys to Select Channels.

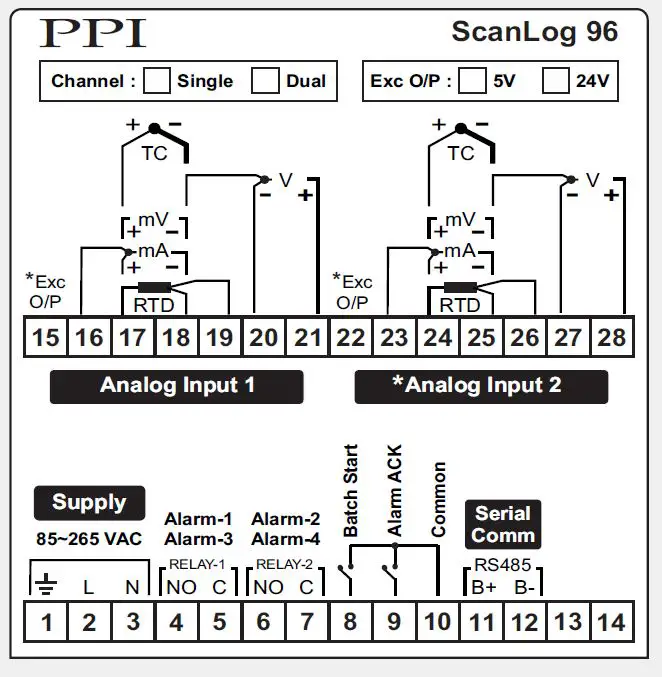

ELECTRICAL CONNECTIONSPPI ScanLog-96-Single-Dual-Channels-Universal-Process-Data-Logger-with-PC-Software-FIG- (8)

Notes:

  1. Analog Input 2 connections (terminals 23 to 28) are applicable only for Dual Channel version.
  2. Excitation Voltage output (terminals 15 & 22) is available optionally.
  3. Serial Commutation Port (terminals 11 & 12) is available for PC Interface Version only

101, Diamond Industrial Estate, Navghar, Vasai Road (E), Dist. Palghar – 401 210.
Sales : 8208199048 / 8208141446
Support : 07498799226 / 08767395333
E: [email protected], [email protected]
