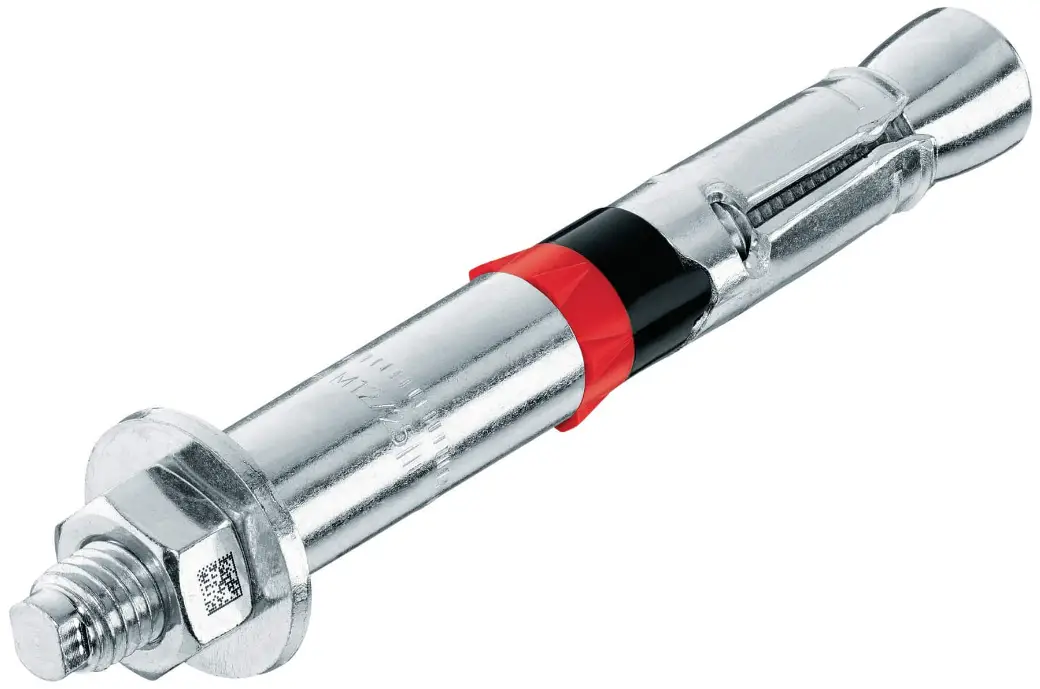

HILTI HSL4-G M10 Heavy-duty wedge anchor – Wedge Anchors

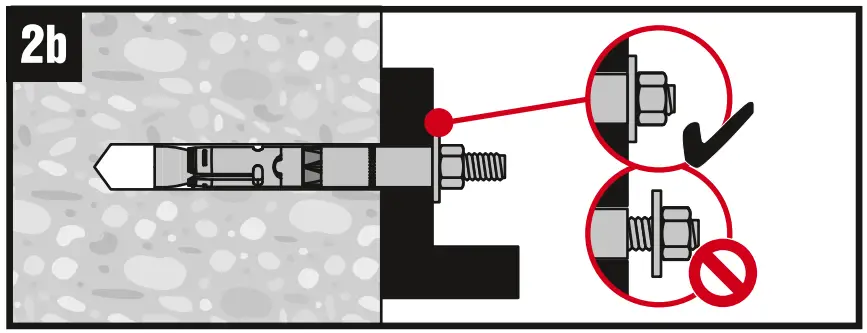

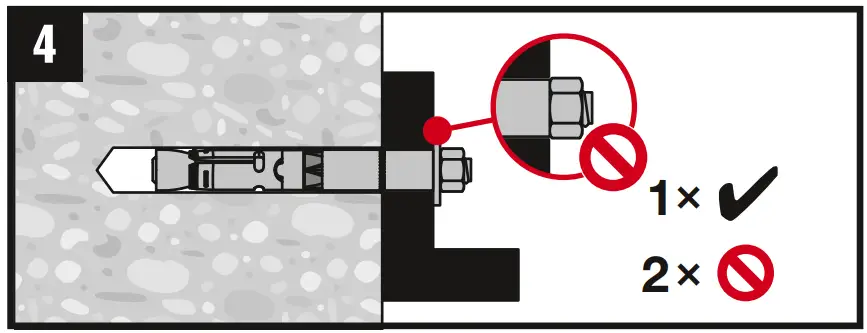

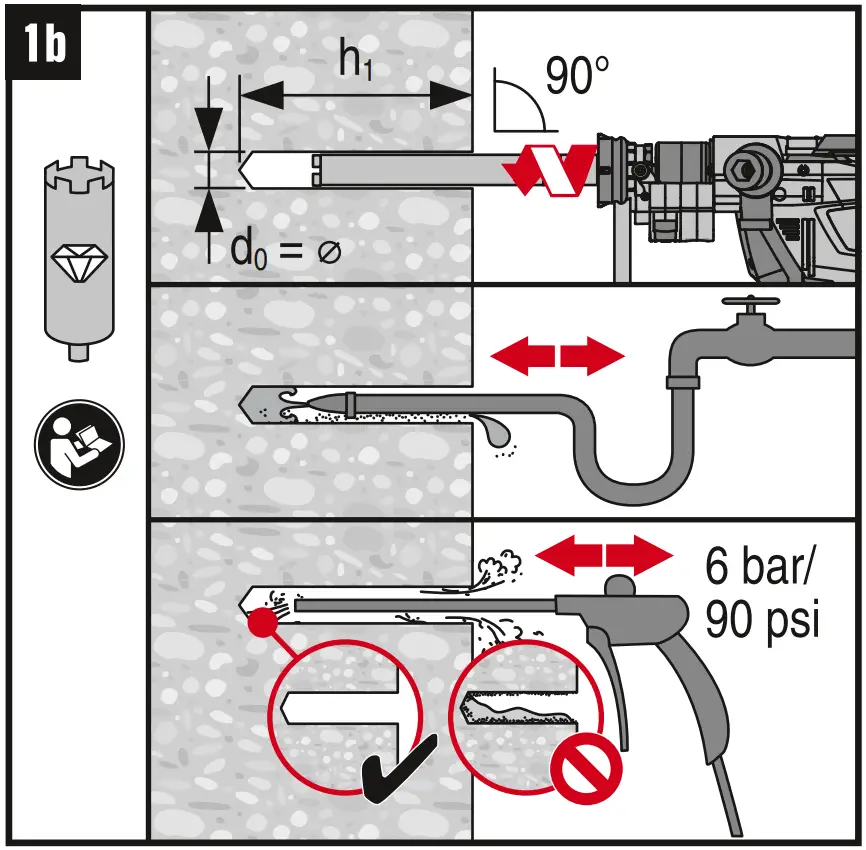

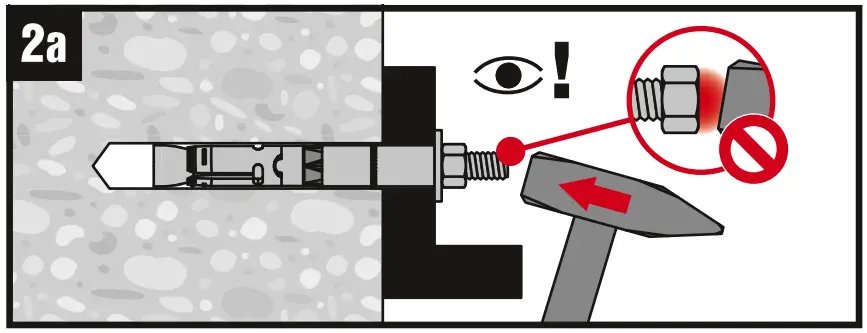

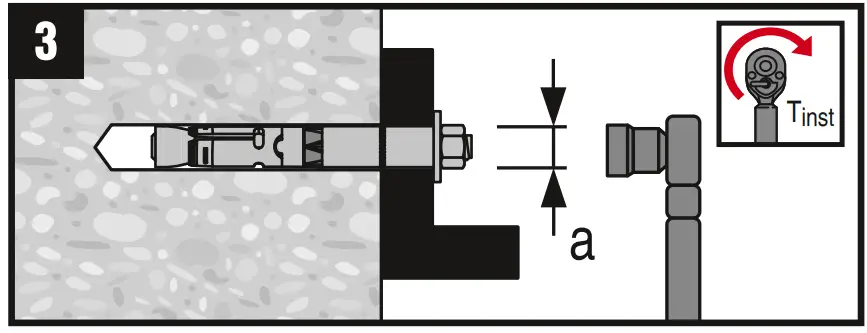

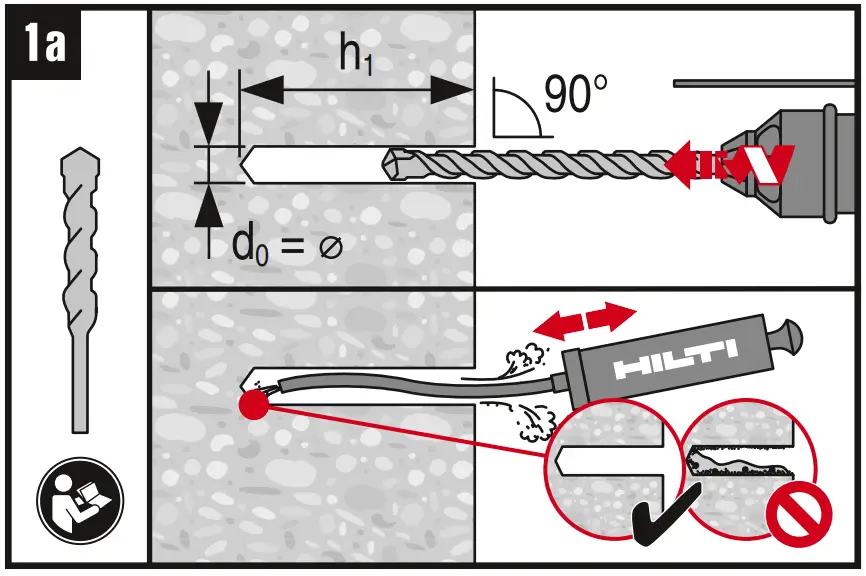

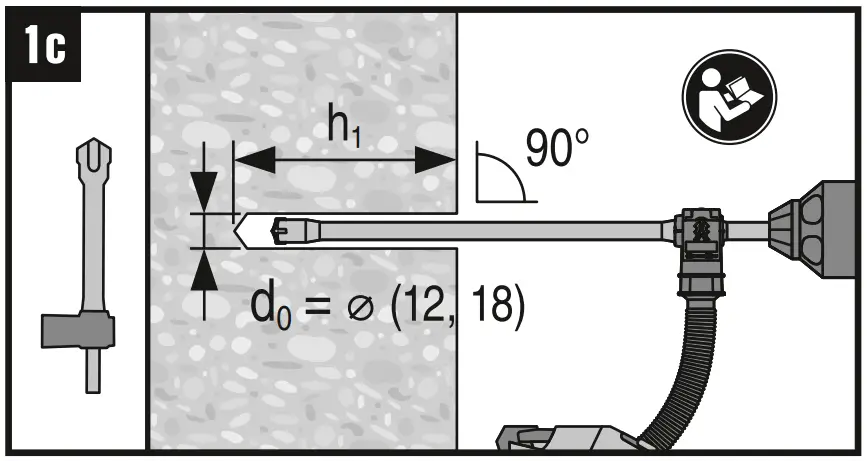

Installation Instruction

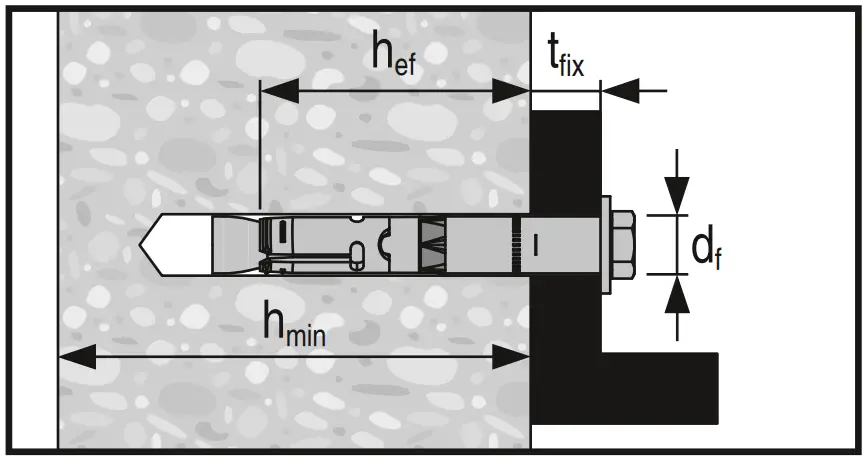

| HSL4-G | tfix [mm] | hef [mm] | hmin [mm] | h1 [mm] | d0 [mm] | df [mm] | a [mm] | Tinst [Nm] |
| M10 ø 15×181 | 80/60/40 | 60 | 120 | 80 | 12 | 14 | 13 | 20 |

HILTI HSL4-G M10 Heavy-duty wedge anchor – Wedge Anchors









| HSL4-G | tfix [mm] | hef [mm] | hmin [mm] | h1 [mm] | d0 [mm] | df [mm] | a [mm] | Tinst [Nm] |
| M10 ø 15×181 | 80/60/40 | 60 | 120 | 80 | 12 | 14 | 13 | 20 |
