HILTI HST4-R Wedge Anchor Instruction Manual

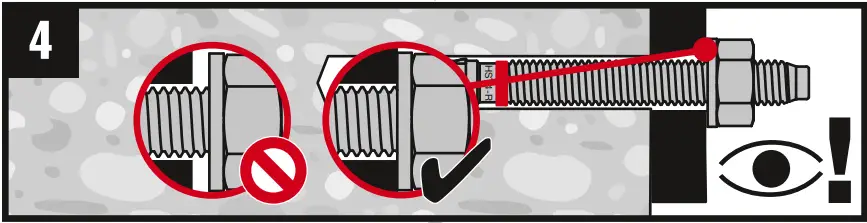

Instruction

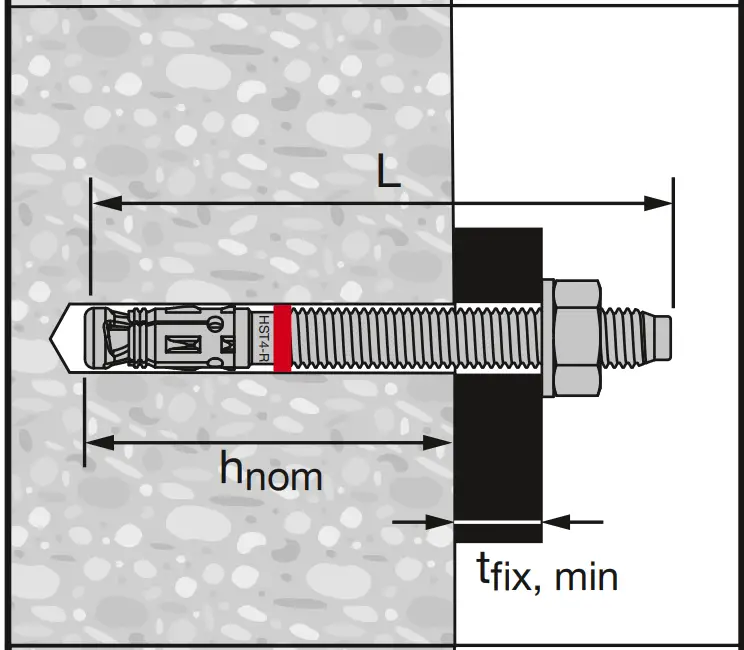

| hnom | L | 115 | 125 | 135 | 145 | 170 | 190 | 220 | 260 |
| 77 |  | G | G | H | I | K | L | O | R |
| 82 |  | 15 | 25 | 35 | 45 | 70 | 90 | 120 | 160 |
| 82 | 10 | 20 | 30 | 40 | 65 | 85 | 115 | 155 | |
| 87 | 5 | 15 | 25 | 35 | 60 | 80 | 110 | 150 | |
| 92 | 10 | 20 | 30 | 55 | 75 | 105 | 145 | ||
| 97 | 5 | 15 | 25 | 50 | 70 | 100 | 140 | ||
| 102 | 10 | 20 | 45 | 65 | 95 | 135 | |||
| 107 | 5 | 15 | 40 | 60 | 90 | 130 | |||
| 112 | 10 | 35 | 55 | 85 | 125 | ||||
| 117 | 5 | 30 | 50 | 80 | 120 | ||||
| 122 | 25 | 45 | 75 | 115 | |||||
| 127 | 20 | 40 | 70 | 110 | |||||
| 132 | 15 | 35 | 65 | 105 | |||||
| 137 | 10 | 30 | 60 | 100 | |||||
| 142 | 5 | 25 | 55 | 95 | |||||
| 147 | 20 | 50 | 90 | ||||||
| 152 | 15 | 45 | 85 | ||||||
| 157 | 10 | 40 | 80 | ||||||
| 162 | 5 | 35 | 75 | ||||||
| 167 | 30 | 70 | |||||||
| 172 | 25 | 65 |
