Kitchenaid Kose500ess20 30 Inch Built-in Electric Single Wall Oven With Convection Instructions

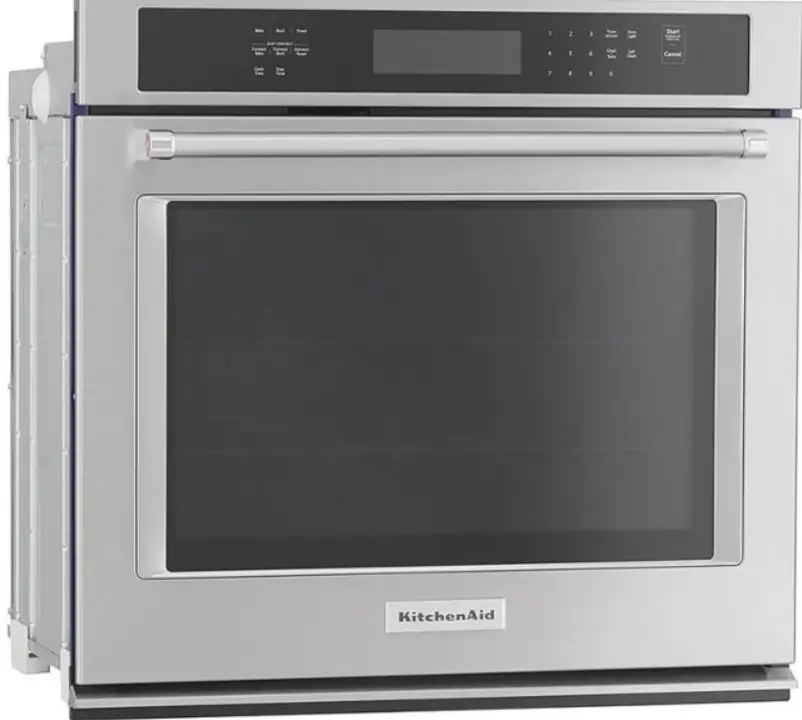

KitchenAid KOSE500ESS20 30 Inch Built-In Electric Single Wall Oven with Convection

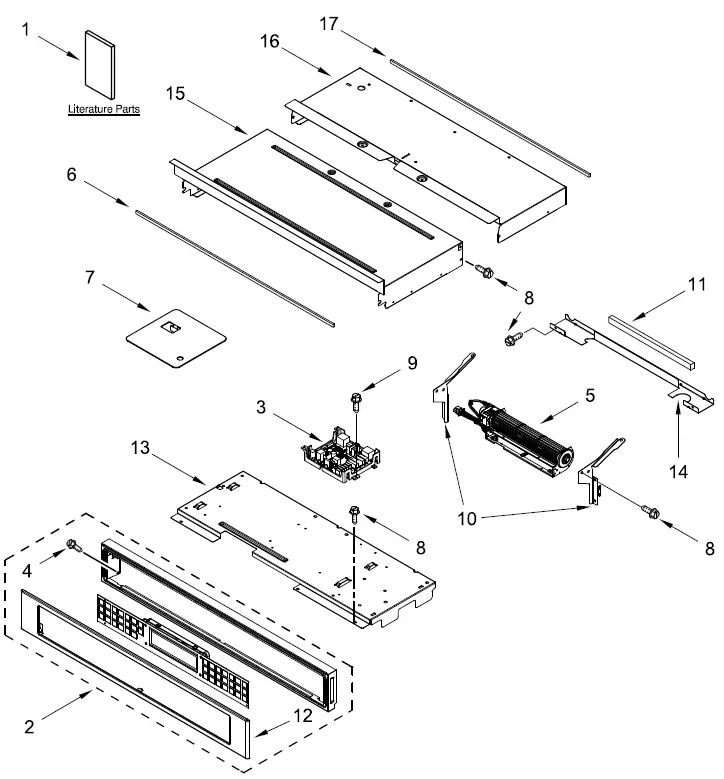

CONTROL PANEL PARTS

No. Part       :   No.  Description

1.                             Literature Parts
   W11340821        :  Owner’s Manual
   W11382210        : Quick Start Guide
   W11382212         :  Tech Sheet
2.                              :Assembly, Control  Panel (Includes Overlay)
   W11304093        : Stainless
   W11304098       : Black Stainless
3. W11249218       :Appliance Manager  Copernicus
4. W11339492       :  Screw (Black)
5. W11397930     : Blower
6. W11162063    : Gasket, Rubber
7.  W11308343    :Cover, WIFI
8. 7101P426-60   : Screw
9.  7101P434-60   :Screw
10.  W10655463 : Bracket, Blower (Left)
    W10655462        :Bracket, Blower (Right)
11.  4451758       : Block, Foam
12.                :Skin, Control Panel
    W10588740       :Stainless
    W10776407       : Black Stainless
13.  W11179509  :Tray, Electronic
14.  W11166802   :Divider, Chassis Back
15. W11244445   :Cover, 30″ Chassis Top Front
16. W11223325   ;Cover, 30″ Chassis  Top Back
17. W10728475   :Gasket, Rubber  FOLLOWING PARTS NOT ILLUSTRATED

W11245665      : Harness, Main
W11256622      ;  Harness, Signal
W11264646     :  Harness, Door Latch
W10562910     :   Harness, EOL
4450800          :   Screw, Grounding
W10487999     : Clip, Harness
W11132988     :  Strap, Lead Ground
4448664          :   Clamp, Conduit
W10655464    :    Bracket, Harness
W11547720    :    Bag, Hardware

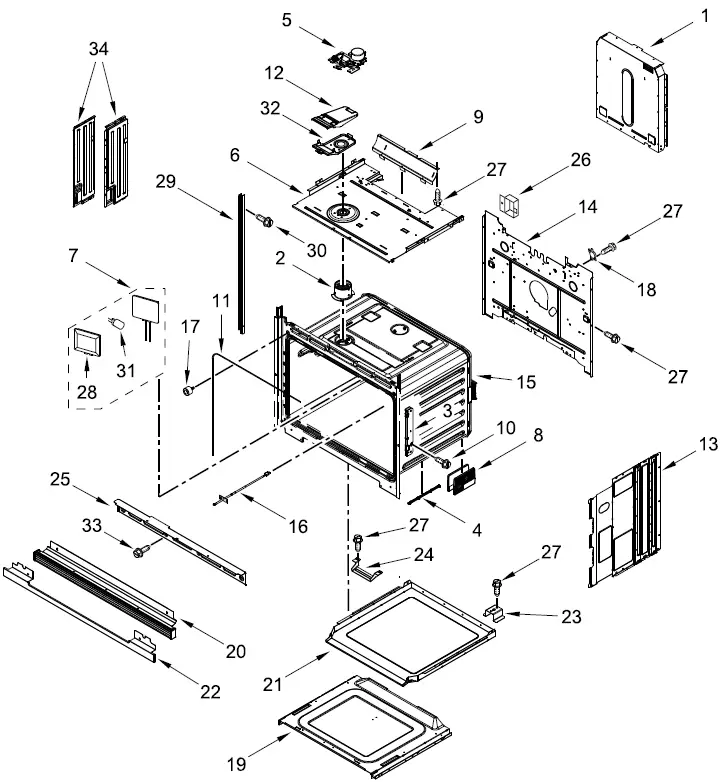

OVEN PARTS

No.  Part No.      Description

1. W11165250 :   Duct, Chassis Back
2. W11085298  :     Tube, Vent
3.  W11100732  :   Receiver, Hinge
4.  W11156710  :   Spacer, Base
5.  W11132456 :     Latch, Motorized
6.  W11168071  :     Top, Chassis
7.  W11205574  :   Assembly, Oven Light
8.  W11245118  :   Foot, Base
9.  W10904163 :    Deflector, Blower
10. W10254050  : Screw
11.  W11262567 :   Gasket
12.  W11256424  :  Cover, Vent Exhaust
13.  W11165274 :  Side, Chassis
14.  W11223327 :   Back, Chassis
15.                           :Liner, Oven (Not Serviceable)
16. W11346074 :  Probe, Sensor
17. W11166315  : Bumper & Screw
18.  4449751       : Thermostat (TOD)
19.  W11135103 :  Base, Chassis
20.                      : Assembly, Bottom Vent
    W11369882        : Stainless
    W11369884      :    Black
21.  W11244446  : Duct, Bottom Chassis
22.                     :   Trim, Bottom Vent
    W11356753       :    Black
23.  W11135135   ; Support, Air Channel
24.  W11390667  :   Spacer, Chassis Bottom Duct
25.  W11334857 :     Vent, Top 30″
26.  8285593       : Cover, Connector
27.  7101P426-60  :  Screw
28.  W10472386  :  Lens, Light
29. Cover,          :Side Trim
    W11235463    : Black (Left)
    W11235462    : Black (Right)
30.  W11404000   : Screw
31.  W10472384  :   Bulb, Light
32.  W11256423  :  Base, Vent Exhaust
33. W11249635   : Screw
34. W11167419    : Cover, Suction (Left)
    W11186675        : Cover, Suction (Right)
    FOLLOWING PARTS NOT ILLUSTRATED
    W11188284     :  Insulation, Wrap
    W11234758     :   Insulation, Cavity

OVEN DOOR PARTS

No.   Part No.     Description

1.  W11302587   : Liner Assembly
2. 7101P375-60 :  Screw
3. W11290045  :  Screw
4.  W10618107   : Glass, Inner
5. W11302730   : Spacer, Air Divider
6.  W11174095  :   Retainer, Air Divider Glass
7. 7101P426-60  :  Screw
8. W11296036   :  Hinge, Door (Left)
   W11296037    :   Hinge, Door (Right)
9. 3196183       :  Screw
10.  W11317731:  Screw (Black)
11.                   :   Door Assembly
    W11295957     : Stainless
    W11295959     ;  Black Stainless
12.  W10319024 :  Washer, Door
13.  W10518672  ; Badge
14.                          : Handle Assembly
    W11241572       : Stainless
15.  W10551026  ; Medallion, Handle
16. W10656499  ;  Screw

INTERNAL OVEN PARTS

No.    Part No.       Description

1. W11238159   :Element, Broil
2. W10554526    :Rack, Oven
3.  W10318198   :   Tray, Hidden Bake
4.  7101P434-60 :   Screw
5.  7101P426-60 :     Screw
6. W10282957   :   Crossbar, Hidden Bake Tray
7.  W11292248  ;   Element, Bake
8.  W11398058  :   Convect Motor Assembly
9.  W11425715   :  Blade, Fan
10. W11433702 :  Nut, Acorn (LH)
11. W10546519 ;    Element, Convection
12.  W10819989 ;     Baffle, Bow Tie
    W10918895      :  Baffle, Bow Tie (For Black Stainless Models)
13.  W11235537 :   Reflector, Broil
14.  W10588737 :Shield, Broil Front
15. W11252826 :    Jack, Meat Probe
16.  W11033111  : Nut, Locking
17.  W10906658  :    Screw
18. W10554531   :   Rack, Sliding
19.  9755542       ;    Probe, Temperature
20. W10720084 ;     Screw
21.  W11198517  :   Back, Cavity Baffle Bowtie
22. W11251715  :    Plate, Convect Motor
23.  W11251716  :    Insulation, Convect Motor
24. W11398057    :  Cover, Convect Plate

OPTIONAL PARTS (NOT INCLUDED)

No.     Part No      . Description

1.                              : PAINT, TOUCH-UP (1/2oz.)
2.            72017       : White
3.           72032           :  Black PAINT, SPRAY
4.           285006        :Black
5.         350938         :Gray Primer ADHESIVE
6.         482338         : Sealer, Silastic ACCESSORIES
7.          4396923        :  Broiler Pan and Grid
8.          W10123240   :  Rack, Broiler Pan & Roasting
9.          W10355016    :Cleaner, Stainless Steel
10.          W10355049   :  Wipes, Stainless Steel Cleaning
11.         4378577         :     Stone, Brick Pizza Flush Mount Installation Trim Kit
12.        W11123003     :  Stainless
13.         W11173703    :  Black Stainless
