HZA (-R)
Instruction Manual

Contents hide

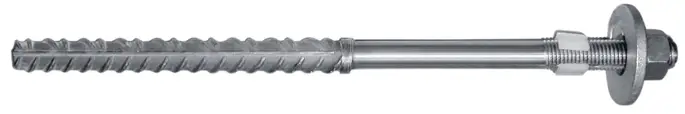

HZA-R Tension Anchor

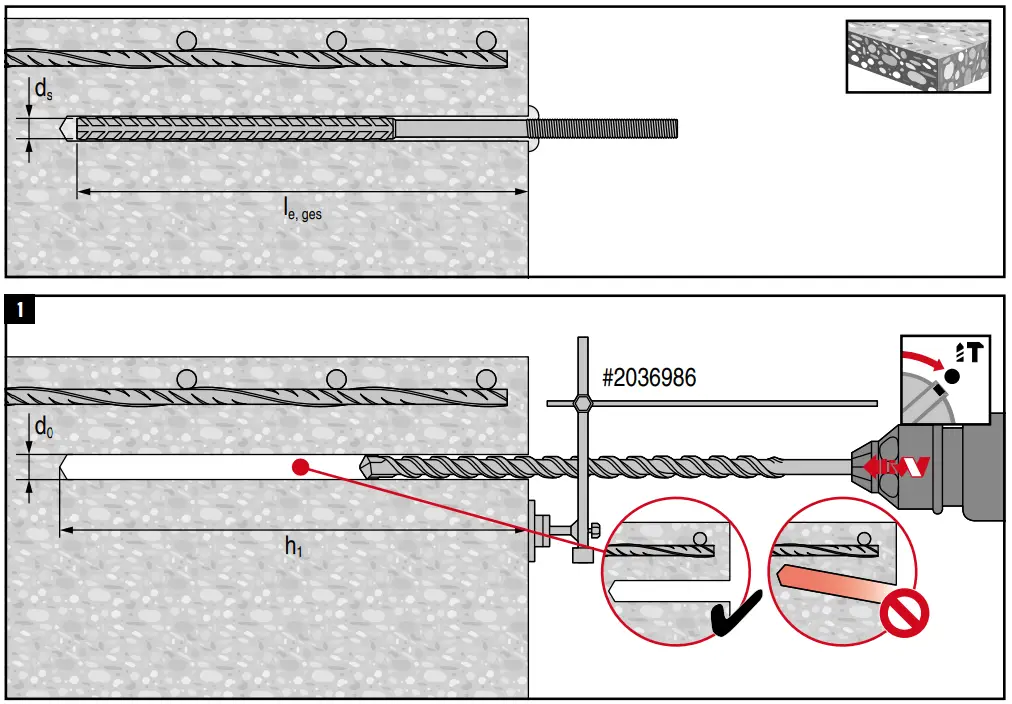

1.1 dS	d0	h1
HZA (-R) M 12	Ø 16 mm	le, ges
HZA (-R) M 16	Ø 20 mm
HZA (-R) M 20	Ø 25 mm
HZA (-R) M 24	Ø 32 mm
HZA M 27	Ø 35 mm
HZA M 30	Ø 40 mm
HZA M 39	Ø 55 mm

1.2	dS max.
HIT-HY 150 MAX	HZA(-R) M12 … M27	✔	✖
HIT-HY200 -A, -R -R V3	HZA(-R) M12 … M30	✔	≥M16: ✔ + Hilti TE-YRT
HIT-CT 1	HZA(-R) M12 … M24	✔	✖
HIT-RE 500 V3, V4	HZA M12 … M27, HZA-R M12 … M24	✔	✔
HIT-RE 100	HZA-R M12 … M24	✔	✖

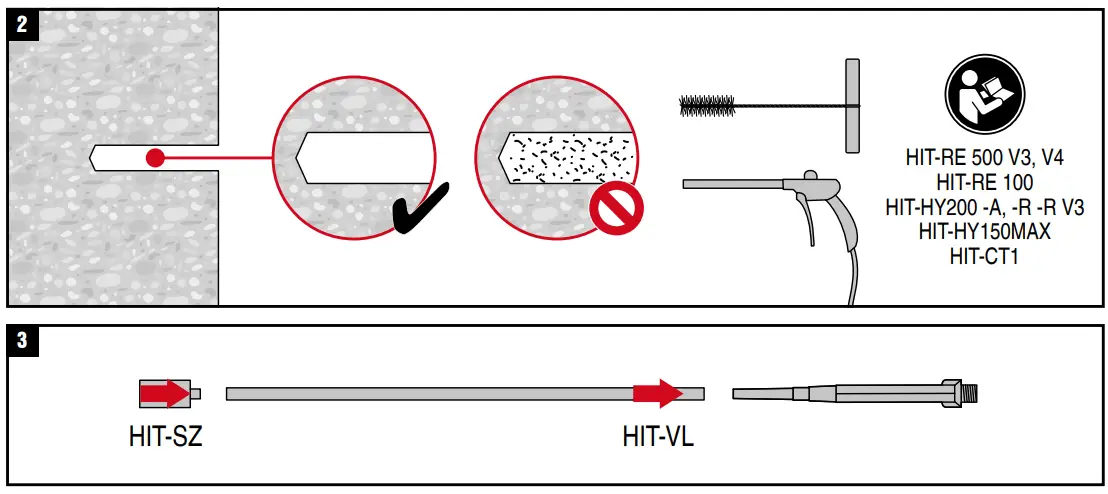

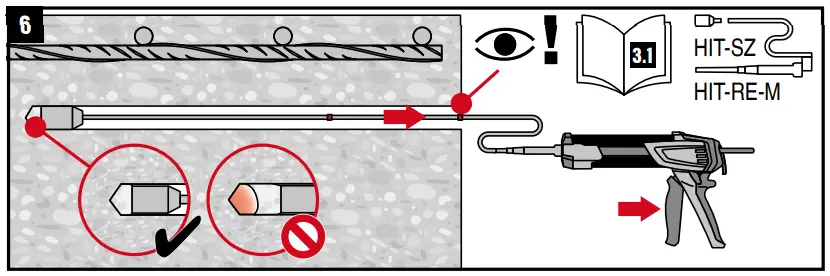

3.1	HIT-SZ	HIT-VL	HIT-RB
HZA (-R) M 12	HIT-SZ 16	HIT-VL 9/1.0	HIT-RB 16
HZA (-R) M 16	HIT-SZ 20	HIT-VL 16/0.7	HIT-RB 20
HZA (-R) M 20	HIT-SZ 25		HIT-RB 25
HZA (-R) M 24	HIT-SZ 32		HIT-RB 32
HZA M 27	HIT-SZ 35		HIT-RB 35
HZA M 30	HIT-SZ 40		HIT-RB 40
HZA M 39	HIT-SZ 55		HIT-RB 55

	1	2	3	4				M12		M16		M20		M24		M27	M30	M39
								HZA	HZA-R	HZA	HZA-R	HZA	HZA-R	HZA	HZA-R	HZA	HZA	HZA

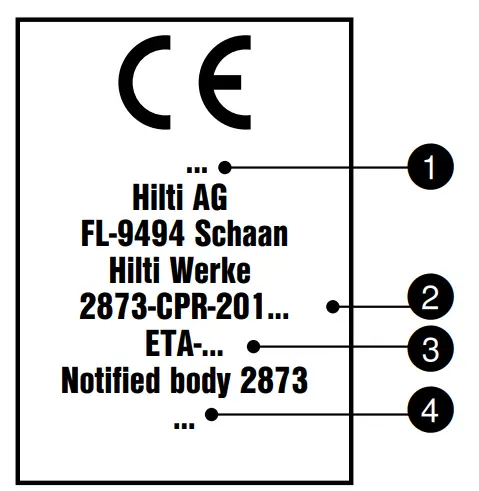

		2873-CPR-201-	ETA-		option
HIT-RE 500	21	4	08/0105	ETAG 001-1,-5		lv	[mm]		≤ 800		≤ 1300		≤ 1300		≤ 1300
						le			≥ 100		≥ 100		≥ 100		≥ 100
	21	35	04/0027	EAD 330499-00		hef	[mm]		70-140		80-220		90-300		100-400
						le			100		100		100		100
HIT-HY 200-A	21	10	11/0493	EAD 330499-01		hef	[mm]	70-220	70-140	80-300	80-220	90-380	90-300	100-480	100-400	120-540
						le		20	100	20	100	20	100	20	100	20
	21	5	11/0492	ETAG 001-1, -5		lv	[mm]		≤ 800		≤ 1300		≤ 1300		≤ 1300
						le			≥ 100		≥ 100		≥ 100		≥ 100
HIT-HY 200-R	21	11	12/0084	EAD 330499-01		hef	[mm]	70-220	70-140	80-300	80-220	90-380	90-300	100-480	100-400	120-540
						le		20	100	20	100	20	100	20	100	20
	21	6	12/0083	EAD 331522-00		lv	[mm]	70-780	70-700	80-1280	80-1200	90-1280	90-1200	100-1280	100-1200	120-1280
						le		20	100	20	100	20	100	20	100	20
HIT-HY 200-R V3	21	56	19/0601	EAD 330499-01		hef	[mm]	70-220	70-140	80-300	80-220	90-380	90-300	100-480	100-400	120-540
						le		20	100	20	100	20	100	20	100	20
	21	55	19/0600	EAD 331522-00		lv	[mm]	70-780	70-700	80-1280	80-1200	90-1280	90-1200	100-1280	100-1200	120-1280
						le		20	100	20	100	20	100	20	100	20
	21	63	20/0318	EAD 330087-00		lv	[mm]	70-780	70-700	80-980	80-900	90-980	90-900	100-980	100-900	120-980
						le		20	100	20	100	20	100	20	100	20
HIT-HY 200-A / -R	21	42	18/0837	EAD 330499-00		hef	[mm]			80-300	80-220	90-380	90-300	100-480	100-400	120-540
						le				20	100	20	100	20	100	20
HIT-RE 100	21	20	15/0882	EAD 330499-00		hef	[mm]		70-140		80-220		90-300		100-400
						le			100		100		100		100
HIT-RE 500 V3	21	23	16/0143	EAD 330499-01		hef	[mm]	70-220	70-140	80-300	80-220	90-380	90-300	100-480	100-400	120-540
						le		20	100	20	100	20	100	20	100	20
	21	22	16/0142	EAD 331522-00		lv	[mm]	70-780	70-700	80-1280	80-1200	90-1280	90-1200	100-1280	100-1200	120-1280
						le		20	100	20	100	20	100	20	100	20
	21	40	18/0745	EAD 332077-00		hef	[mm]	70-220	70-140	80-300	80-220	90-380	90-300	100-480	100-400	120-540
						le		20	100	20	100	20	100	20	100	20
	21	64	20/0125	EAD 330087-00-v01		lv	[mm]	70-780	70-700	80-1280	80-1200	90-1280	90-1200	100-1280	100-1200	120-1280
						le		20	100	20	100	20	100	20	100	20
HIT-RE 500 V4	21	67	20/0540	EAD 330087-01		lv	[mm]	70-780	70-700	80-1280	80-1200	90-1280	90-1200	100-1280	100-1200	120-1280
						le		20	100	20	100	20	100	20	100	20
	21	66	20/0541	EAD 330499-01		hef	[mm]	70-220	70-140	80-300	80-220	90-380	90-300	100-480	100-400	120-540
						le		20	100	20	100	20	100	20	100	20
HIT-CT 1	21	29	11/0390	EAD 330087-00		lv	[mm]	70-780	70-700	80-1280	80-1200	90-1280	90-1200	100-1280	100-1200	120-1280
						le		20	100	20	100	20	100	20	100	20
HIT-RE 500-SD	21	36	07/0260	ETAG 001-1, -5	1	hef	[mm]		70-140		80-220		90-300		100-400
						le			100		100		100		100
	21	37	09/0295	EAD 330087-00		lv	[mm]	70-780	70-700	80-1280	80-1200	90-1280	90-1200	100-1280	100-1200	120-1280
						le		20	100	20	100	20	100	20	100	20
HIT-HY 150 MAX	21	39	08/0202	EAD 330087-00		lv	[mm]		70-700		80-1200		90-1200		100-1200
						le			100		100		100		100
	21	38	08/0352	EAD 330499-00		hef	[mm]		70-140		80-220		90-300		100-400
						le			100		100		100		100

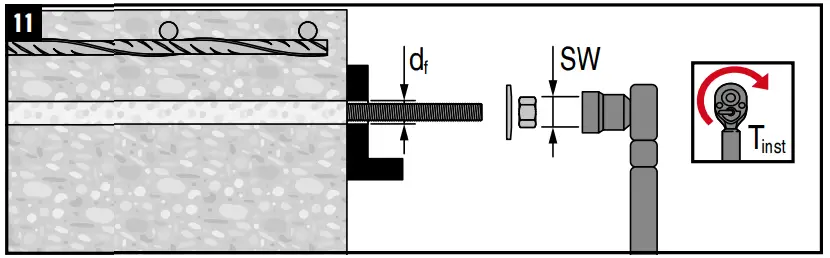

dS	df	SW	Tinst
HZA (-R) M 12	Ø 14 mm	19	0 … 40 Nm
HZA (-R) M 16	Ø 18 mm	24	0 … 80 Nm
HZA (-R) M 20	Ø 22 mm	30	0 … 150 Nm
HZA (-R) M 24	Ø 26 mm	36	0 … 200 Nm
HZA M 27	Ø 30 mm	41	0 … 270 Nm
HZA M 30	Ø 33 mm	46	0 … 300 Nm
HZA M 39	Ø 42 mm	60	0 … 390 Nm
