Fronius 50ka-3 Smart Meter Installation Guide

Fronius 50ka-3 Smart Meter Installation Guide

Fronius-50kA-3-Smart-Meter-LOGO

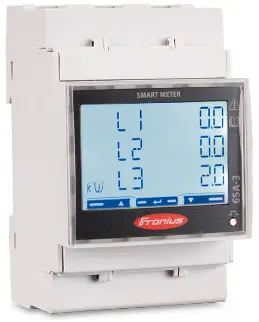

Fronius 50kA-3 Smart Meter

Fronius-50kA-3-Smart-Meter-PRODUCT

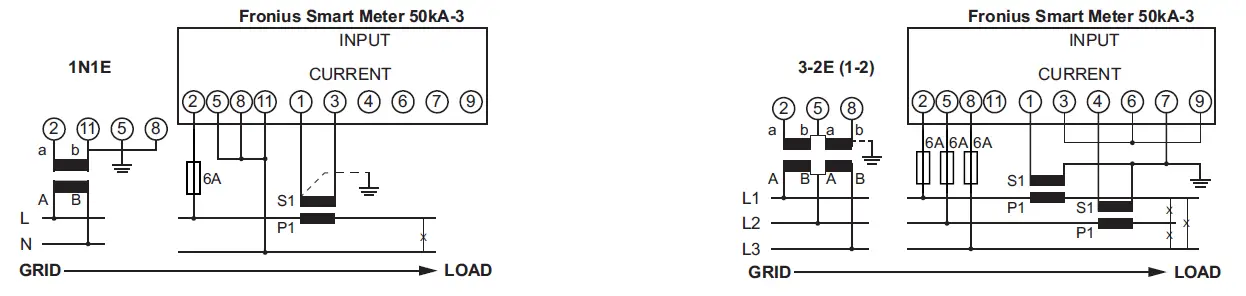

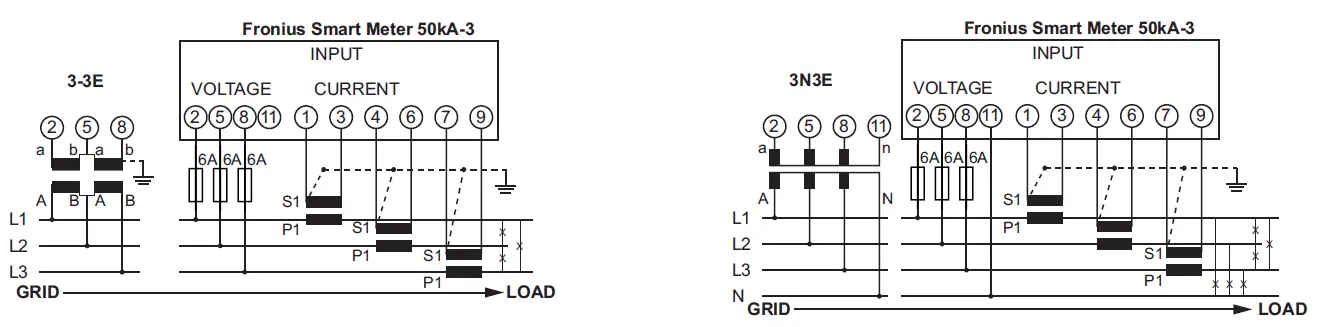

Wiring diagrams

Fronius-50kA-3-Smart-Meter-FIG-1Fronius-50kA-3-Smart-Meter-FIG-2Fronius-50kA-3-Smart-Meter-FIG-3Fronius-50kA-3-Smart-Meter-FIG-4

Fronius Smart Meter 50kA-3 è ottimizzato per la misurazione con trasformatori di corrente nella rete da 400 V. È possibile configurare Fronius Smart Meter per utiliz-zare trasformatori di tensione. La gamma di tensione non è però adatta ai trasforma-tori di tensione comunemente disponibili sul mercato. Fronius non esprime alcuna raccomandazione per i trasformatori di tensione adatti.

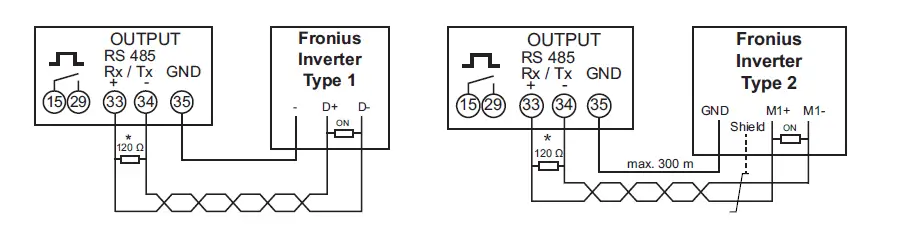

Modbus transmission
Transmission speed: 9600 baud
Address: 1
Parity bit: none
Follow the operating manual Fronius Symo Hybrid in the case of hybrid appli-cations.

Min. Software version: Datamanager 3.7.2 / Energypackage 1.3.3
Terminal capacity: 0,05 – 4 mm²
Specified operating range: 5 °C …. + 55 °C
Power consumption: 2,5 W

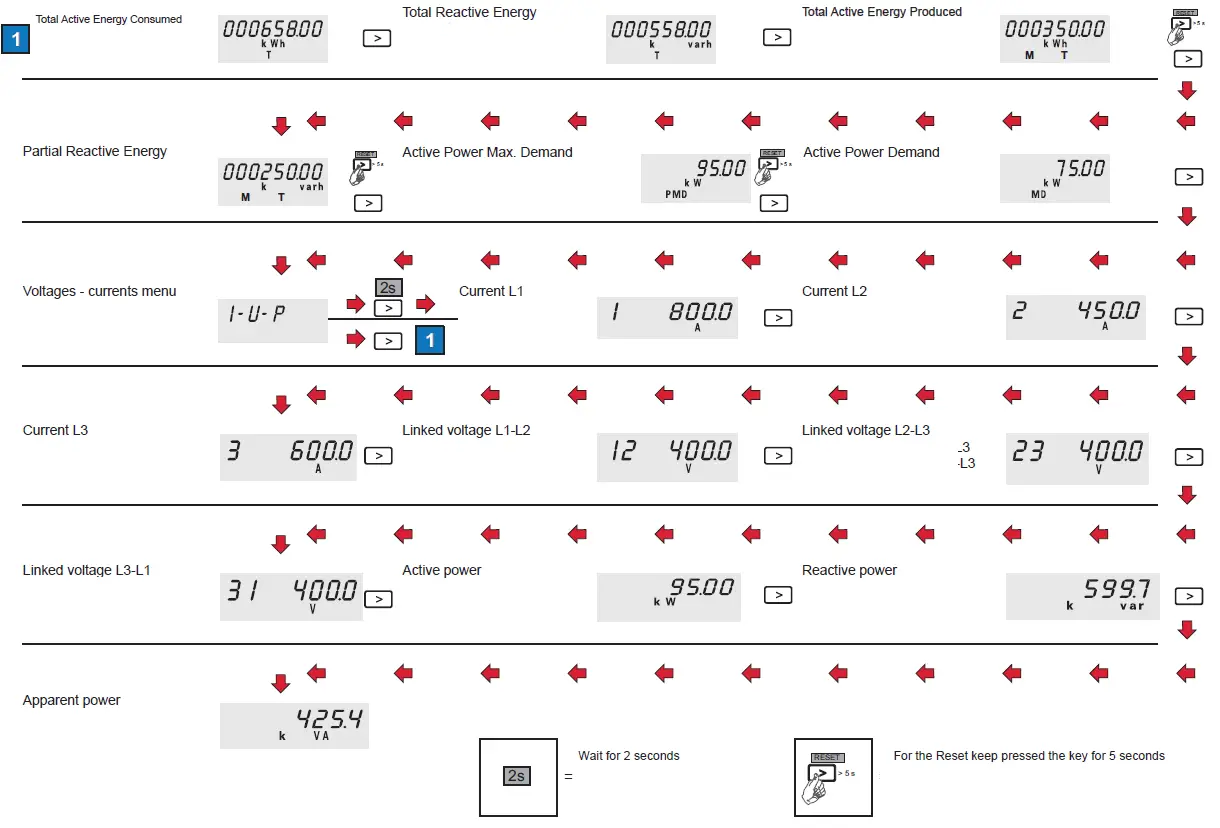

Fronius-50kA-3-Smart-Meter-FIG-5

Programming

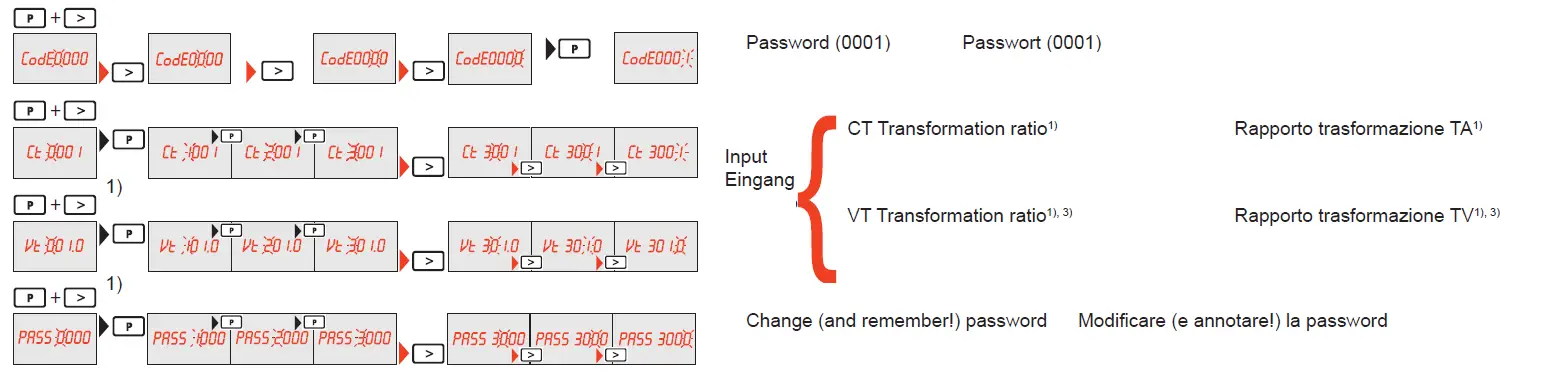

Only the transformation ratio of the current and voltage transformer must be set. All other para-meters have already been set in advance.Fronius-50kA-3-Smart-Meter-FIG-6

  1. Important! Changing the transformation ratios will reset the counters in the Fronius Smart Meter to 0.
  2. CT Transformation ratio x VT Transformation ratio = max. 1 000 000
  3. Conversion only with the use of voltage converters (Direct voltage measurement VT = 1)
