33449 Wall Light LED
Product Information:

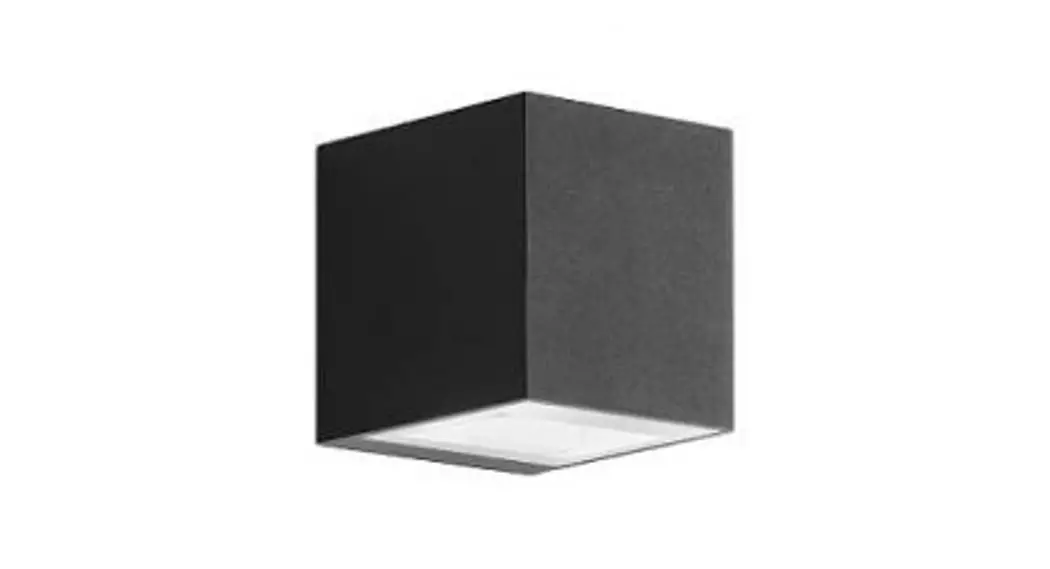

The Wandleuchte Wall luminaire Applique is a wall luminaire with
single sided light output. It provides fully glare-free light for
lighting wall surfaces. This luminaire is suitable for both
interior and exterior lighting design. It utilizes LED technology,
which offers durability and optimal light output with low power
consumption.
Product Usage Instructions:
- The installation and operation of this luminaire must comply
with national safety regulations. Only a qualified electrician
should perform the installation and commissioning. - The manufacturer is not liable for any damage caused by
improper use or installation. If any modifications are made to the
luminaire, the person responsible for these modifications will be
considered the manufacturer. - The connected wattage for the lamp module is 8 W and for the
luminaire is 10 W. - The rated temperature and ambient temperature range from 25 to
50 degrees Celsius. - The LED-0340/830 module has a color temperature of 3000 K and a
color rendering index (CRI) greater than 80. Its module luminous
flux is 1395 lm, while the luminaire luminous flux is 514 lm. The
luminaire has a luminous efficiency of 51.4 lm/W. - This luminaire is compatible with the DIALux lighting design
program for outdoor lighting, street lighting, and indoor lighting.
Luminaire data in EULUMDAT and IES format can be found on the BEGA
website at www.bega.com. - If you require any spares, you can refer to the following part
numbers: LED power supply unit – DEV-0136/700, LED module 3000 K –
LED-0340/830, LED module 4000 K – LED-0340/840, Gasket – 83 001
314.
17.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandleuchte Wall luminaire Applique
Ø 4,3
33 449
r IP 64
5 25 140
130
80
84
120
140
Gebrauchsanweisung
Anwendung Wandleuchte mit einseitigem nach unten gerichteten Lichtaustritt. Vollständig blendfreies Licht zur Beleuchtung von Wandflächen und für die Lichtgestaltung im Innen- und Außenbereich. Die eingesetzte LED-Technik bietet Langlebigkeit und optimale Lichtleistung bei gleichzeitig geringem Energieverbrauch.
Instructions for use
Application Wall luminaire with single sided light output. Fully glare free light for lighting wall surfaces. For interior or exterior lighting design. The used LED technique offers durability and optimal light output with low power consumption at the same time.
Fiche d’utilisation
Utilisation Applique à diffusion lumineuse unilatérale dirigée vers le bas. Lumière non éblouissante pour l’éclairage de parois. Pour la décoration lumineuse à l’intérieur et à l’extérieur. La technologie à LED offre à la fois longévité, rendement lumineux optimal et faible consommation d’énergie.
Produktbeschreibung Leuchte besteht aus Aluminiumguss, Aluminium und Edelstahl Beschichtungstechnologie BEGA Unidure® Kristallglas mit weißer Mattierung Silikondichtung 2 Befestigungsbohrungen ø 4,3 mm Abstand 84 mm 2 Leitungseinführungen zur Durchverdrahtung der Netzanschlussleitung ø 7-10,5 mm Anschlussklemme 2,5@ Schutzleiteranschluss LED-Netzteil 220-240 V x 0/50-60 Hz DC 176-280 V BEGA Thermal Switch® Temporäre thermische Abschaltung zum Schutz temperaturempfindlicher Bauteile Schutzklasse I Schutzart IP 64 Staubdicht und Schutz gegen Spritzwasser Schlagfestigkeit IK07 Schutz gegen mechanische Schläge < 2 Joule r Sicherheitszeichen c Konformitätszeichen Gewicht: 1,4 kg Dieses Produkt enthält Lichtquellen der Energieeffizienzklassen C
Product description Luminaire made of aluminium alloy, aluminium and stainless steel BEGA Unidure® coating technology Crystal glass with white matt finish Silicone gasket 2 mounting holes ø 4.3 mm Distance apart 84 mm 2 cable entries for through-wiring of mains supply cable ø 7-10.5 mm Connection terminal 2.5@ Earth conductor connection LED power supply unit 220-240 V x 0/50-60 Hz DC 176-280 V BEGA Thermal Switch® Temporary thermal shutdown to protect temperature-sensitive components Safety class I Protection class IP 64 Dust-tight and protection against splash water Impact strength IK07 Protection against mechanical impacts < 2 joule r Safety mark c Conformity mark Weight: 1.4 kg This product contains light sources of energy efficiency classes C
Description du produit Luminaire fabriqué en fonderie d’aluminium, aluminium et acier inoxydable Technologie de revêtement BEGA Unidure® Verre clair, finition blanc mat Joint silicone 2 trous de fixation ø 4,3 mm Entraxe 84 mm 2 entrées de câble pour branchement en dérivation d’un câble de raccordement ø 7-10,5 mm Bornier 2,5@ Raccordement à la terre Bloc d’alimentation LED 220-240 V x 0/50-60 Hz DC 176-280 V BEGA Thermal Switch® Interruption thermique temporaire pour protéger les composants sensibles à la température Classe de protection I Degré de protection IP 64 Etanche à la poussière et protégé contre les projections d’eau Résistance aux chocs mécaniques IK07 Protection contre les chocs mécaniques < 2 joules r Sigle de sécurité c Sigle de conformité Poids: 1,4 kg Ce produit contient des sources lumineuses de classe d’efficacité énergétique C
Sicherheit Für die Installation und für den Betrieb dieser Leuchte sind die nationalen Sicherheitsvorschriften zu beachten. Die Montage und Inbetriebnahme darf nur durch eine Elektrofachkraft erfolgen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäßen Einsatz oder Montage entstehen. Werden nachträglich Änderungen an der Leuchte vorgenommen, so gilt derjenige als Hersteller, der diese Änderungen vornimmt.
Safety The installation and operation of this luminaire are subject to national safety regulations. Installation and commissioning may only be carried out by a qualified electrician. The manufacturer accepts no liability for damage caused by improper use or installation. If subsequent modifications are made to the luminaire, the person responsible for these modifications shall be considered the manufacturer.
Sécurité Pour l’installation et l’utilisation de ce luminaire, respecter les normes de sécurité nationales. L’installation et la mise en service ne doivent être effectuées que par un électricien agréé. Le fabricant décline toute responsabilité pour tout dommage résultant d’une mise en oeuvre ou d’une installation inappropriée du produit. Si des modifications sont apportées ultérieurement au luminaire, l’intervenant sera considéré comme étant le fabricant.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [email protected] · www.bega.com
1 / 2
Leuchtmittel Modul-Anschlussleistung Leuchten-Anschlussleistung Bemessungstemperatur Umgebungstemperatur
33 449 K3 Modul-Bezeichnung Farbtemperatur Farbwiedergabeindex Modul-Lichtstrom Leuchten-Lichtstrom Leuchten-Lichtausbeute
8 W
10 W
ta
ta
max
= =
25 50
°C °C
Lamp Module connected wattage Luminaire connected wattage Rated temperature Ambient temperature
8 W
10 W
ta
ta
max
= =
25 50
°C °C
Lampe
Puissance raccordée du module
8 W
Puissance raccordée du luminaire
10 W
Température de référence Température d’ambiance
ta
ta
max
= =
25 50
°C °C
LED-0340/830 3000 K
CRI > 80 1395 lm
514 lm 51,4 lm / W
33 449 K3 Module designation Colour temperature Colour rendering index Module luminous flux Luminaire luminous flux Luminaire luminous efficiency
LED-0340/830 3000 K
CRI > 80 1395 lm
514 lm 51,4 lm / W
33 449 K3
Marquage des modules Température de couleur
LED-0340/830 3000 K
Indice de rendu des couleurs Flux lumineux du module Flux lumineux du luminaire Rendement lum. d’un luminaire
CRI > 80 1395 lm
514 lm 51,4 lm / W
Lichttechnik Leuchtendaten für das Lichttechnische Berechnungsprogramm DIALux für Außenbeleuchtung, Straßenbeleuchtung und Innenbeleuchtung, sowie Leuchtendaten im EULUMDAT- und im IES-Format finden Sie auf der BEGA Website unter www.bega.com.
Lighting technology Luminaire data for the DIALux lighting design program for outdoor lighting, street lighting and indoor lighting, as well as luminaire data in EULUMDAT and IES format are available on the BEGA website at www.bega.com.
Technique d’éclairage Les données des luminaires pour le programme de calcul photométrique DIALux pour l’éclairage extérieur, l’éclairage des rues et l’éclairage intérieur, de même que les données des luminaires aux formats EULUMDAT et IES figurent sur notre site BEGA www.bega.com.
Montage Die Lichtaustrittsöffnung darf im Außenbereich nur nach unten gerichtet sein. Schrauben lösen und Leuchtenoberteil abheben. LEDs sind hochwertige elektronische Bauteile! Bitte vermeiden Sie während der Montage oder des Auswechselns eine direkte Berührung der LED-Lichtaustrittsfläche mit den Händen. Netzanschlussleitung durch die Leitungseinführung in das Leuchtenunterteil führen. Gebrauchslage der Leuchte ,,Pfeil unten” beachten. Das Leuchtenunterteil mit beiliegendem oder anderem geeigneten Befestigungsmaterial am Montagegrund befestigen. Dabei unbedingt beiliegende Dichtringe verwenden. Schutzleiterverbindung herstellen. Silikonschläuche über Anschlussadern schieben und elektrischen Anschluss vornehmen. Steckerteil in Steckvorrichtung bis zum Anschlag eindrücken. Auf richtigen Sitz der Dichtung achten. Leuchtenoberteil aufsetzen, andrücken und Schrauben gleichmäßig von Hand anziehen.
Installation In outdoor areas, the light emission may only be directed downwards. Undo the screws and lift off the luminaire top. LED are high-quality electronic components! Please avoid touching the light output opening of the LED directly during installation or relamping. Lead the mains supply cable through the cable entry of the luminaire base. Note position of application of the luminaire “arrow down”. Fix luminaire base with enclosed or any other suitable fixing material onto the mounting surface. Be sure to use the gasket rings supplied. Make earth conductor connection. Push silicone sleeves over the lines and make electrical connection. Push plug into coupler as far as it will go. Make sure that gasket is positioned correctly. Install the luminaire top, press-on and manually tighten screws evenly.
Installation Si le luminaire est installé à l’extérieur, la diffusion lumineuse ne peut être dirigée que vers le bas. Desserrer les vis et soulever la partie supérieure du luminaire. Les LED sont des composants électroniques de haute précision. Eviter de toucher la surface de diffusion des LED avec les doigts lorsque vous l’installez ou la remplacez. Introduire le câble d’alimentation dans la platine du luminaire à travers l’entrée de câble. Vérifier la position d’utilisation du luminaire « flèche en bas ». Fixer la platine du luminaire sur le support de montage avec le matériel de fixation fourni ou tout autre matériel approprié. Utiliser impérativement les joints fournis. Mettre à la terre. Enfiler les gaines de silicone sur les fils de raccordement et procéder au raccordement électrique. Enfoncer la fiche dans le connecteur embrochable jusqu’à la butée. Veiller au bon emplacement du joint. Poser la partie supérieure du luminaire, appuyer, puis serrer les vis à la main et régulièrement.
Reinigung · Pflege Leuchte regelmäßig mit lösungsmittelfreien Reinigungsmitteln von Schmutz und Ablagerungen säubern. Dafür keinen Hochdruckreiniger verwenden.
Cleaning · Maintenance Clean luminaire regularly with solvent-free cleansers from dirt and deposits. Do not use high pressure cleaners.
Nettoyage · Entretien Nettoyer régulièrement le luminaire et le débarrasser des dépôts et des souillures. Ne pas utiliser de nettoyeur haute pression.
Austausch des LED-Moduls Die Bezeichnung des LED-Moduls ist auf einem Etikett in der Leuchte vermerkt. BEGA Ersatzmodule entsprechen in Lichtfarbe und Lichtleistung den ursprünglich verbauten Modulen. Der Austausch kann mit handelsüblichem Werkzeug durch qualifizierte Personen erfolgen. Anlage spannungsfrei schalten und Leuchte öffnen. Bitte beachten Sie die Montageanleitung des LED-Moduls. Dichtungen der Leuchte überprüfen, ggf. ersetzen. Ein defektes Glas muss ersetzt werden. Leuchte schließen.
Replacing the LED module The designation of the LED module is noted on a label in the luminaire. The light colour and light output of BEGA replacement modules correspond to those of the modules originally fitted. The module can be replaced by qualified persons using standard tools. Disconnect the system and open the luminaire. Please follow the installation instructions for the LED module. Inspect and, if necessary, replace the luminaire gaskets. Defective glass must be replaced. Close the luminaire.
Remplacement du module LED La désignation du module LED est inscrite sur une étiquette collée dans le luminaire. Les modules de rechange BEGA correspondent aux modules d’origine en termes de couleur de lumière et de flux lumineux. Le module LED peut être remplacé par une personne qualifiée à l’aide d’outils disponibles dans le commerce. Travailler hors tension et ouvrir le luminaire. Respecter la fiche d’utilisation du module LED. Vérifier et remplacer les joints du luminaire le cas échéant. Un verre endommagé doit être remplacé. Fermer le luminaire.
Ersatzteile LED-Netzteil LED-Modul 3000 K LED-Modul 4000 K Dichtung
2 / 2
DEV-0136/700 LED-0340/830 LED-0340/840
83 001 314
Spares LED power supply unit LED module 3000 K LED module 4000 K Gasket
DEV-0136/700 LED-0340/830 LED-0340/840
83 001 314
Pièces de rechange Bloc d’alimentation LED Module LED 3000 K Module LED 4000 K Joint
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [email protected] · www.bega.com
DEV-0136/700 LED-0340/830 LED-0340/840
83 001 314
BEGA · Das gute Licht.
