Pce-4xx-ekit Sound Level Meter Kit User Manual

If you have any further questions or need assistance, please
contact PCE Instruments using the contact details provided at the
end of the manual.

Deutsch

English

Bedienungsanleitung User Manual
Schallmesskoffer | Sound Level Meter Kit PCE-4XX-EKIT
User manuals in various languages (français, italiano, español, português, nederlands, türk, polski,
, ) can be found by using our product search on: www.pce-instruments.com
Letzte Änderung / last change: 8 October 2019 v1.0
© PCE Instruments

Deutsch Inhaltsverzeichnis 1 Sicherheitsinformationen…………………………………………………………… 1 2 Einleitung ………………………………………………………………………………….. 2 3 Lieferumfang …………………………………………………………………………….. 2 4 Spezifikationen ………………………………………………………………………….. 2 5 Gerätebeschreibung ………………………………………………………………….. 3 6 Messsystem aufbauen……………………………………………………………….. 4 7 Akkus wiederaufladen ……………………………………………………………….. 5 8 Garantie…………………………………………………………………………………….. 5 9 Entsorgung ……………………………………………………………………………….. 5
© PCE Instruments

English Contents 1 Safety notes ………………………………………………………………………………. 6 2 Introduction ………………………………………………………………………………. 7 3 Delivery contents ………………………………………………………………………. 7 4 Specifications ……………………………………………………………………………. 7 5 Device description …………………………………………………………………….. 8 6 Installing the measuring system ………………………………………………… 9 7 Recharging the batteries ………………………………………………………….. 10 8 Contact………………………………………………………………………………….. 10 9 Disposal ………………………………………………………………………………….. 10
© PCE Instruments

Deutsch

1 Sicherheitsinformationen
Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung.
· Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu gefährlichen Situationen kommen.
· Verwenden Sie das Messgerät nur, wenn die Umgebungsbedingungen (Temperatur, Luftfeuchte, …) innerhalb der in den Spezifikationen angegebenen Grenzwerte liegen. Setzen Sie das Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aus.
· Setzen Sie das Gerät keinen Stößen oder starken Vibrationen aus. · Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland
GmbH vorgenommen werden. · Benutzen Sie das Messgerät nie mit nassen Händen. · Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden. · Das Gerät sollte nur mit einem Tuch gereinigt werden. Verwenden Sie keine
Scheuermittel oder lösungsmittelhaltige Reinigungsmittel. · Das Gerät darf nur mit dem von der PCE Deutschland GmbH angebotenen Zubehör
oder gleichwertigem Ersatz verwendet werden. · Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare
Beschädigungen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht eingesetzt werden. · Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden. · Der in den Spezifikationen angegebene Messbereich darf unter keinen Umständen überschritten werden. · Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des Gerätes und zu Verletzungen des Bedieners kommen. · Entfernen Sie die Batterien, wenn das Gerät länger als 60 Tage nicht verwendet wird. · Schalten Sie das Gerät aus, wenn es nicht verwendet wird.
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung.
© PCE Instruments 1

Deutsch

2 Einleitung
Das Zusatzkit für die Outdoor Schallmessung PCE-4xx-EKIT ist mit den Schallpegelmessgeräten PCE-428, PCE-430 und PCE-432 kombinierbar. Dieses Kit ermöglicht es, den Außenlärm mit
einem Schallpegelmessgerät über einen langen Zeitraum zu messen. Das Außenlärm
Schallmesskit besteht aus einem wasserfesten Peli-Transportkoffer mit Rollen mit weiterem Zubehör. In diesem Koffer sind ein Ladegerät und zwei zusätzliche Bleigelakkus verbaut, die
einen Betrieb des Schallpegelmessers von bis zu 10 Tagen ermöglichen. Während der Outdoor
Schallmessung kann der Koffer geschlossen bleiben. Durch die außenliegenden Anschlüsse für das Mikrofon und die Spannungsversorgung sind alle elektronischen Komponenten vor Wasser
geschützt.

3 Lieferumfang
1 x Wasserdichter PELI Transportkoffer
1 x Wind und Regeschutz für Mikrofon der PCE-4xx Serie 1 x Ladegerät für interne Akkus
2 x 12 V Blei-Gel Akkus
1 x Stativ 1 x 2 m Mikrofonleitung
1 x Anschlussleitung für Spannungsversorgung (Wahlweise Schuko oder US Anschluss)

4 Spezifikationen
Transportkoffer Schutzart Anschlüsse am Koffer
Ladegerät Interne Akkus Batterielaufzeit Spannungsversorgung
Kabellänge
Abmessungen Gewicht

PELI 1510 mit Rollen IP65 Mikrofon: TNC 12 V Ladespannung: XLR 110 V / 230 V Ladespannung: PowerCon TRU
Victron Blue Smart 12 V / 4 A IP65 2 x 12 V / 12 Ah Bleigel min. 10 Tage Mit Ladegerät EU Version: 180 … 265 V AC Mit Ladegerät US Version: 100 … 130 V AC
Akkubetrieb: 2 x 12 V / 12 Ah Mikrofonkabel: 2 m mit TNC Verbinder Spannungsversorgung: 2 m mit PowerCon TRU
56 x 35 x 23 cm ca. 14 kg mit Akkus
ca. 8 kg ohne Akkus

© PCE Instruments 2

Deutsch

5 Gerätebeschreibung
Mikrofon mit Wind-, Regen- und Vogelschutz Anschlusskabel Netzspannungsversorgung
Ladegerät Batterieanschluss
Stativ

Mikrofonhalterung
Messsignalleitung Schallmesser (nicht im Lieferumfang)
Spannungsversorgung

Tragegriff

© PCE Instruments 3

Deutsch

Tragegriff Mikrofonanschluss

Ladegerätanschluss

Handgriff

Netzspannungsversorgung

6 Messsystem aufbauen
Um das Messystem aufzubauen, gehen Sie wie folgt vor: Bauen Sie zunächst das Stativ auf. Führen Sie anschließend das Messsignalkabel durch die Mikrofonhalterung. Verbinden Sie nun das Mikrofon mit dem Messsignalkabel und verschrauben Sie das Mikrofon mit der Mikrofonhalterung. Verschrauben Sie dann die Mikrofonhalterung mit dem Stativ. Verbinden Sie nun über den Anschluss ,,Messsignaleingang” das Messsignalkabel mit dem Messkoffer. Im letzten Schritt verbinden Sie nun im Koffer die Messleitung und das Kabel für die Spannungsversorgung mit Ihrem Schallmessgerät.
Hinweis: Achten Sie immer darauf, dass das Mikrofon senkrecht steht. Andernfalls kann es zu Beschädigungen durch Verwitterung kommen.

© PCE Instruments 4

Deutsch

7 Akkus wiederaufladen
Die Akkus können Sie je nach Belieben aufladen. Hierbei gibt es zwei Methoden.
Erste Methode Bei der ersten Methode ist das Ladegerät direkt im Messkoffer verbaut. Schließen Sie dazu das Ladegerät an die Spannungsversorgung und an die Batterieversorgung innerhalb des Koffers an. Das mitgelieferte Versorgungskabel schließen Sie außerhalb des Messkoffers an.
Zweite Methode Bei der zweiten Methode ist das Ladegerät außerhalb des Messkoffers. Diese Methode sollten Sie anwenden, wenn die Innentemperatur des Messkoffers 50 °C übersteigen könnte. Sollte die Innentemperatur zu hoch sein, könnte sich das Ladegerät wegen Überhitzung automatisch abschalten. Schließen Sie das Ladegerät an den Ladegerätanschluss außerhalb des Messkoffers an. Schließen Sie nun das mitgelieferte Versorgungskabel direkt an das Ladegerät an.
Durch die verschiedenen Bauformen der Stecker ist es nicht möglich, das Ladegerät falsch anzuschließen.
8 Garantie
Unsere Garantiebedingungen können Sie in unseren Allgemeinen Geschäftsbedingungen nachlesen, die Sie hier finden: https://www.pce-instruments.com/deutsch/agb.
9 Entsorgung
HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden.
Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben.
WEEE-Reg.-Nr.DE69278128
© PCE Instruments 5

English

1 Safety notes
Please read this manual carefully and completely before you use the device for the first time. The device may only be used by qualified personnel and repaired by PCE Instruments personnel. Damage or injuries caused by non-observance of the manual are excluded from our liability and not covered by our warranty.
· The device must only be used as described in this instruction manual. If used otherwise, this can cause dangerous situations for the user and damage to the meter.
· The instrument may only be used if the environmental conditions (temperature, relative humidity, …) are within the ranges stated in the technical specifications. Do not expose the device to extreme temperatures, direct sunlight, extreme humidity or moisture.
· Do not expose the device to shocks or strong vibrations. · The case should only be opened by qualified PCE Instruments personnel. · Never use the instrument when your hands are wet. · You must not make any technical changes to the device. · The appliance should only be cleaned with a damp cloth. Use only pH-neutral cleaner,
no abrasives or solvents. · The device must only be used with accessories from PCE Instruments or equivalent. · Before each use, inspect the case for visible damage. If any damage is visible, do not
use the device. · Do not use the instrument in explosive atmospheres. · The measurement range as stated in the specifications must not be exceeded under
any circumstances. · Non-observance of the safety notes can cause damage to the device and injuries to
the user. · Remove the batteries when the meter is not used for more than 60 days. · Turn off the meter when not in use.
We do not assume liability for printing errors or any other mistakes in this manual.
We expressly point to our general guarantee terms which can be found in our general terms of business.
If you have any questions please contact PCE Instruments. The contact details can be found at the end of this manual.
© PCE Instruments 6

English

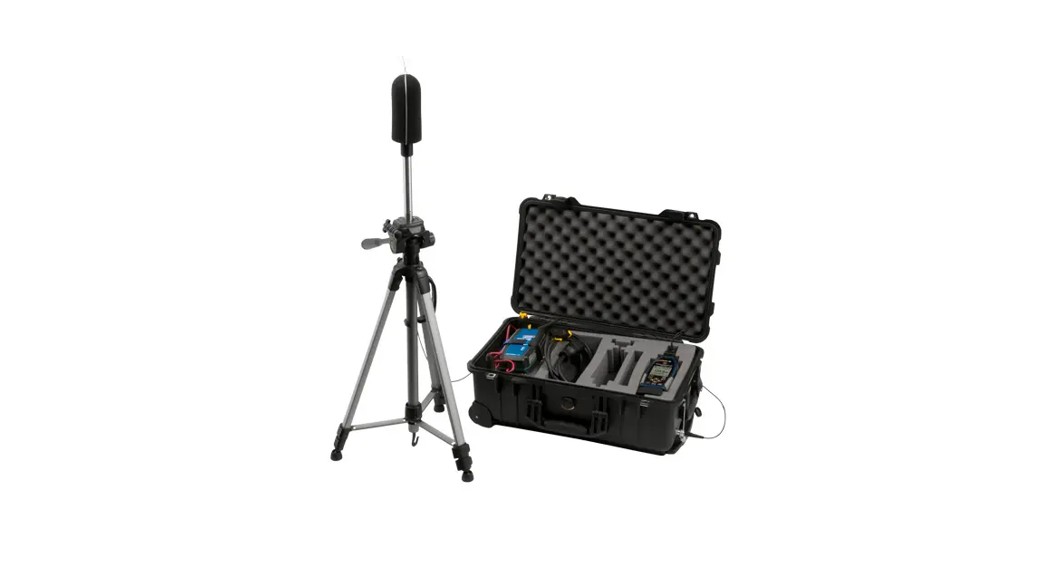

2 Introduction
The kit for outdoor noise measurement PCE-4xx-EKIT is combinable with the noise meters PCE-
428, 430 and PCE-432. This outdoor kit makes it possible to measure outdoor noise with an SPL level meter over a longer period of time. The environmental noise monitoring system comes in a
a waterproof Peli carrying case with rollers. A charger and two additional lead gel batteries are
installed in this case, which allows operation for up to 10 days. During the outdoor noise measurement, the case can remain closed. Due to the external connections for the microphone
and the power supply, all electronic components are protected from water.

3 Delivery contents
1 x Outdoor Sound Monitor Kit PCE-4xx-EKIT 1 x Waterproof PELI transport case
1 x Wind and rain protection for microphone of the PCE-4xx series
1 x Charger for internal batteries 2 x 12 V lead gel batteries
1 x Tripod
1 x 2 m / 6ft 6″ microphone cable 1 x Connection cable for power supply 110 V / 230 V (optional Schuko or US connection)

4 Specifications
Carrying case Protection Connections on the suitcase
Charger Internal batteries Battery running time Power supply
Cable length
Dimensions Weight

PELI 1510 with rollers with grid foam
IP65
Microphone: TNC 12 V charging voltage: XLR 110 V / 230 V charging voltage: PowerCon TRU
Victron Blue Smart 12 V / 4 A IP65
2 x 12 V / 12 Ah lead gel
min. 10 days
With charger EU Version: 180 … 265 V AC With charger US Version: 100 … 130 V AC Battery operation: 2 x 12 V / 12 Ah
Microphone cable: 2 m / 6 ft 6″ with TNC connector Power supply: 2 m / 6 ft 6″ with PowerCon TRU
56 x 35 x 23 cm / 2.2 x 1.3 x 0.9″
about 14 kg / 30 lb 13 oz with batteries about 8 kg / 17 lb 10 oz without batteries

© PCE Instruments 7

English

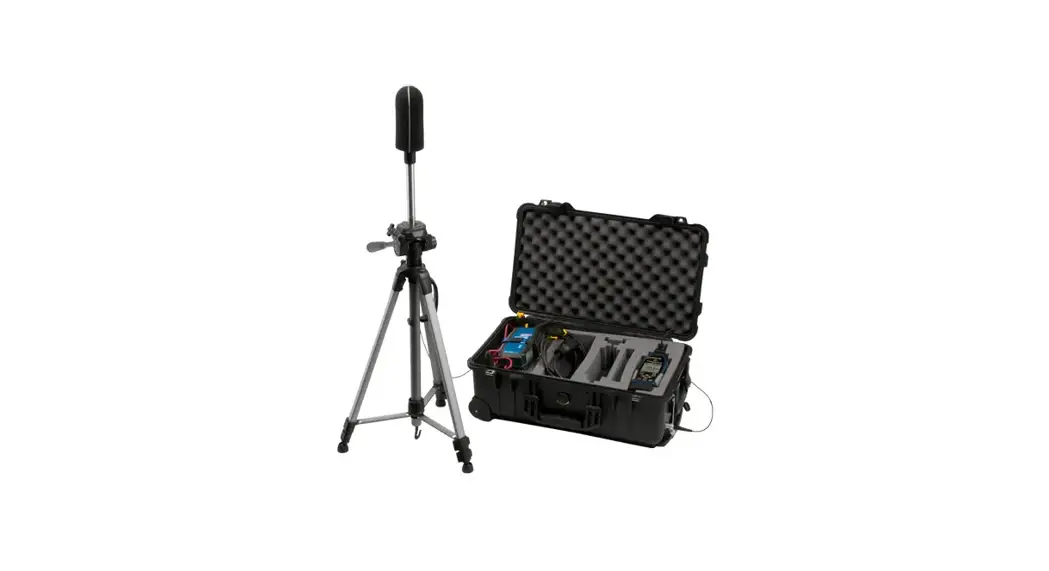

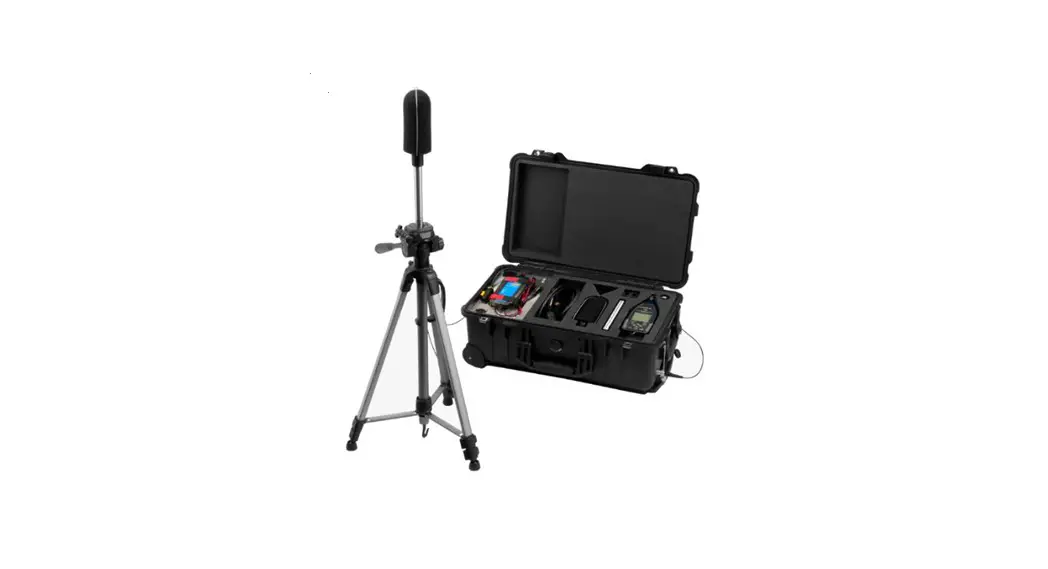

5 Device description
Microphone with wind, rain and bird protection
Connection cable Mains power
Charger Battery connection
Tripod

Microphone holder
Measurement signal cable
Noise meter (not included) Voltage supply

Carrying handle

© PCE Instruments 8

English

Carrying handle Microphone connector

Charger port

Handle

Mains power

6 Installing the measuring system
First unfold the tripod. Then guide the measurement signal cable through the microphone holder. Now connect the microphone to the measurement signal cable and screw the microphone onto its holder. Then screw the microphone holder onto the tripod. Use the measurement signal input to connect the measurement signal cable to the measuring case. Finally connect the measuring cable and the power supply cable to your sound level meter in the case.
Note: Always ensure vertical position of the microphone. Otherwise, damage through weathering may occur.

© PCE Instruments 9

English

7 Recharging the batteries
There are two methods to charge the batteries. First method If you wish to charge the batteries with the charger directly installed in the case, connect the charger to the voltage supply and to the battery supply within the case. Connect the included supply cable outside the measuring case. Second method When the temperature within the measuring case could possibly exceed 50 °C, it is recommended to use the charging method with the charger outside the case to avoid overheating which can cause the charger to turn off automatically. Connect the charger to the charger port outside the measuring case. Now connect the included supply cable to the charger directly. The different shapes of the plugs do not allow incorrect connection of the charger.
8 Contact
If you have any questions, suggestions or technical problems, please do not hesitate to contact us. You will find the relevant contact information at the end of this user manual.
9 Disposal
For the disposal of batteries in the EU, the 2006/66/EC directive of the European Parliament applies. Due to the contained pollutants, batteries must not be disposed of as household waste. They must be given to collection points designed for that purpose. In order to comply with the EU directive 2012/19/EU we take our devices back. We either re-use them or give them to a recycling company which disposes of the devices in line with law. For countries outside the EU, batteries and devices should be disposed of in accordance with your local waste regulations. If you have any questions, please contact PCE Instruments.
© PCE Instruments 10

English

PCE Instruments contact information

Germany
PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel.: +49 (0) 2903 976 99 0 Fax: +49 (0) 2903 976 99 29 [email protected] www.pce-instruments.com/deutsch
Germany
PCE Produktions- und Entwicklungsgesellschaft mbH Im Langel 26 D-59872 Meschede Deutschland Tel.: +49 (0) 2903 976 99 471 Fax: +49 (0) 2903 976 99 9971 [email protected] www.pce-instruments.com/deutsch
The Netherlands
PCE Brookhuis B.V. Institutenweg 15 7521 PH Enschede Nederland Telefoon: +31 (0)53 737 01 92 [email protected] www.pce-instruments.com/dutch
United States of America
PCE Americas Inc. 711 Commerce Way suite 8 Jupiter / Palm Beach 33458 FL USA Tel: +1 (561) 320-9162 Fax: +1 (561) 320-9176 [email protected] www.pce-instruments.com/us

France
PCE Instruments France EURL 23, rue de Strasbourg 67250 Soultz-Sous-Forets France Téléphone: +33 (0) 972 3537 17 Numéro de fax: +33 (0) 972 3537 18 [email protected] www.pce-instruments.com/french
United Kingdom
PCE Instruments UK Ltd Unit 11 Southpoint Business Park Ensign Way, Southampton Hampshire United Kingdom, SO31 4RF Tel: +44 (0) 2380 98703 0 Fax: +44 (0) 2380 98703 9 [email protected] www.pce-instruments.com/english
China
PCE (Beijing) Technology Co., Limited 1519 Room, 6 Building Zhong Ang Times Plaza No. 9 Mentougou Road, Tou Gou District 102300 Beijing, China Tel: +86 (10) 8893 9660 [email protected] www.pce-instruments.cn
Turkey
PCE Teknik Cihazlari Ltd.ti. Halkali Merkez Mah. Pehlivan Sok. No.6/C 34303 Küçükçekmece – stanbul Türkiye Tel: 0212 471 11 47 Faks: 0212 705 53 93 [email protected] www.pce-instruments.com/turkish

Spain
PCE Ibérica S.L. Calle Mayor, 53 02500 Tobarra (Albacete) España Tel. : +34 967 543 548 Fax: +34 967 543 542 [email protected] www.pce-instruments.com/espanol
Italy
PCE Italia s.r.l. Via Pesciatina 878 / B-Interno 6 55010 Loc. Gragnano Capannori (Lucca) Italia Telefono: +39 0583 975 114 Fax: +39 0583 974 824 [email protected] www.pce-instruments.com/italiano
Hong Kong
PCE Instruments HK Ltd. Unit J, 21/F., COS Centre 56 Tsun Yip Street Kwun Tong Kowloon, Hong Kong Tel: +852-301-84912 [email protected] www.pce-instruments.cn

© PCE Instruments 11
