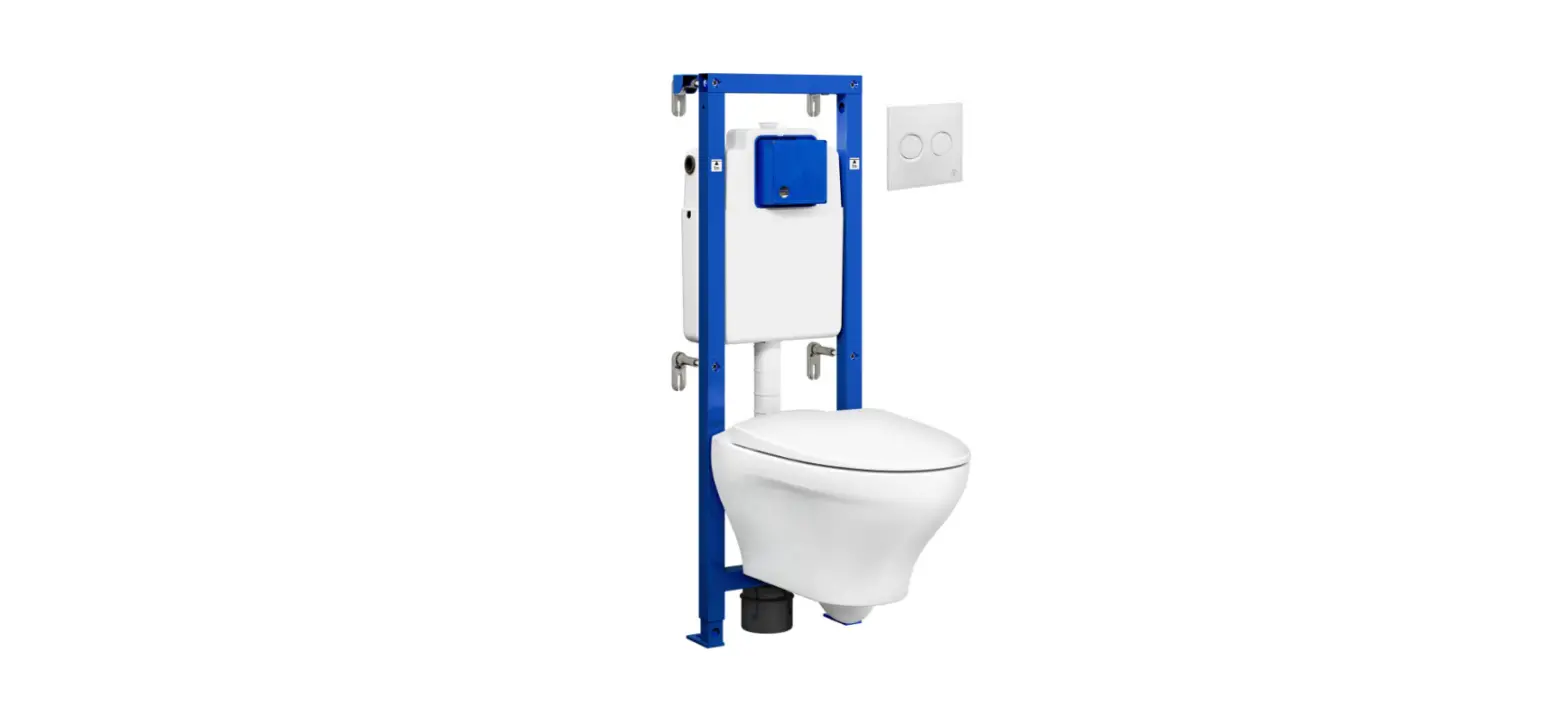

1546 Hygienic Flush Dual Flush
Product Information: Product Name: Nautic WC and Bidet
Manufacturer: Gustavsberg Website: www.gustavsberg.com Model
Numbers: – Nautic 1500, 1510, 5500, 5510 – Nautic 1546, 1591, 1596,
5546, 5591 – Nautic 1591WL, 1596WL – Nautic 5530 – Nautic 1522,
5522 – Nautic 5599 – Nautic 5598 Guarantee: The product has a
guarantee according to industry rules in every country. Usage
Instructions: 1. Installation: – Refer to the installation
instructions provided for each specific model. – Ensure that the
required clearances and dimensions are met during installation. –
Use silicon sealant (EN 15651-3, Class XS1) for sealing purposes.
2. Complaints: – If the product is faulty, despite strict quality
demands, take it to your retailer. – Bring the receipt and be
prepared to provide the product number and purchasing date. 3.
Maintenance: – Follow the maintenance instructions provided in the
user manual for each specific model. – Regularly clean the Nautic
WC and Bidet using appropriate cleaning agents. – Avoid using
abrasive materials or harsh chemicals that may damage the product.
Note: For detailed installation instructions and specific
maintenance guidelines, refer to the user manual provided with the
product. For further assistance or inquiries, visit the Gustavsberg
website at www.gustavsberg.com.
www.gustavsberg.com
SE MONTERINGSANVISNING NAUTIC WC OCH BIDÉ DK MONTERINGSVEJLEDNING NAUTIC WC OG BIDET NO MONTERINGSANVISNING NAUTIC WC OG BIDÉ
GUSTAVSBERG / SMARTER BATHROOMS
FI ASENNUSOHJE, NAUTIC WC JA PESUISTUIN
GB INSTALLATION INSTRUCTIONS NAUTIC WC AND BIDET
EE PAIGALDUSJUHENDID NAUTIC WC-DELE JA BIDEEDELE
LV UZSTDSANAS INSTRUKCIJA NAUTIC WC UN BID
LT NAUTIC UNITAZO IR BID MONTAVIMO INSTRUKCIJA
RU NAUTIC
2017
1/23
www.gustavsberg.com
2/23
Garanti. Takuu. Guarantee. Garantii. Garantija. Garantija. . Záruka.
Nautic 1500. 1510. 5500 & 5510
Nautic 1546. 1591. 1596. 5546 & 5591
Nautic 1500. 1510. 1546. 1591. 1596. 5500. 5510. 5546 & 5591
Nautic 1591WL. 1596WL
Nautic 5530
Nautic 1522. 5522
Nautic 5599
Nautic 5598
Service. Tjeneste. Huolto. Hooldus. Technin pagalba. Pakalpojums. . Oprava.
9M26S101 / 9M26S13 / 8M45S1
9M256101
Reservdelar. Reservedeler. Reservedele. Varaosat. Spare parts. Varuosad. Atsargins dalys. Rezerves daas. .
Drift & skötsel Drift og vedligeholdelse Drift og vedlikehold Asennus-, käyttö- ja hoito-ohjeet Assembly and maintenance Paigaldamine & hooldamine Montaza un kopsana Montavimas ir prieziura
3/23 4/23 5/23 5/23 6/23 7/23 8/23 9/23 10/23 11/23 12-20/23 21/23 22-23/23 23/23
23/23
www.gustavsberg.com
SE GARANTI
Produkten har garanti enligt respektive lands gällande branschvillkor.
Direktiv vid reklamation. Våra produkter är tillverkade enligt väldigt stränga kvalitetskrav. Om en produkt trots det är felaktig, ber vi er i första hand att kontakta din återförsäljare. Ärendet underlättas genom att uppvisa kvitto och uppge produktnummer och inköpsdatum.
DK GARANTI
Produktet har garanti i forhold til gældende dansk lovgivning.
Vejledning ved reklamation. Vores produkter er fremstillet i overensstemmelse med markedets strengeste krav til kvalitet. Skulle produktet mod forventning være behæftet med fejl henviser vi til den forhandler, hvor produktet er købt. Kvittering skal kunne fremvises, hvis forhandleren forlanger det, ligesom oplysninger om produktnummer og købsdato skal kunne dokumenteres.
NO GARANTI
Produktene har garanti i henhold til respektive lands gjeldende bransjevilkår.
Instrukser ved reklamasjon. Våre produkter er produsert i henhold til veldig strenge kvalitetskrav. Om et produkt til tross for dette skulle være feilaktig, ber vi deg vennligst ta kontakt med forhandleren. Vi ber deg medbringe kvittering og oppgi innkjøpsdato samt produktnummer.
FI TAKUU
Noudatamme alamme yleisiä toimitusehtoja.
Reklamaatio. Tuotteemme ovat valmistettu Villeroy & Bochin ja Gustavsbergin laatuvaatimuksien mukaisesti. Mikäli tuote kuitenkin on virheellinen pyydämme teitä kääntymään ensisijaisesti tuotteen myyjän puoleen. Käsittelyn helpottamiseksi säilyttäkää tosite tuotteen ostosta.
GB GUARANTEE
The product has a guarantee accordingly to industry rules in every country.
Instructions for complaints. Our products are made according to very strict quality demands. If the product is faulty in spite of that we ask you kindly to take it to your reatailer. We also ask you to bring the receipt and be prepared to inform about the product number and purchasing date.
EE GARANTII
Antud tootel on garantii vastavalt tehase poolt kehtestatud tingimustele.
Juhised reklamatsioonide käsitlemiseks. Meie tooted on valmistatud silmas pidades väga täpseid kvaliteedistandardeid. Juhul kui olete saanud praaktoote, palume Teil toimetada see kas meie edasimüüja juurde või võtta ühendust esindusega. Samuti palume alles hoida ostutsekk ning vajadusel anda informatsiooni tootenumbri ja ostu sooritamise aja kohta.
LV GARANTIJA
Izstrdjumam ir garantija saska ar razotja standartiem.
Instrukcija kvalittes problmu gadjum. Msu produkcija tiek razota pc oti striktiem kvalittes kritrijiem. Tacu gadjum, ja produktam tiek konstatta kvalittes problma ldzu, sazinieties ar prdevju. Ldzu, esiet gatavi ar uzrdt pirkuma ceku ar pirkuma datumu.
LT GARANTIJA
Gaminiams garantija suteikiama atsiszvelgiant ¸i konkrecsios salies kokybe. s reikalavimus.
RMgerua¯k¸szsluain¸mptiarpociadjorudska.cvije.ajupi,agpaamteiinktiaanvtapdiorkviamuojancsetiks¸i,ggriaemzstianiisoknoukmybee.r¸si
reikalavimais. Jei gaminys nekokybiskas bei nurodant pirkimo data¸.
prasome
j¸i
RU
, . . . , . , .
3/23
www.gustavsberg.com
NAUTIC 1500. 1546. 5500 & 5546
NAUTIC 1510 & 5510
R15 (1/2″)
75 mm+
min 300 mm
R15 (1/2″)
180 mm+
min 400 mm
NAUTIC 1591. 1596 & 5591
NAUTIC 1591WL & 1596WL
R15 (1/2″)
R15 (1/2″)
75 mm+
75 mm+
*
SE. Enligt Branschregler, Säker Vatteninstallation
Infästning och tätning ska ske enligt
Branschregler Säker Vatteninstallation
min 60 mm
min 60 mm
NAUTIC 1500. 1510. 5500 & 5510
Ø5mm
SILICON
EN 15651-3. Class XS1
20 mm
20 mm
4/23
www.gustavsberg.com
NAUTIC 1546. 1591. 1596. 5546 & 5591
1a*
2
mm+
4
B A
5
C
Ø5mm
3
SILICON
EN 15651-3. Class XS1
15°
Ø8
max 60mm
6
NAUTIC 1500. 1510. 1546. 1591. 1596. 5500. 5510. 5546 & 5591
Ø5mm
SILICON
EN 15651-3. Class XS1
5/23
www.gustavsberg.com
NAUTIC 1591WL. 1596WL
1a*
2
Ø5mm
3
SILICON
EN 15651-3. Class XS1
mm+
4
B A
5
C
15°
Ø8
max 60mm
6
7
8
30° Ø32mm
9
10
6/23
www.gustavsberg.com
1
2
3 Alt. A
Alt. B
Operating pressure, fill valve 0,5-10 bar Drifttryck, påfyllningsventil, 0,5-10 bar
off
Pressure test (water), fill valve. Provtryckning (vatten), påfyllningsventil Max 10 bar.
Pressure test (water) shut off valve, GB1921100503. Provtryckning (vatten) mot stängd avstängningsventil, GB1921100503 Max 16 bar.
7/23
www.gustavsberg.com
*
SE. Enligt Branschregler, Säker vatteninstallation
Infästning och tätning ska ske enligt Branschregler Säker Vatteninstallation
I
Models 5530
A
E
C D
GH
B
F
A B
C D
E
F
G
500 340 400 45 180/230
220
320
H
I
355
60
NAUTIC 5530
1a*
2
Ø5mm
3
SILICON
EN 15651-3. Class XS1
4
5
6
7
8
9
8/23
www.gustavsberg.com
NAUTIC 1522 & 5522 1
Ø5mm
2
SILICON
EN 15651-3. Class XS1
20±5
3
A
B
E
I
C
G
D
F
Models
A B
C D
E
F
G
I
1522 / 5522 700 345 400 50 180/230
220
320
60
9/23
www.gustavsberg.com
NAUTIC 5599
420 90
240
Ø5mm
SILICON
EN 15651-3. Class XS1
1a
1b
2
3
4
5
20 mm
20 mm
10/23
www.gustavsberg.com
NAUTIC 5598
A B CD 235
1
60
A
B
C
D
E
450
370
125
125
240
440
360
115
115
230
430
350
105
105
220
420
340
95
95
210
E
410
330
85
85
200
400
320
X
75
190
2
180/230
Ø5mm
3
SILICON
EN 15651-3. Class XS1
3
11/23
www.gustavsberg.com
1
2
3
4
5
6
7
8
9
10
11
12
Klick
Klik Uzfiksuoti Cvak
12/23
www.gustavsberg.com
1
2
3
4
OFF
5
6
7 Torx 25
8
9
10
11
45°
13/23
www.gustavsberg.com
12 14 17
13
15 18
16
Klick
Klik Uzfiksuoti Cvak
19
25
20
21
22
23
24
25
Klick Klik Uzfiksuoti Cvak
14/23
26
ON
www.gustavsberg.com
4 l
6 l
Factory settings / Fabriksinställningar
15
13 = 4 liter
4 = 2,5 liter
1
2
3
4
13
3
5
6
OFF
7 Torx 25
8
9
10
4 liter = 210 mm
11
15/23
6 liter = 230 mm
12 a 12 b
45° 13
13 = 4 liter
1 = 6 liter
www.gustavsberg.com
14
15
16
17
4 = 2,5 liter
18
Klick
Klik Uzfiksuoti Cvak
6 = 3 liter
19
20
21
25
22
23
24
25
26
27
Klick
Klik Uzfiksuoti Cvak
28
ON
16/23
www.gustavsberg.com
1
2
3
OFF
4
5
6
7
Torx 25
8
9
10
17/23
11
12
13
14
15
www.gustavsberg.com
16
17
18
B
19
20
A
21
22
45°
23
24
25
26
27
28
29
18/23
30
31
32
www.gustavsberg.com
33
34
35
36
37
38
25
39
40
41
42
43
19/23
44
Klick Klik Uzfiksuoti Cvak
45
ON
www.gustavsberg.com
1
OFF OFF
2
R15 (1/2″)
4
3
R15 (1/2″)
5
6
7
ON
ON
20/23
www.gustavsberg.com
9M26S101. 9M26S136. A
B
8M45S101
1
C
D
2
3
4
21/23
www.gustavsberg.com
9M256101 1
A
B
C
D
2
3
4
5
22/23
www.gustavsberg.com
6
RESERVDELAR. RESERVEDELER. RESERVEDELE. VARAOSAT. SPARE PARTS. VARUOSAD. ATSARGINS DALYS. REZERVES DAAS. .
DRIFT & SKÖTSEL DRIFT OG VEDLIGEHOLDELSE DRIFT OG VEDLIKEHOLD ASENNUS-, KÄYTTÖ- JA HOITO-OHJEET ASSEMBLY AND MAINTENANCE PAIGALDAMINE & HOOLDAMINE MONTAZA UN KOPSANA MONTAVIMAS IR PRIEZIURA
Art nr: GB1921100293, WC Nautic Bidet 2017 oil / 8. 2020-02-17
23/23
Sweden www.gustavsberg.com/se/
Denmark www.gustavsberg.com/dk/
Norway www.gustavsberg.com/no/
Suomi/Finland www.gustavsberg.com/fi/
Estonia www.gustavsberg.com/ee/
Latvia www.gustavsberg.com/lv/
Lithuania www.gustavsberg.com/lt/
www.gustavsberg.com/ua/
www.gustavsberg.com/ru/
