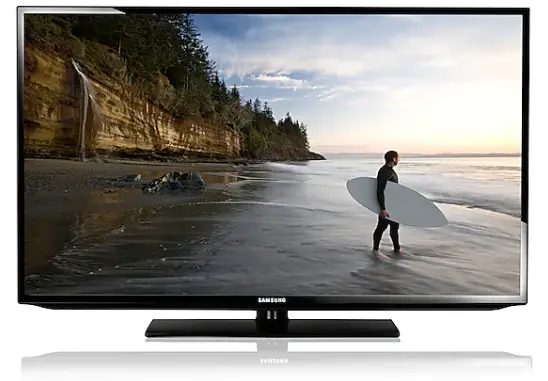

SAMSUNG-logoSAMSUNG BN68-15320A-00 Smart TV SAMSUNG-BN68-15320A-00-Smart-TV-product

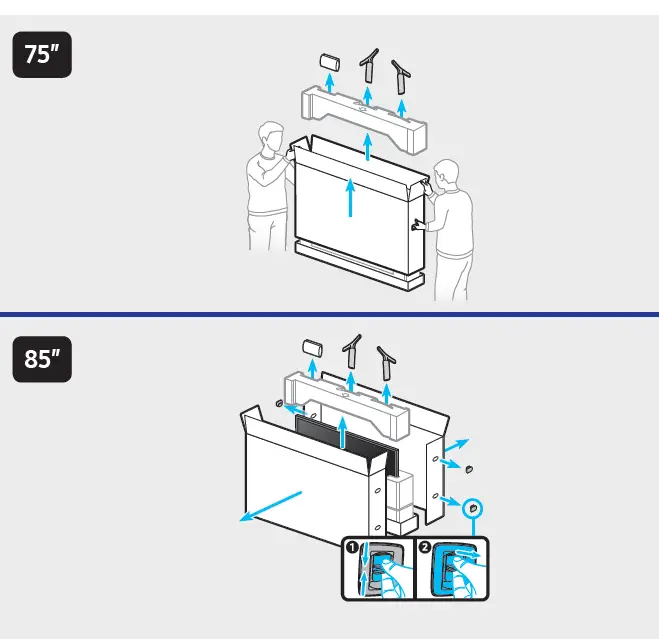

What’s In The BoxSAMSUNG-BN68-15320A-00-Smart-TV-fig-9

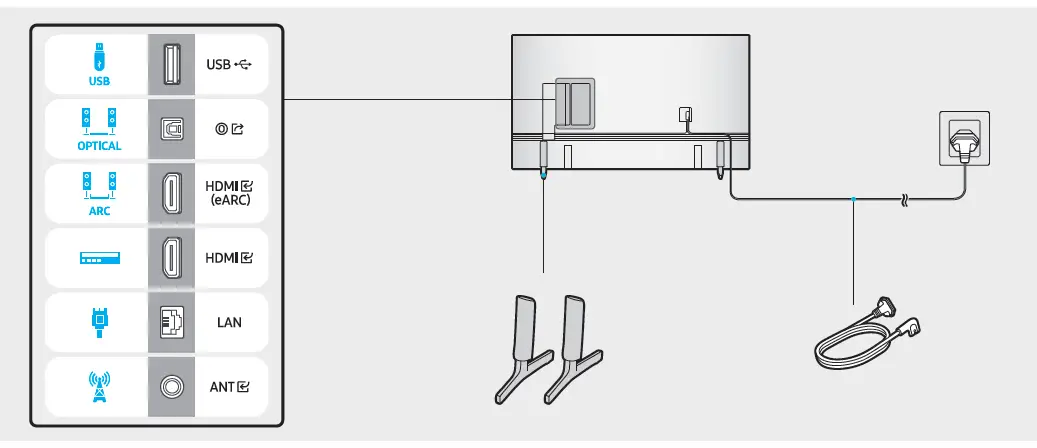

OverviewSAMSUNG-BN68-15320A-00-Smart-TV-fig-10

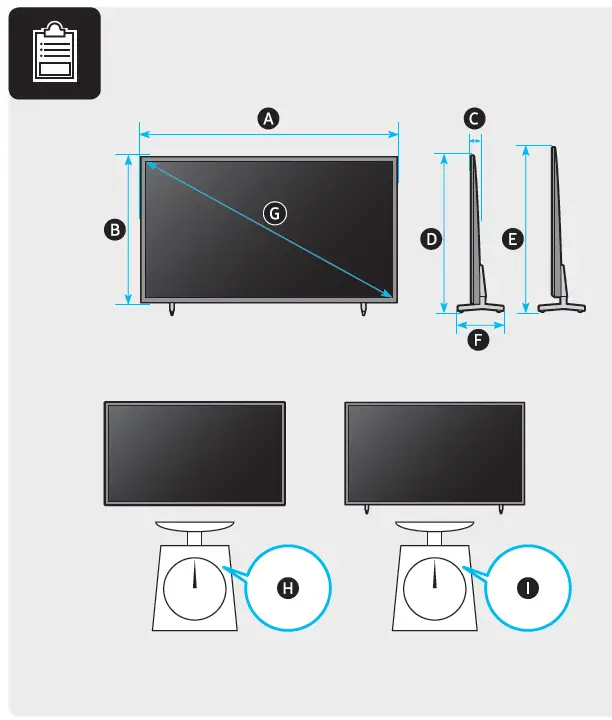

DimensionsSAMSUNG-BN68-15320A-00-Smart-TV-fig-7



A

B

C

D

E

F

G

H

I



75BU8***

66.0 inches (1676.7 mm) (167.67 cm)37.8 inches (960.3 mm) (96.03 cm)1.0 inches (26.6 mm) (2.66 cm)39.6 inches (1005.5 mm) (100.55 cm)40.6 inches (1030.5 mm) (103.05 cm)13.4 inches (340.4 mm) (34.04 cm)

74.5 inches (189 cm)



69.2 lbs (31.4 kg)



70.5 lbs (32.0 kg)



85BU8***

74.8 inches (1900.9 mm) (190.09 cm)42.8 inches (1086.2 mm) (108.62 cm)1.1 inches (26.9 mm) (2.69 cm)44.5 inches (1129.1 mm) (112.91 cm)45.5 inches (1154.1 mm) (115.41 cm)15.6 inches (396.6 mm) (39.66 cm)

84.5 inches (214 cm)



91.5 lbs (41.5 kg)



93.7 lbs (42.5 kg)

SAMSUNG-BN68-15320A-00-Smart-TV-fig-8

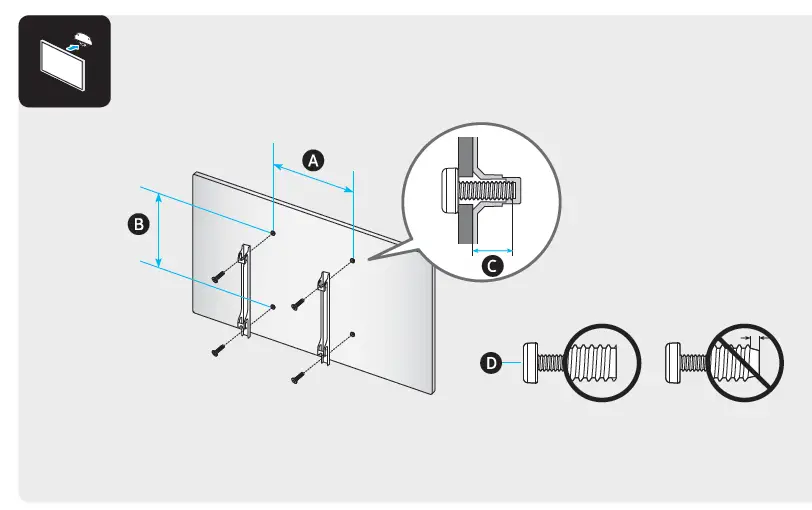

 VESA   x (mm)(mm)x 4
75BU8***400 x 400

11-13



M8

85BU8***600 x 400

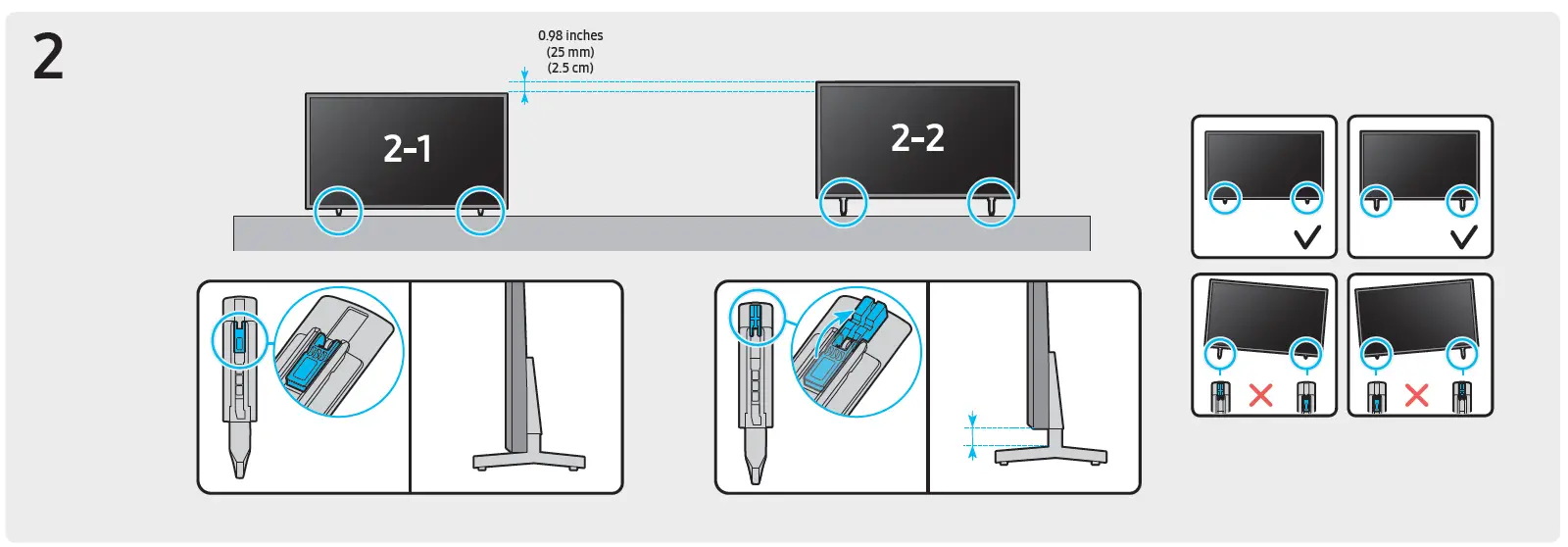

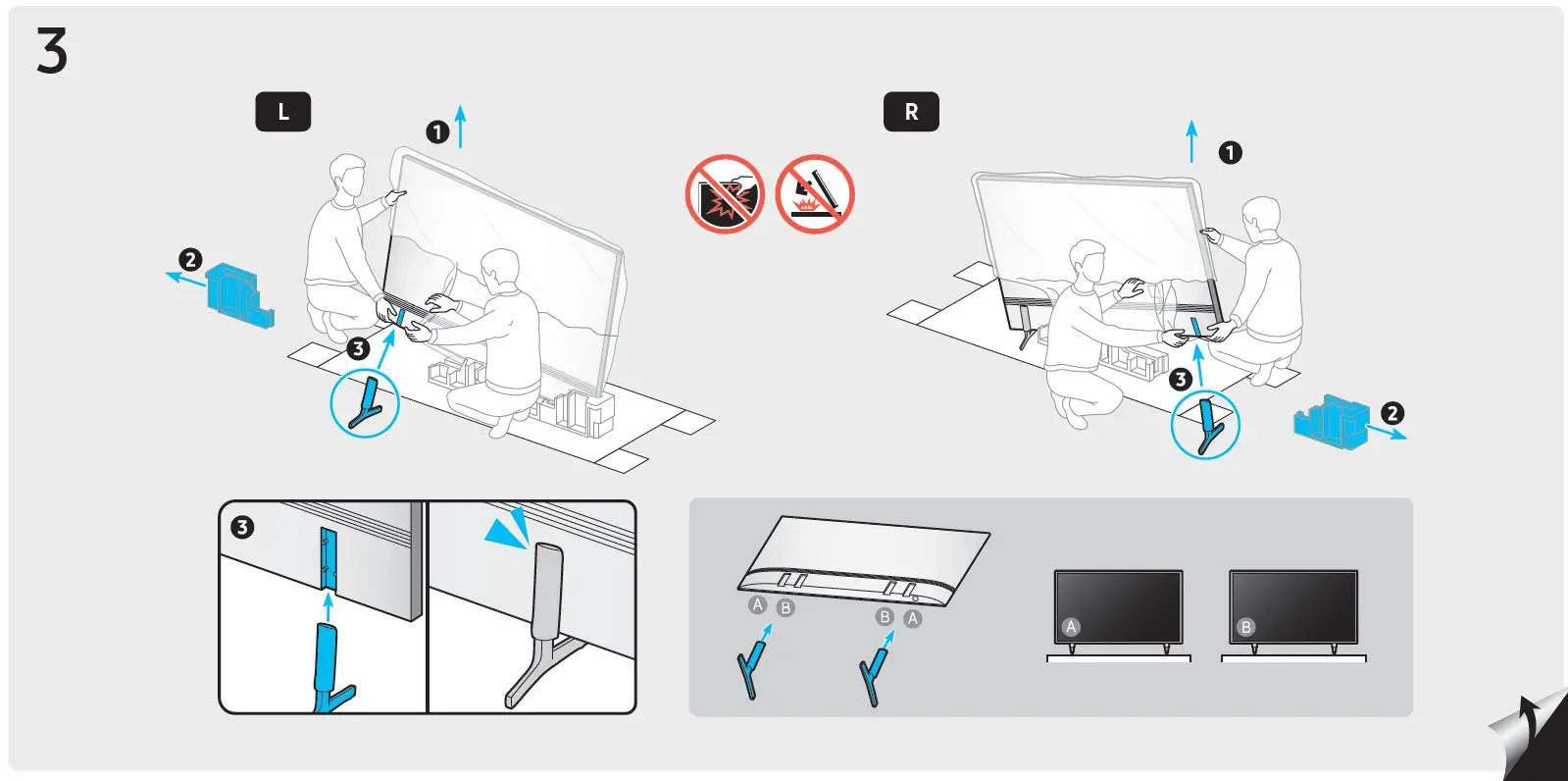

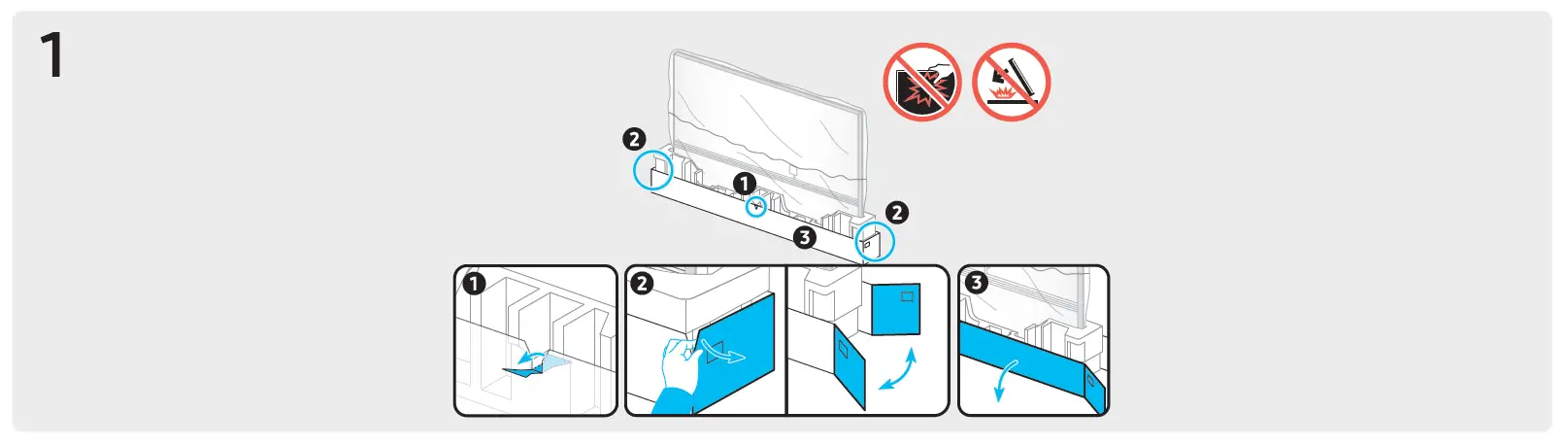

Installation InstructionsSAMSUNG-BN68-15320A-00-Smart-TV-fig-2SAMSUNG-BN68-15320A-00-Smart-TV-fig-3SAMSUNG-BN68-15320A-00-Smart-TV-fig-4

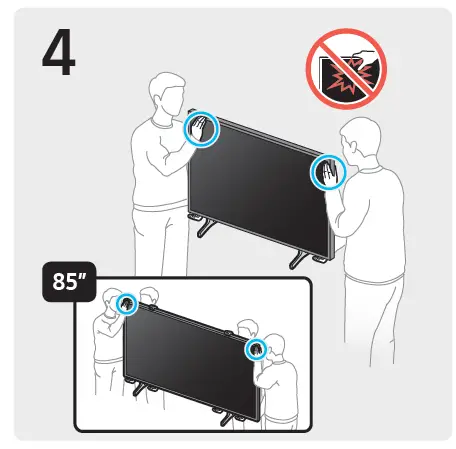

Caution
SAMSUNG-BN68-15320A-00-Smart-TV-fig-5

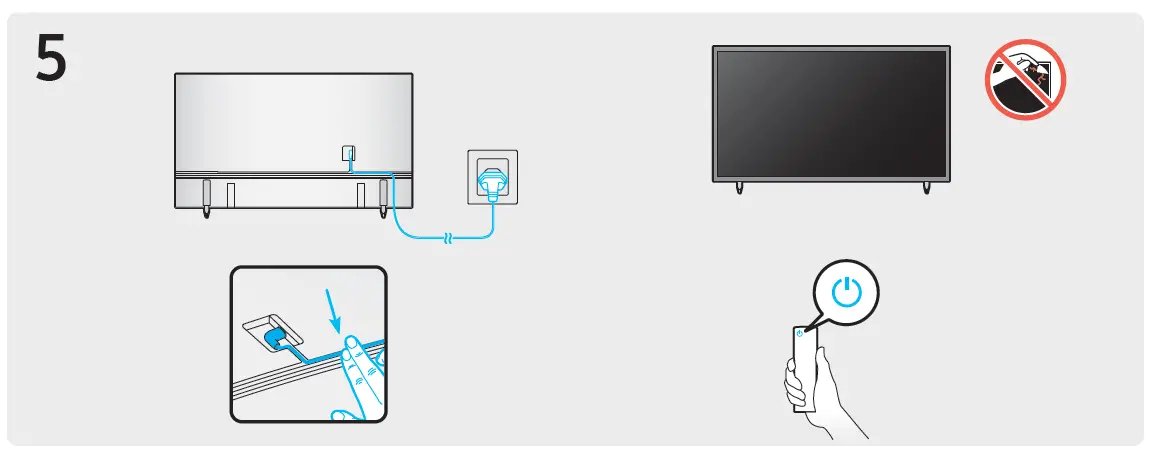

How to Plug-InSAMSUNG-BN68-15320A-00-Smart-TV-fig-6
