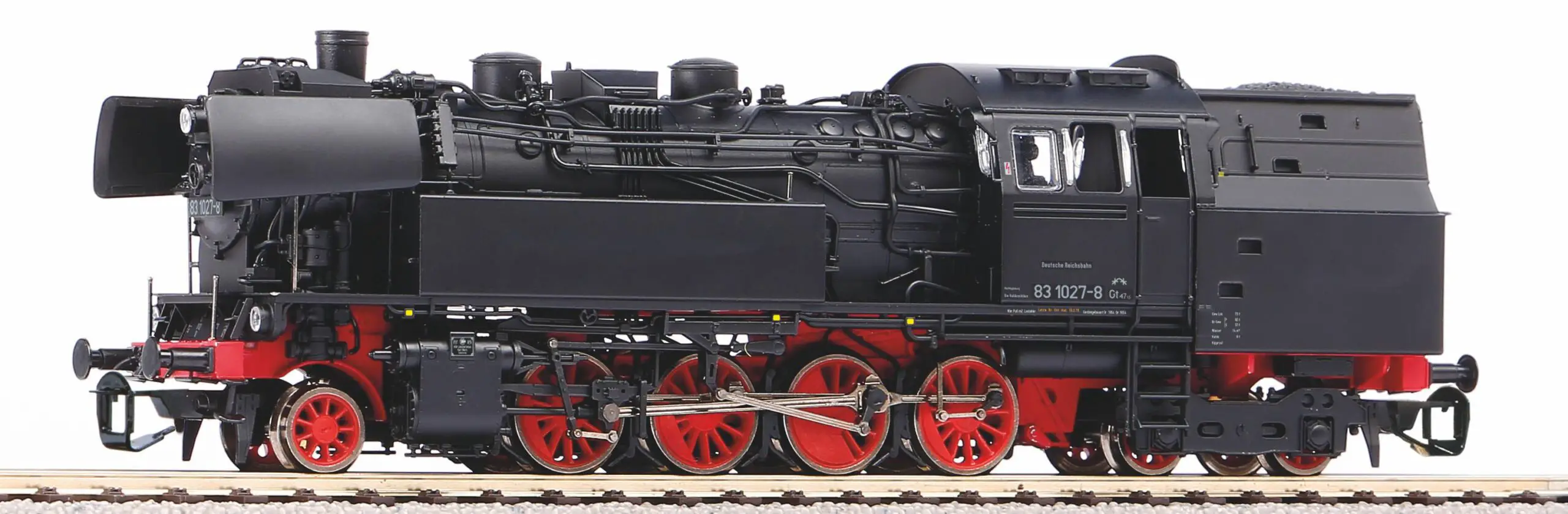

PIKO BR 83.10-TT Sound Decoder and Steam Generator
INSTALLATION INSTRUCTIONS

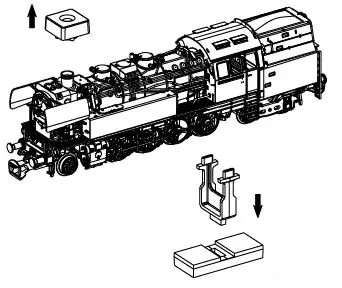

- Remove transport safety device

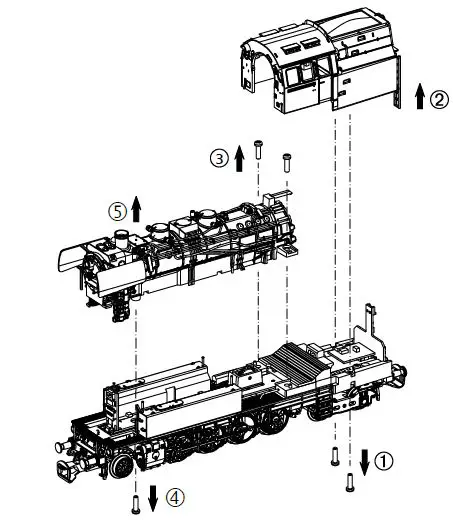

- Removing the boiler and cab

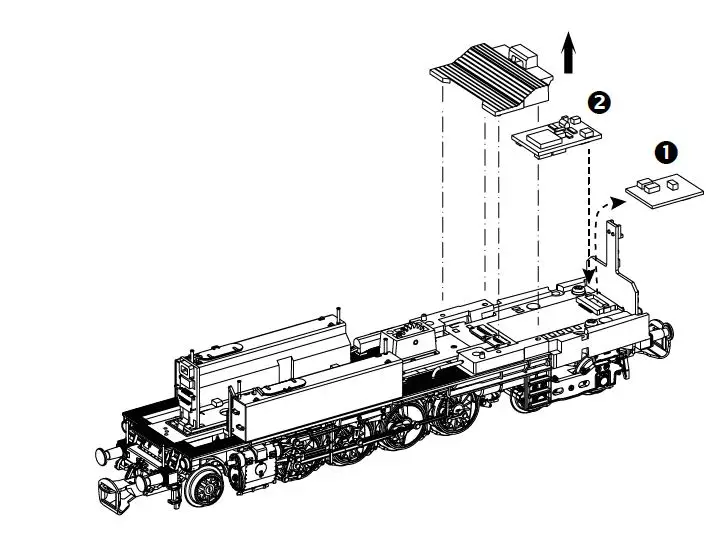

- Installing Decoder

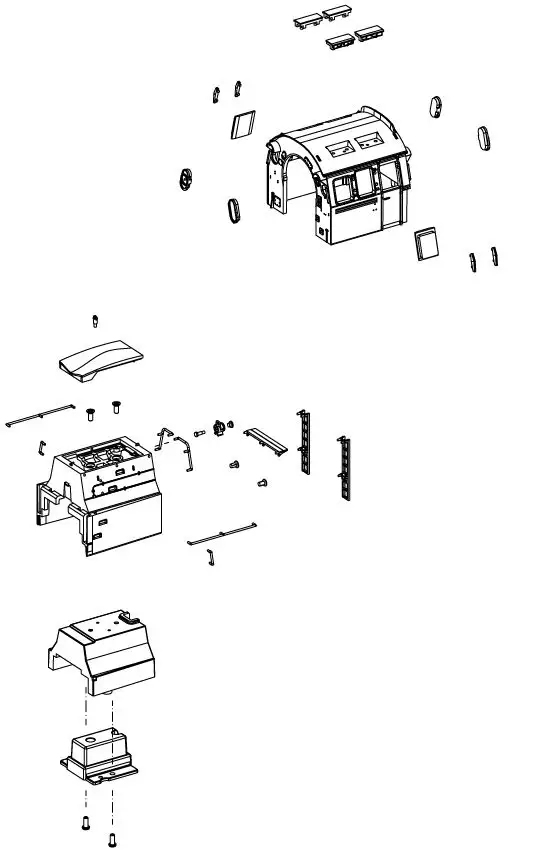

- Additional cab and coal bunker detail parts

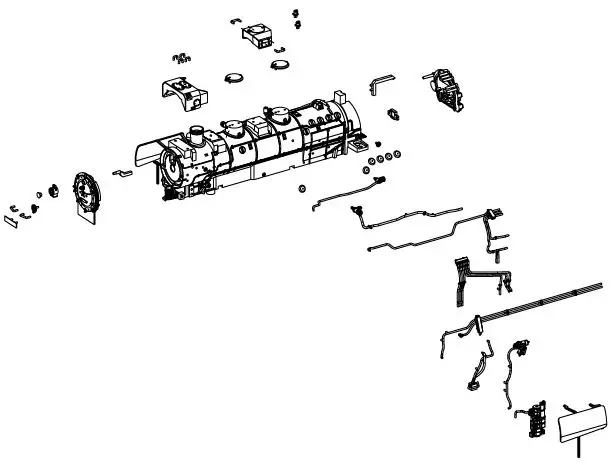

- Additional boiler detail parts

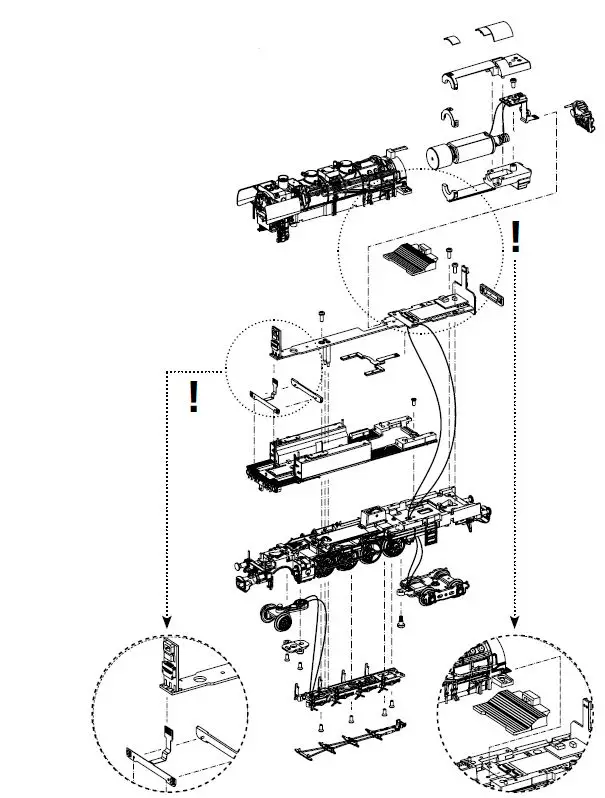

- Remove main board+motor

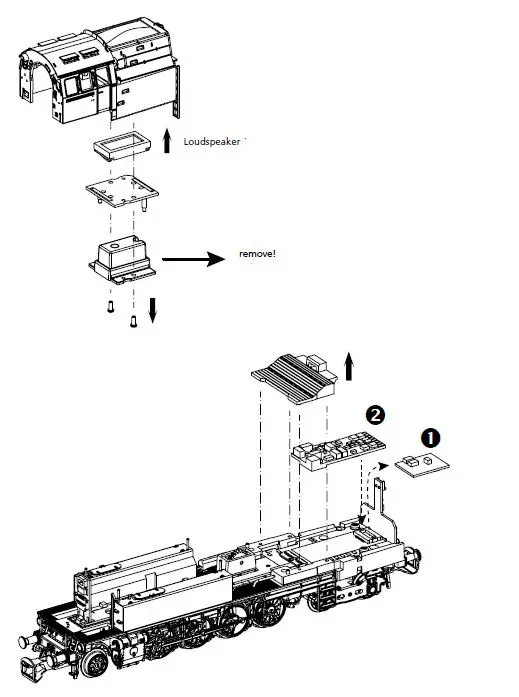

- Retrofitting sound

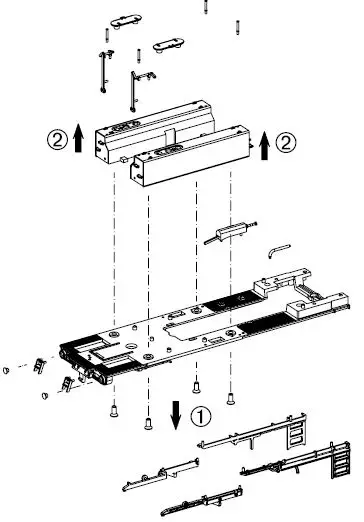

- Additional water tank detail parts

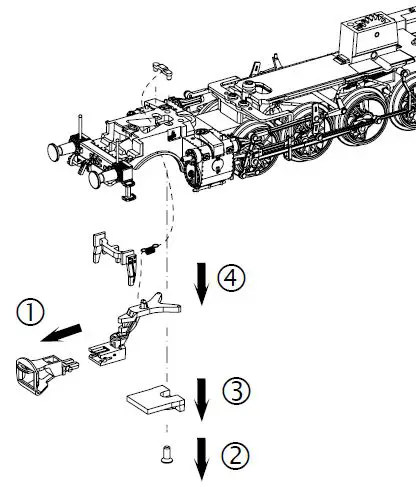

- Coupling change / Coupling drawbar disassembly

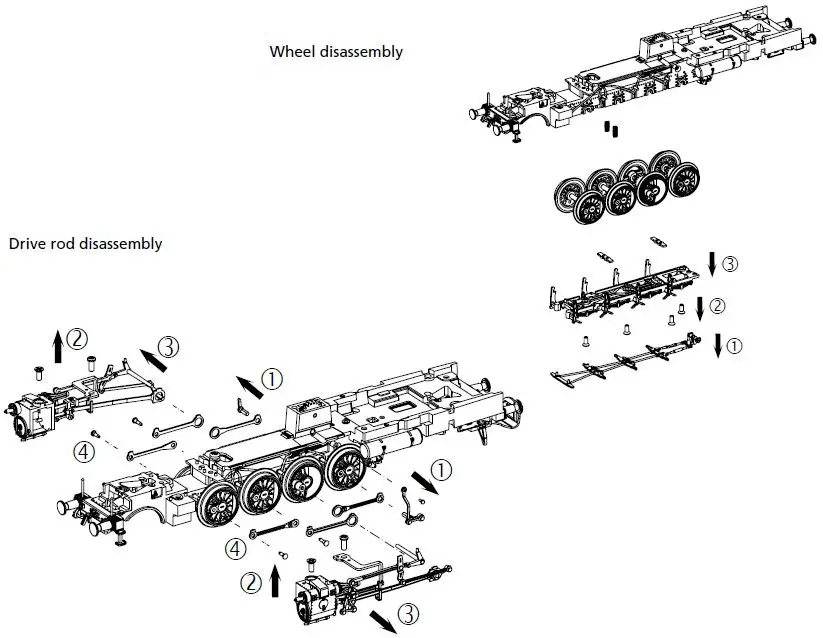

- Wheel disassembly Drive rod disassembly

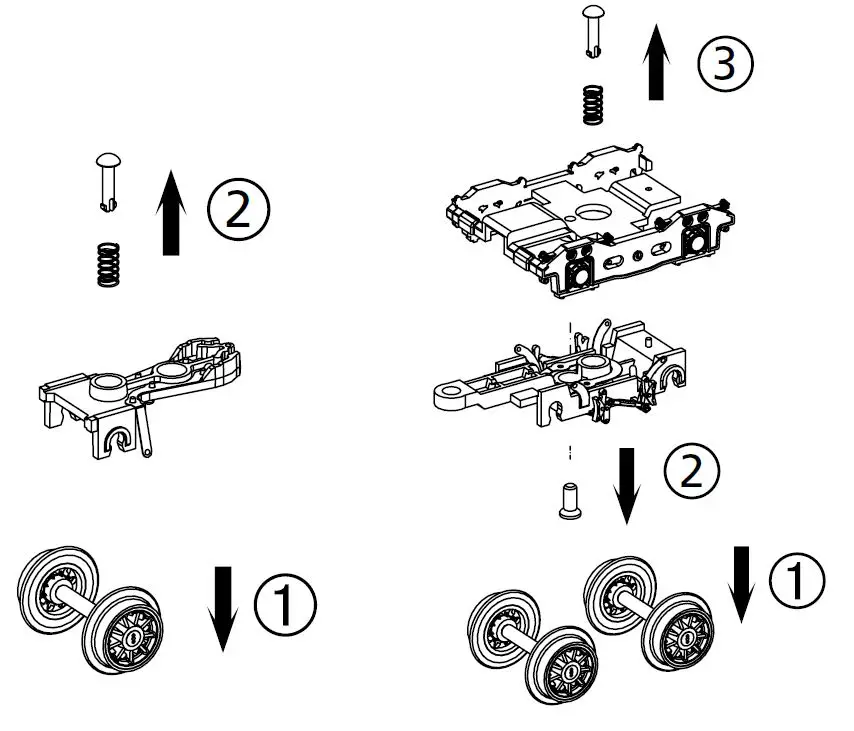

- Leading / trailing truck assembly
- Additional chassis detail parts
- Component only for driving operation w/o coupler

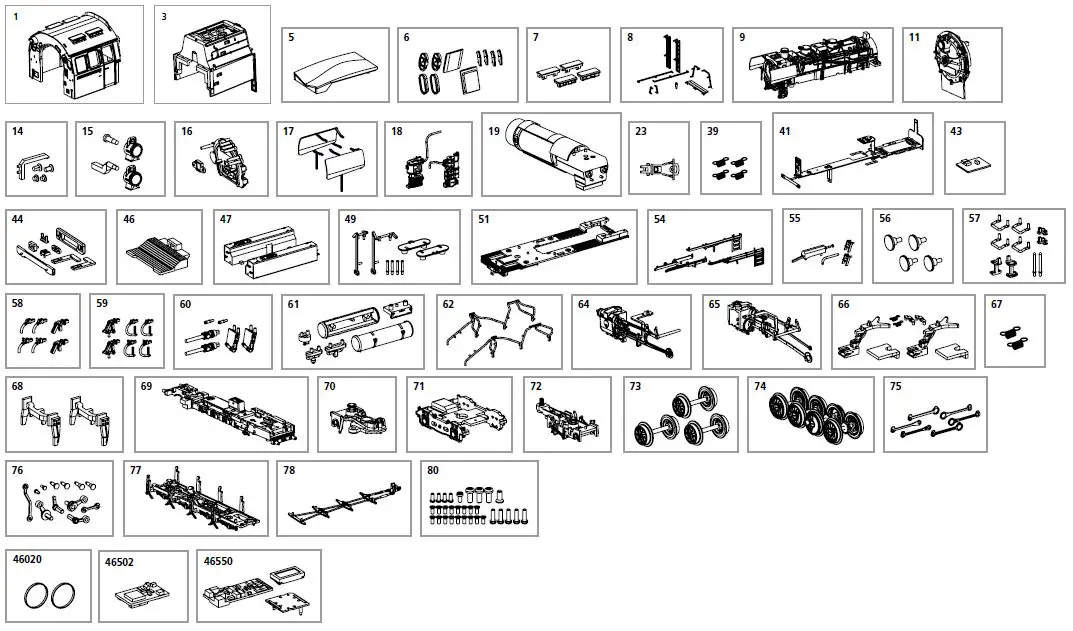

Spare parts
Description
| Bezeichnung / Description | ET-Nr. / spare part N° | PG* |
| Führerhaus komplett / Driver cab, complete | 47120-01 | 12 |
| Kohlekasten komplett / Coal bunker, complete | 47120-03 | 12 |
| Kohlenaufsatz / Coal bunker w coal tower | 47120-05 | 7 |
| Fenster, Windabweiser / Window, Air deflector | 47120-06 | 10 |
| Dachaufsatz (4-tlg.) / Roof cover (set of 4) | 47120-07 | 7 |
| Trittbrett, Handstangen, Leiter, Zylinder – Kohlekasten / Step, Handrails, Ladder, Cylinder – Coal bunker | 47120-08 | 8 |
| Kessel komplett (ohne Rauchkammertür) / Boiler, complete (w/o Smoke box door) | 47120-09 | 17 |
| Rauchkammertür komplett / Smoke box door, complete | 47120-11 | 10 |
| Leuchtstäbe / Light bars | 47120-14 | 6 |
| Lampe oben (2 Stück) mit Leuchtstäben / Lamp top (2 pcs.) w light bars | 47120-15 | 8 |
| Kesselrückwand / Cab instruments wall | 47120-16 | 6 |
| Windleitbleche / Air deflector | 47120-17 | 9 |
| Luftpumpe, Speisepumpe / Air pump, Feed pump | 47120-18 | 7 |
| Motor mit Motorhalter komplett / Motor with motor holder complete | 47120-19 | 15 |
| Kupplung / Coupling | 47220-23 | 6 |
| Feder (Rahmen) 4 Stück / Spring (chassis), 4 pcs. | 40100-39 | 5 |
| Leiterplatte komplett / PCB complete | 47120-41 | 18 |
| Brückenstecker / Strapping plug | 47460-43 | 10 |
| Lichtabdeckungen / Light covers | 47120-44 | 8 |
| Inneneinrichtung / Interior | 47120-46 | 6 |
| Wasserkasten links-rechts / Water tank left-right | 47120-47 | 11 |
| Deckel, Deckelöffner, Griffe – Wasserkasten / Cover, Opener watertank cover, Handrails – water tank | 47120-49 | 10 |
| Umlauf mit Leuchteinsätzen / Circulation with light inserts | 47120-51 | 9 |
| Anbauteile Umlauf seitlich / Small parts for circulation lateral | 47120-54 | 7 |
| Anbauteile Umlauf / Small parts for circulation | 47120-55 | 7 |
| Puffer (4-tlg.) / Buffer (4 pcs.) | 47120-56 | 6 |
| Anbauteile Pufferbohle / Small parts buffer beam | 47120-57 | 8 |
| Zughaken, Bremsschlauch (kurz) / Draw hook, brake hose (short) | 47120-58 | 7 |
| Bezeichnung / Description | ET-Nr. / spare part N° | PG* |
| Zughaken, Bremsschlauch (lang) / Draw hook, brake hose (long) | 47120-59 | 7 |
| Schutzrohr, Zylinderstange, Blech Pufferbohle / Protective tube, cylinder rod, Sheet metal buffer plank | 47120-60 | 8 |
| Ventil, Luftkessel, Werkzeugkasten, Ablassbehälter / Valve, Air boiler, Toolbox, Drainage tank | 47120-61 | 8 |
| Sandrohre / Sand pipes | 47120-62 | 6 |
| Zylinder mit Gestänge links / Cylinder with linkage, left | 47120-64 | 13 |
| Zylinder mit Gestänge rechts / Cylinder with linkage, right | 47120-65 | 13 |
| Kupplungsschacht, Abdeckung, Feder (2 Sets) / Coupling shaft, cover, spring (2 sets) | 47120-66 | 8 |
| Kupplungfeder (2 Stück) / Spring (2 pcs.) | 47120-67 | 5 |
| Schienenräumer (2 Stück) / Rail scraper (2 pieces) | 47120-68 | 7 |
| Lokrahmen mit Zahnräder / Loco chassis w gearwheels | 47120-69 | 16 |
| Vorläufer mit Radschleifer / Precursor with wheel grinder | 47120-70 | 8 |
| Drehgestellblende mit Feder / Bogie cover with spring | 47120-71 | 10 |
| Drehgestellrahmen mit Radschleifer, Ansatzschraube / Bogie frame with wheel grinder, screw | 47120-72 | 10 |
| Radsatz Vorläufer (3 Stück) / Wheelset forerunner (3 pcs.) | 47120-73 | 11 |
| Treibradsatz (4 Stück) / Wheelset drive (4 pcs.) | 47120-74 | 13 |
| Kuppelstangen / Coupling rods | 47120-75 | 12 |
| Gegenkurbel, Kurbelbolzen, Niet / Counter crank, crank pin, rivet | 47120-76 | 9 |
| Achshalter mit Radschleifer / Wheel holder w contact plate | 47120-77 | 8 |
| Bremsgestänge / Brake construction | 47120-78 | 6 |
| Schrauben / Screws | 47120-80 | 7 |
| ET aus unserem Standard-Programm / Spare parts standard range | ||
| Haftreifen (10 Stck.) / Friction tyres (set of 10) | 46020 | |
| PIKO SmartDecoder XP 5.1 Next 18 / PIKO SmartDecoder XP 5.1 Next 18 | 46502 | |
| PIKO SmartDecoder XP 5.1 Sound / PIKO SmartDecoder XP 5.1 Sound | 46550 |
Please note:
Safety instructions in other languages, please see: www.piko-shop.de
PIKO Spielwaren GmbH Lutherstraße 30 96515 Sonneberg GERMANY Tel. +49 (3675) 8972 – 55 (dienstags und donnerstags von 16 – 18 Uhr)
