Ds18 Pro-x6.4msq 6.5x6.5 Inch Square Midrange Loudspeaker Owner's Manual

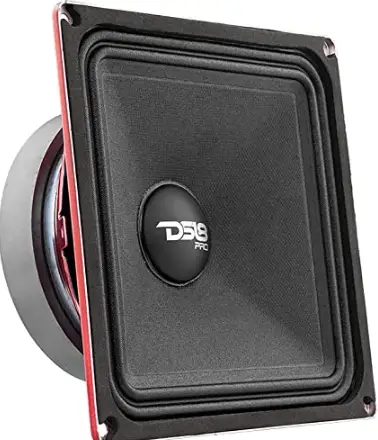

DS18 PRO-X6.4MSQ 6.5X6.5 Inch Square Midrange Loudspeaker

overview

Specifications

• Nominal Diameter  . . . . . . . . . . . . . . . . . . . . . 6.5×6.5” Square
• Nominal Impedance  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 ohms
• RMS Power Handling  . . . . . . . . . . . . . . . . . . . . . . . . . . . 250W
• MAX Power Handling  . . . . . . . . . . . . . . . . . . . . . . . . . . . 500W
• Sensitivity (1w/1m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95 dB

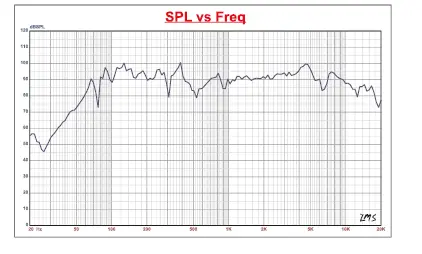

• Frequency Response  . . . . . . . . . . . . . . . . . . . . 80-16.5KHz
• Recommended Hi Pass Crossover …120 HZ

Motor

• Voice Coil Diameter  . . . . . . . . . . . . . . . . . 1.5” / 38.6mm
• Voice Coil Former Material  . . . . . . . . . . . . Kapton
• Winding Material  . . . . . . . . . . . . . . . . . . . . . . . . . . CCAW
• Cone Material  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Paper / Papel
• Dust Cap Material . . . . . . . . . . . . . . . . . . . . . Paper / Papel
• Surround Material . . . . . . . . . . . . . . . . . . . . . . . . . Cloth / Tela
• Basket Material . . . . . . . . . . . . . . . . . . . . . . . . . . Steel / Acero
• Basket Color . . . Glossy Red / Rojo Brillante
• Magnet Material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ferrite / Ferrita
• Magnet Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Oz
• Displacement Volume  . . . . . . . . . . . . . . . . . . . . . . . 0.32L

Thiele & Small Parameters

• Equivalent Vol  Vas . . . . . . . . . . 7.613L
• Excursion (one way)  . . . . . . . 8.2mm
• Free Air Resonance  ………..  Mmd . . . . . . . . . 196.2g
• Mechanical Factor  . . . . . . . . . . . . 120Hz
• Electrical Factor  . . . . . . . . . . 8.184
• Total Factor  . . . . . . . . . . 1.053
• Moving Mass . . . . . . . . . . . 0.933
• Bl Factor . . . . . . . . 12.575g
• VC Inductance . . . . . 0.14 mm/N
• Dc Resistance  . . . . . . . . . . . 5.536
• Mechanical Mass  . . . . . . . . . 4.22mH

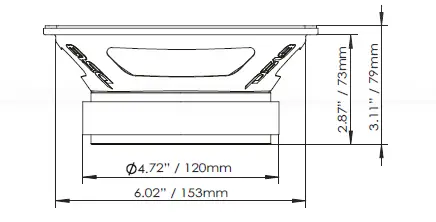

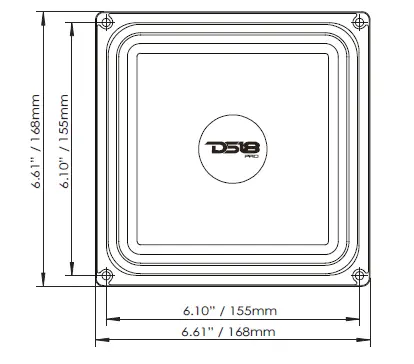

Measurements / Mediciones

• Overall Diameter. . . . . . . . . . . . . . . . . . . 6.61″ X 6.61”/ 168 X 168mm
• Overall Depth  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.11” / 79mm
• Front Mount Baffle Cutout .. . . . . . . . . . . . . . . . . . . . . . . . . . . 6.02″ X 6.02”/ 153 x 153mm
• Mouting Depth . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.87” / 73mm
• Motor Diameter  . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.72” / 120mm
