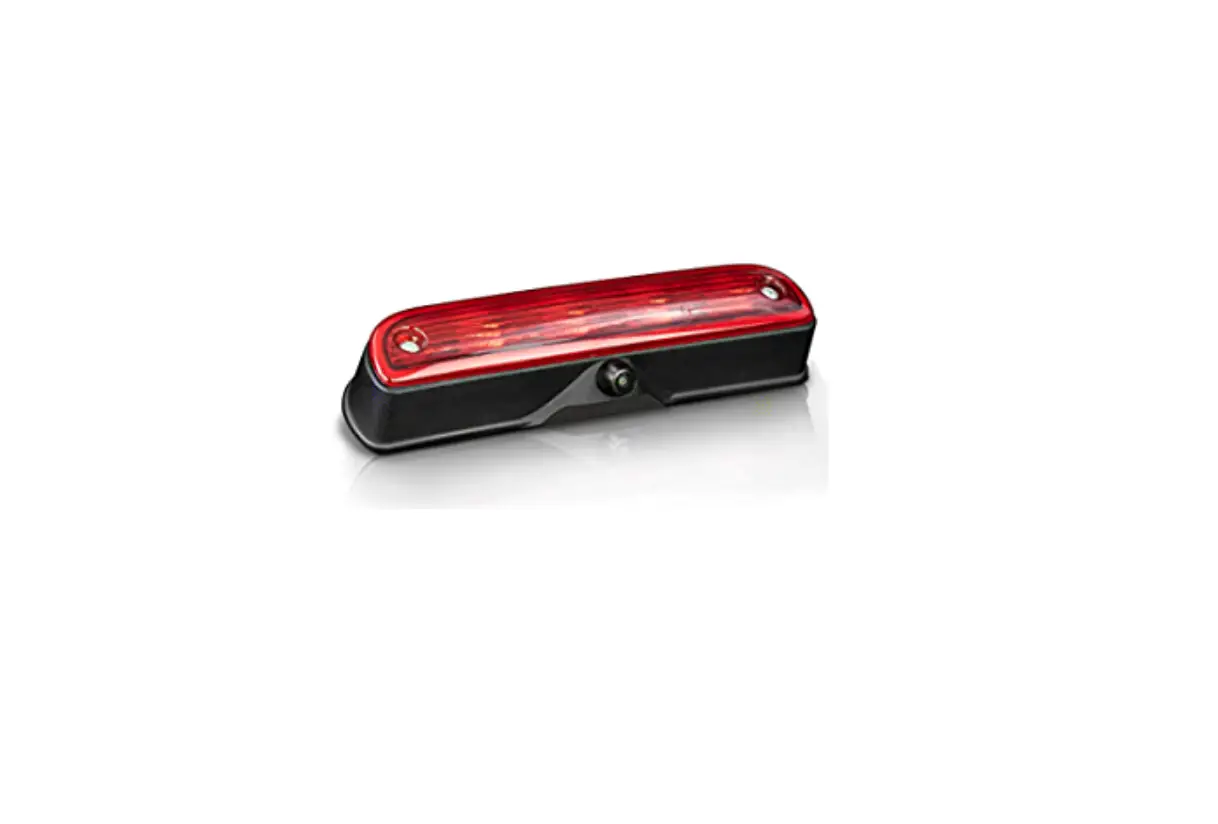

X-RVC290-MK2 Rear View Camera
Product Information:
- Product Name: X-RVC290-MK 2
- Product Type: Brake Light Rear View Camera
- Compatibility: Designed for use with FIAT Ducato III based
vehicles and motor homes - Features: Water- and dustproof (IP68 rated), high-quality parts
and materials
Product Usage Instructions:
- Loosen the two Phillips cross recess screws to remove the brake
light reflector housing. - Screw in and tighten the stainless steel mounting bolts by hand
(5Nm) with a dab of Loctite, if possible. - Route the main cable from the naviceiver in the vehicle to the
brake light opening in the upper rear section of the vehicle. - For power and RCA video signal, connect the main cable to the
XZENT X-F270’s “Anschlussblock E” (switched 300mA power connector
block). - Connect the 2.5 mm jack output of the camera sensor to the
black counterpart on the main wire. Wrap some isolating tape around
it to prevent water from entering the connector. - Insert the camera sensor into the cutout below the camera
housing. - Re-mount the brake light reflector housing on top of the main
camera housing using the original Phillips cross-recess
screws. - Perform a function test after connecting the main cable to the
control unit in the dashboard (no picture provided).
Note: Ensure that you use the included
connection cable exclusively. Altering or replacing it will void
your warranty. The camera is water- and dustproof with an IP68
rating. However, avoid vehicle cleaning using high-pressure water
and steam jet devices, as it may cause damage to IP69K rated camera
models. Maintain a distance of at least one meter between the water
nozzle and the camera housing.
RCA / Cinch Video Signal (CVBS)
Fuse 0.5 A
Red: DC 9 ~ 16 V Black: GND
11.0 m
30 cm
2.5 mm jack
· BITTE BEACHTEN:
Verwenden Sie ausschließlich das mitgelieferte Anschlusskabel. Bei Nichtbeachtung erlischt Ihr Garantieanspruch.
Die Kamera ist nach der DIN EN Schutzklasse IP68 vor dem Eindringen von Schmutz- und Salzwasser geschützt. Sollte die Kamera jedoch Hochdruckwasser-Reinigungsgeräten (Dampfstrahl) ausgesetzt werden, können selbst IP69K spezifizierte Modelle durch eindringendes Wasser beschädigt werden. Es ist daher ein Abstand von mind. 100 cm von der Strahldüse einzuhalten.
· CAUTION:
Use the included connection cable exclusively. Altering or replacing it will void your warranty.
The camera is water- and dustproof and has been licensed according to the international standard IP68. However, vehicle cleaning using high pressure water and steam jet devices may still lead to damage of IP69K rated camera models by water intrusion. Keep a distance of at least one meter between the water nozzle and the camera housing.
X-RVC290-MK 2
BRAKE LIGHT REAR VIEW CAMERA FOR FIAT DUCATO
HAUPTMERKMALE
· Fahrzeugspezifische, hochauflösende BremslichtRückfahrkamera für FIAT Ducato III (Typ 250/251, 2006>2014 und Typ X290, ab 2014, Serie 8 ab 2021 Fahrzeuge und analoge Typvarianten
· Systemdesign welches sich in das Original DucatoBremslicht integriert (homologationskonform)
· Auftrennbares Systemkabel mit 0.30 m + 11 m Länge · Hochwertiger CMOS-Bildsensor mit geringem
Stromverbrauch · Detailliertes kontrastreiches Bild auch unter
Dämmerungsbedingungen · Kunststoffgehäuse mit Befestigungsbolzen und
Schrauben aus Edelstahl
KEY FEATURES
· Vehicle specific high resolution brake light rear view camera for FIAT Ducato III (Type 250/251, 2006>2014, Type X290 as of 2014, Serie 8 as of 2021) vehicles and further types based on identical vehicle chassis
· System design integrating the original Ducato brake light to retain road use homologation
· Separable system cable with 0.30 m + 11 m cable length
· High quality CMOS picture sensor with low power consumption
· Detailed high contrast picture under twilight conditions · Plastic injection main housing with stainless steel
fixation bolts
BESCHREIBUNG:
Dieses XZENT Rückfahrkamera Modell wurde für die Verwendung mit FIAT Ducato III basierten Fahrzeugen entwickelt. Dieses Produkt setzt auf qualitativ hochwertige Bestandteile und Materialien um einen zuverlässigen und langlebigen Betrieb in den genannten Zielfahrzeugen zu garantieren.
Die X-RVC290 bietet einen großen 125° horizontalen Blickwinkel. Die Kamera ist kompatibel mit vielen Moniund Naviceivern die über einen CVBS (Cinch) Rückfahrkamera Eingang verfügen.
DESCRIPTION:
This XZENT rear view camera model has been developed for use with FIAT Ducato III based vehicle and motor homes in particular. This camera product deploys high quality parts and materials though out, to provide reliable operation and appropriate longevity in the target vehicles mentioned.
The X-RVC290 offers a large 125° horizontal viewing angle. The camera complies with a great variety of moniand naviceiver models made for CVBS (Cinch) rear view cam signal input.
DE INSTALLATION
EN INSTALLATION
1
1. Die beiden Kreuzschlitz
1. Loosen the two Phillips
Schrauben lösen
cross recess screws
4
GND +12V Cinch
5
6
2
2. Bremlicht-Reflektor-
2. Remove the brake light
gehäuse abziehen
reflector housing
7
Den weißen Systemstecker abstecken
Un-connect the white system plug of the vehicle
3
3. Die Montagebolzen aus Edelstahl einschrauben
3. Screw in and tighten the stainless steel mounting
und unter Zugabe von
bolts by hand (5Nm). Use a
etwas Loctite handfest
dab of Loctite, if possible
anziehen (5Nm)
4. Hauptkabel vom Navicei- 4. Route the main cable from
ver im Armaturenbrett nach the naviceiver in the vehicle
hinten zur Bremslichtöffnung cockpit / dashboard to the
einziehen. Für den Strom
brake light opening in the
und Video Direktanschluss upper rear section of the
E
am XZENT X-F270 gibt es vehicle. For power and RCA
den ,,Anschlussblock E” mit video signal, the XZENT
geschalteten 300mA Strom- X-F270 offers a direct system
ausgängen (man beachte
“connector block E” which
die Installationsanleitung der offers switched 300mA power
XZENT HU).
out’s (see installation guide of
XZENT head unit).
5. 2.5 mm Klinkenstecker Ausgang vom Kamerasensor an das schwarze Gegenstück am Hauptkabel anstecken und mit Isolierband dicht umwickeln um das Eindringen von Wasser zu verhindern
5. Connect the 2.5 mm jack output of the camera sensor to the b lack counterpart on the main wire and wrap around some isolating tape around it to prevent water entering the connector
6. Den Systemstecker an den 6. Connect the system plug with Gegenpart des Bremslicht- the connector counterpart of the Reflektorgehäuses anstecken. brake light reflector housing.
Das Rückfahrkamera
The rear view camera housing
Gehäuse hat direkt unter
features a cutout directly
dem Kamera Sensor eine
below the camera sensor for
Aussparung für einen Einsatz a black foam piece. Insert the
aus schwarzem geschäumtem foam piece into this recess.
Kunststoff. Führen Sie den
Einsatz in die Aussparung ein.
7. Den Bremslicht-Reflektor auf dem Hauptgehäuse der Kamera mit den OriginalKreuzschlitzschrauben rückmontieren
7. Re-mount the brake light reflector housing on top of the main camera housing, using the original Philips cross-recess screws
8. (Ohne Abbildung) Nach Anschluss des Hauptkabels an das Steuergerät im Armaturenbrett > Durchführen von einem Funktionstest
8. (no picture) After connecting the main cable to the control unit in the dashboard > perform function test
