FLIGHT CONTROLLER F765-WSE
QUICK START GUIDE

MCU: STM32F765VIH6, 216MHz, 2MB Flash
IMU: ICM42688-P (SPI4)
Baro: DPS310 (I2C2)
OSD: AT7456E (SPI2)
Blackbox: MicroSD card slot (SDIO)

6.5x Uarts (1,2,3,Rx5,6,7,8) with built-in inversion
1x Softserial1_Tx option (INAV)
12x PWM outputs
2x I2C
1x CAN
6x ADC (VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2 )
1x JST-GH_4pin connector for I2C2
1x JST-GH_4pin connector for CAN
1x JST-SH_6pin connector for external USB and buzzer

Dual Camera Inputs switch
9V(12V) for VTX power switch

6.8~30V DC IN (2~6S LiPo)
High-precision Current Sense 220A Range
BEC 5V 2A for FC
BEC 9V 2A for camera/VTX, 12V option
BEC Vx 8A cont. 10A Peak for servos, 5V, 6V or 7.2V option
LDO 3.3V 200mA

INAV Target: MATEKF765SE
ArduPilot hwdef: MATEKF765SE

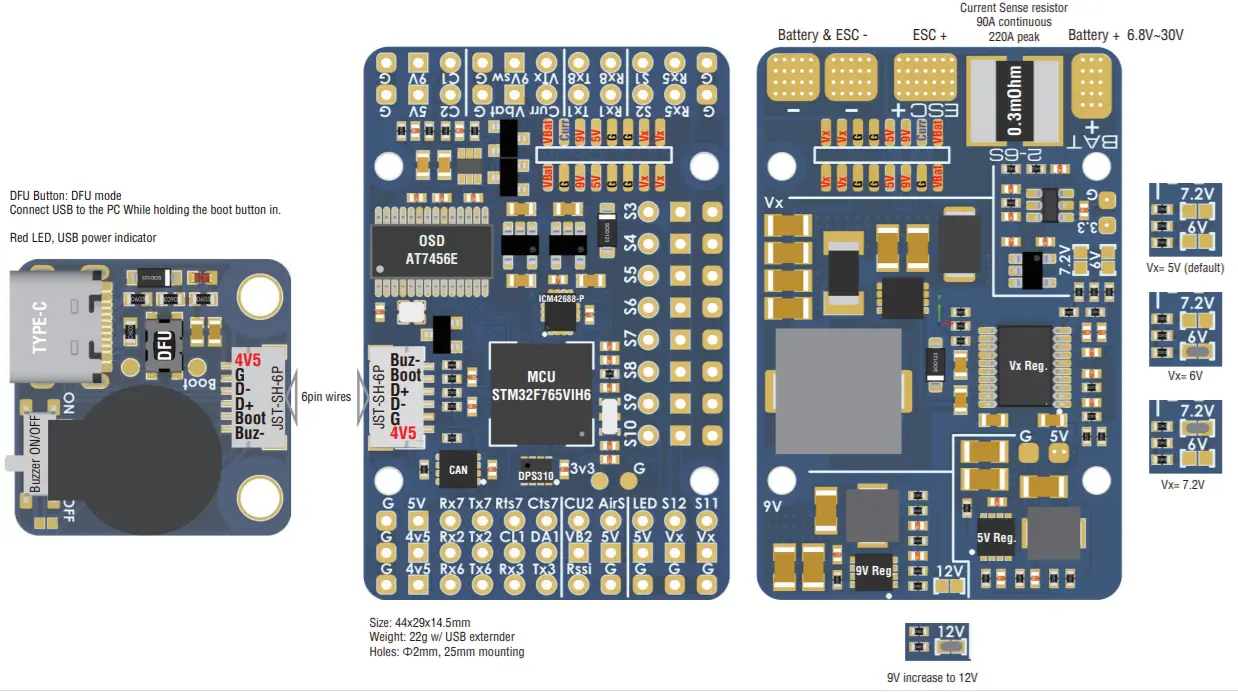

LAYOUT

INAV AirPlaneINAV MultirotorArduPilot
SiMotorMotorPWM1
S2MotorMotorPWM2
S3ServoMotorPWM3
S4ServoMotorPWM4
S5ServoMotorPWM5
S6ServoMotorPWM6
S7ServoServoPWM7
S8ServoServoPWM8
S9ServoServoPWM9
S10ServoServoPWM10
S11ServoMotorPWM11
S12ServoMotorPWM12
LED2812 LED2812 LEDPWM13

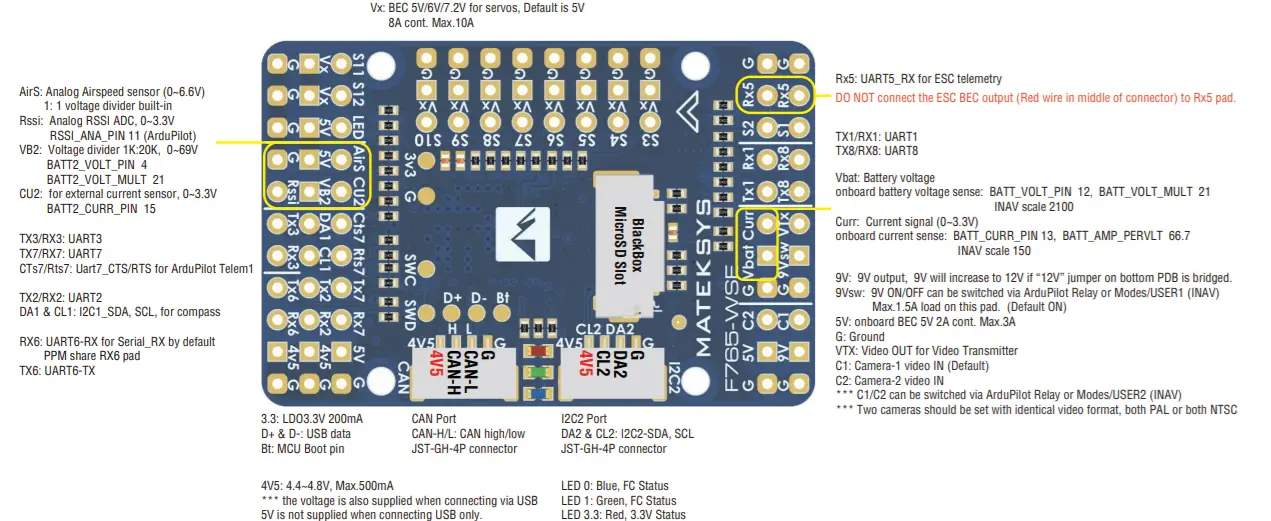

MATEKSYS F765-WSE Flight Controller -figure
MATEKSYS F765-WSE Flight Controller -figure 1

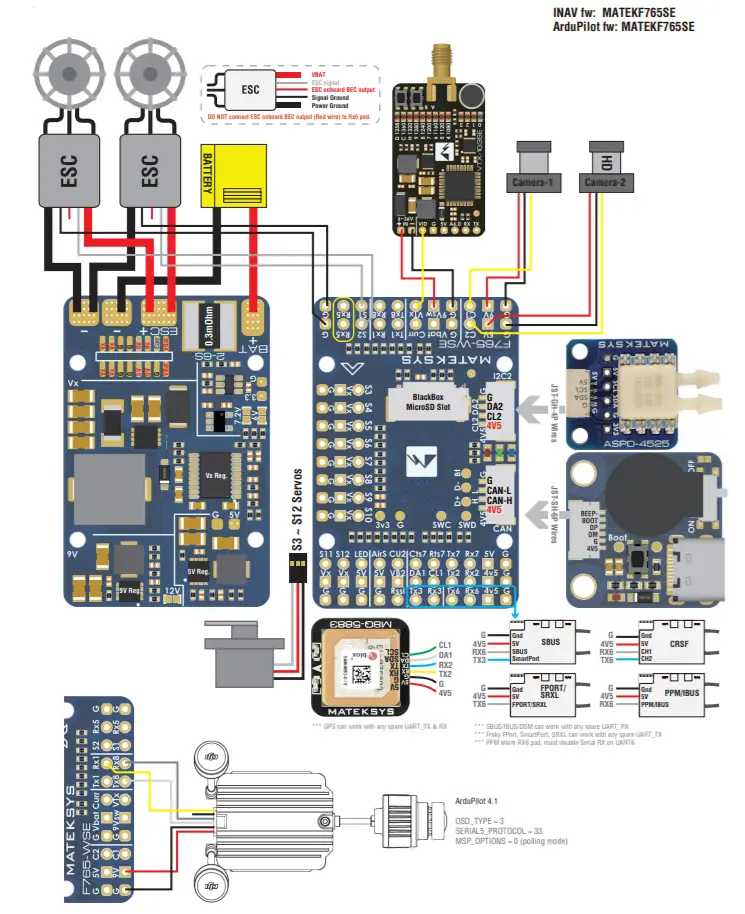

Wiring

MATEKSYS F765-WSE Flight Controller -figure 2

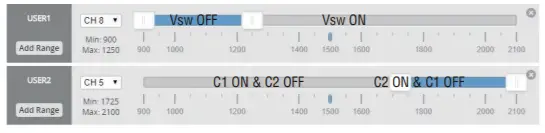

9Vsw Power / Camera switch

MATEKSYS F765-WSE Flight Controller -figure 4No USER1 definition 9Vsw ON by default
No USER2 definition C1 (Camera-1) ON by default

MATEKSYS F765-WSE Flight Controller -figure 3

I/O Mapping

ArduPilot

slPAO5 V tolerant I/OPWM1 GPI050TIM2 CH1Group1
S2PA15 V tolerant I/OPWM2 GPIO51TIM2 CH2
S3PA25 V tolerant I/OPWM3 GPI052TIM5 CH3Group2
S4PA35 V tolerant I/OPWM4 GPI05311M5 CH4
S5PBO5 V tolerant I/OPWM5 GPI054TIM8 CH2NGroup3
S6PB15 V tolerant I/OPWM6 GPI055TIM8 CH3N
S7PD125 V tolerant I/OPWM7 GPI056T1M4 CH1Gourp4
S8PD135 V tolerant I/OPWM8 GPI057T1M4 CH2
S9PDI45 V tolerant I/OPWM9 GPI058T1M4 CH3
S10PD155 V tolerant I/OPWM10 GPI05911M4 CH4
S11PES5 V tolerant I/OPWM11 GPI060TIM9 CH1Group5
No DMA
S12PE65 V tolerant I/OPWM12 GPIO61TIM9 CH2
LEDPA85 V tolerant I/OPWM13 GPI062TIM1 CH1Group6
SERVO13 FUNCTION 120. NTF_LED_TYPES neopixel
PWM1-PWM13 are Dshot and PWM capable However. mi)dating Ds hot and normal PWM operation for outputs is restricted into groups.
ie. enabling Dshot for output in a group requires that ALL outputs in that group be configured and used as Dshot rather than PWM outputs. If servo and motor are mixed in the same group, make sure this group runs the lowest PWM frequency according to the servo specification.
ie. Servo supports Max 50Hz ESC must run at 50Hz in this group.
ADCVbat Pad
1K:20K divider builtin
PC20-36V
on F765•WSE
Vbat ADC
onboard battery voltage sense
BATT_VOLT PIN
BATT VOLT MULT
12

21.0

Curr padPC30-3.3VCurrent ADC
onboard current sense
BATT_CUFtR_PIN
BATT AMP PERVLT
13

66.7

VB2 Pad
1K:20K divider builtin
PA40-69VVbat2 ADCBATT2_VOLT_PIN
BATT2 VOLT MULT
4
21.0
CU2 PadPC50-3.3VCurrent2 ADCBATT2_CURR_PIN
BATT2 AMP PERVLT
15
/
RSSI PadPC10-3.3VRSSI ADC
Analog RSSI
RSSI_ANA_P1N
RSSI TYPE
11

1

AirS Pad
20K:20K divider builtin
PCO0-6. 6VAirS ADC
Analog Airspeed
ARSPD PIN
ARSPD TYPE
10

2

I2CI2C1
CL1/DA1
PB6/PB75 V tolerant I/OCompassCOMPASS_AUTODEC1
I2C2
CL2/DA2
PB10/PB115 V tolerant I/Oonboard Baro DPS310
Digital Airspeed 12C
MS4525
DLVR-L1OD
ARSPD_BUS
ARSPD_TYPE
ARSPD TYPE
1
1
9
CAN1PDO/PDI5 V tolerant I/OCAN NodeCAN_Dl_PROTOCOL
CAN P1 DRIVER
1
1
CAN GPS
CAN Compass
CAN Airspeed sensor
GPS TYPE
COMPASS_TYPEMASK
ARSPD TYPE
9
0
8
UARTUSBPA11/PAI25 V tolerant I/OUSBconsoleSERIAL
RX7 TX/ RTS7 CTS7PE7/8/9/105 V tolerant I/OUART7tellSERIAL1
TX1 RX1PA9/PATIO5 V tolerant I/OUSART1telem2SERIAL2
T>2 RX2PDS/PD65 V tolerant I/OUSART2GPS1SERIAL3
TX3 RX3PD8/PD95 V tolerant I/OUSART3GPS2SERIAL4
TX8 R.V3PE1/PEO5 V tolerant I/OUART8USERSERIALS
TX6 R>6PC6/PC75 V tolerant I/OUSART6RC input/ReceiverSERIAL]
R.*SBS/IBUS/DSM/PPM
TX6SRXL2
RX5PB85 V tolerant I/OPARTSUSERSERIALS

INAV

PWMS1PAO5 V tolerant I/O11M2 CH1Fixed Wing Motor
S2PA15 V tolerant I/O11M2 CH2
S3PA25 V tolerant I/O11M5 CH3Fixed Wing Serve
S4PA35 V tolerant I/O11M5 CH4
S5PBO5 V tolerant I/O11M3 CH3
S6PB15 V tolerant I/O11M3 CH4
S7PD125 V tolerant UO11M4 CH1
S8PD135 V tolerant I/O11M4 CH2
S9PD145 V tolerant I/OTIM4 CH3
S10PD155 V tolerant I/OTIM4 CH4
S11PE55 V tolerant U011M9 CH1
S12PE65 V tolerant I/O11M9 CH2
LEDPA85 V tolerant I/O11M1 CH12812LED
ADCVbat pad
1K:20K divider builtin
PC20-36V
on F765-WSE
Vbat ADC
ADC CHANNEL 1
scale 2100
Curr PadPC30-3.3VCurrent ADC
ADC CHANNEL 2
scale 150
RSSI PadPC10-3.3VRSSI ADC
ADC CHANNEL 3
Analog RSSI
AirS Pad
20K:20K divider builtin
PCO0-6.6VAirS ADC
ADC CHANNEL 4
Analog Airspeed
VB2 Pad
1K:20K divider builtin
PA40-69VADC CHANNEL 5

–                 –

scale 2100
CU2 PadPC50-3.3VADC CHANNEL 6spare
12C12C1
CL1/DA1
PB6/PB75 V tolerant I/0CompassQMC5883 / HMC5883
IST8310 / IST8308
MAG3110 / LIS3MDL
OLED0.96″
12C2
CL2/DA2
PB10/PB115 V tolerant I/Oonboard BarometerDPS310
Digital Airspeed sensorMS4525
Temperature sensor
UARTUSBPA11/PAl25 V tolerant I/OUSB
DC1 RX1PA9/PA105 V tolerant I/OUSART1USER
1)2 RX2PD5/PD65 V tolerant I/OUSART2USER
D3 RX3PD8/PD95 V tolerant I/OUSART3USER
RX5PB85 V tolerant I/OUART5USER
D3 RX6PC6/PC75 V tolerant I/OUART6 RX

PPM   Serial RX

&
UART6 TXFPORT/SRXL
RX/ TVPE7/PE83.3 V tolerant I/OUART7USER
D3 RX8PE1/PEO5 V tolerant I/OUART8USER

www.mateksys.com
Aug.2021 Rev 1.0
