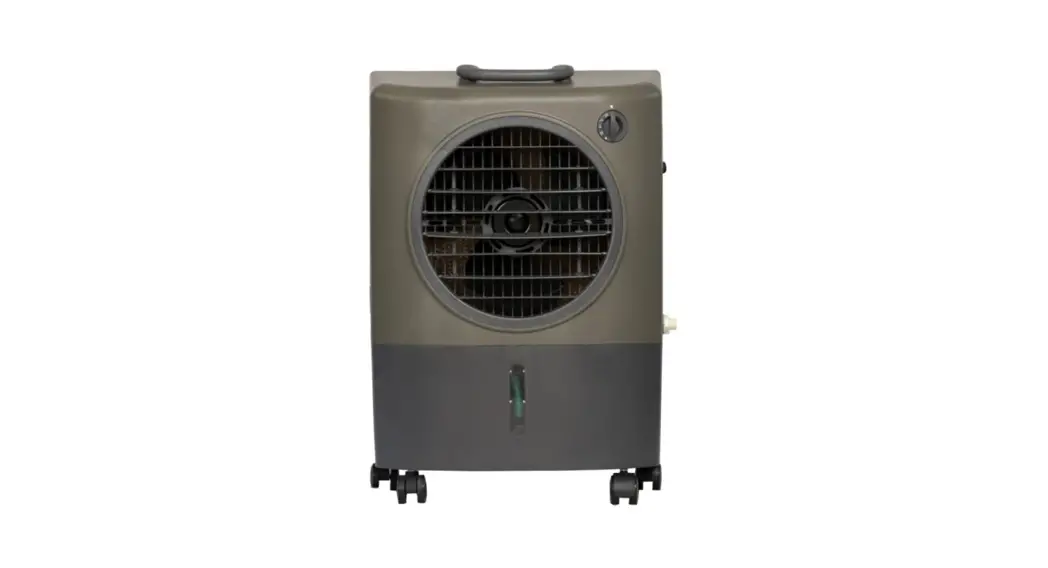

MC18 Evaporative Cooler
Product Information
The Mobile Evaporative Cooler MC18 is a highly recommended
cooler for outdoor use. It has a capacity of 1300 CFM and comes
with various features to provide efficient cooling. The cooler has
control functions for high fan and pump, low fan and pump, low fan
only, high fan only, and pump only. It also has a convenient carry
handle for easy transportation. The cooler offers both continuous
fill and manual fill options, but the continuous fill option should
not be used indoors or unattended. It is important to note that the
cooler should not be operated without proper inspection,
maintenance, and following safety precautions.
Safety Rules
Before using the evaporative cooler, it is essential to read and
follow all instructions, cautions, and warnings provided in the
user manual. Failure to do so could result in personal injury,
death, or property damage. The unit must be in the OFF position and
unplugged from the power receptacle before performing any
maintenance or service. Ensure that the electrical power source
meets the requirements of the evaporative cooler and local codes.
To reduce the risk of fire or electrical shock, avoid exposing
electrical connections to water. Never touch electrically live
components and ensure that power cords are not in contact with
sharp edges, hot surfaces, or chemicals. The unit should never be
left unattended.
Maintenance
To maintain the optimal performance of the evaporative cooler,
regular maintenance is required. Clean the media pads and tank
frequently to prevent clogging and ensure efficient cooling. When
shutting down the unit, run it without the pump for 30 minutes to
dry the media pads properly. Before long-term storage, drain the
tank and wipe it clean. Also, ensure that the rigid media pads are
dry and clean. For additional maintenance tips and service videos,
visit Hessaire.com.
Troubleshooting
If you encounter any issues with the evaporative cooler, refer
to the troubleshooting guide below:
- Problem: Cooler won’t turn on
Cause/Remedy: Change pads if necessary. Check
for leaks in water distribution hose connections. Check spreaders
for build-up causing spill over of water. - Problem: Fan will not operate
Cause/Remedy: Check for loose or damaged parts.
Ensure the power supply is connected properly. - Problem: Cooler does not pump
Cause/Remedy: Check for clogs or blockages in
the pump system. Clean or replace the pump if necessary. - Problem: Swing does not work
Cause/Remedy: Check for any obstructions
preventing the swing mechanism from functioning properly. Clear any
obstructions if found. - Problem: Water leakage
Cause/Remedy: Ensure that the water level is
neither too high nor too low. Check for leaks in water distribution
hose connections and tighten them if necessary.
Product Usage Instructions
- Inspect the cooler upon unpacking to ensure there is no damage.
Check for loose, missing, or damaged parts. The wheels and hose
adapter are located on top of the cooler. - Install the casters by laying the cooler down, gathering the
casters, and pushing them into place. - Plug the evaporative cooler into a power supply.
- Fill the cooler with water.
- Turn on the cooler and select the desired fan and pump settings
using the control functions. - If using the cooler indoors, position it in front of a window
or open door to allow fresh intake air. Ensure there is an open
door or window for air exhaust. - Clean the media pads and tank frequently to maintain optimal
performance. - When shutting down the cooler, run it without the pump for 30
minutes to dry the media pads. - Prior to long-term storage, drain the tank and wipe it clean.
Ensure the media pads are dry and clean. - Do not use a garden hose attachment for indoor use.
INDEX Safety Rules……… 1 Quick Start……….. 2 Features………….. 3 Maintenance……… 4 Troubleshooting…. 5 Cooler Parts………. 6 Warranty………….. 7
Mobile Evaporative Cooler
1300 CFM Use & Care Guide
MC18
MC18 Online Manual Eng Spa 022521
General Safety Precautions
Read and follow all instructions, cautions and warnings. Failure to do so could result in personal injury, death or property damage.
Unit must be in OFF position and UNPLUGGED from power receptacle before performing any maintenance / service or before REMOVING access panels. Make sure the electrical power source conforms to the requirement of the evaporative cooler as well as local codes.
To reduce risk of fire or electrical shock, do not expose electrical connections to water.
Do not touch electrically live components.
Ensure all power cords do not touch sharp edges, hot surfaces or chemicals. Immediately replace damaged parts.
Never leave unit unattended.
Continuous fill not to be used indoors or unattended.
Operation Tips
Hessaire coolers are highly recommended for outdoor use. If used indoors, position cooler in front of window or open door for fresh intake air. Ensure there is an open door or window through which the air can exhaust from the room.
Clean media pads and tank frequently.
When shutting down unit, run without pump for 30 minutes to properly dry media pads.
Prior to long term storage: Drain tank and wipe clean Dry and clean rigid media pads
Indoor Use: Do Not Use Garden Hose Attachment.
1
Inspection
After unpacking your cooler, carefully inspect for any damage that may have occurred during transit. Inspect for loose, missing or damaged parts. Note: wheels & hose adapter are located on top of cooler upon opening box. Contents: Evaporative Cooler (1), Hose Adapter (1), Caster Wheels (4). Visit Hessaire.com to request replacement parts if any of these items are missing.
Quick Start
5 Turn On & Enjoy
3 Plug In To Power Supply
4 Fill Cooler
2 Install Hose Adapter (Not For
Indoor Use)
1 Install Casters: Locking in front Note: Media pads may have a slight odor upon initial start up but will go away with continued use.
A
B
C
Lay Cooler Down
Gather Casters, Push In To Install
2 MC18 Online Manual Eng Spa 022521
Features
Control Functions For MC18
High Fan & Pump
Power Off
Low Fan & Pump
Low Fan Only
High Fan Only Pump Only
Convenient Carry Handle
Continuous Fill Option (not for indoor use)
Manual Fill Option
3
Maintenance
Cleaning Cooler & Rigid Media Pads: The removable panel(s) & pads can be gently sprayed off to remove build up. A soft bristle brush can also be used. NEVER spray pads with water while cooler is in operation. Damage can occur to the motor and will void the warranty. Note: Vinegar is recommended for cleaning of cooler and can be periodically cycled through during normal use. Removal Of Back Panel: Disconnect power supply. Remove the two phillips screws from the upper back side of cooler. Pull out top of back panel.
Removal Of Rigid Media: ONontcee: bsoamckeisparedms omvaeyd,btehehemldediniapplaacdeswwitihll bpeinasc(cmeesdsiiable. keepers) which will need to be removed to free up the pads. Storage: Drain tank and wipe dry. Plug is located on bottom of cooler. Ensure pads are dry by running fan without pump for at least 30 minutes. Visit Hessaire.com for additional maintenance tips and service videos.
4 MC18 Online Manual Eng Spa 022521
Troubleshooting
Problem Cooler won’t turn on Fan will not operate Cooler does not pump Swing does not work Water leakage
Water level high or low
Cause / Remedy
Ensure unit is plugged in and switched on. Receptacle breaker may need to be reset. If unit is equipped with a GFCI plug, reset. If unit has a timer, ensure it is off. May need new ON/OFF switch. Ensure fan function is on. Make sure nothing is obstructing fan blade. Fan motor may need to be replaced. Fan switch may need to be replaced. Slow running – may need capacitor replaced. Ensure pump switch is turned on. Make sure water level is not low. Add water. Make sure hoses are connected and free of debris. Pump may need to be replaced. Pump switch may need to be replaced. Ensure swing switch is turned on. Make sure the linkage is connected. Oscillation switch may need to be replaced. Oscillation motor may need to be replaced. Make sure drain plug is securely in place. Make sure cooler is level. Inspect tank for cracks. Check media pads for water running on outside of unit.
Change pads if necessary. Check for leaks in water distribution hose connections. Check spreaders for build up causing spill over of
water into the airstream.
Adjust nut on float valve. Float valve may need to be replaced.
5
Cooler Parts
#
Parts
MC18
1
Pump
6017050
2
Motor
6017051
3
Rigid Media Panel
CP150
4
Control Knob & Switch
6017069
5
Caster Set (4 pcs)
6176100
6
Fan Blade
6017052
7
Float Valve Kit (float valve, hose adapter)
6018058
8
Manual fill door
6017076
9
Drain plug
6017081
6 MC18 Online Manual Eng Spa 022521
Hessaire Warranty
Each new cooler is warrantied to be free from defects in material or workmanship for one full year from the date of original purchase. If a component(s) is found to be defective within this period, a Hessaire representative will replace the defective part free of charge. Parts are available through authorized dealers or online. Copy of proof of purchase and serial label will be needed for the warranty claim.
What is not covered:
Malfunctions resulting from misuse, negligence, alteration or lack of necessary maintenance.
Loss of time, inconvenience, use of product or other consequential damages due to defects.
Return transportation costs. All return costs are the responsibility of the purchaser.
Hessaire does not cover labor costs associated with troubleshooting or cooler repairs regardless if the product is under warranty or not.
Damaged Shipments:
Hessaire is not responsible for damaged shipments or shortages resulting from carrier mishandling. Notify your carrier’s office immediately to file a freight claim in the event of damage. Keep damaged product for inspection until advised by carrier as to disposal.
Returns:
Hessaire’s dealers shall implement a return policy that is consistent with the dealer agreement. If the dealer’s return policy allows returns within a specified time period–agreed to by Hessaire and dealer, customer may return product to point of purchase. Dealer may reject, accept or accept with a restocking fee at the sole discretion of the dealer. If the customer wishes to repair the defective cooler, the customer can contact Hessaire for a list of authorized repair centers for parts and troubleshooting. Defective parts are provided free of charge within the warranty period.
Please DO NOT return your cooler to Hessaire. Upon authorization, any returns should be sent directly to the distributor/store where purchased.
Visit hessaire.com for registration & warranty claim forms.
7
ÍNDICE Seguridad………… 1 Inicio………………. 2 Caracteristicas…… 3 Mantenimiento….. 4 Soluciones……….. 5 Partes……………… 6 Garantía…………. 7
Enfriador evaporativo móvil 1300 CFM
Guía de uso y cuidado MC18
MC18 Online Manual Eng Spa 022521
Precauciones generales de seguridad
Lea y siga todas las instrucciones, precauciones y advertencias. El no hacerlo podría resultar en lesiones personales, muerte o daños a la propiedad.
La unidad debe estar en posición APAGADA y DESCONECTADA del receptáculo de energía antes de realizar cualquier mantenimiento / servicio o antes de RETIRAR los paneles de acceso.
Asegúrese de que la fuente de energía eléctrica cumpla con los requisitos del enfriador evaporativo y con los códigos locales.
Para reducir el riesgo de incendio o descarga eléctrica, no exponga las conexiones eléctricas al agua.
No toque los componentes eléctricamente vivos.
Asegúrese de que todos los cables de alimentación no toquen bordes afilados, superficies calientes o productos químicos. Reemplace inmediatamente las piezas dañadas.
Nunca deje la unidad desatendida.
El llenado continuo no debe usarse en interiores o sin vigilancia.
Consejos de operación
Los refrigeradores Hessaire son muy recomendables para uso en exteriores. Si se usa en interiores, coloque el enfriador frente a la ventana o abra la puerta para que entre aire fresco. Asegúrese de que haya una puerta o ventana abierta a través de la cual pueda salir el aire de la habitación.
Limpie las almohadillas de medios y el tanque con frecuencia.
Cuando apague la unidad, hágalo funcionar sin la bomba durante 30 minutos para secar adecuadamente las almohadillas de medios.
Antes del almacenamiento a largo plazo: Drene el tanque y límpielo Almohadillas de medios rígidas secas y limpias
Indoor Use no utilice manguera en interiores
1
Inspección
Después de desempacar su enfriador, inspeccione cuidadosamente por cualquier daño que pueda haber ocurrido durante el transporte. Inspeccione si hay piezas sueltas, faltantes o dañadas. Nota: las ruedas y el adaptador de manguera se encuentran en la parte superior del enfriador al abrir la caja. Contenido: Enfriador evaporativo (1), Adaptador de manguera (1), Ruedas giratorias (4). Visite Hessaire.com para solicitar piezas de repuesto si falta alguno de estos elementos.
Inicio
5 Enciende y disfruta
3 Enchufe a la fuente de ali-
mentación
4 Llena con agua 1 Instale ruedas
2 Instale el adaptador de
manguera (no para uso en inte-
riors)
Nota: las almohadillas de medios pueden tener un ligero olor al inicio, pero desaparecerán con el uso continuado.
A
B
C
Caracteristicas
Control para MC18
High Fan con Bomba Low Fan con Bomba
Apagado
solo ventilador
solo ventilador (alta) Solo bomba
Mango de transporte conveniente
Opción de llenado continuo (no para uso en interiors)
Opción de llenado manual
Coloque
Instale ruedas
2
3
MC18 Online Manual Eng Spa 022521
Mantenimiento
Desconecte de la fuente de energía antes de intentar cualquier mantenimiento o servicio de rutina. NUNCA retire ningún panel de acceso mientras el enfriador esté en funcionamiento. Si no lo hace, podría provocar LESIONES GRAVES. Limpieza de almohadillas para soportes fríos y rígidos: Los paneles y almohadillas extraíbles se pueden rociar suavemente para eliminar la acumulación. También se puede utilizar un cepillo de cerdas suaves. NUNCA rocíe las almohadillas con agua mientras el enfriador esté en funcionamiento. Pueden ocurrir daños al motor y anulará la garantía. Nota: Se recomienda vinagre para limpiar el enfriador y se puede reciclar periódicamente durante el uso normal.
Extracción del panel trasero: Desconecte la fuente de alimentación. Quite los dos tornillos Phillips de la parte superior trasera del enfriador. Empuje el panel hacia arriba y tire de la parte inferior para quitarlo.
Eliminación de medios rígidos: Una vez que se quita la parte posterior, se podrá acceder a las almohadillas de medios. Nota: es posible que algunas almohadillas se mantengan en su lugar con alfileres (sujetadores de medios) que deberán retirarse para liberar las almohadillas. Almacenamiento: Drene el tanque y seque con un paño. El enchufe está ubicado en la parte inferior del enfriador. Asegúrese de que las almohadillas estén secas haciendo funcionar el ventilador sin bomba durante al menos 30 minutos. Visite Hessaire.com para obtener sugerencias de mantenimiento y videos de servicio adicionales.
4 MC18 Online Manual Eng Spa 022521
Soluciones
Problema
El enfriador no se enciende
El ventilador no funciona
Causa / Solución
Asegúrese de que la unidad esté enchufada y encendida.
Es posible que sea necesario restablecer el disyuntor del receptáculo. Si la unidad está equipada con un enchufe GFCI, reinícielo. Si la unidad tiene un temporizador, asegúrese de que esté apagado. Puede necesitar un nuevo interruptor de ENCENDIDO / APAGADO.
Asegúrese de que la función de ventilador esté encendida.
Asegúrese de que nada esté obstruyendo las aspas del ventilador. Es posible que sea necesario reemplazar el motor del ventilador. Es posible que sea necesario reemplazar el interruptor del ventilador.
Funcionamiento lento: puede ser necesario reemplazar el condensador.
El enfriador no bombea Asegúrese de que el interruptor de la bomba esté encendido.
El swing no funciona
Asegúrese de que el nivel del agua no esté bajo. Agrega agua. Asegúrese de que las mangueras estén conectadas y no tengan escombros. Es posible que sea necesario reemplazar la bomba. Es posible que sea necesario reemplazar la bomba. Asegúrese de que el interruptor de giro esté encendido.
Asegúrese de que el enlace esté conectado. Es posible que sea necesario reemplazar el interruptor de oscilación. Es posible que sea necesario reemplazar el motor de oscilación.
Fuga de agua Asegúrese de que el tapón de drenaje esté bien colocado.
Asegúrese de que el enfriador esté nivelado. Inspeccione el tanque en busca de grietas. Revise las almohadillas de medios para ver si hay agua corriendo fuera de la unidad. Cambie las almohadillas si es necesario. Compruebe si hay fugas en las conexiones de la manguera de distribución de agua. Revise los esparcidores en busca de acumulación que provoque un derrame de agua en la corriente de aire. Nivel de agua alto o bajo Ajuste la tuerca de la válvula de flotador. Es posible que sea necesario reemplazar la válvula de flotador.
5
Partes
#
Parte
MC18
1
Bomba
6017050
2
Motor
6017051
3
Rigid Media Panel
CP150
4
Interruptor
6017069
5
Ruedas (4 pcs)
6176100
6
Aspa del ventilador
6017052
7
Válvula de flotador
6018058
8
Puerta
6017076
9
Tapón de drenaje
6017081
6 MC18 Online Manual Eng Spa 022521
Garantía Hessaire
Se garantiza que cada enfriador nuevo no tendrá defectos de material o mano de obra durante un año completo a partir de la fecha de compra original. Si un componente (s) se encuentra defectuoso dentro de este período, un representante de Hessaire reemplazará la pieza defectuosa sin cargo. Las piezas están disponibles a través de distribuidores autorizados o en línea. Se necesitará una copia del comprobante de compra y la etiqueta de serie para reclamar la garantía. Qué no está cubierto: Mal funcionamiento resultante de mal uso, negligencia, alteración o falta de mantenimiento necesario. Pérdida de tiempo, inconvenientes, uso del producto u otros daños consecuentes por defectos. Gastos de transporte de devolución. Todos los costos de devolución son responsabilidad del comprador. Hessaire no cubre los costos de mano de obra asociados con la resolución de problemas o las reparaciones de enfriadores, independientemente de si el producto está en garantía o no. Envíos dañados: Hessaire no se hace responsable de los envíos dañados o la escasez que resulten del mal manejo del transportista. Notifique a la oficina de su transportista de inmediato para presentar un reclamo de flete en caso de daños. Conserve el producto dañado para su inspección hasta que el transportista le indique cómo desecharlo. Devoluciones: Los distribuidores de Hessaire implementarán una política de devoluciones que sea consistente con el acuerdo del distribuidor. Si la política de devolución del distribuidor permite devoluciones dentro de un período de tiempo especificado, acordado por Hessaire y el distribuidor, el cliente puede devolver el producto al punto de compra. El distribuidor puede rechazar, aceptar o aceptar con una tarifa de reposición a su entera discreción. Si el cliente desea reparar el enfriador defectuoso, el cliente puede contactar a Hessaire para obtener una lista de centros de reparación autorizados para piezas y solución de problemas. Las piezas defectuosas se proporcionan sin cargo durante el período de garantía. NO devuelva su nevera portátil a Hessaire. Previa autorización, cualquier devolución debe enviarse directamente al distribuidor / tienda donde se compró.
7
