Shinko QX1 Series Modular Controllers
SAFETY PRECAUTIONS
- To ensure safe and correct use, thoroughly read and understand this manual before using this instrument.
- This instrument is intended to be used for industrial machinery, mashine tools and measuring equipment.
- Verify correct usage after purpose-of-use consultation with our agency or main office.
- (Never use this instrument for medical purposes with which human lives are involved.)
- External protection devices such as protection equipment against excessive temperature rise, etc. must be installed, as malfunction of this product could result in serious damage to the system or injury to personnel. Also proper periodic maintenance is required.
- This instrument must be used under the conditions and environment described in this manual. Shinko Technos Co., Ltd. does not accept liability for any injury, loss of life or damage occurring due to the instrument being used under conditions not otherwise stated in this manual.
- The contents of this catalog is as of June. 2021, and the specifications are subject to change without notice.
- We have more detailed catalogs for each of the products listed in this product guide. We provide many measuring, controlling, recording and sensing instruments in addition to the products described in this product guide. To inquire, please consult us or our agency.
Caution with respect to Export Trade Control Ordinance
To avoid this instrument from being used as a component in, or as being utilized in the manufacture of weapons of mass destruction(i.e. military applications, military equipment, etc.), please investigate the end users and the final use of this instrument. In the case of resale, ensure that this instrument is not illegally exported.

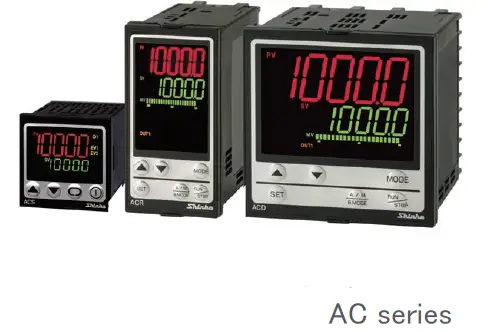

Digital Indicating Controllers
Panel Mounting
| 入 力 | 熱電対, 測温抵抗体, 直流電流, 直流電圧 | Input | Thermocouple, RTD, Direct current, DC voltage |
|
精 度 | 熱電対：各入力スパンの±0.2 %±1デジット以内測温抵抗体：各入力スパンの±0.1% ±1デジット以内 直流電流，電圧：各入力スパンの±0.2% ±1デジット以内 |
Accuracy | Thermocouple:Within±0.2% of each input span ±1digit RTD:Within±0.1% of each input span ±1digit DC current,DC voltage:Within±0.2% of each input span ±1digit |
| サンプリング周期 | 125ms(ACS-13Aは250ms) | Sampling period | 125ms(ACS-13A:250ms) |
| 制御動作 | PID, PI, PD, P, ON/OFF | Control action | PID, PI, PD, P, ON/OFF |
| 制御出力 | リレー接点,無接点電圧,直流電流 | Control output | Relay contact,Non-contact voltage,Direct current |
| 電源電圧 | 100～240V AC 50/60Hz,24V AC/DC 50/60Hz | Supply voltage | 100 to 240V AC 50/60Hz,24V AC/DC 50/60Hz |
| 外形寸法 | ACS-13A :W48×H48×D62mm ACR-13A,ACR-15A:W48×H96×D110mm ACD-13A,ACD-15A:W96×H96×D110mm | Dimensions | ACS-13A :W48×H48×D62mm ACR-13A,ACR-15A:W48×H96×D110mm ACD-13A,ACD-15A:W96×H96×D110mm |
| オプション | 加熱冷却制御, ヒータ断線警報, シリアル通信, 他 | Option | Heating/Cooling control, Heater burnout alarm, Serial communicatin,etc. |
| 安全規格 | ACS-13Aのみ UL:入力定格100～240V AC,24V AC/DC File No.E159038 | Safety standard | ACS-13A only UL:Power input rating100～240V AC,24V AC/DC File No.E159038 |
Features
- Industry-leading large display
A specially-desugned LCD display makes it easier to view (ACD,R series) even in bright light and open-air - ACD-15A,ACR-15A: ON/OFF SERVO digital indicating controller
- ACS-13A: 56mm (depth of control panel interion), Space saving.

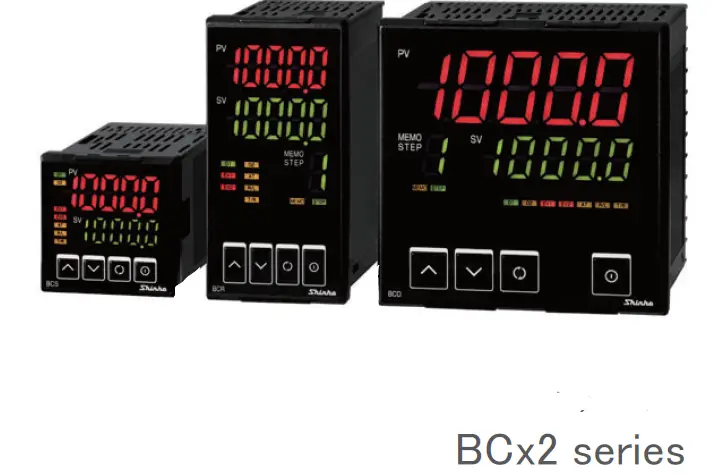

| 入 力 | 熱電対, 測温抵抗体, 直流電流, 直流電圧 | Input | Thermocouple, RTD, Direct current, DC voltage |
|
精 度 | 熱電対：各入力スパンの±0.2％±1デジット以内測温抵抗体：各入力スパンの±0.1％ ±1デジット以内 直流電流 , 電圧：各入力スパンの±0.2％ ±1デジット以内 |
Accuracy | Thermocouple:Within±0.2% of each input span ±1digit RTD:Within±0.1% of each input span ±1digit DC current,DC voltage:Within±0.2% of each input span ±1digit |
| サンプリング周期 | 125ms | Sampling period | 125ms |
| 制御動作 | PID, PI, PD, P, ON/OFF | Control action | PID, PI, PD, P, ON/OFF |
| 制御出力 | リレー接点,無接点電圧,直流電流 | Control output | Relay contact,Non-contact voltage,Direct current |
| 電源電圧 | 100～240V AC 50/60Hz,24V AC/DC 50/60Hz | Supply voltage | 100 to 240V AC 50/60Hz,24V AC/DC 50/60Hz |
| 外形寸法 | BCS2:W48×H48×D68(首下60)mm BCR2:W48×H96×D68(首下60)mm BCD2:W96×H96×D68(首下60)mm | Dimensions | BCS2:W48×H48×D68(60 mm-deep control panel interior) BCR2:W48×H96×D68(60 mm-deep control panel interior) BCD2:W96×H96×D68(60 mm-deep control panel interior) |
| オプション | 加熱冷却制御, ヒータ断線警報, シリアル通信, 他 | Option | Heating/Cooling control,Heater burnout alarm, Serial communicatin,etc. |
| 安全規格 | UL:入力定格100～240V AC,24V AC/DC File No.E159038 | Safety standard | UL:Power input rating100～240V AC,24V AC/DC File No.E159038 |
Features
- Program control, converter function are standard features
- Each unit needs just 60 mm of control panel space
- Dust-proof/Drip-proof IP66 (front panel only)

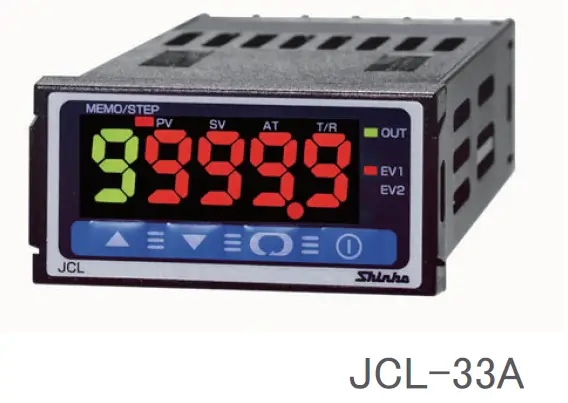

| 入 力 | 熱電対, 測温抵抗体, 直流電流, 直流電圧 | Input | Thermocouple, RTD, Direct current, DC voltage |
|
精 度 | 熱電対：各入力スパンの±0.2％±1デジット以内測温抵抗体：各入力スパンの±0.1％ ±1デジット以内 直流電流 , 電圧：各入力スパンの±0.2％ ±1デジット以内 |
Accuracy | Thermocouple:Within±0.2% of each input span ±1digit RTD:Within±0.1% of each input span ±1digit DC current,DC voltage:Within±0.2% of each input span ±1digit |
| サンプリング周期 | 250ms | Sampling period | 250ms |
| 制御動作 | PID, PI PD, P, ON/OFF | Control action | PID, PI, PD, P, ON/OFF |
| 制御出力 | リレー接点, 無接点電圧, 直流電流 | Control output | Relay contact, Non-contact voltage, Direct current |
| 電源電圧 | 100～240V AC 50/60Hz，24V AC/DC 50/60H z | Supply voltage | 100 to 240V AC 50/60Hz, 24V AC/DC 50/60H z |
| 外形寸法 | Ｗ48×Ｈ24×Ｄ109.1 mm | Dimensions | Ｗ48×Ｈ24×Ｄ109.1 mm |
| オプション | 加熱冷却制御, シリアル通信, 外観色：黒, 端子カバー | Option | Heating/Cooling control, Serial communication, Front panel frame and case: Black, Terminal cover |
| 安全規格 | UL: 入力定格 100～240V AC, 24V AC/DC 50/60Hz File No. E159038 | Safety standard | UL: Power input rating 100～240V AC, 24V AC/DC 50/60Hz File No. E159038 |
Features
- Compact size (width: 48 mm, height: 24 mm)
- Program control, converter function are standard features
入 力 熱電対, 測温抵抗体, 直流電流, 直流電圧 Input Thermocouple, RTD, Direct current, DC voltag.e 精 度
熱電対：各入力スパンの±0.2％±1デジット以内測温抵抗体：各入力スパンの±0.1％ ±1デジット以内
直流電流 , 電圧：各入力スパンの±0.2％
±1デジット以内
Accuracy
Thermocouple:Within±0.2% of each input span ±1digit
RTD:Within±0.1% of each input span ±1digit DC current,DC voltage:Within±0.2% of each input span ±1digit
サンプリング周期 250ms Sampling period 250ms 制御動作 PID, PI, PD, P, ON/OFF Control action PID, PI, PD, P, ON/OFF 制御出力 リレー接点, 無接点電圧, 直流電流 Control output Relay contact, Non-contact voltage, Direct current 電源電圧 100～240V AC 50/60Hz，24V AC/DC 50/60H z Supply voltage 100 to 240V AC 50/60Hz, 24V AC/DC 50/60H z 外形寸法 Ｗ72×Ｈ72×Ｄ110 mm Dimensions Ｗ72×Ｈ72×Ｄ110 mm オプション
加熱冷却制御, ヒータ断線警報, シリアル通信, 外観色：黒, 端子カバー Option
Heating/Cooling control, Heater burnout alarm, Serial communication, Front panel frame and case: Black,
Terminal cover
安全規格 UL: 入力定格 100～240 V AC File No. E159038 Safety standard
UL: Power input rating 100～240 V AC File No. E159038

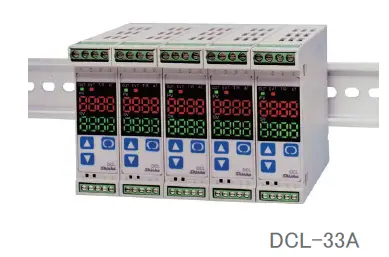

DIN Rall Mounting
| 入 力 | 熱電対，測温抵抗体，直流電流，直流電圧 | Input | Thermocouple, RTD, Direct current, DC voltage |
|
精 度 | 熱電対 : 各入力スパンの±0.2 % ±1デジット以内 測温抵抗体 : 各入力スパンの±0.1 % ±1デジット以内 直流電流，電圧 : 各入力スパンの±0.2 % ±1デジット以内 |
Accuracy | Thermocouple : Within ±0.2 % of each input span ±1 digit RTD : Within ±0.1 % of each input span ±1digit Direct current, DC voltage : Within ±0.2 % of each input span ±1digit |
| サンプリング周期 | 125 ms | Sampling period | 125 ms |
| 制御動作 | PID，PI，PD，P，ON/OFF | Control action | PID，PI，PD，P，ON/OF F |
| 制御出力 | リレー接点，無接点電圧，直流電流 | Control output | Relay contact, Non-contact voltage, Direct current |
| 電源電圧 | 100～240V AC 50/60Hz,24V AC/DC 50/60Hz | Supply voltage | 100 to 240 V AC 50/60 Hz, 24 V AC/DC 50/60 Hz |
| 外形寸法 | W22.5xH75xD100mm | Dimensions | W22.5 x H75 x D100mm |
| オプション | ヒータ断線警報，シリアル通信(RS-485) 加熱冷却制御出力，設定値メモリ外部切替機能，外部設定入力 | Option | Heater burnout alarm, Serial communication (RS-485), Heating/Cooling control, Set value memory external selection, External setting input |
| 安全規格 | UL: 入力定格 100～240V AC, 24V AC/DC File No. E159038 | Safety standard | UL: Power input rating 100 to 240 V AC, 24 V AC/DC File No. E159038 |
Features
- The cost-effective, multi-range controller which can be changed easily to the converter via keypad (for direct current output type only)
- Optional Heating/Cooling control, External setting input, etc.
入 力 熱電対，測温抵抗体，直流電流，直流電圧赤外線熱電対 Input Thermocouple, RTD, Direct current, DC voltage Infrared thermocouple
熱電対: 各入力スパンの±0.2 % Thermocouple: Within ±0.2 % of each input span ±1 digit RTD: Within ±0.1 % of each input span
±1digit
Direct current, DC voltage: Within ±0.2 % of each input span ±1digit
Infraed thermocouple : Within±0.2% of each input span ±1digit
±1デジット以内 測温抵抗体: 各入力スパンの±0.1 % 精 度 ±1デジット以内 Accuracy 直流電流，電圧: 各入力スパンの±0.2 % ±1デジット以内 赤外線熱電対 ： 各入力スパンの±0.2％ ±1デジット以内 サンプリング周期 25ms, 125ms, 250ms (可変) Sampling period 25ms, 125ms, 250ms (Selectsble by keypad) 時間精度 設定時間の±0.5％以内 Time Accuracy Within ±0.5% of the seting time 制御動作 PID,PI,PD,P,ON/OFF Control action PID,PI,PD,P,ON/OFF 制御出力 リレー接点,無接点電圧,直流電流 Control output Relay contact,Non-contact voltage,Direct current 電源電圧 100～240V AC 50/60Hz,24V AC/DC 50/60Hz Supply voltage 100 to 240V AC 50/60Hz,24V AC/DC 50/60Hz 外形寸法 W30×H85×D108mm[ソケット(別売品)含む] Dimensions W30×H85×D108mm [including socket(sold separately)] オプション ヒータ断線警報, シリアル通信, 他 Option Heater burnout alarm, Serial communicatin,etc.
Features
- User-defined combination. ・Space saving, Energy saving
- I/O for each channel is individually selectable
- Input sampling period selectable.
Communication Type Control Unit
| 入 力 | 熱電対，測温抵抗体，直流電流，直流電圧 | Input | Thermocouple, RTD, Direct current, DC voltage |
|
精 度 | 熱電対: 各入力スパンの±0.2 % ±1デジット以内 測温抵抗体: 各入力スパンの±0.1 % ±1デジット以内 直流電流，電圧: 各入力スパンの±0.2 % ±1デジット以内 |
Accuracy | Thermocouple: Within ±0.2 % of each input span ±1 digit RTD: Within ±0.1 % of each input span ±1digit Direct current, DC voltage: Within ±0.2 % of each input span ±1digit |
| サンプリング周期 | 250ms | Sampling period | 250ms |
| 制御動作 | PID，PI，PD，P，ON/OFF | Control action | PID，PI，PD，P，ON/OFF |
| 制御出力 | リレー接点，無接点電圧，直流電流， オープンコレクタ | Control output | Relay contact, Non-contact voltage, Direct current, Open Collector |
| 電源電圧 | 24V DC | Supply voltage | 24V DC |
| 取付寸法 | DINレール取付方式 | Mounting | DIN rail mounting |
| 外形寸法 | W17.5×H75×D85mm | Dimensions | W17.5×H75×D85mm |
| オプション | ヒータ断線警報／操作端短絡警報（単相，3相）, 加熱冷却制御出力 | Option | Heater burnout alarm/Actuator short circuit alarm (Single-phase, Three-phase), Heating/Cooling control output |
| 安全規格 | UL：入力定格 24V DC 安全規格 File No. E159038 | Safety standard | UL: Power input rating 24V DC File No. E159038 |
Features
- Multi-range, compact size DIN rail mounted type
- Setting and operation via the communication function.
- A terminal block (ATB-001-1) is required.
- For direct current input, connect a 50Ω shunt resistor (RES-S03-050) externally.

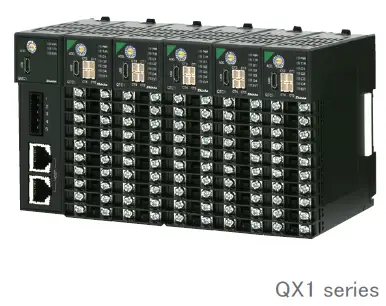

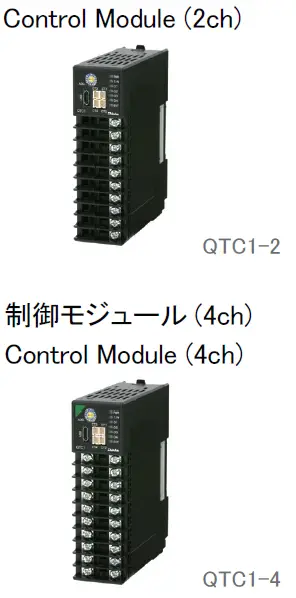

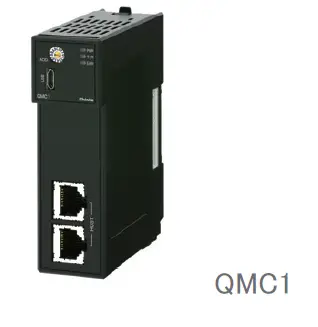

Modular controllers
| 入 力 | 熱電対，測温抵抗体，直流電流(*1)， 直流電圧 | Input | Thermocouple, RTD, Direct current(*1), DC voltage |
|
精 度 | 周囲温度23℃，取り付け角度 5度において熱電対：各入力スパンの 0.2％以内 測温抵抗体：各入力スパンの 0.1％以内直流電流：各入力スパンの 0.2％以内直流電圧：各入力スパンの 0.2％以内 |
Accuracy | At ambient temperature of 23℃ and mounting angle of 5 degrees Thermocouple: Within 0.2% of each input span RTD: Within 0.1% of each input span Direct currentage: Within 0.2% of each input span DC voltage: Within 0.2% of each input span |
|
サンプリング周期 | 20 ms(直流電流，電圧のみ有効) 50 ms(直流電流，電圧のみ有効) 125 ms(*2) |
Sampling period | 20 ms (with only DC voltage input and Direct current input enabled) 50 ms (with only DC voltage input and Direct current input enabled) 125 ms(*2) |
| 制御動作 | 2自由度PID，fast-PID，Slow-PID，Gap-PID ON-OFF | Control action | 2DOF PID, Fast-PID, Slow-PID, Gap-PID ON-OFF |
| 制御出力 | リレー接点，無接点電圧(SSR駆動用)，直流電流，直流電圧，オープンコレクタ(NPN)， トライアック(AC出力 ゼロクロス方式) | Control output | Relay contact, Non-contact voltage, Direct current DC voltage, Open collector (NPN), Triac (AC output zero-cross method) |
| 電源電圧 | 24 V DC 許容変動範囲20～28 V DC | Supply voltage | 24 V DC Allowable fluctuation range: 20 to 28 V DC |
| 取付方式 | DINレール取付方式 | Dimensions | DIN rail mounting |
| 外形寸法 | W30xH100xD85 mm(突起部を除く) 端子カバー取り付け時，奥行き95 mm | External dimensions | 30 x 100 x 85 mm (W x H x D) (excl. protrusions) Depth with terminal cover attached: 95 mm |
| オプション | ヒータ断線警報，イベント入力，イベント出力 | Option | Heater Burnout Alarm, Event Input, Event Output |
Features
- Max.1024 points measurement, control and monitoring
- Flexible use to suit any application or site
- Program-less connections to PLCs for reduced work
- Usable as an analog module for reducing initial costs and wiring
- Failure prediction maintenance and risk avoidance
- Peak power suppression function
- Improved product quality
- Five included control methods for reduced manual labor.
- In the case of Direct current input, some ranges require an external 50Ω shunt resistor (RES-S01-050).
- Fixed to 125 ms regardless of settings for thermocouple input and RTD input.
| 通信回線 | EIA RS-422A準拠EIA RS-485準拠 | Communication lines | EIA RS-422A compliant EIA RS-485 compliant |
| 同期方式 | 半二重通信 | Communication method | Half-duplex communication |
| 通信方式 | 調歩同期式 | Synchronization method | Start-stop synchronization |
| 通信速度 | 9600, 19200, 38400, 57600 bpsを通信仕様 選択用ディップスイッチにて選択 | Communication speed | Selecting 9600, 19200, 38400, or 57600 bps is possible using the communication specification selection DIP switches. |
| データビット/ パリティ | データビット: 7ビット，8ビットパリティビット あり，なし パリティ: 偶数，奇数 通信仕様選択用ディップスイッチにて選択 |
Data bit/parity | Data bit:7 bits, 8 bits Parity bit:With parity, No parity Parity:Even, Odd Select by communication specification selection DIP switch. |
| ストップビット | 1ビットまたは2ビットを通信仕様選択用ディップスイッチにて選択 | Stop bit | Selecting 1 or 2 is possible using the communication specification selection DIP switch. |
| 接続台数 | 制御モジュール 最大16台Cシリーズ互換の場合，最大5台 | Number of connections | Control module: Max 16 modules For C series compatible, max 5 modules |
| 電源電圧 | 24 V DC 許容変動範囲 20 ～ 28 V DC | Supply voltage | 24V DC Allowable fluctuation range: 20 to 28 V DC |
| 取付方式 | DINレール取付方式 | Mounting | DIN rail mounting |
| 外形寸法 | W30xH100xD85 mm | External dimensions | 30 x 100 x 85 mm (W x H x D) |
| オプション | イベント入力，イベント出力 | Option | Event input, Event output |
Digital Temp. Indicating Controllers (Analog Type)

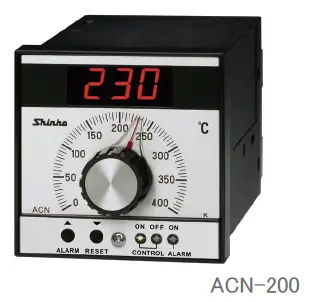

Digital Temperature Indicating Controller
| 入 力 | 熱電対, 測温抵抗体 | Input | Thermocouple, RTD |
| 精 度 | 各入力スパンの±0.5％±1デジット以内 | Accuracy | Within±0.5% of each input span ±1digit |
| サンプリング周期 | 250 ms | Sampling period | 250 ms |
| 制御動作 | PD, ON/OFF | Control action | PD, ON/OFF |
| 制御出力 | リレー接点, 無接点電圧 | Control output | Relay contact,Non-contact voltage |
| 電源電圧 | 100～240V AC 50/60Hz | Supply voltage | 100 to 240V AC 50/60Hz |
| 外形寸法 | W96xH96xD120mm | Dimensions | W96xH96xD120mm |
Features
- Potentiometer analog setting, Auto-reset function
- Control action can be changed with the DIP switch

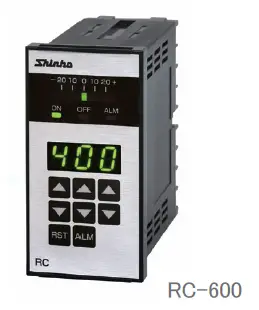

Digital Deviation Indicating Temperature Controller
| 入 力 | 熱電対, 測温抵抗体 | Input | Thermocouple, RTD |
| 精 度 | 各入力スパンの±0.3％±1デジット以内 | Accuracy | Within±0.3% of each input span ±1digit |
| サンプリング周期 | 250 ms | Sampling period | 250 ms |
| 制御動作 | PD, ON/OFF | Control action | PD, ON/OFF |
| 制御出力 | リレー接点, 無接点電圧, 直流電圧 | Control output | Relay contact, Non-contact voltage, Direct current |
| 電源電圧 | 100～240V AC 50/60Hz | Supply voltage | 100 to 240V AC 50/60Hz, 24V AC/DC 50/60Hz |
| 外形寸法 | W48xH96xD115mm | Dimensions | W48xH96xD115mm |
Features
- Simple seting just like an analog controller (with LED deviation display)
- Control action, alarm type selectable with the DIP, Rotary switches

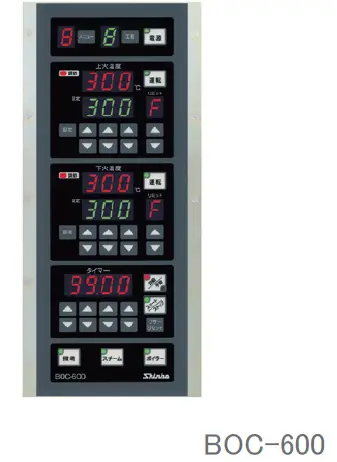

2ch Oven Temperature Controller
| 入 力 | 熱電対 | Input | Thermocouple |
| 入力点数 | 2点(上火温度, 下火温度) | Input points | 2 (for top heater and bottom heater) |
| 工程時間 | 0秒～99分50秒 | Baking time | 0 sec. to.99 min. 50 sec. |
| 指示精度 | ±2℃(フルスケールの±0.2％+1デジット相当) | Indicaticn Accuracy | ±2℃ (Equivalent to ±0.2%FS+1 digit) |
| 時間指示精度 | 設定時間の±0.5％ | Time indication accuracy | Within ±0.5% of setting time |
| 制御動力 | PD, ON/OFF | Control action | PD, ON/OFF |
| 制御出力 | リレー接点, 無接点電圧, 無接点 | Control output | Relay contact, Non-contact voltage, Non-contact |
| 補助出力 | 照明出力, ブザー出力, ボイラー出力, スチーム出力, ファン出力 | Sub output | Lighting output, Buzzer output, Boiler output, Steam output, Fan output |
| 電源電圧 | 100～240V AC 50/60Hz | Supply voltage | 100 to 240V AC 50/60Hz |
| 外形寸法 | W140xH310xD79.6mm | Dimensions | W140xH310xD79.6mm |
Features
- Device devaloped for baking and confectionery
- 2-channel control (top and bottom heater control)
- Programmable controller function equipped

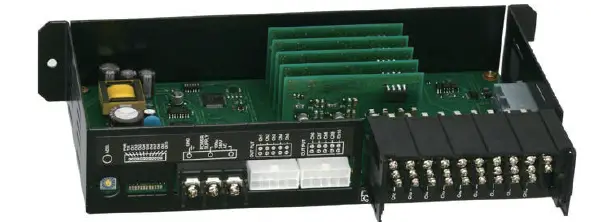

10ch Temperature Control Board
Features
- Multi-point I/O on a single board
- Simple mounting
- Customizable
- Newly developed – Economical, Short delivery time
Monitoring Software

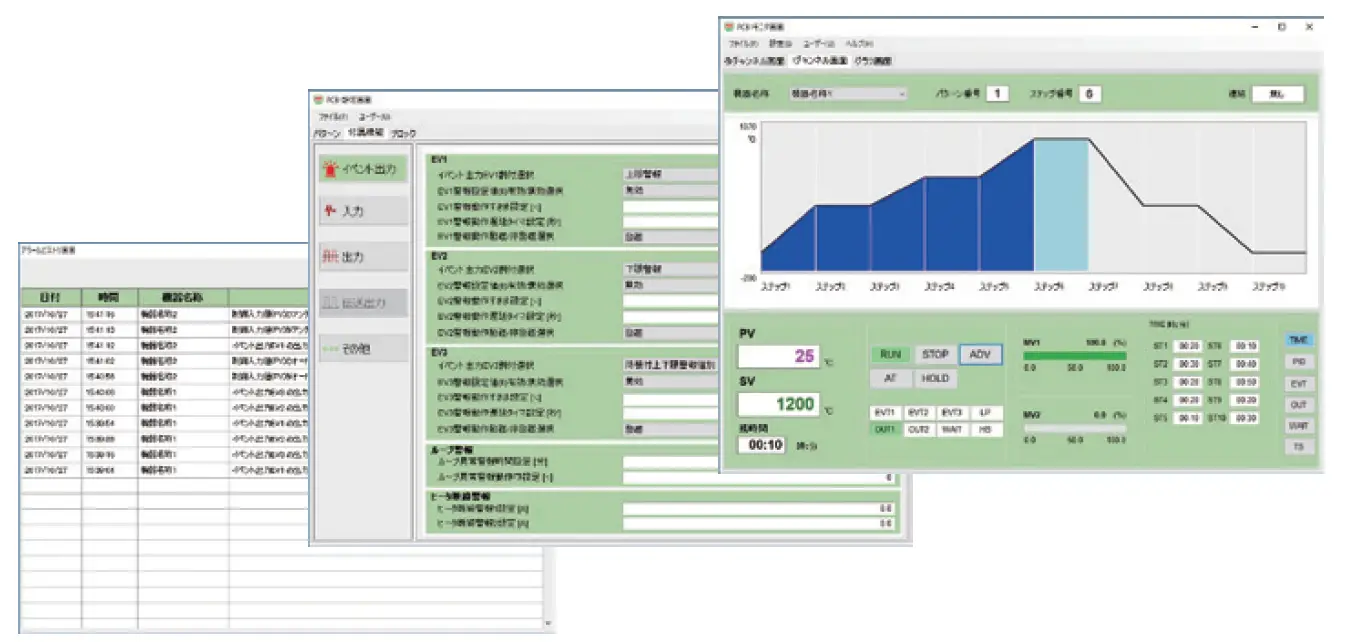

By using the monitoring software, setting item change, data logging and monitoring can be carried out on a PC. Shinko cable (sold separately) is required.
Model: ACx-13A, DCL-33A, NCL-13A,BCx2 series, PCA1, PCB1, etc.

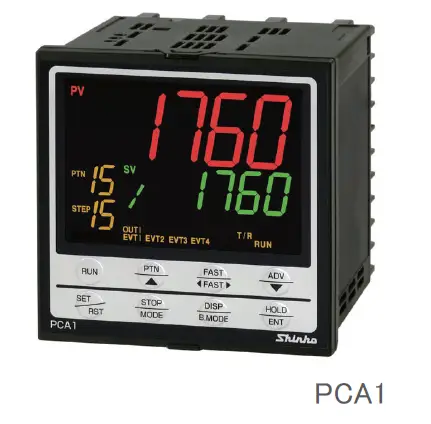

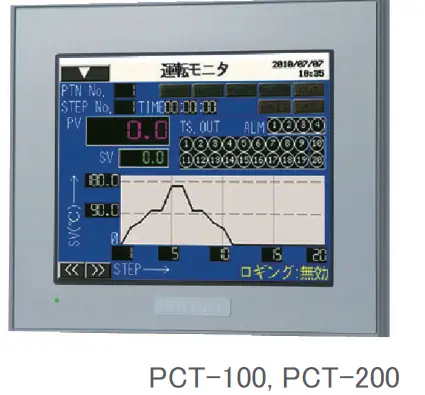

Programmable Controllers
100 patterns
| 入 力 | 熱電対，測温抵抗体，直流電流，直流電圧 (PCT-100は測温抵抗体のみ) | Input | Thermocouple, RTD, Direct current, DC voltage (PCT-100: RTD only) |
|
精 度 | 熱電対: 各入力スパンの±0.2 % ±1デジット以内 測温抵抗体: 各入力スパンの±0.1 % ±1デジット以内 直流電流，電圧: 各入力スパンの±0.2 % ±1デジット以内 |
Accuracy | Thermocouple: Within ±0.2 % of each input span ±1 digit RTD: Within ±0.1 % of each input span ±1digit Direct current, DC voltage: Within ±0.2 % of each input span ±1digit |
| サンプリング周期 | 25ms(PCT-200)，250ms(PCT-100) | Sampling period | 25ms(PCT-200)，250ms(PCT-100) |
| 制御動作 | PID, PI, PD, P, ON/OFF | Control action | PID, PI, PD, P, ON/OFF |
| 制御出力 | リレー接点，無接点電圧，直流電流 | Control output | Relay contact, Non-contact voltage, Direct current |
| 電源電圧 | 24V DC | Supply voltage | 24V DC |
| パターン・ステップ数 | 100パターン, 100ステップ | Pattern and Step | 100patterns, 100steps |
| リピート回数 | 9999回 | Repetition | 9999 times |
| 取付方式 | タッチパネル: パネル埋込取り付け 温度調節モジュール: DIN レール取付方式 | Mounting | Touch screen: Flush Temperature controlmodule: DIN rail |
| 外形寸法 | タッチパネル：W167.5×H135×D78mm | Dimensions | Touch screen: W167.5×H135×D78mm |
| オプション | 伝送出力(PCT-100) | Option | Transmission output(PCT-100) |
| セット内容 | 温度調節モジュール，USB前面取付ケーブル, USBメモリ，他 | Components | Temperature control module, Cable for front mounted USB port, USB memory, etc. |
Features
- Easier to view and operate via touch screen display
- 100-patterns/100-steps large-capacity memory
- Control data logging (USB flash memory): Recorders not required
- Languages: Japanese, English, Chinese, Korean(for PCT-200)

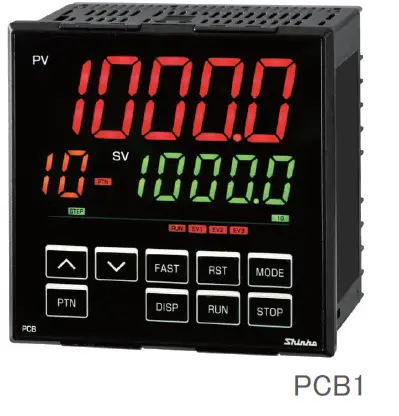

16 patterns
| 入 力 | 熱電対，測温抵抗体，直流電流，直流電圧 | Input | Thermocouple, RTD, Direct current, DC voltage |
| 熱電対: 各入力スパンの±0.2 % | Thermocouple: Within ±0.2 % of each input | ||
| ±1デジット以内 | span ±1 digit | ||
| 精 度 | 測温抵抗体: 各入力スパンの±0.1 % ±1デジット以内 直流電流，電圧: 各入力スパンの±0.2 % ±1デジット以内 | Accuracy | RTD: Within ±0.1 % of each input span ±1digit Direct current, DC voltage: Within ±0.2 % of each input span ±1digit |
| サンプリング周期 | 125 ms | Sampling period | 125 ms |
| 制御動作 | PID，PI，PD，P，ON/OFF | Control action | PID, PI, PD, P, ON/OFF |
| 制御出力 | リレー接点，無接点電圧，直流電流 | Control output | Relay contact, Non-contact voltage, Direct current |
| 電源電圧 | 100～240V AC 50/60Hz,24V AC/DC 50/60Hz | Supply voltage | 100 to 240V AC 50/60Hz, 24V AC/DC 50/60Hz |
| パターン・ステップ数 | 16パターン(連結可能) 256ステップ(16ステップ/パターン) | Number of patterns Number of steps | 16 (Linkable) 256 (16 steps/pattern) |
| リピート回数 | 9999回 | Number of repetitions | 9999 times |
| 外形寸法 | W96×H96×D110 mm | Dimensions | W96×H96×D110 mm |
| オプション | シリアル通信(RS-232C, RS-485)，タイム シグナル出力，伝送出力，加熱冷却制御出力 | Option | Serial communication (RS-232C, RS-485), Time signal output,Transmission output, Heating/ Cooling control |
Features
- 16-patterns 16-steps, A maximum of 256 programmable steps
- Power supply and quick setup using a USB Communication Cable
- Dust-proof / Drip-proof IP66 (front panel only)
10 patterns
| 入 力 | 熱電対, 測温抵抗体，直流電流，直流電圧 | Input | Thermocouple, RTD, Direct current, DC voltage |
|
精 度 | 熱電対: 各入力スパンの±0.2 %±1デジット以内測温抵抗体: 各入力スパンの±0.1 % ±1デジット以内 直流電流，電圧: 各入力スパンの±0.2 % ±1デジット以内 |
Accuracy | Thermocouple: Within ±0.2 % of each input span ±1 digit RTD: Within ±0.1 % of each input span ±1 digit Direct current, DC voltage: Within ±0.2 % of each input span ±1 digit |
| サンプリング周期 | 125 ms | Sampling period | 125 ms |
| 制御動作 | PID, PI, PD, P, ON/OFF | Control action | PID, PI, PD, P, ON/OFF |
| 制御出力 | リレー接点，無接点電圧，直流電流 | Control output | Relay contact, Non-contact voltage, Direct current |
| 電源電圧 | 100～240V AC 50/60Hz,24V AC/DC 50/60Hｚ | Supply voltage | 100 to 240V AC 50/60Hz, 24V AC/DC 50/60Hｚ |
| パターン・ステップ数 | 10パターン(連結可能) 100ステップ(10ステップ/パターン) | Number of patterns Number of steps | 10 (Linkable) 100 (10 steps/pattern) |
| リピート回数 | 10000回 | Number of repetitions | 10000 times |
| イベント出力 | タイムシグナル出力，パターンエンド出力， RUN出力，他 | Event output | Time signal output, Pattern end output, RUN output, etc. |
| 外形寸法 | W96×H96×D68(首下60) mm | Dimensions | W96×H96×D68 mm (60 mm-deep control panel interior) |
| オプション | 加熱冷却制御出力，ヒータ断線警報出力， シリアル通信(RS-485)，他 | Option | Heating/Cooling control, Heater burnout alarm Serial communication (RS-485), etc. |
| 安全規格 | UL: 入力定格 100～240V AC, 24V AC/DC File No. E159038 | Safety standard | UL: Power input rating 100 to 240V AC, 24V AC/DC File No. E159038 |
Features
- 10-patterns 10-steps, A maximum of 100 programmable steps
- Power supply and, quick setup using a USB communication cable
- Dust-proof / Drip-proof IP66 (front panel only)
Recorder
| 入 力 | 熱電対，測温抵抗体，直流電流，直流電圧 | Input | Thermocouple, RTD, Direct current, DC voltage |
| 入力点数 | 1点(ペン式), 2点(ペン式), 6点(打点式) | Input points | Pen：1-point, 2-point Dot printing：6-point |
| 記録巾 | 100mm | Recording chart width | 100mm |
| 警 報 | 標準装備の警報出力はありませんが, ALM 表示灯が点灯します。設定数は各チャネルごとに上限(２点), 下限(２点)の最大４点 | Alarm | No standard alarm output is provided, however, ALM indicator lights up. Number of setting：Max. 4 points (2 points for high limit and 2 point for low limit for every channel) |
| 耐電圧 | 電源端子 – 接地端子間：1.5kV AC 1分間入力端子 – 接地端子間：500V AC 1分間入力端子間 ：200V AC 1分間 | Didlectric strength | Power terminal – Ground terminal：1.5kV AC(1 min.) Input terminal – Ground terminal ：500V AC(1 min.) Between Input terminal ：200V AC(1 min.) |
| インタフェース | RS-232C：1200/2400/4800/9600bps | Interface | RS-232C：1200/2400/4800/9600bps |
| 電源電圧 | 100～240V AC 50/60Hz | Supply voltage | 100 to 240V AC 50/60Hz |
| 外形寸法 | W144×H144×D175mm | Dimensions | W144×H144×D175mm |
| オプション | 通信機能(RS-485), DI機能, 警報出力機能, 記録紙切れ検出機能 | Option | Communication (RS-485) function, DI function, Alarm output function, Paper-empty detection |
| 安全規格 | UL：入力定格 100～240V AC File No. E195801 | Safety standard | UL：Power input rating 100 to 240V AC File No. E195801 |
Features
- Effective recording width 100mm
- Short Depth (150mm) and Light weight (1.5kg)
- Communication function (RS-232C) is provided as standard
- Multi-range input
Indicators

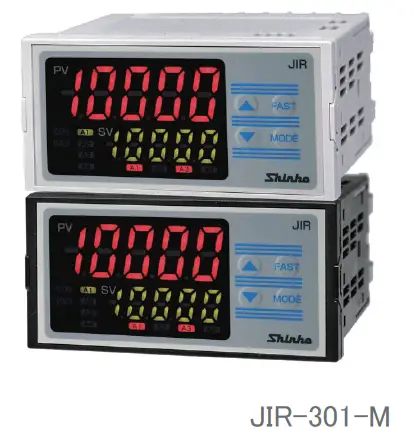

Digital indicators
| 入 力 | 熱電対，測温抵抗体，直流電流，直流電圧 | Input | Thermocouple, RTD, Direct current, DC voltage |
|
精 度 | 熱電対：各入力スパンの±0.2％±1デジット以内 測温抵抗体：各入力スパンの±0.1％±1デジット以内直流電流, 電圧：各入力スパンの±0.2％ ±1デジット以内 |
Accuracy | Thermocouple:Within±0.2% of each input span ±1digit RTD:Within±0.1% of each input span ±1digit DC current,DC voltage:Within±0.2% of each input span ±1digit |
| サンプリング周期 | 125 ms | Sampling period | 125 ms |
| 警報動作 | 上限動作，下限動作，待機付上限動作， 待機付下限動作, 上下限範囲動作 | Alarm action | Process high alarm, Process low alarm, Process high with standby , Process low with standby, High/Low limit range alarm |
| 電源電圧 | 100～240V AC 50/60Hz，24V AC/DC 50/60Hz | Supply voltage | 100 to 240V AC 50/60Hz, 24V AC/DC 50/60Hz |
| 外形寸法 | W96xH48xD100mm | Dimensions | W96 x H48 x D100mm |
| オプション | シリアル通信(RS-485)，警報出力4, 絶縁電源出力，2線式伝送器用電源, 伝送出力2，指定伝送出力，端子カバー，他 | Option | Serial communication(RS-485),Alarm output 4 (A4), Insulated power output, Power for 2-wire transmitter,Transmission output 2, User specified transmission output,Terminal cover, etc. |
| 安全規格 | UL：入力定格100～240V AC,24V AC/DC File No. E159038 | Safety standard
| UL: Power input rating 100 to 240V AC, 24V AC/DC File No. E159038 |
Features
- Standard spec: Multi-input, 3 points of alarm Alarm output, Transmission output (4 to 20 mA DC) , IP66
- Optional spec: Alarm output (A4), Transmission output 2 Power for 2-wire transmitter.
Hand-Held Digital Thermo-hygrometer
| 入 力 | 熱電対，測温抵抗体，専用温湿度センサ | Input | Thermocouple, RTD, Hygrothermo sensor | ||
| 指示精度 | 熱電対：±0.2％FS±1デジット以内 測温抵抗体：±0.1％FS±1デジット以内 温湿度センサ：±0.3℃(％RH) | Indicating accuracy | Thermocouple：Within ±0.2％FS±1 digit RTD：Within ±0.1％FS±1 digit Hygrothermo sensor：±0.3℃(％RH) | ||
| 動作方式 | 二重積分方式 | Action method | Double integral method | ||
| 電源電圧 | 3V DC 単3アルカリ乾電池(2本) | Action method | 3V DC Size AA alkaline battery (2 pieces) | ||
| バッテリー寿命 | 連続使用200時間 | Battery life | 200 hours for continuous measurement | ||
| 専用センサの形名および用途 | Sensor model and application | ||||
| PCE-701(一般表面測定用) | PCE-707L(一般表面測定用) | PCE-701(General surface) | PCE-707L(General surface) | ||
| PCE-702(ロール等表面測定用) PCE-709(本体直取付用) | PCE-702(Surface of roll) | PCE-709(Direct mounting of sensor) | |||
| PCE-704(液体, 内部測定用) | PCE-700M(金型等表面測定用) | PCE-704(Liquids and interiors) PCE-700M(Surface of metal mold) | |||
| PCE-706(液体, 内部測定用) | PCR-701(液体, 内部測定用) | PCE-706(Liquids and interiors) PCR-701(Liquids and interiors) | |||
| PCE-707(一般表面測定用) | THD-700-P(温湿度用センサ) | PCE-707(General surface) | THD-700-P(Hygrothermo sensors) | ||
Features
- Memory function for 10 pieces of data
- Back-light lets you check data in the dark
- Multi-range input

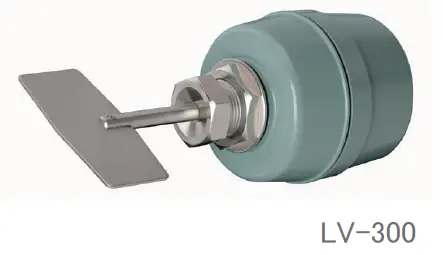

Level Switch
| 検出トルク | 0.049N・m(0.5kg・cm)以上(固定) | Detecting torque | 0.049N•m(0.5kg•cm) or more (Fixed) |
| 羽根回転数 | 1rpm(min-1) (60Hz) | Wing rotation speed | 1rpm(min-1) (60Hz) |
| 動作方式 | モータによる検出羽根の回転方式 | Action | Detector wing revolution by motor |
| 検出部の長さ | 85, 100, 150, 200, 250mm(いずれか指定) | Wing shaft length | 85, 100, 150, 200, 250mm(Specify when ordering) |
| リード線 | 5芯キャブタイヤコード 長さ2m | Lead wire | 5-wire cabtyre cord, 2m (Vinyl coated) |
| 防塵・防滴 | IP66 (取付けナットから検出部側除く) | Dust-proof/ Drip-proof | IP66 (excluding parts from the Main unit mounting nut to detector wing) |
| 電源電圧 | AC 100V, 110V, 115V, 200V, 220V, 230V, 240V(いずれか指定) 50/60Hz | Supply voltage | 100V, 110V, 115V, 200V, 220V, 230V, 240V AC (Specify when ordering) 50/60Hz |
| 接点容量 | 3A 250V AC (抵抗負荷) | Contact capacity | 3A 250V AC (Resistive load) |
| 取付方式 | ナット締付方式 (取付部の板厚：最大7mm) | Mounting | Fastened by nut (Panel：Maximum 7mm) |
Features
- Extremely Durable 100% Die-cast Aluminium Unit
- Stainless steel Detector wing
- Dust-proof/Drip-Proof IP66(excluding parts from the Main unit mounting nut to detector wing.
Actuators (Output Units)
Power Controllers

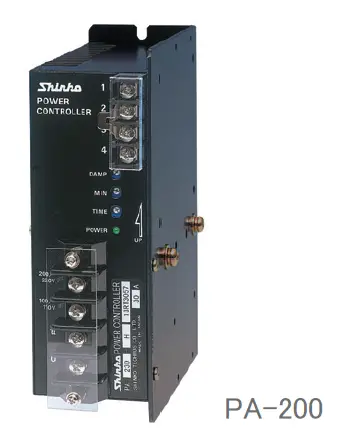

| 定格電流容量 | PA-215 ：15A 3kVA(単相), 5.2kVA(3相) PA-230 ：30A 6kVA(単相), 10.4kVA(3相) PA-260 ：60A 12kVA(単相), 20.8kVA(3相) PA-2100 ：100A 20kVA(単相), 34.6kVA(3相) PA-2150 ：150A 30kVA(単相), 52.0kVA(3相) | Rated current Capacity | PA-215 ：15A 3kVA(Single-phase), 5.2kVA(3-phase) PA-230 ：30A 6kVA(Single-phase), 10.4kVA(3-phase) PA-260 ：60A 12kVA(Single-phase), 20.8kVA(3-phase) PA-2100 ：100A 20kVA(Single-phase), 34.6kVA(3-phase) PA-2150 ：150A 30kVA(Single-phase), 52.0kVA(3-phase) |
| 入力信号 | 直流電流4～20mA DC, 直流電圧0.8～4V DC 無接点電圧入力, 手動設定 | Input signal | 4 to 20mA DC, 0.8 to 4V DC Non-voltage contact input, Manual setting |
|
制御方式 | いずれか指定 ・単相位相制御方式 ・ゼロクロス分周方式 ・3相位相制御方式(3相の時ゼロクロス分周方式はありません) |
Control system | Specify from below. ・Single-phase control ・Zero-cross frequency division control ・3-phase control (There is no zero cross when 3-phase is applied.) |
| 定格電圧 | 100V/110V AC, 200V/220V AC共用 （150A用の時, いずれか指定） | Rated voltage | 100V/110V AC, 200V/220V AC (Specify one for 150A.) |
Features
- H series can be used precision control and inductive resistance
- Z series that is noiseless is recommended for computer lines

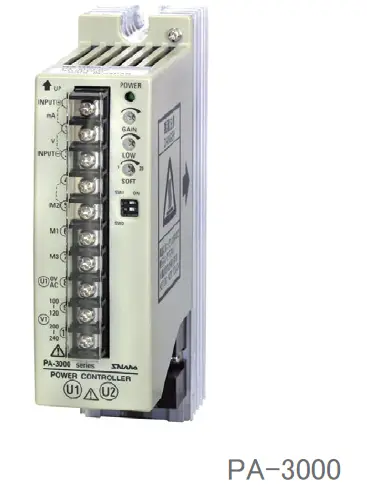

| 定格電流 | 20A, 30A, 40A, 50A, 75A, 100A | Input signal | 20A, 30A, 40A, 50A, 75A, 100A |
| 入力信号 | 直流電流4～20mA DC, 直流電圧1～5V DC またはオンオフ接点信号(端子にて切替) | Input signal | 4 to 20mA DC, 1 to 5V DC or ON/OFF contact signal (selectable by terminal) |
| 制御方式 | 位相制御/分周制御(DIPスイッチ切替) | Control system | Phase control / Frequency division control (Selectable by DIP switch) |
| 定格電圧 | 100～120V AC, 200～240V AC共用 | Rated voltage | 100 to 120V AC, 200 to 240V AC |
Features
- Compact and light single-phase AC power controller
- Phase control system (H) and zero cross frequency division contorl system (Z) (Selectable by built-in DIP switch)

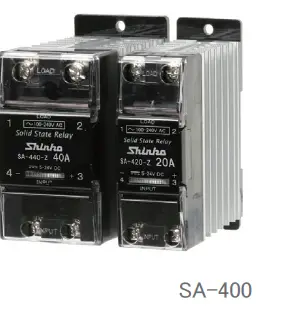

Solid State Relays
| 定格負荷電流 | SA-420-Z：0.1～20A, SA-440-Z：0.5～40A | Rated current | SA-420-Z：0.1～20A, SA-440-Z：0.5～40A |
| 定格入力電圧 | 5～24V DC | Input voltage | 5 to 24V DC |
| 定格負荷電圧 | 100～240V AC | Load voltage | 100 to 240V AC |
| 絶縁抵抗 | 100MΩ 以 上 （500V DC に て ） (INPUT端子, LOAD端子, 放熱器 相互間) | Insulation resistance | 100MΩ or more (at 500V DC)： Between Input/Load terminals, Between terminals -Heat sink |
| 耐電圧 | 3000V AC, 1分間 (INPUT端子, LOAD端子, 放熱器 相互間) | Dielectric strength | 3000V AC for 1 minute Between Input/Load terminals, Between terminals -Heat sink |
| 外形寸法 | SA-420：W30×H100×D100mm SA-440：W45×H100×D100mm | Dimensions | SA-420：W30×H100×D100mm SA-440：W45×H100×D100mm |
Features
- Both DIN rail and panel mountable
- Easy viewing of action by LED display

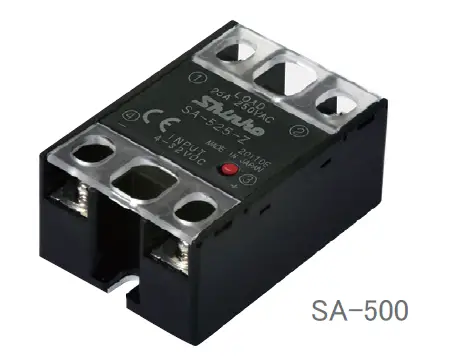

| 定格負荷電流 | SA-515-Z：15A, SA-525-Z：25A, SA-540-Z：40A | Rated current | SA-515-Z：15A, SA-525-Z：25A, SA-540-Z：40A |
| 操作入力電圧 | 4～32V DC | Input side control voltage | 4 to 32V DC |
| 負荷電圧 | 75～250V AC 45～65Hz | Load voltage | 75 to 250V AC 45 to 65Hz |
| 絶縁抵抗 | 入力-出力間：100MΩ以上500V DCにて | Insulation resistance | Input-Output：100MΩ or more, at 500V DC |
| 耐電圧 | 入力端子 – 出力端子間：4000V AC 1分間入力端子 – ケース間：2500V AC 1分間 | Dielectric strength | Input terminal – Output terminal：4000V AC for 1 minute Input terminal – Case：2500V AC for 1 minute |
| 外形寸法 | W40×H58×D25.5mm | Dimensions | W40×H58×D25.5mm |
Features
- Cost efficient for customized systems
- Built-in ‘varistor’ for absorbing external power surges
Communication Units
For PC

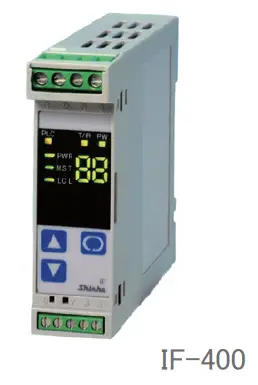

| ホストコンピュータ ⇔ 本器間 | Host computer ⇔ IF-400 | ||
| 通信回線：RS-232C／RS-422A／RS-485準拠 | Communication line：RS-232C/RS-422A/RS-485 | ||
| 本器 ⇔ 調節計間 | IF-400 ⇔ Controller | ||
| 通信回線：RS-485準拠 | Communication line：RS-485 | ||
| 通信速度 | 2400／4800／9600／19200bps(いずれか選択) | Communication speed | 2400, 4800, 9600, 19200bps |
| 電源電圧 | 100～240V AC 50/60Hz, 24V AC/DC 50/60Hz | Supply voltage | 100 to 240V AC 50/60Hz, 24V AC/DC 50/60Hz |
| 取付方式 | DINレール取付方式 | Mounting | DIN rail |
| 外形寸法 | W22.5×H75×D100mm | Dimensions | W22.5×H75×D100mm |
- A communication converter/repeater that interfaces a controller (RS-485) with host computer (RS-232C or RS-422A)

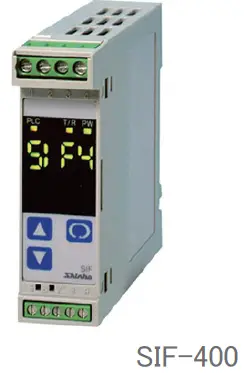

For PLC
| PLC ⇔ 本器間 | PLC ⇔ SIF-400 | ||
| 通信回線：RS-232C／RS-422A／RS-485準拠通 信：キー操作で以下の設定が可能 通信速度(9600／19200bps), データ長(7／8ビット), バリティビット（無し, 奇数, 偶数）, ストップビット（1ビット／2ビット） | Communication line ：RS-232C/RS-422A/RS-485 Communication ：The following can be set by keypad. Communication speed: 9600/19200 bps Data length: 7 bits/8 bits Parity: No parity/Even/Odd Stop bit: 1 bit/2 bits | ||
| 本器 ⇔ 調節計間 | SIF-400 ⇔ Contoller | ||
| 通信回線 ：RS-485準拠 調節計形名：SIF-400：DCL-33A, JC□-33Aシリーズ, NCL-13A SIF-400-AC：ACS-13A(専用) | Communication line ：RS-485 Controller model name：SIF-400：DCL-33A, JC□-33A series, NCL-13A SIF-400-AC：ACS-13A only | ||
| 接続可能台数 | SIF-400 1台に付き,調節計を最大32台接続 可能（固定アドレス方式は最大20台） | Number of connectable units | Max. 32 units of controller per SIF-400 can be connected. (20 units for fixed address) |
| 電源電圧 | 100～240V AC 50/60Hz, 24V AC/DC 50/60Hz | Supply voltage | 100 to 240V AC 50/60Hz, 24V AC/DC 50/60Hz |
| 取付方式 | DINレール取付方式 | Mounting | DIN rail |
| 外形寸法 | W22.5×H75×D100mm | Dimensions | W22.5×H75×D100mm
|

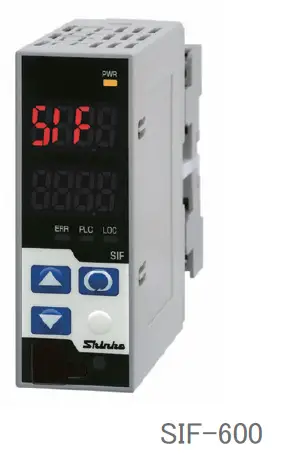

- Interface unit to connect the PLC and controllers.
For PLC
| PLC ⇔ 本器間 | PLC ⇔ SIF-600 | ||
| 通 信 回 線 ： RS-232C／RS-422A／RS-485準拠 RS-422A RXA,RXB間に終端抵抗（200Ω）を内蔵通 信 ： 9600／19200／38400bps スタートビット： 1ビット デ ー タ 長 ： 7ビット／8ビットパリティビット： 無し／偶数／奇数ストップビット： 1ビット／2ビット | Communication line： RS-232C/RS-422A/RS-485 RS-422A：Built-in terminator (200Ω) between RXA and RXB Communication speed：9600／19200／38400bps Start bit ： 1 bit Data length： 7 bits/8 bits Parity ： No parity/Even/Odd Stop bit ： 1 bit/2 bits | ||
| 本器 ⇔ 調節計間 | SIF-600 ⇔ Contoller | ||
| 通信回線：RS-485準拠 対象機器：神港プロトコル, MODBUSプロトコル(ASCII, RTU) 搭載製品 | Communication line：RS-485 Connectable controllers：Controllers with Shinko protocol & MODBUS protocol (ASCII, RTU) | ||
| 接続可能台数 | 最大95台（32台以上接続する場合, リピータが必要。リピータ：通信変換器 IF-400推奨） | Number of connectable units | Max. 95 units [A repeater (Shinko’s IF-400 is recommended) is required when connecting 32 units or more] |
| 電源電圧 | 100～240V AC 50/60Hz, 24V AC/DC 50/60Hz | Supply voltage | 100 to 240V AC 50/60Hz, 24V AC/DC 50/60Hz |
| 取付方式 | DINレール取付方式 | Mounting | DIN rail |
| 外形寸法 | W30×H88×D108mm [ソケット（別売品）含む] | Dimensions | W30×H88×D108mm [including socket (sold separately)] |
Features
- To suit your needs, choose form 4 communication methods
- Enables communication between PLC and peripheral devices

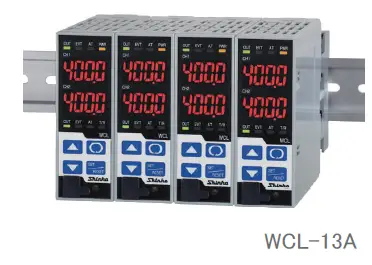

- Easy connection without programming (Shinko’s WCL-13A)

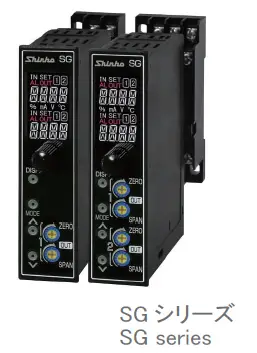

Signal Conditioners
I/O type: Changeable

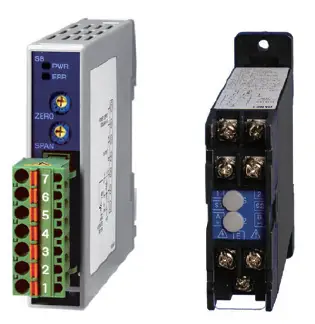

| SGI | アイソレータ （1 出力） | Isolator(1-output) |
| SGIW | アイソレータ （2 出力） | Isolator(2-outputs) |
| SGS | 直流信号変換器 （1 出力） | DC signal transmitter(1-output) |
| SGSW | 直流信号変換器 （2 出力） | DC signal transmitter(2-outputs) |
| SGD | ディストリビュータ （1 出力） | Current loop supply(1-output) |
| SGDW | ディストリビュータ （2 出力） | Current loop supply(2-outputs) |
| SGM | 比率設定付ディストリビュータ （1 出力） | Current loop supply with ratio setting(1-output) |
| SGMW | 比率設定付ディストリビュータ （2 出力） | Current loop supply with ratio setting(2-outputs) |
| SGT | 熱電対変換器 （1 出力） | Thermocouple transmitter(1-output) |
| SGTW | 熱電対変換器 （2 出力） | Thermocouple transmitter(2-outputs) |
| SGR | 測温抵抗体変換器 （1 出力） | RTD transmitter(1-output) |
| SGRW | 測温抵抗体変換器 （2 出力） | RTD transmitter(2-outputs) |
| SGP | ポテンショメータ変換器 （1 出力） | Potentiometer transmitter(1-output) |
| SGPW | ポテンショメータ変換器 （2 出力） | Potentiometer transmitter(2-outputs) |
| SGU | ユニバーサル変換器 （1 出力） | Universal transmitter(1-output) |
| SGUW | ユニバーサル変換器 （2 出力） | Universal transmitter(2-outputs) |
| SGL | リニアライザ （1 出力） | Linearizer(1-output) |
| SGF | マルチパルス変換器 （1 出力） | Multi pulse transmitter(1-output) |
| SGFW | マルチパルス変換器 （2 出力） | Multi pulse transmitter(2-outputs) |
| SGJ | パルスアナログ変換器 （1 出力） | Pulse-Analog transmitter(1-output) |
| SGJW | パルスアナログ変換器 （2 出力） | Pulse-Analog transmitter(2-outputs) |
| SGQ | 温度差変換器 （1 出力） | Differential transmitter(1-output) |
| SGZ | 四則演算器 （1 出力） | 2-input math function transmitter(1-output) |
Products necessary for air-conditioning control are lined up in the Multi series.
| SGH | 選択変換器 (Hi/Lo セレクタ ) （1 出力） | High/Low selector(1-output) |
| SGB | レシオバイアス ( 比率変換器 ) （1 出力） | Ratio, Bias(Ratio transmitter)(1-output) |
| SGBW | レシオバイアス ( 比率変換器 ) （2 出力） | Ratio, Bias(Ratio transmitter)(2-outputs) |
| SGXW | スプリット演算器 （2 出力） | Split-Range transmitter(1-output) |
| SGC | リミッタ変換器 （1 出力） | Limiter(1-output) |
| SGCW | リミッタ変換器 （2 出力） | Limiter(2-outputs) |
| 2 出力， 4 出力製品をラインアップoutputs and 4-outputs are available. | ||
| SGAL | 計装信号入力アラームセッタ (4 ～ 20mA, 1 ～ 5V 専用 )(2 出力 ) | Instrumentation signal input Alarm setter (4 to 20mA, 1 to 5V only)(2-outputs) |
| SGAL | 計装信号入力アラームセッタ (4 ～ 20mA, 1 ～ 5V 専用 )(4 出力 ) | Instrumentation signal input Alarm setter (4 to 20mA, 1 to 5V only)(4-outputs) |
| SGAU | ユニバーサル入力アラームセッタ (2 出力 ) | Universal input Alarm setter(2-outputs) |
| SGAU | ユニバーサル入力アラームセッタ (4 出力 ) Universal input Alarm setter(4-outputs) | |

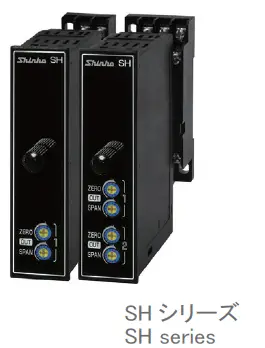

I/O type: Fixed SH series
| SHI | アイソレータ （1 出力） | Isolator(1-output) |
| SHIW | アイソレータ （2 出力） | Isolator(2-outputs) |
| SHS | 直流信号変換器 (1 出力 ) | DC signal transmitter(1-output) |
| SHSW | 直流信号変換器 (2 出力 ) | DC signal transmitter(2-outputs) |
| SHD | ディストリビュータ (1 出力 ) | Current loop supply(1-output) |
| SHDW | ディストリビュータ (2 出力 ) | Current loop supply(2-outputs) |
| SHT | 熱電対変換器 （1 出力） | Thermocouple transmitter(1-output) |
| SHTW | 熱電対変換器 （2 出力） | Thermocouple transmitter(2-outputs) |
| SHR | 測温抵抗体変換器 （1 出力） | RTD transmitter(1-output) |
| SHRW | 測温抵抗体変換器 （2 出力） | RTD transmitter(2-outputs) |
| SHP | ポテンショメータ変換器 （1 出力） | Potentiometertransmitter(1-output) |
| SHPW | ポテンショメータ変換器 （2 出力） Potentiometertransmitter(2-outputs) | |
SB series/SC series
Features
- Simple wiring into plug-in socket for power supply & I/O (SB series)
- RMS computation, 3rd harmonic wave, JIS C1111(SC series)

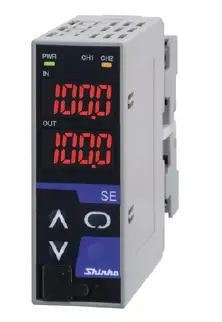

SE series
Features
- I/O programmable, with viewable displays
- Compact, with various standard functions
- Plug-in type
Water Quality Management Products
Panel Mounting
| AER-102-PH | pH 計 | pH Meter |
| AER-101-ORP | ORP( 酸化還元電位 ) 計 | ORP Meter |
| AER-102-ECH | 導電率 ( 高濃度 ) 計 | Conductivity Meter (High) |
| AER-102-ECL | 導電率 ( 低濃度 ) 計 | Conductivity Meter (Low) |
| AER-102-SE | 比抵抗計 | Resistivity Meter |
| AER-101-TU | 濁度／ SS 計 | Turbidity/SS Meter |
| AER-102-DO | 溶存酸素計 | DO Meter |
Internal Panel Mounting

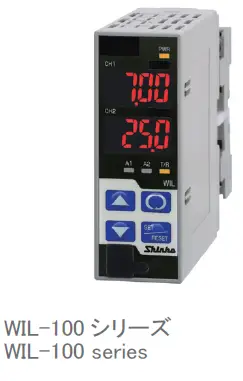

| WIL-102-PH | pH 計 | pH Meter |
| WIL-101-ORP | ORP( 酸化還元電位 ) 計 | ORP Meter |
| WIL-102-ECH | 導電率 ( 高濃度 ) 計 | Conductivity Meter (High) |
| WIL-102-ECL | 導電率 ( 低濃度 ) 計 | Conductivity Meter (Low) |
| WIL-102-SE | 比抵抗計 | Resistivity Meter |
| WIL-101-TU | 濁度／ SS 計 | Turbidity/SS Meter |
| WIL-102-DO | 溶存酸素計 | DO Meter |
Outdoor Mounting

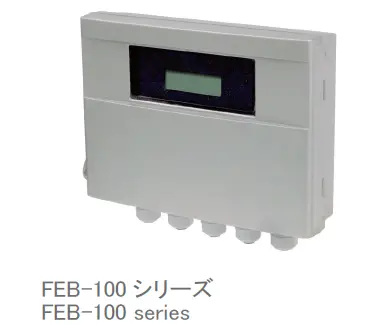

| FEB-102-PH | pH 計 / ORP( 酸化還元電位 ) 計 | pH Meter / ORP Meter |
| FEB-102-ECH | 導電率 ( 高濃度 ) 計 | Conductivity Meter (High) |
| FEB-102-ECM | 導電率 ( 低濃度 ) 計 | Conductivity Meter (Low) |
| 電源電圧 | 100 ～ 240V AC 50/60Hz | Supply voltage | 100 to 240V AC 50/60Hz |
| 外形寸法 | W240×H162×D75mm | Dimensions | W240×H162×D75mm |
Sensors (Temperature, Humidity, Other)

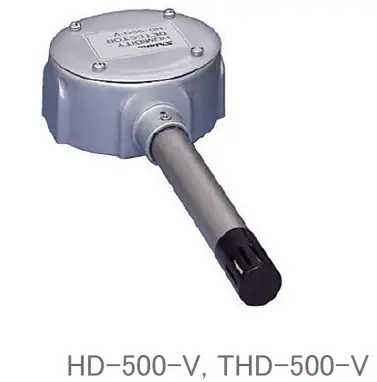

Humidity Detectors, Temperature/Humidity Detectors
| センサの種類 | 温度：白金薄膜測温抵抗体(JIS Pt100 B級) 湿度：静電容量変化型 | Sensor type | Temperature: Platinum thin film RTD (JIS Pt100 B class) Humidity: Electrostatic capacity variation type | ||
| 測定範囲 | 温度：0～80℃ 湿度：5～90 %RH | Measurement range | Temperature: 0 to 80℃ Humidity: 5 to 90 %RH | ||
|
精 |
度 | 温度： ±(0.3+0.005|t|) ℃ (JIS Pt100クラスB ) 湿度： ±3 %RH以内(20～80 %RH，15～55℃の範囲内で精度補償) ±4 %RH以内(20～80 %RH，0～65℃の範囲内で精度補償) ±5 %RH以内(0～100 %RH，5～45℃の範囲内で精度補償) ±6 %RH以内(20～80 %RH，65～75℃の 範囲内で精度補償) ±8 %RH以内(0～100 %RH，0～80℃の範囲内で精度補償) |
Accuracy | Temperature: ± (0.3+0.005|t|) ℃ (JIS Pt100 Class B) Humidity: Within ±3 %RH (Accuracy guaranteed within the range of 20 to 80 %RH, 15 to 55 ℃) Within ±4 %RH (Accuracy guaranteed within the range of 20 to 80 %RH，0 to 65℃) Within ±5 %RH (Accuracy guaranteed within the range of 0 to 100 %RH, 5 to 45℃) Within ±6 %RH (Accuracy guaranteed within the range of 20 to 80 %RH, 65 to 75 ℃) Within ±8 %RH (Accuracy guaranteed within the range of 0 to 100 %RH, 0 to 80℃) | |
|
応答特性 | 温度：35秒 湿度：約20秒[30⇔85 %RHを100とした時の90 %到達時間。ただし, エアフロー51/min(0.16m/s)] (センサチップ部防水フィルタ実装済) |
Response time | Temperature: 35 seconds Humidity: Approx. 20 sec [Time to reach 90% of 30⇔85 %RH. However, airflow 51/min (0.16 m/s)] (Waterproof filter mounted to the sensor chip) | ||
| 出 | 力 | 温度：3導線式 100 Ω at 0℃ (JIS Pt100クラスB) 湿度： 0～1 V DC(0～100 %RHに対してリニア) | Output | Temperature: 3-wire type 100Ω at 0℃ (JIS Pt100 Class B) Humidity: 0 to 1 V DC(Equivalent to 0 to 100%R H | |
| 電源電圧 | 5 V DC(5 %以内) | Supply voltage | 5 V DC (Within 5 % | ) | |
Indoor Sensors, Duct Inserted Sensors

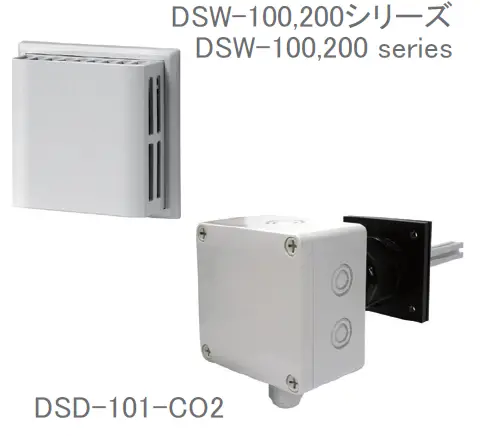

| DSW-100-T | 室内形温度センサ | Indoor temperature sensor |
| DSW-100-H | 室内形湿度センサ | Indoor humidity sensor |
| DSW-100-T□H□ | 室内形温湿度センサ | Indoor temperature/humidity sensor |
| DSW-200-CO2 | 室内形CO2濃度センサ | Indoor CO2 sensor |
| DSD-101-CO2 | ダクト挿入形CO2濃度センサ | Duct inserted CO2 sensor |
| DSD-200-HA | ダクト挿入形湿度センサ | Duct inserted humidity sensor |

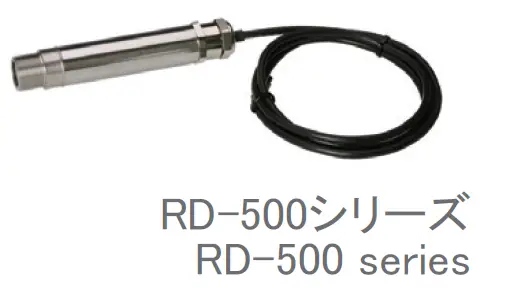

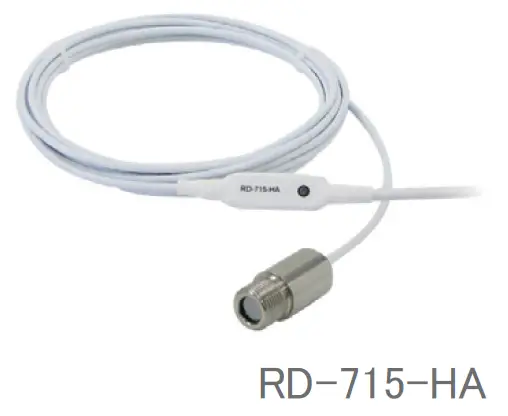

Infrared Temperature Sensors
| 測定範囲 | 0～250℃，0～500℃ | Measurement range | 0 to 250℃, 0 to 500℃ |
| 視 野 角 | 2:1（RD-502），15:1（RD-515) | Field-of-view | 2 :1(RD-502), 15:1(RD-515) |
| 応答特性 | 240ms （90% 応答） | Response time | 240ms (90% response) |
| 出 力 | 直流電流 4～20mA DC | Output | Direct current, 4 to 20mA DC |
| 測定範囲 | 50～400℃，150～1000℃ | Measurement range | 50 to 400℃, 150 to 1000℃ |
| 視 野 角 | 22:1（RD-622-LM） ，75:1（RD-675-HM） | Field-of-view | 22:1(RD-622-LM), 75:1(RD-675-HM) |
| 応答特性 | 1ms（ 9 0% 応答） | Response time | 1ms (90% response) |
| 出 力 | 直流電流 0～20mA DC, 4～20mA DC 直流電圧 0～5V DC, 0～10V DC 熱電対 K, J | Output | Direct current, 0 to 20mA DC, 4 to 20mA DC DC voltage, 0 to 5V DC, 0 to 10V DC Thermocouple K, J |
| 測定範囲 | 0～500℃ | Measurement range | 0 to 500℃ |
| 視 野 角 | 15:1 | Field-of-view | 15:1 |
| 応答特性 | 14ms （90% 応答） | Response time | 14 ms (90% response) |
| 出 力 | 直流電流 4～20mA DC | Output | Direct current 4 to 20mA DC |

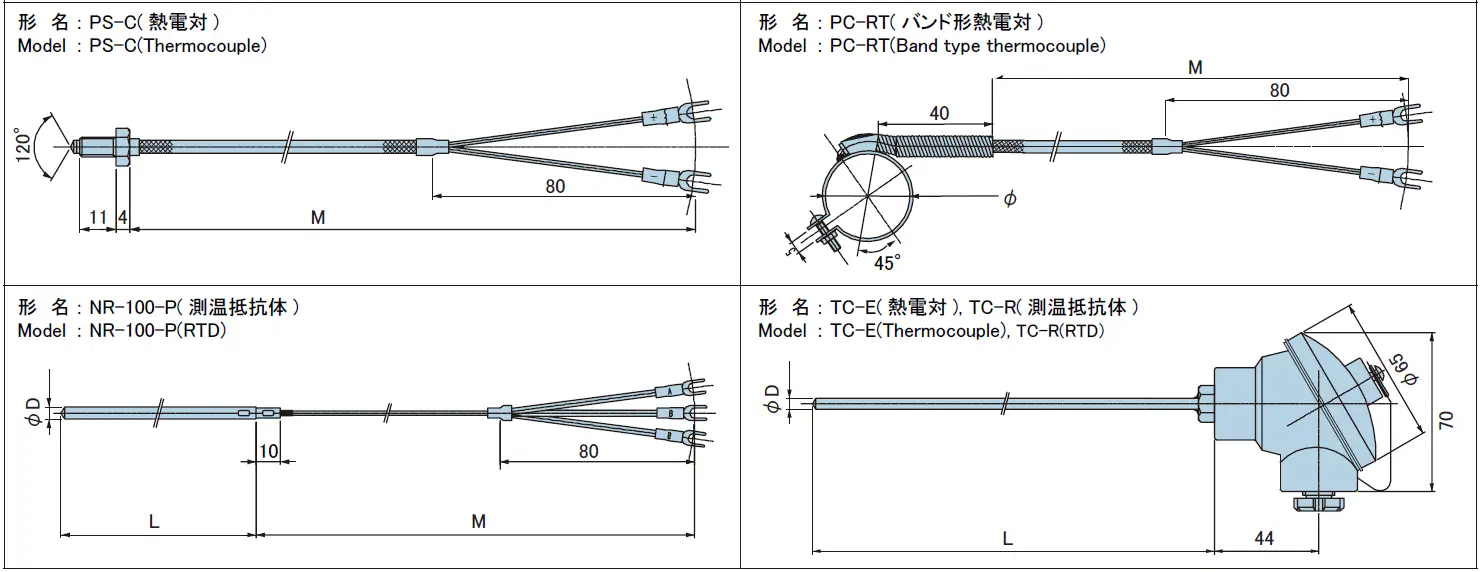

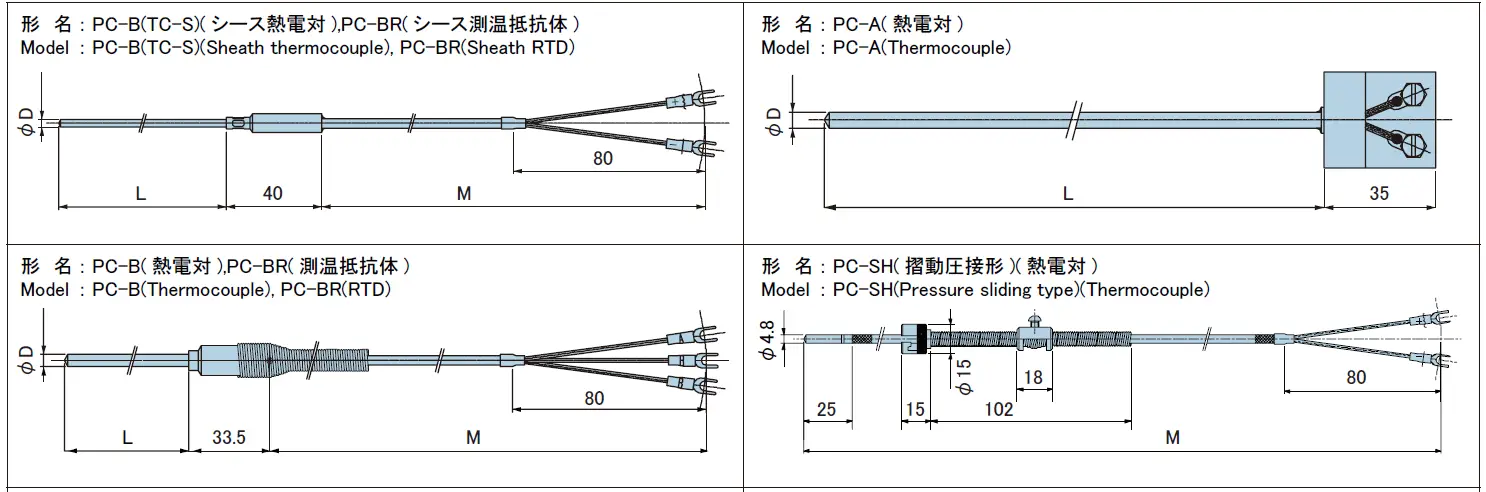

Temperature Sensor (Thermocouple, RTD)
- The temperature sensors listed below are typical Shinko sensors. We can also provide sensors suitable for the user’s specifications other than those listed. For more information, please contact our agency or us. (When ordering, please specify the diameter, length, etc.)
