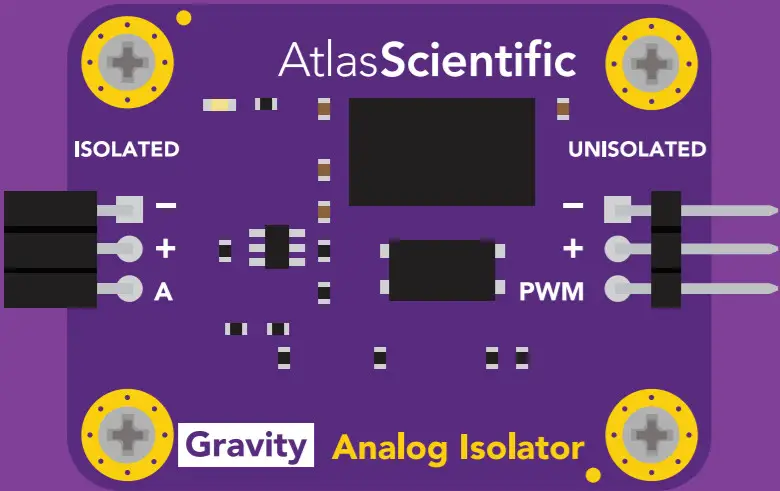

Gravity™ Analog isolatorAtlasScientific Gravity Analog isolator -FIGURE

AtlasScientific Gravity Analog isolator -FIGURE 1Written by Jordan Press Designed by Noah Press
This is an evolving document, check back for updates.

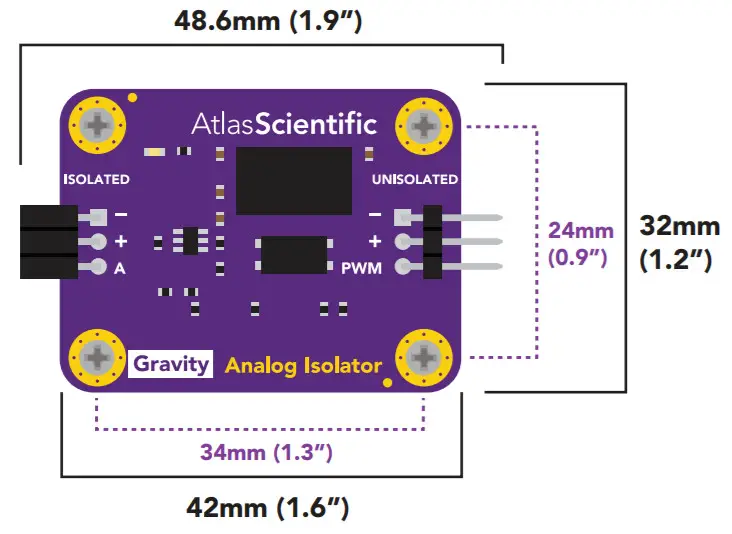

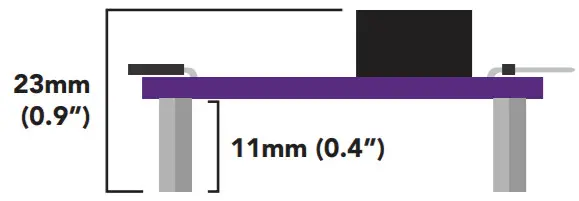

Gravity dimensions

AtlasScientific Gravity Analog isolator -FIGURE 2AtlasScientific Gravity Analog isolator -FIGURE 3

Current consumption

23mA
5V
15.7mA
3.3V
5V3.3V
Gravity™ Analog pH26mA18.7mA
Gravity ™ Analog ORP26mA18.7mA
Gravity™ Analog D.O.26mA18.7mA

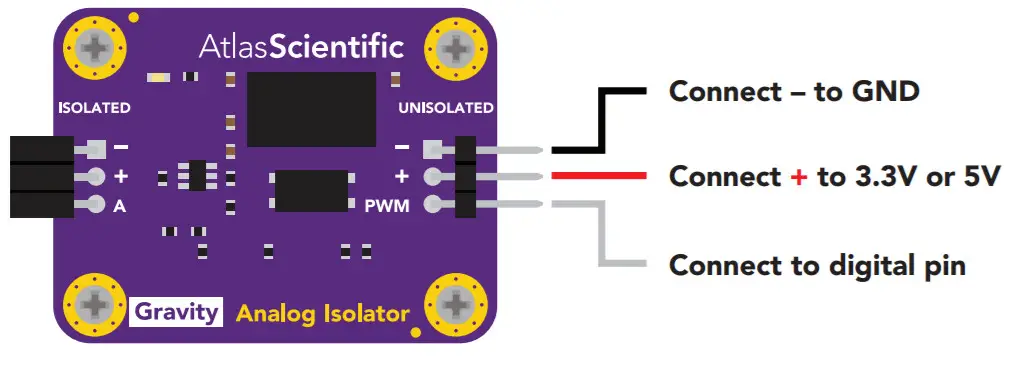

Connection pinsAtlasScientific Gravity Analog isolator -FIGURE 4

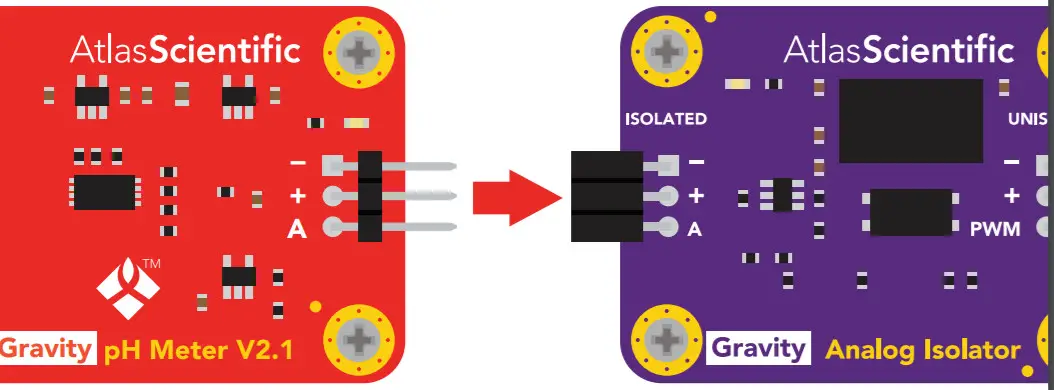

The Gravity™Analog Isolator mates with Atlas Scientific Gravity™Analog Sensors / Meters through their 3 pin headers.AtlasScientific Gravity Analog isolator -FIGURE 5

Wiring diagram

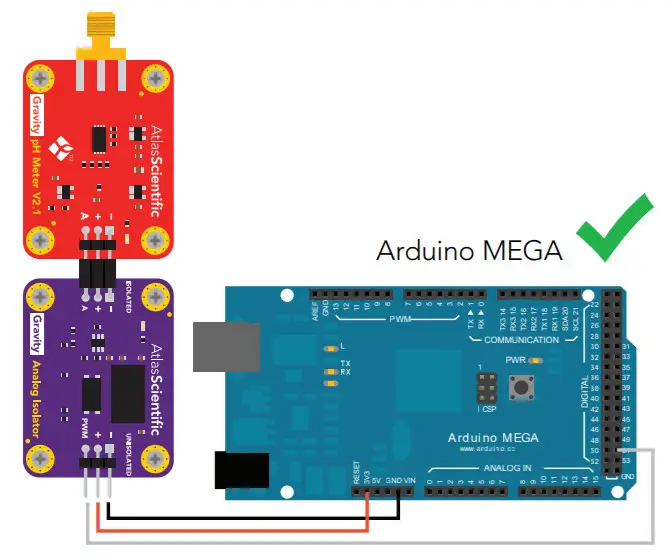

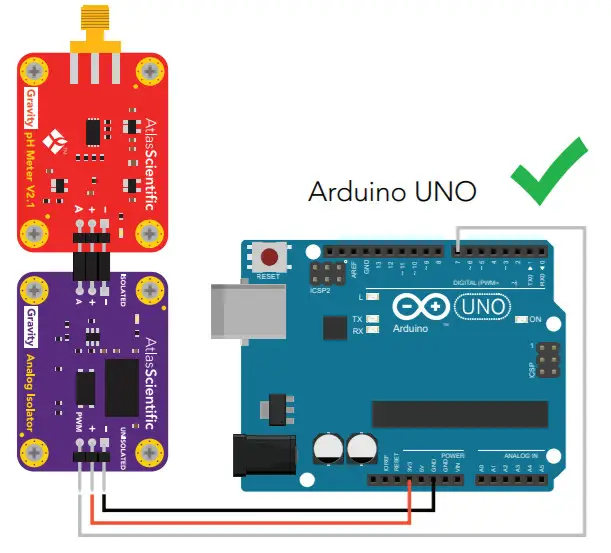

AtlasScientific Gravity Analog isolator -FIGURE 6AtlasScientific Gravity Analog isolator -FIGURE 7
AtlasScientific Gravity Analog isolator -FIGURE 8

Analog isolation

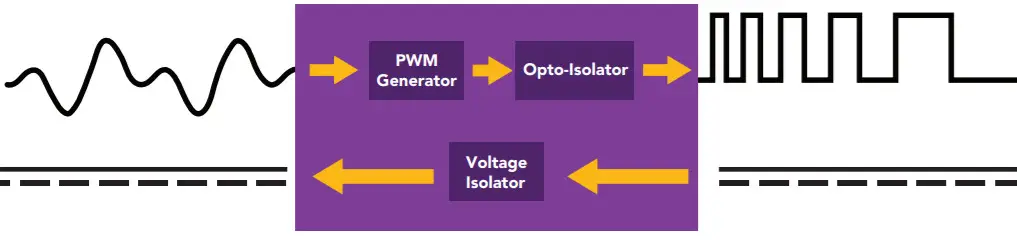

Isolating an analog signal is a challenging task, there is no single component that can do this. The Gravity™ Analog Isolator uses three components to achieve this, a voltage isolator, a PWM generator, and an Opto-isolator. The Voltage Isolator is needed to supply the Gravity™sensor. The PWM generator converts an analog signal to a square wave, which can then pass through the Opto-isolator.

AtlasScientific Gravity Analog isolator -FIGURE 9
