EATON EN54-23 Fire Alarm Devices

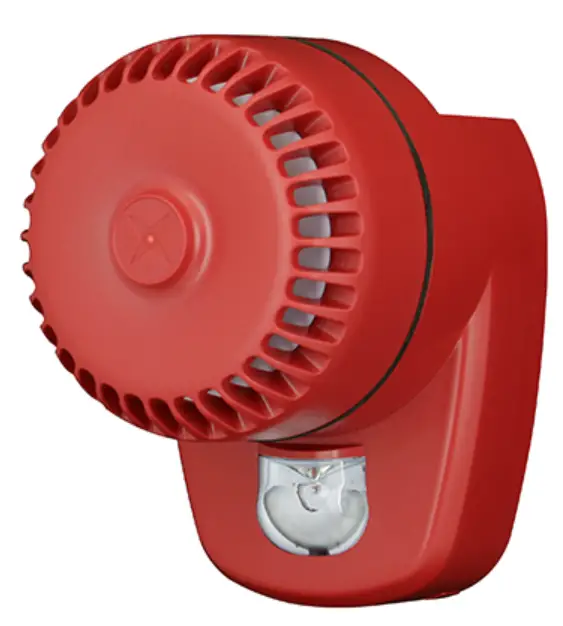

EN54-23 Fire Alarm Devices

Technical Data

Symbols

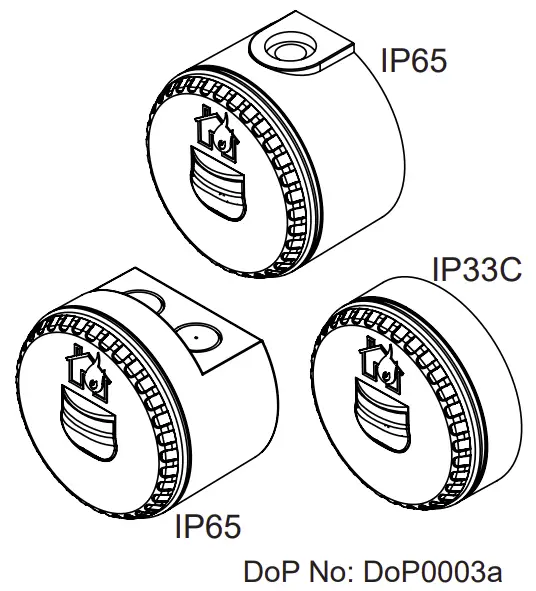

EN54-23 Fire alarm devices visual alarm device for use in & around buildings

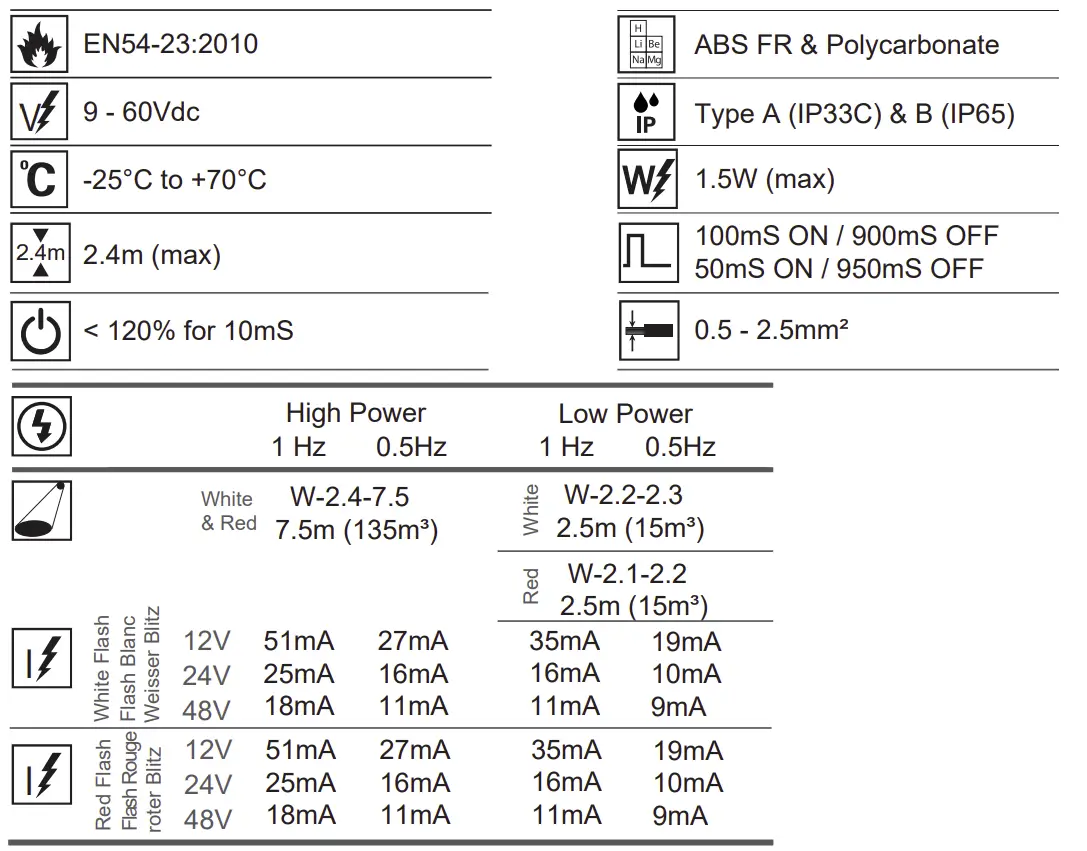

Technical Data

EN54-23 Fire Alarm Devices

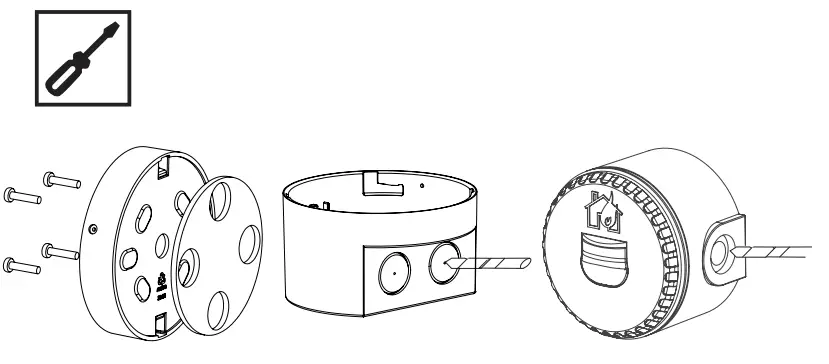

Installation instruction

Drilling diameter must be adjusted to the diameter of the cable glands.

Installation instruction

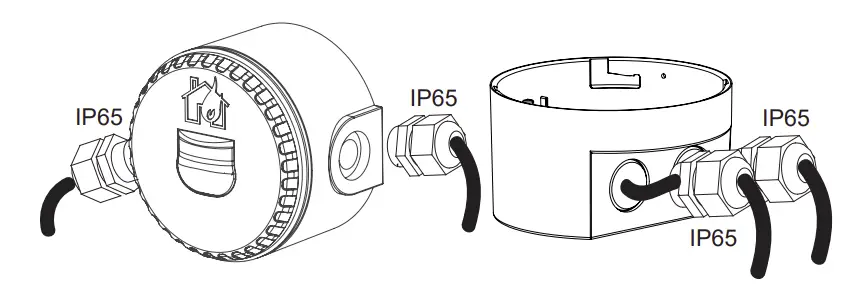

Cable glands must be compatible with declared cable size.

Installation instruction

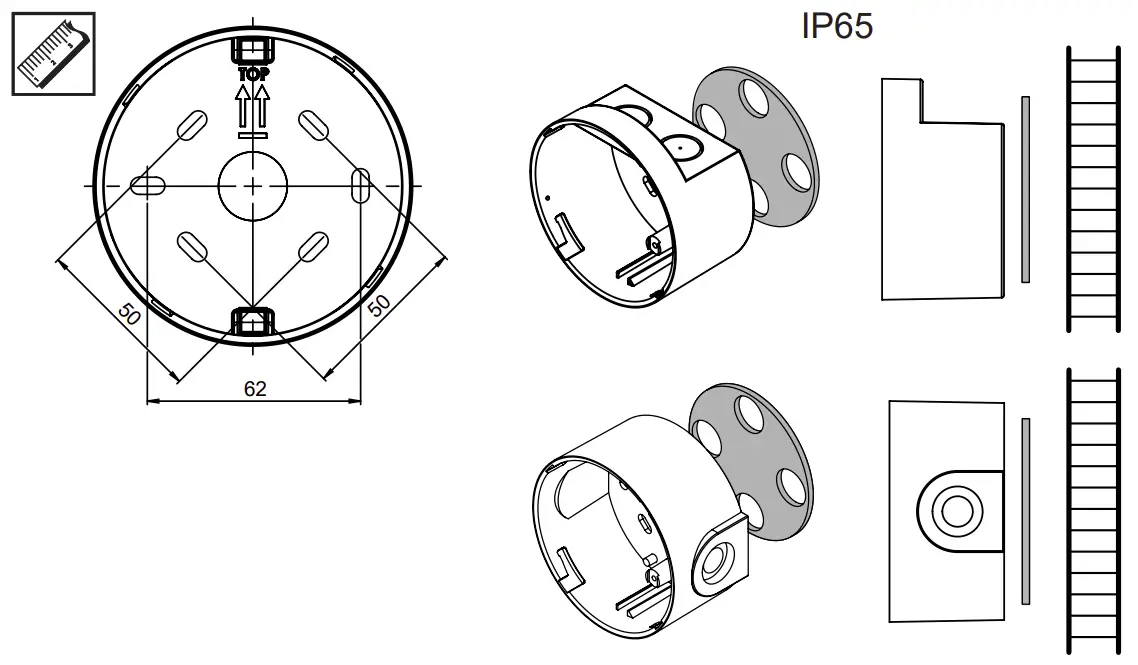

Place gasket between the product and mounting surface.
Installation instruction

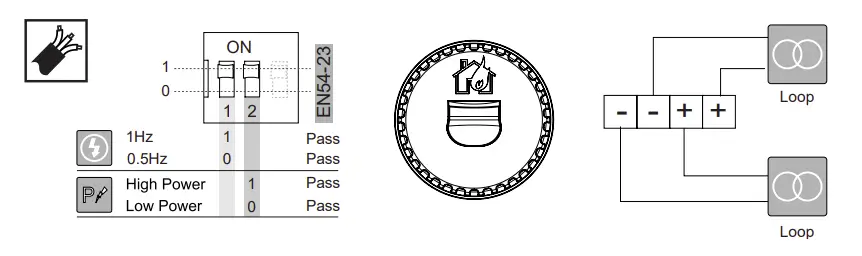

Installation instruction

Product manual M12-002
POŻAR label must be applied if product used in Pol

Essential Characteristics
EN54-23:2010ClausePerformance

Operational Reliability
Duration of operation4.2.1PASS
Provision for external conductors4.2.2PASS
Flammability of materials4.2.3PASS
Enclosure protection4.2.4PASS
Access4.2.5PASS
Manufacturer’s adjustments4.2.6PASS
On-site adjustment of behaviour4.2.7PASS
Requirements for software controlled devices4.2.8PASS

Performance parameters under fire condition

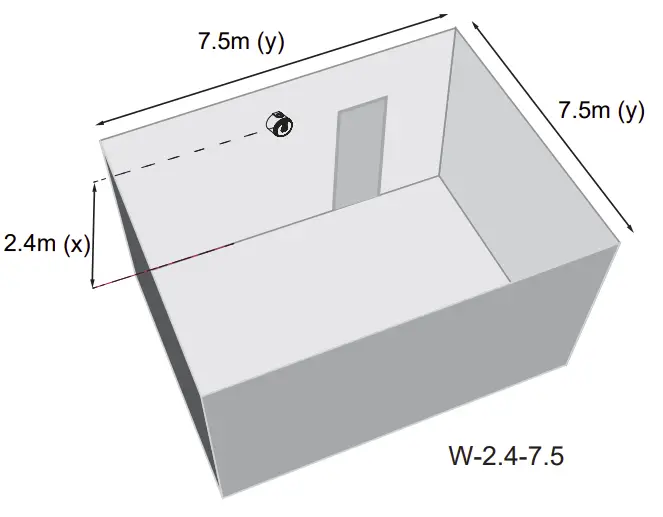

Coverage Volume4.3.1PASS
Variation of light output4.3.2PASS
Minimum/maximum light intensity4.3.3PASS
Light colour4.3.4WHITE / RED
Light pattern & frequency of flashing4.3.50.5 / 1Hz
Marking & Data4.3.6PASS
Synchronisation4.3.7PASS
Temperature Resistance
Dry heat (operational)4.4.1.1PASS
Dry heat (endurance)4.4.1.2PASS
Cold (operational)4.4.1.3PASS

Humidity Resistance
Damp heat, cyclic (operational)4.4.2.1PASS
Damp heat, steady state (endurance)4.4.2.2PASS
Damp heat, cyclic (endurance)4.4.2.3PASS

Shock & Vibration & Resistance
Shock (operational)4.4.3.1PASS
Impact (operational)4.4.3.2PASS
Vibration (operational)4.4.3.3PASS
Vibration (endurance)4.4.3.4PASS

Corrosion Resistance
SO2 corrosion (endurance)4.4.4PASS

Electrical Stability
EMC immunity (operational)4.4.5PASS
