SKIL-BI9502-Bench-Grinder-User-Guide-LOGOSKIL BI9502 Bench Grinder

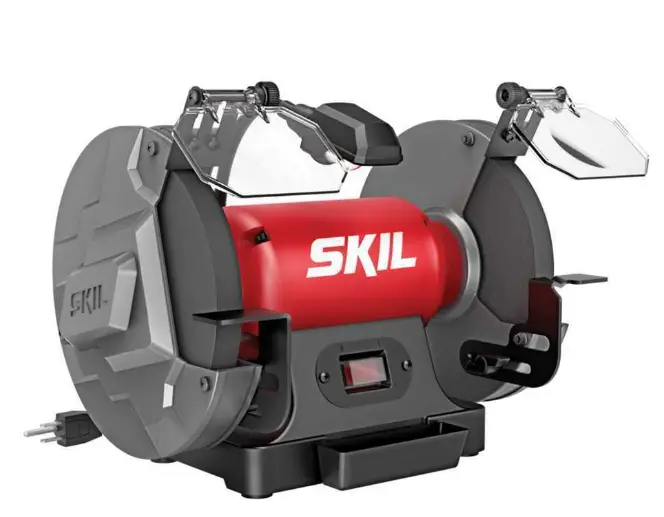

SKIL-BI9502-Bench-Grinder-User-Guide-PRODUCT

Product Description: Bench Grinder Model Number: BI9502-00
Body Number: F950002001 Version: A

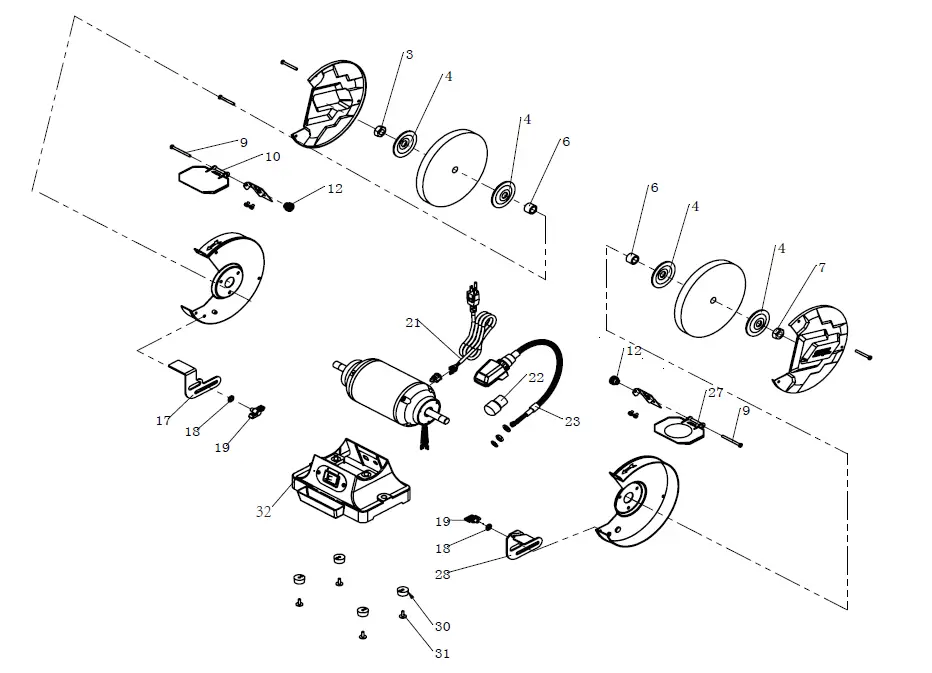

Issue Date: 2022/11/28SKIL-BI9502-Bench-Grinder-User-Guide-FIG-1



No.



Product Model#



Part Number



Description



Qty

3BI9502-005630485001Hex nut-M16 Left(m10.8)1
4BI9502-003580457001Chuck plate4
7BI9502-005630486001Hex nut-M16 Right(m10.8)1
9BI9502-005610943001Philips screw-M5×552
10BI9502-003134058001Safety shield1
12BI9502-005630501001Eyeshield lock nut2
17BI9502-003708754001Left bracket1
18BI9502-005650979001Flat washer-C82
19BI9502-003134056001Bracket locking knob2
21BI9502-004810406001US plug power cord1
22BI9502-004360317001Lamp parts1
23BI9502-004980031001Screw light assembly1
27BI9502-003134057001Magnifying Glass1
28BI9502-003708753001Right bracket1
30BI9502-003134010001Rubber foot4
31BI9502-005610940001Philips screw+flat washer assy4
32BI9502-002829255001Base Assy1
