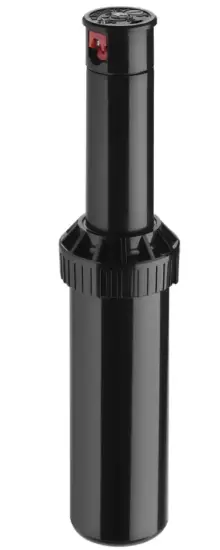

claber 90152 Medium-Jet Turbine Sprinklers with Interchangeable Nozzles
User manual

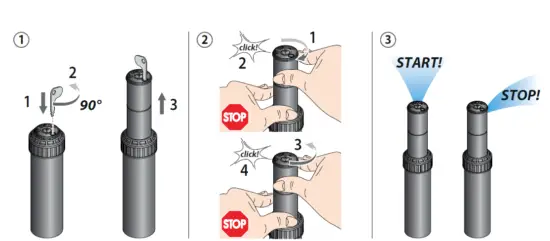

DETERMINING THE OPERATING ARC
Setting the irrigation start point. Insert the key in the slot to lift the sprinkler. Rotate the turret clockwise using thumb and forefinger, without forcing, to reach the “stop” position; now rotate anticlockwise as far as the limit in the opposite direction. The sprinkler will begin to operate, spinning clockwise.

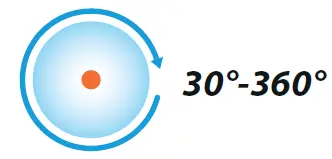

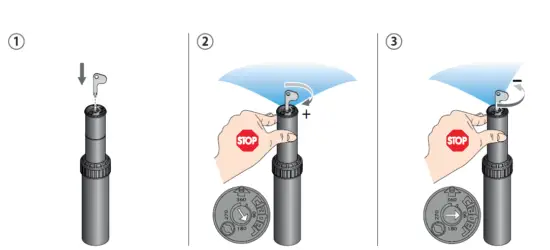

VARY THE ANGLE COVERED BY THE JET
Insert the key in the slot above the arrow, hold the turret fast with one hand, and turn the key clockwise until the arrow is positioned at the required work arc.

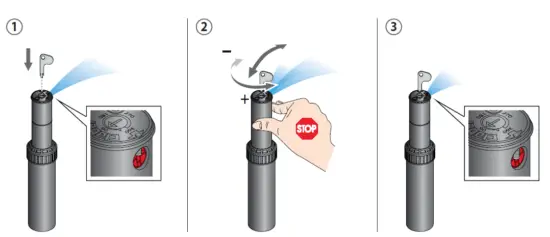

NCREASE OR REDUCE THE LENGTH OF THE JET.
To reduce the range of the jet, insert the key in the sprinkler head screw and rotate clockwise.

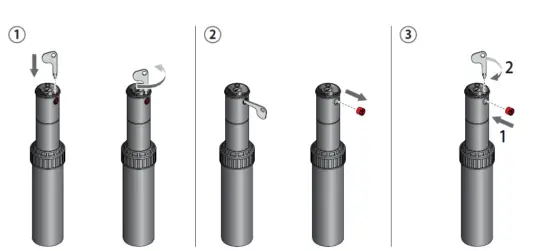

REPLACE THE NOZZLE.
Unscrew the head completely and remove the nozzle with the aid of the key.
TABLES INDICATING WATER USAGE OF SPRINKLERS.
| Turbina 90152, 90474 | ||||
|
bar |  |
l/min |
m |
m |
|
1,0 | 0,75 1 1,5 2 3 | 2,7 4,4 4,5 6,0 9,4 | 4,8 5,8 6,7 7,2 8,0 | 6,8 8,2 9,5 10,2 11,3 |
|
2,0 | 0,75 1 1,5 2 3 | 2,8 4,8 5,1 6,6 10,0 | 5,0 5,9 6,9 7,5 8,4 | 7,1 8,3 9,8 10,6 11,9 |
|
3,0 | 0,75 1 1,5 2 3 | 3,1 5,8 6,7 8,3 11,8 | 5,2 6,3 7,2 8,1 9,0 | 7,4 8,9 10,2 11,5 12,7 |
Turbina  90154, 90478 | ||||
|
bar | |
l/min |
m |
m |
|
1,0 | 0,5 0,75 1 2 2,5 3 4 6 8 | 1,5 2,2 3,5 7,9 8,4 11,4 13,6 19,8 25,8 | 8,5 9,6 9,0 11,4 10,2 10,4 12,1 13,3 11,8 | 12,0 13,6 12,7 16,1 14,4 14,7 17,1 18,8 16,7 |
|
2,0 | 0,5 0,75 1 2 2,5 3 4 6 8 | 1,7 2,6 4,2 8,7 9,5 12,9 15,5 22,0 28,4 | 9,1 9,8 9,1 11,6 10,7 10,7 12,8 14,0 12,8 | 12,9 13,9 12,9 16,4 15,1 15,1 18,1 19,8 18,1 |
|
3,0 | 0,5 0,75 1 2 2,5 3 4 6 8 | 1,9 3,0 4,9 9,5 10,6 14,4 17,4 24,2 31,0 | 8,8 9,8 9,8 11,6 11,0 11,0 13,4 14,6 13,7 | 12,4 13,9 13,9 16,4 15,6 15,6 19,0 20,6 19,4 |
