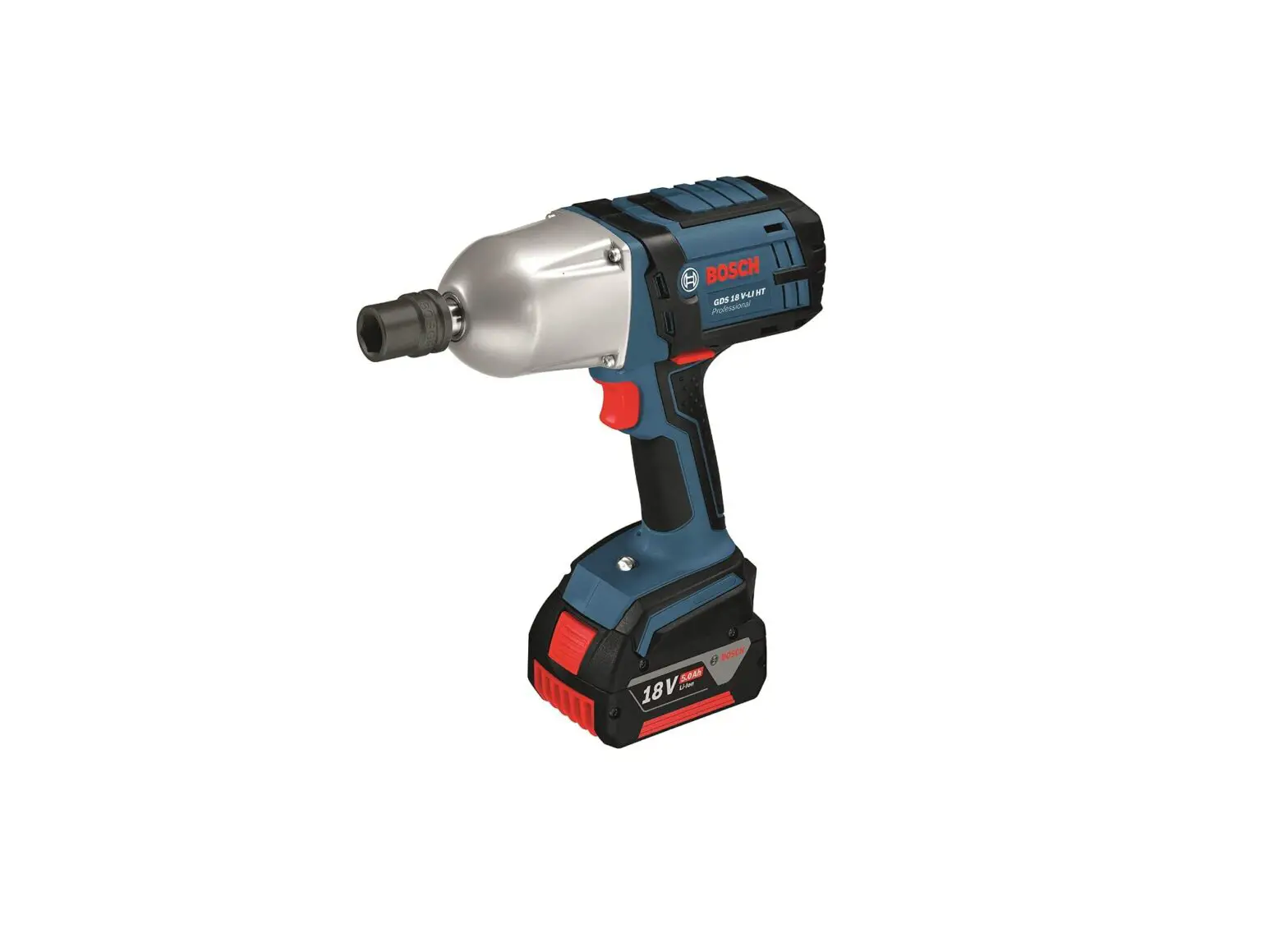

Bosch Gds 18v-450 Hc Cordless Impact Wrench Instruction Manual

GDS 18V-450 HC Cordless Impact Wrench

Robert Bosch Power Tools GmbH 70538 Stuttgart GERMANY www.bosch-pt.com
1 609 92A 7YM (2022.05) DOC / 267
1 609 92A 7YM

GDS Professional
18V-450 HC | 18V-450 PC

de Originalbetriebsanleitung en Original instructions fr Notice originale es Manual original pt Manual original it Istruzioni originali nl Oorspronkelijke gebruiksaanwijzing da Original brugsanvisning sv Bruksanvisning i original no Original driftsinstruks fi Alkuperäiset ohjeet el tr Orijinal iletme talimati pl Instrukcja oryginalna cs Pvodní návod k pouzívání sk Pôvodný návod na pouzitie hu Eredeti használati utasítás

ru
uk
kk
ro Instruciuni originale bg mk sr Originalno uputstvo za rad sl Izvirna navodila hr Originalne upute za rad et Algupärane kasutusjuhend lv Instrukcijas oriinlvalod

lt Originali instrukcija ko ar fa

2 |
Deutsch ………………………………………….. Seite 5 English …………………………………………… Page 13 Français ………………………………………….. Page 20 Español ………………………………………… Página 29 Português ………………………………………. Página 37 Italiano …………………………………………. Pagina 45 Nederlands ……………………………………… Pagina 53 Dansk ……………………………………………. Side 61 Svensk ………………………………………….. Sidan 68 Norsk…………………………………………….. Side 75 Suomi ……………………………………………..Sivu 83 ………………………………………… 90 Türkçe…………………………………………… Sayfa 98 Polski ………………………………………….. Strona 107 Cestina ………………………………………… Stránka 115 Slovencina …………………………………….. Stránka 122 Magyar ……………………………………………Oldal 130 ……………………………………… 138 ……………………………………. 149 …………………………………………….. 157 Român ………………………………………… Pagina 167 …………………………………… 175 ………………………………….. 184 Srpski ………………………………………….. Strana 192 Slovenscina ……………………………………….Stran 200 Hrvatski ………………………………………..Stranica 207 Eesti………………………………………….. Lehekülg 215 Latviesu ………………………………………. Lappuse 222 Lietuvi k. ………………………………………Puslapis 230 ……………………………………….. 238 ………………………………………….. 246 ………………………………………….. 254

/

………………………………………….. I/i

1 609 92A 7YM | (31.05.2022)

Bosch Power Tools

| 3

(1)
(8) (7) (6)
GDS 18V-450 HC
Bosch Power Tools

(2) (3)
(4)
(9) (5)
1 609 92A 7YM | (31.05.2022)

4 |

A

B

(1) (10)

(1) (10)
1 2

GDS 18V-450 HC
C

GDS 18V-450 PC
D
1

(11)

(12)

(22)

(2)

(16)

(15)

(13)

(14)

1 609 92A 7YM | (31.05.2022)

Bosch Power Tools

Deutsch
Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitshinwei-
se, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der Sicherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff ,,Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).
Arbeitsplatzsicherheit
u Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
u Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.
Elektrische Sicherheit
u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
u Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

Deutsch | 5
u Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
Sicherheit von Personen
u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
u Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
u Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
u Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

Bosch Power Tools

1 609 92A 7YM | (31.05.2022)

6 | Deutsch
Verwendung und Behandlung des Elektrowerkzeugs
u Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr einoder ausschalten lässt, ist gefährlich und muss repariert werden.
u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
u Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen fur andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
u Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.
Verwendung und Behandlung des Akkuwerkzeugs
u Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
u Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
u Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein

Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
u Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzliche ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
u Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
u Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130°C können eine Explosion hervorrufen.
u Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.
Service
u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
u Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.
Sicherheitshinweise für Schlagschrauber
u Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
u Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
u Halten Sie das Elektrowerkzeug gut fest. Beim Festziehen und Lösen von Schrauben können kurzzeitig hohe Reaktionsmomente auftreten.
u Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
u Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

1 609 92A 7YM | (31.05.2022)

Bosch Power Tools

u Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
u Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
u Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.
u Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.
Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr.
u Einsatzwerkzeuge können beim Arbeiten heiß werden! Es besteht Verbrennungsgefahr beim Wechsel des Einsatzwerkzeugs. Verwenden Sie Schutzhandschuhe, um das Einsatzwerkzeug zu entnehmen.
u Vorsicht! Bei der Verwendung des Elektrowerkzeugs mit Bluetooth ® kann eine Storung anderer Gerate und Anlagen, Flugzeuge und medizinischer Gerate (z. B. Herzschrittmacher, Horgerate) auftreten. Ebenfalls kann eine Schadigung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden. Verwenden Sie das Elektrowerkzeug mit Bluetooth® nicht in der Nahe von medizinischen Geraten, Tankstellen, chemischen Anlagen, Gebieten mit Explosionsgefahr und in Sprenggebieten. Verwenden Sie das Elektrowerkzeug mit Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Betrieb uber einen langeren Zeitraum in direkter Korpernahe.
Die Wortmarke Bluetooth® wie auch die Bildzeichen (Logos) sind eingetragene Marken und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmarke/Bildzeichen durch die Robert Bosch Power Tools GmbH erfolgt unter Lizenz.
WARNUNG

u Verwenden Sie nur die in dieser Betriebsanleitung aufgeführten Knopfzellen. Verwenden Sie keine anderen Knopfzellen oder eine andere Energieversorgung.

Technische Daten

Akku-Schlagschrauber

Sachnummer

Nennspannung

V=

LeerlaufdrehzahlA)

Deutsch | 7
Produkt- und Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Anziehen und Lösen von Muttern jeweils im angegebenen Abmessungsbereich. Daten und Einstellungen des Elektrowerkzeugs können bei eingesetztem Bluetooth® Low Energy Module mittels Bluetooth® Funktechnologie zwischen Elektrowerkzeug und einem mobilen Endgerät ubertragen werden.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite. (1) Werkzeugaufnahme (2) Drehrichtungsumschalter (3) Abdeckung Bluetooth® Low Energy Module (4) Gurthalteclip (5) Akkua) (6) Akku-Entriegelungstastea) (7) User Interface (8) Ein-/Ausschalter (9) Handgriff (isolierte Grifffläche) (10) Einsatzwerkzeug (z.B. Steckschlüssel)a)
User Interface (11) Zustandanzeige Elektrowerkzeug (12) Anzeige Modus (13) Taste Modus (14) Arbeitslicht (15) Taste Drehzahlvorwahl (16) Anzeige Drehzahlvorwahlstufe a) Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

GDS 18V-450 HC 3 601 JK4 0.. 18

GDS 18V-450 PC 3 601 JK4 1.. 18

Bosch Power Tools

1 609 92A 7YM | (31.05.2022)

8 | Deutsch

Akku-Schlagschrauber

GDS 18V-450 HC

GDS 18V-450 PC

­ Einstellung 1

min-1

1000

1000

­ Einstellung 2

min-1

1500

1500

­ Einstellung 3

min-1

2300

2300

SchlagzahlA)

­ Einstellung 1

min-1

1900

1900

­ Einstellung 2

min-1

2500

2500

­ Einstellung 3

min-1

3300

3300

DrehmomentA)

­ Einstellung 1

Nm

250

250

­ Einstellung 2

Nm

330

330

­ Einstellung 3

Nm

450

450

Max. AnzugsmomentA)

Nm

450

450

Max. LösemomentA)

Nm

800

800

Maschinenschrauben-Ø

mm

M10­M20

M10­M20

Werkzeugaufnahme

½”

½”

Gewicht entsprechend EPTA-Procedure 01:2014B)

kg

1,9­3,0

1,9­3,0

empfohlene Umgebungstemperatur beim La-

°C

den

0 … +35

0 … +35

erlaubte Umgebungstemperatur beim Betrieb

°C

und bei Lagerung

­20 … +50

­20 … +50

empfohlene Akkus

GBA 18V… ProCORE18V…

GBA 18V… ProCORE18V…

empfohlene Ladegeräte

GAL 18… GAX 18… GAL 36…

GAL 18… GAX 18… GAL 36…

Datenübertragung

Bluetooth®C)

Bluetooth® 4.1 (Low Energy)

Bluetooth® 4.1 (Low Energy)

Signalabstand

s

8

8

max. SignalreichweiteD)

m

30

30

A) Gemessen bei 20­25 °C mit Akku ProCORE18V 4.0Ah.

B) Gemessen mit GBA 18V 1.5Ah und ProCORE18V 12.0Ah.

C) Die mobilen Endgeräte mussen kompatibel zu Bluetooth® Low-Energy-Geräten (Version 4.1) sein und das Generic Access Profile (GAP) unterstutzen.
D) Die Reichweite kann je nach äußeren Bedingungen, einschließlich des verwendeten Empfangsgeräts, stark variieren. Innerhalb von geschlossenen Räumen und durch metallische Barrieren (z.B. Wände, Regale, Koffer etc.) kann die Bluetooth® Reichweite deutlich geringer sein.

Geräusch-/Vibrationsinformation
Geräuschemissionswerte ermittelt entsprechend EN 62841-2-2.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 95 dB(A); Schallleistungspegel 106 dB(A). Unsicherheit K=3 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841-2-2:

Anziehen von Schrauben und Muttern maximaler zulässiger Größe: ah = 14,5 m/s2, K=1,5 m/s2
Der in diesen Anweisungen angegebene Schwingungspegel und der Geräuschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Schwingungs- und Geräuschemission.
Der angegebene Schwingungspegel und der Geräuschemissionswert repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerk-

1 609 92A 7YM | (31.05.2022)

Bosch Power Tools

zeugen oder ungenügender Wartung eingesetzt wird, können der Schwingungspegel und der Geräuschemissionswert abweichen. Dies kann die Schwingungs- und Geräuschemission über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungs- und Geräuschemissionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungs- und Geräuschemissionen über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
Montage
u Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
Akku laden
u Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht. Der Li-Ionen-Akku ist durch die ,,Electronic Cell Protection (ECP)” gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Das Einsatzwerkzeug bewegt sich nicht mehr. u Drücken Sie nach dem automatischen Abschalten des
Elektrowerkzeuges nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden. Beachten Sie die Hinweise zur Entsorgung.
Akku entnehmen Der Akku (5) verfügt über zwei Verriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriegelungstaste (6) herausfällt. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten. Zur Entnahme des Akkus (5) drücken Sie die Entriegelungstaste (6) und ziehen den Akku aus dem Elektrowerkzeug. Wenden Sie dabei keine Gewalt an.
Akku-Ladezustandsanzeige
Die grunen LEDs der Akku-Ladezustandsanzeige zeigen den Ladezustand des Akkus an. Aus Sicherheitsgrunden ist die
Bosch Power Tools

Deutsch | 9
Abfrage des Ladezustands nur bei Stillstand des Elektrowerkzeuges möglich. Drucken Sie die Taste fur die Ladezustandsanzeige oder
, um den Ladezustand anzuzeigen. Dies ist auch bei abgenommenem Akku möglich. Leuchtet nach dem Drucken der Taste fur die Ladezustandsanzeige keine LED, ist der Akku defekt und muss ausgetauscht werden.
Akku-Typ GBA 18V…

LEDs Dauerlicht 3× grün Dauerlicht 2× grün Dauerlicht 1× grün Blinklicht 1× grün
Akku-Typ ProCORE18V…

Kapazität 60-100 % 30-60 % 5-30 % 0-5 %

LEDs Dauerlicht 5× grün Dauerlicht 4× grün Dauerlicht 3× grün Dauerlicht 2× grün Dauerlicht 1× grün Blinklicht 1× grün

Kapazität 80-100 % 60-80 % 40-60 % 20-40 % 5-20 % 0-5 %

Bluetooth® Low Energy Module (Zubehör) einsetzen
Fur Informationen zum Bluetooth® Low Energy Module lesen Sie die zugehörige Bedienungsanleitung.
Werkzeugwechsel (siehe Bilder A­B)
u Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
u Achten Sie beim Einsetzen eines Einsatzwerkzeugs darauf, dass es sicher auf der Werkzeugaufnahme sitzt. Wenn das Einsatzwerkzeug nicht sicher mit der Werkzeugaufnahme verbunden ist, kann es sich während des Schraubvorgangs lösen.
Schieben Sie das Einsatzwerkzeug (10) auf den Vierkant der Werkzeugaufnahme (1).
Einsatzwerkzeug entnehmen (siehe Bild B)
GDS 18V-450 PC: Verwenden Sie ein Hilfswerzeug (z. B. eine Nadel), um das Einsatzwerkzeug zu entnehmen.

1 609 92A 7YM | (31.05.2022)

10 | Deutsch

Betrieb
Funktionsweise
Die Werkzeugaufnahme (1) mit dem Einsatzwerkzeug wird durch einen Elektromotor über Getriebe und Schlagwerk angetrieben. Der Arbeitsvorgang gliedert sich in zwei Phasen: Schrauben und Festziehen (Schlagwerk in Aktion). Das Schlagwerk setzt ein, sobald die Schraubverbindung festfährt und somit der Motor belastet wird. Das Schlagwerk wandelt damit die Kraft des Motors in gleichmäßige Drehschläge um. Beim Lösen von Schrauben oder Muttern läuft dieser Vorgang umgekehrt ab.
Inbetriebnahme
Akku einsetzen Hinweis: Der Gebrauch von nicht für Ihr Elektrowerkzeug geeigneten Akkus kann zu Fehlfunktionen oder zur Beschädigung des Elektrowerkzeuges führen. Schieben Sie den geladenen Akku (5) in den Fuß des Elektrowerkzeugs hinein, bis der Akku sicher verriegelt ist.
Drehrichtung einstellen (siehe Bild D) Mit dem Drehrichtungsumschalter (2) können Sie die Drehrichtung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter (8) ist dies jedoch nicht möglich.
Zustandsanzeigen

Rechtslauf: Zum Eindrehen von Schrauben und Anziehen von Muttern drücken Sie den Drehrichtungsumschalter (2) nach links bis zum Anschlag durch. Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben und Muttern drücken Sie den Drehrichtungsumschalter (2) nach rechts bis zum Anschlag durch.
Drehzahl/Schlagzahl einstellen Sie können die Drehzahl/Schlagzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter (8) eindrücken. Leichter Druck auf den Ein-/Ausschalter (8) bewirkt eine niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck erhöht sich die Drehzahl/Schlagzahl.
Ein-/Ausschalten Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter (8) und halten Sie ihn gedrückt. Das Arbeitslicht (14) leuchtet bei leicht oder vollständig gedrücktem Ein-/Ausschalter (8) und ermöglicht das Ausleuchten des Arbeitsbereiches bei ungünstigen Lichtverhältnissen. Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter (8) los.
User Interface (siehe Bild C) Das User Interface (7) dient zur Drehzahlvorwahl und Vorwahl des Arbeitsmodus sowie zur Zustandsanzeige des Elektrowerkzeugs.

Zustandsanzeige Elektrowerkzeug (11) grün gelb
rot leuchtend
blau blinkend

Bedeutung/Ursache

Lösung

Status OK Kritische Temperatur ist erreicht oder Akku fast leer
Elektrowerkzeug ist uberhitzt oder Akku leer
Elektrowerkzeug ist mit mobilem Endgerät verbunden oder Einstellungen werden ubertragen

­
Elektrowerkzeug im Leerlauf laufen und abkuhlen lassen oder Akku bald tauschen bzw. laden
Elektrowerkzeug abkuhlen lassen oder Akku tauschen bzw. laden
­

Drehzahlvorwahl
Mit der Taste zur Drehzahlvorwahl (15) können Sie die benötigte Drehzahl in 3 Stufen vorwählen. Drücken Sie die Taste (15) so oft, bis die gewünschte Einstellung in der Drehzahlanzeige (16) signalisiert wird. Die gewählte Einstellung wird gespeichert.
Sie können die Drehzahlvorwahl auch über die Bosch Toolbox App vorwählen.
Die erforderliche Drehzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.
Die Angaben in der nachfolgenden Tabelle sind empfohlene Werte.

Grundeinstellung Drehzahl bei Stufe

1

2

3

Anzahl Drehzahlstufen

3

0­1000 0­1500 0­2300

Mit der Taste zur Drehzahlvorwahl (15) können Sie die be-

nötigte Drehzahl auch während des Betriebes vorwählen.

Arbeitsmodus wählen
Das Elektrowerkzeug verfügt über 2 vordefinierte Arbeitsmodi A und B (12). Sie können über die Bosch Toolbox App zusätzlich unter A und B (12) Arbeitsmodi für verschiedene

1 609 92A 7YM | (31.05.2022)

Bosch Power Tools

Deutsch | 11

Anwendungen programmieren und bestehende Modi anpas- momente gemessen und in ein Diagramm übertragen, erhält

sen.

man die Kurve eines Drehmomentverlaufes. Die Höhe der

Um zwischen den Arbeitsmodi A und B (12) zu wechseln, drücken Sie die Taste (13).

Kurve entspricht dem maximal erzielbaren Drehmoment, die Steilheit zeigt, in welcher Zeit dies erreicht wird.

Arbeitshinweise

Ein Drehmomentverlauf hängt ab von folgenden Faktoren: ­ Festigkeit der Schrauben/Muttern

u Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf ­ Art der Unterlage (Scheibe, Tellerfeder, Dichtung)

die Mutter/Schraube auf. Sich drehende Einsatzwerkzeuge können abrutschen. u Das Elektrowerkzeug mit eingesetztem Bluetooth® Low Energy Module (Zubehör) ist mit einer Funkschnittstelle ausgestattet. Lokale Betriebseinschränkungen, z. B. in Flugzeugen oder Krankenhäusern, sind zu beachten.
Das Drehmoment ist abhängig von der Schlagdauer. Das maximal erzielte Drehmoment resultiert aus der Summe aller, durch Schläge erzielten, Einzeldrehmomente. Das maximale Drehmoment wird nach einer Schlagdauer von 6­10 Sekunden erreicht. Nach dieser Zeit erhöht sich das Anziehdrehmoment nur noch minimal. Die Schlagdauer ist für jedes erforderliche Anziehdrehmoment zu ermitteln. Das tatsächlich erzielte Anziehdrehmoment ist stets mit einem Drehmomentschlüssel zu überprüfen.
Verschraubungen mit hartem, federndem oder weichem Sitz Werden im Versuch die in einer Schlagfolge erzielten Dreh-

­ Festigkeit des zu verschraubenden Materials
­ Schmierverhältnisse an der Schraubverbindung
Entsprechend ergeben sich folgende Anwendungsfälle: ­ Harter Sitz ist gegeben bei Verschraubungen von Metall
auf Metall bei Verwendung von Unterlegscheiben. Nach einer relativ kurzen Schlagzeit ist das maximale Drehmoment erreicht (steiler Kennlinienverlauf). Unnötig lange Schlagzeit schadet nur der Maschine.
­ Federnder Sitz ist gegeben bei Verschraubungen von Metall auf Metall, jedoch bei Verwendung von Federringen, Tellerfedern, Stehbolzen oder Schrauben/Muttern mit konischem Sitz sowie bei Verwendung von Verlängerungen.
­ Weicher Sitz ist gegeben bei Verschraubungen von z. B. Metall auf Holz, oder bei Verwendung von Blei- oder Fiberscheiben als Unterlage.
Bei federndem bzw. weichem Sitz ist das maximale Anziehdrehmoment geringer als bei hartem Sitz. Ebenso ist eine deutlich längere Schlagzeit erforderlich.

Richtwerte für maximale Schrauben-Anziehdrehmomente

Angaben in Nm, berechnet aus dem Spannungsquerschnitt; Ausnutzung der Streckgrenze 90 % (bei Reibungszahl

ges = 0,12). Zur Kontrolle ist das Anziehdrehmoment stets mit einem Drehmomentschlüssel zu überprüfen.

Festigkeitsklassen Standard-Schrauben

Hochfeste Schrauben

nach DIN 267

3.6 4.6 5.6 4.8 6.6 5.8 6.8 6.9 8.8 10.9 12.9

M10

13 17.5 22 23 26 29 35 39 47 65 78

M12

22.6 30 37.6 40 45 50 60 67 80 113 135

M14

36 48 60 65 72 79 95 107 130 180 215

M16

55 73 92 98 110 122 147 165 196 275 330

M18

75 101 126 135 151 168 202 227 270 380 450

M20

107 143 178 190 214 238 286 320 385 540 635

Tipps
Vor dem Eindrehen größerer, längerer Schrauben in harte Werkstoffe sollten Sie mit dem Kerndurchmesser des Gewindes auf etwa 2/3 der Schraubenlänge vorbohren.
Hinweis: Achten Sie darauf, dass keine metallischen Kleinteile in das Elektrowerkzeug eindringen.
Nach längerem Arbeiten mit kleiner Drehzahl sollten Sie das Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maximaler Drehzahl im Leerlauf drehen lassen.
Hinweise für den optimalen Umgang mit dem Akku Schützen Sie den Akku vor Feuchtigkeit und Wasser. Lagern Sie den Akku nur im Temperaturbereich von ­20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen. Eine wesentlich verkürzte Betriebszeit nach der Aufladung

zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Beachten Sie die Hinweise zur Entsorgung. Gurthalteclip Mit dem Gurthalteclip (4) können Sie das Elektrowerkzeug z. B. an einem Gurt einhängen. Sie haben dann beide Hände frei und das Elektrowerkzeug ist jederzeit griffbereit.
Steuerung via App
Das Elektrowerkzeug kann mit einem Bluetooth®-Modul ausgestattet werden, das mit Funktechnik die Datenübertragung zu bestimmten mobilen Endgeräten mit Bluetooth®Schnittstelle erlaubt (z.B. Smartphone, Tablet). Um das Elektrowerkzeug via Bluetooth® steuern zu können, benötigen Sie die Bosch-App ,,Bosch Toolbox”. Laden Sie die

Bosch Power Tools

1 609 92A 7YM | (31.05.2022)

12 | Deutsch
App über einen entsprechenden App-Store (Apple App Store, Google Play Store) herunter. Wählen Sie anschließend in der App den Unterpunkt ,,My Tools” an. Das Display Ihres mobilen Endgeräts zeigt alle weiteren Schritte zur Verbindung des Elektrowerkzeugs mit dem Endgerät. Nachdem eine Verbindung zum mobilen Endgerät hergestellt wurde, stehen folgende Funktionen zur Verfügung: ­ Registrierung und Personalisierung ­ Statusprufung, Ausgabe von Warnmeldungen ­ Allgemeine Informationen und Einstellungen ­ Verwaltung ­ Einstellung der Drehzahlstufen ­ Einstellung der Arbeitsmodi
Wartung und Service
Wartung und Reinigung
u Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
u Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
u Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.
Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld ­ Willershausen Kundendienst: Tel.: (0711) 400 40 460 E-Mail: [email protected] Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Anwendungsberatung: Tel.: (0711) 400 40 460 Fax: (0711) 400 40 462 E-Mail: [email protected]
Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses

Transport
Die empfohlenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.
Entsorgung
Elektrowerkzeuge, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmüll!
Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden. Bei unsachgemäßer Entsorgung können Elektro- und Elektronikaltgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.
Nur für Deutschland:
Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.
Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet, 1. bei der Abgabe eines neuen Elektro- oder Elektronikge-
räts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe er-

1 609 92A 7YM | (31.05.2022)

Bosch Power Tools

folgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.
Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.
Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.
Akkus/Batterien:
Li-Ion:
Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe ,,Transport”, Seite 12).

English

Safety Instructions

General Power Tool Safety Warnings

WARNING

Read all safety warnings, instructions, illustrations and specifica-

tions provided with this power tool. Failure to follow all in-

structions listed below may result in electric shock, fire and/ or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mainsoperated (corded) power tool or battery-operated (cord-

less) power tool.

Work area safety
u Keep work area clean and well lit. Cluttered or dark areas invite accidents.

English | 13
u Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.
u Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control.
Electrical safety
u Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock.
u Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.
u Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.
u Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock.
u When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.
u If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock.
Personal safety
u Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury.
u Use personal protective equipment. Always wear eye protection. Protective equipment such as a dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions will reduce personal injuries.
u Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.
u Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.
u Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations.

Bosch Power Tools

1 609 92A 7YM | (31.05.2022)

14 | English
u Dress properly. Do not wear loose clothing or jewellery. Keep your hair and clothing away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.
u If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards.
u Do not let familiarity gained from frequent use of tools allow you to become complacent and ignore tool safety principles. A careless action can cause severe injury within a fraction of a second.
Power tool use and care
u Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed.
u Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.
u Disconnect the plug from the power source and/or remove the battery pack, if detachable, from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally.
u Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users.
u Maintain power tools and accessories. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly maintained power tools.
u Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.
u Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different from those intended could result in a hazardous situation.
u Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.
Battery tool use and care
u Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.

u Use power tools only with specifically designated battery packs. Use of any other battery packs may create a risk of injury and fire.
u When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects, that can make a connection from one terminal to another. Shorting the battery terminals together may cause burns or a fire.
u Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause irritation or burns.
u Do not use a battery pack or tool that is damaged or modified. Damaged or modified batteries may exhibit unpredictable behaviour resulting in fire, explosion or risk of injury.
u Do not expose a battery pack or tool to fire or excessive temperature. Exposure to fire or temperature above 130°C may cause explosion.
u Follow all charging instructions and do not charge the battery pack or tool outside the temperature range specified in the instructions. Charging improperly or at temperatures outside the specified range may damage the battery and increase the risk of fire.
Service
u Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained.
u Never service damaged battery packs. Service of battery packs should only be performed by the manufacturer or authorized service providers.
Safety Warnings for Impact Wrenches
u Hold the power tool by insulated gripping surfaces, when performing an operation where the fastener may contact hidden wiring. Fasteners contacting a “live” wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock.
u Use suitable detectors to determine if there are hidden supply lines or contact the local utility company for assistance. Contact with electric cables can cause fire and electric shock. Damaging gas lines can lead to explosion. Breaking water pipes causes property damage.
u Hold the power tool securely. When tightening and loosening screws be prepared for temporarily high torque reactions.
u Secure the workpiece. A workpiece clamped with clamping devices or in a vice is held more secure than by hand.
u Always wait until the power tool has come to a complete stop before placing it down. The application tool can jam and cause you to lose control of the power tool.
u In case of damage and improper use of the battery, vapours may be emitted. The battery can set alight or ex-

1 609 92A 7YM | (31.05.2022)

Bosch Power Tools

plode. Ensure the area is well ventilated and seek medical attention should you experience any adverse effects. The vapours may irritate the respiratory system. u Do not open the battery. There is a risk of short-circuiting. u The battery can be damaged by pointed objects such as nails or screwdrivers or by force applied externally. An internal short circuit may occur, causing the battery to burn, smoke, explode or overheat. u Only use the battery with products from the manufacturer. This is the only way in which you can protect the battery against dangerous overload.
Protect the battery against heat, e.g. against continuous intense sunlight, fire, dirt, water and moisture. There is a risk of explosion and short-circuiting.
u Application tools can become hot during operation. There is a risk of burns when changing the application tool. Use protective gloves to remove the application tool.
u Caution! When using the power tool with Bluetooth®, a fault may occur in other devices and systems, aeroplanes and medical devices (e.g. pacemakers, hearing aids). Also, damage to people and animals in the immediate vicinity cannot be completely excluded. Do not use the power tool with Bluetooth® in the vicinity of medical devices, petrol stations, chemical plants, areas with a potentially explosive atmosphere or in blasting areas. Do not use the power tool with Bluetooth® in aircraft. Avoid using the product near your body for extended periods.
The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Robert Bosch Power Tools GmbH is under license.
WARNING
u Only use the coin cells listed in this operating manual. Do not use any other coin cells or other forms of electrical power supply.

Technical Data

Cordless Impact Wrench

Article number

Rated voltage

V=

No-load speedA)

­ Setting 1 ­ Setting 2

min-1 min-1

English | 15
Product Description and Specifications
Read all the safety and general instructions. Failure to observe the safety and general instructions may result in electric shock, fire and/or serious injury. Please observe the illustrations at the beginning of this operating manual.
Intended Use
The machine is intended for driving in and loosening screws and bolts as well as for tightening and loosening nuts within the respective range of dimension. With the Bluetooth® Low Energy Module inserted, power tool data and settings can be transferred between the power tool and a mobile device by means of Bluetooth® wireless technology.
Product features
The numbering of the product features refers to the diagram of the power tool on the graphics page. (1) Tool holder (2) Rotational direction switch (3) Bluetooth® Low Energy Module cover (4) Belt clip (5) Rechargeable batterya) (6) Battery release buttona) (7) User interface (8) On/off switch (9) Handle (insulated gripping surface) (10) Application tool (e.g. impact socket)a)
User interface (11) Status indicator for power tool (12) Mode indicator (13) Mode button (14) Worklight (15) Speed button (16) Speed preselection indicator a) Accessories shown or described are not included with the
product as standard. You can find the complete selection of accessories in our accessories range.

GDS 18V-450 HC 3 601 JK4 0.. 18
1000 1500

GDS 18V-450 PC 3 601 JK4 1.. 18
1000 1500

Bosch Power Tools

1 609 92A 7YM | (31.05.2022)

16 | English

Cordless Impact Wrench

GDS 18V-450 HC

GDS 18V-450 PC

­ Setting 3

min-1

2300

2300

Impact rateA)

­ Setting 1

min-1

1900

1900

­ Setting 2

min-1

2500

2500

­ Setting 3

min-1

3300

3300

TorqueA)

­ Setting 1

Nm

250

250

­ Setting 2

Nm

330

330

­ Setting 3

Nm

450

450

Max. tightening torqueA)

Nm

450

450

Max. breakaway torqueA)

Nm

800

800

Machine screw diameter

mm

M10­M20

M10­M20

Tool holder

½”

½”

Weight according to EPTA-Procedure 01:2014B)

kg

1.9­3.0

1.9­3.0

Recommended ambient temperature during

°C

charging

0 to +35

0 to +35

Permitted ambient temperature during opera-

°C

tion and during storage

­20 to +50

­20 to +50

Recommended rechargeable batteries

GBA 18V… ProCORE18V…

GBA 18V… ProCORE18V…

Recommended chargers

GAL 18… GAX 18… GAL 36…

GAL 18… GAX 18… GAL 36…

Data transfer

Bluetooth®C)

Bluetooth® 4.1 (Low Energy)

Bluetooth® 4.1 (Low Energy)

Signal interval

s

8

8

Max. signal rangeD)

m

30

30

A) Measured at 20­25 °C with rechargeable battery ProCORE18V 4.0Ah.

B) Measured with GBA 18V 1.5Ah and ProCORE18V 12.0Ah.

C) The mobile terminal devices must be compatible with Bluetooth® Low Energy devices (version 4.1) and support the Generic Access Profile (GAP).

D) The signal range may vary greatly depending on external conditions, including the receiving device used. The Bluetooth® range may be significantly weaker inside closed rooms and through metallic barriers (e.g. walls, shelving units, cases, etc.).

Noise/vibration information
Noise emission values determined according to EN 62841-2-2.
Typically, the A-weighted noise level of the power tool is: Sound pressure level 95 dB(A); sound power level 106 dB(A). Uncertainty K = 3 dB.
Wear hearing protection!
Vibration total values ah (triax vector sum) and uncertainty K determined according to EN 62841-2-2:
Impact tightening of fasteners of the maximum capacity of the tool: ah = 14.5 m/s2, K = 1.5 m/s2 The vibration level and noise emission value given in these instructions have been measured in accordance with a standardised measuring procedure and may be used to com-

pare power tools. They may also be used for a preliminary estimation of vibration and noise emissions.
The stated vibration level and noise emission value represent the main applications of the power tool. However, if the power tool is used for other applications, with different application tools or is poorly maintained, the vibration level and noise emission value may differ. This may significantly increase the vibration and noise emissions over the total working period.
To estimate vibration and noise emissions accurately, the times when the tool is switched off or when it is running but not actually being used should also be taken into account. This may significantly reduce vibration and noise emissions over the total working period.

1 609 92A 7YM | (31.05.2022)

Bosch Power Tools

Implement additional safety measures to protect the operator from the effects of vibration, such as servicing the power tool and application tools, keeping their hands warm, and organising workflows correctly.
Assembly
u Remove the battery from the power tool before carrying out work on the power tool (e.g. maintenance, changing tool, etc.). The battery should also be removed for transport and storage. There is risk of injury from unintentionally pressing the on/off switch.
Charging the Battery
u Use only the chargers listed in the technical data. Only these chargers are matched to the lithium-ion battery of your power tool.
Note: The battery is supplied partially charged. To ensure full battery capacity, fully charge the battery in the charger before using your power tool for the first time. The lithium-ion battery can be charged at any time without reducing its service life. Interrupting the charging process does not damage the battery. The lithium-ion battery is protected against deep discharge by the “Electronic Cell Protection (ECP)”. When the battery is discharged, the power tool is switched off by means of a protective circuit: The application tool no longer rotates. u Do not continue to press the On/Off switch after the
power tool has automatically switched off. The battery can be damaged. Follow the instructions on correct disposal.
Removing the Battery The battery (5) is equipped with two locking levels to prevent the battery from falling out when pushing the battery release button (6) unintentionally. As long as the battery is inserted in the power tool, it is held in position by means of a spring. To remove the battery (5), press the release button (6) and pull the battery out of the power tool. Do not use force to do this.
Battery charge indicator
The green LEDs on the battery charge indicator indicate the state of charge of the battery. For safety reasons, it is only possible to check the state of charge when the power tool is not in operation. Press the button for the battery charge indicator or to show the state of charge. This is also possible when the battery is removed. If no LED lights up after pressing the button for the battery charge indicator, then the battery is defective and must be replaced.

Battery model GBA 18V…

English | 17

LEDs 3× continuous green light 2× continuous green light 1× continuous green light 1× flashing green light

Capacity 60-100 % 30-60 % 5-30 % 0-5 %

Battery model ProCORE18V…

LEDs 5× continuous green light 4× continuous green light 3× continuous green light 2× continuous green light 1× continuous green light 1× flashing green light

Capacity 80-100 % 60-80 % 40-60 % 20-40 % 5-20 % 0-5 %

Inserting the Bluetooth® Low Energy Module (Accessory)
Read the corresponding operating instructions for information about the Bluetooth® Low Energy Module .

Changing the Tool (see figures A­B)
u Remove the battery from the power tool before carrying out work on the power tool (e.g. maintenance, changing tool, etc.). The battery should also be removed for transport and storage. There is risk of injury from unintentionally pressing the on/off switch.
u When working with an application tool, pay attention that the application tool is connected securely to the tool holder. When the application tool is not securely connected with the tool holder, it can come off during application.
Slide the application tool (10) onto the square drive of the tool holder (1).
Removing the application tool (see figure B)
GDS 18V-450 PC: Use a auxiliary tool (e.g. a needle) to remove the application tool.

Operation
Method of Operation
The tool holder (1) (with the application tool) is driven by an electric motor via a gear and impact mechanism.

Bosch Power Tools

1 609 92A 7YM | (31.05.2022)

18 | English

The working procedure is divided into two phases: Screwing in and tightening (impact mechanism in action). The impact mechanism is activated as soon as the screwed connection runs tight and load is therefore put on the motor. The impact mechanism then converts the power of the motor to steady rotary impacts. When loosening screws or nuts, the process is reversed.
Starting Operation
Inserting the battery Note: The use of batteries unsuitable for your power tool can lead to malfunctions or damage to the power tool. Push the charged battery (5) into the base of the power tool until the battery is securely locked.
Set the rotational direction (see figure D) The rotational direction switch (2) is used to change the rotational direction of the power tool. However, this is not possible while the on/off switch (8) is being pressed. Right rotation: To drive in screws and tighten nuts, press the rotational direction switch (2) through to the left stop.
Status indications

Left Rotation: To loosen and unscrew screws and nuts, press the rotational direction switch (2) through to the right stop.
Adjusting the Speed/Impact Rate You can adjust the speed/impact rate of the power tool when it is on by pressing in the on/off switch (8) to varying extents. Applying light pressure to the on/off switch (8) results in a low rotational speed/impact rate. Applying increasing pressure to the switch increases the speed/impact rate.
Switching on/off To start the power tool, press and hold the on/off switch (8). The worklight (14) lights up when the on/off switch (8) is lightly or fully pressed, allowing the work area to be illuminated in poor lighting conditions. To switch off the power tool, release the on/off switch (8).
User interface (see figure C) The user interface (7) is used to preselect the speed and working mode and to indicate the status of the power tool.

Status indicator for power tool (11) Green Yellow
Illuminated red
Flashing blue

Meaning/cause

Solution

Status OK

­

Critical temperature has been reached or re- Run the power tool at no load and allow it to

chargeable battery is almost empty

cool down, or replace or charge the battery

soon

Power tool has overheated or rechargeable Allow the power tool to cool down, or replace

battery is empty

or charge the battery

Power tool is connected to a mobile device or ­ settings are being transferred

Speed preselection
With the speed preselection button (15), you can preselect the required speed in three stages. Press button (15) as often as needed until the required setting is indicated in the speed indicator (16). The selected setting will be saved.
You can also preselect the speed using the Bosch Toolbox app.
The required speed depends on the material and the working conditions; it can be ascertained through practical tests.
The information in the table below describes the recommended values.

Basic speed setting at level

1

2

3

Number of speed settings

3

0­1000 0­1500 0­2300

You can use the button for speed preselection (15) to

preselect the required speed, even during operation.

Selecting the working mode The power tool has two preset working modes A and B (12). You can also programme working modes for different applications and adjust existing modes via the Bosch Toolbox under A and B (12).
To switch between the working modes A and B (12), press button (13).
Practical advice
u Only apply the power tool to the screw/nut when the tool is switched off. Rotating tool inserts can slip off.
u The power tool with inserted Bluetooth® Low Energy Module (accessory) is equipped with a radio interface. Local operating restrictions, e.g. in aircraft or hospitals, must be observed.
The torque depends on the impact duration. The maximum achieved torque results from the sum of all individual torques achieved through impact. Maximum torque is achieved after an impact duration of 6­10 seconds. After this duration, the tightening torque increases only minimally. The impact duration is to be determined for each required

1 609 92A 7YM | (31.05.2022)

Bosch Power Tools

English | 19

tightening torque. The tightening torque actually achieved

The following application cases result accordingly:

should always be checked with a torque wrench.

­ A hard seat is a metal-to-metal screw application which

Screw applications with hard, spring-loaded or soft seats When the achieved torques in an impact series are measured during a test and transferred into a diagram, the result is the curve of a torque characteristic. The height of the curve cor-

uses washers. After a relatively short impact duration, the maximum torque is reached (steep characteristic curve). Unnecessary long impact duration only causes damage to the machine.

responds with the maximum reachable torque, and the steepness indicates the duration in which this is achieved.

­ A spring-loaded seat is also a metal-to-metal screw application but uses spring washers, disc springs, studs or

A torque gradient depends on the following factors: ­ Strength properties of the screws/nuts
­ Type of backing (washer, disc spring, seal)
­ Strength properties of the material being screwed/bolted together
­ Lubrication conditions at the screw/bolt connection

screws/nuts with conical seats. It is also called a springloaded seat when extensions are used.
­ A soft seat is a screw application of e.g. metal on wood or a screw application that uses lead washers or fibre washers as backing.
For a spring-loaded seat as well as for a soft seat, the maximum tightening torque is lower than for a hard seat. Also, a

clearly longer impact duration is required.

Guide values for maximum screw tightening torques

Figures given in Nm; calculated from the tensional cross-section; utilisation of the yield point: 90% (with friction coefficient

µtotal = 0.12). As a control measure, always check the tightening torque with a torque wrench.

Property classes Standard screws

High-strength screws

according to DIN 267

3.6

4.6

5.6

4.8

6.6

5.8

6.8

6.9

8.8

10.9 12.9

M10

13 17.5 22 23 26 29 35 39 47 65 78

M12

22.6 30 37.6 40 45 50 60 67 80 113 135

M14

36 48 60 65 72 79 95 107 130 180 215

M16

55 73 92 98 110 122 147 165 196 275 330

M18

75 101 126 135 151 168 202 227 270 380 450

M20

107 143 178 190 214 238 286 320 385 540 635

Tips Before screwing larger, longer screws into hard materials, it is advisable to pre-drill a pilot hole with the core diameter of the thread to approx. 2/3 of the screw length.
Note: Ensure that no metal particles enter the power tool.
After working at a low speed for an extended period, you should operate the power tool at the maximum speed for approximately three minutes without load to cool it down.
Recommendations for optimal handling of the battery Protect the battery against moisture and water. Only store the battery within a temperature range of -20 to 50 °C. Do not leave the battery in your car in the summer, for example. A significantly reduced operating time after charging indicates that the battery has deteriorated and must be replaced. Follow the instructions on correct disposal.
Belt clip
You can use the belt clip (4) to hang the power tool on a belt, for example. You then have both hands free and the power tool is always at hand.
Control Via App
The power tool can be fitted with a Bluetooth® module which enables wireless data transfer to certain mobile devices with a Bluetooth® interface (e.g. smartphone, tablet).

In order to control the power tool via Bluetooth®, you will need the “Bosch Toolbox” app. Download the app from the corresponding app store (Apple App Store, Google Play Store). Then select the “My Tools” sub-item in the app. The display of your mobile terminal device will show you all subsequent steps required to connect the power tool to the terminal device. The following functions will be available when a connection has been established with the mobile device: ­ Registration and personalisation ­ Status check, output of warning messages ­ General information and settings ­ Management ­ Setting the speed levels ­ Setting the working modes
Maintenance and Service
Maintenance and Cleaning
u Clean the air vents on your power tool regularly. The motor’s fan will draw the dust inside the housing and excessive accumulation of powdered metal may cause electrical hazards.

Bosch Power Tools

1 609 92A 7YM | (31.05.2022)

20 | Français

u Remove the battery from the power tool before carrying out work on the power tool (e.g. maintenance, changing tool, etc.). The battery should also be removed for transport and storage. There is risk of injury from unintentionally pressing the on/off switch.
u To ensure safe and efficient operation, always keep the power tool and the ventilation slots clean.

After-Sales Service and Application Service
Our after-sales service responds to your questions concerning maintenance and repair of your product as well as spare parts. You can find explosion drawings and information on spare parts at: www.bosch-pt.com The Bosch product use advice team will be happy to help you with any questions about our products and their accessories.
In all correspondence and spare parts orders, please always include the 10digit article number given on the nameplate of the product.
Great Britain Robert Bosch Ltd. (B.S.C.) P.O. Box 98 Broadwater Park North Orbital Road Denham Uxbridge UB 9 5HJ At www.bosch-pt.co.uk you can order spare parts or arrange the collection of a product in need of servicing or repair. Tel. Service: (0344) 7360109 E-Mail: [email protected]
You can find further service addresses at:
www.bosch-pt.com/serviceaddresses

Transport
The recommended lithium-ion batteries are subject to legislation on the transport of dangerous goods. The user can transport the batteries by road without further requirements.
When shipping by third parties (e.g.: by air transport or forwarding agency), special requirements on packaging and labelling must be observed. For preparation of the item being shipped, consulting an expert for hazardous material is required.
Dispatch battery packs only when the housing is undamaged. Tape or mask off open contacts and pack up the battery in such a manner that it cannot move around in the packaging. Please also observe the possibility of more detailed national regulations.

Disposal

Power tools, rechargeable batteries, accessories and packaging should be sorted for environmental-friendly recycling.

Do not dispose of power tools and batteries/rechargeable batteries into household waste!
Only for EU countries: According to the Directive 2012/19/EU on waste electrical and electronic equipment and its transposition into national law, power tools that are no longer usable, and, according to the Directive 2006/66/EC, defective or drained batteries must be collected separately and disposed of in an environmentally correct manner. If disposed incorrectly, waste electrical and electronic equipment may have harmful effects on the environment and human health, due to the potential presence of hazardous substances.
Only for United Kingdom: According to Waste Electrical and Electronic Equipment Regulations 2013 (2013/3113) and the Waste Batteries and Accumulators Regulations 2009 (2009/890), power tools that are no longer usable must be collected separately and disposed of in an environmentally friendly manner.
Battery packs/batteries: Li-ion: Please observe the notes in the section on transport (see “Transport”, page 20).

Français

Consignes de sécurité

Avertissements de sécurité généraux pour l’outil électrique

AVERTISSE- Lire tous les avertissements de sé-

MENT

curité, les instructions, les illustrations et les spécifications fournis

avec cet outil électrique. Ne pas suivre les instructions

énumérées ci-dessous peut provoquer un choc électrique,

un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instruc-

tions pour pouvoir s’y reporter ultérieurement.

Le terme “outil électrique” dans les avertissements fait réfé-

rence à votre outil électrique alimenté par le secteur (avec

cordon d’alimentation) ou votre outil électrique fonctionnant

sur batterie (sans cordon d’alimentation).

Sécurité de la zone de travail
u Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
u Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les ou-

1 609 92A 7YM | (31.05.2022)

Bosch Power Tools

tils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
u Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil électrique. Les distractions peuvent vous faire perdre le contrôle de l’outil.
Sécurité électrique
u Il faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique.
u Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
u Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d`eau à l’intérieur d’un outil électrique augmente le risque de choc électrique.
u Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil électrique. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes vives ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
u Lorsqu’on utilise un outil électrique à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique.
u Si l’usage d’un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage d’un RCD réduit le risque de choc électrique.
Sécurité des personnes
u Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l’outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l’emprise de drogues, de l’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil électrique peut entraîner des blessures graves.
u Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés pour les conditions appropriées réduisent les blessures.
u Éviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils électriques en ayant le doigt sur l’interrupteur ou brancher des outils

Français | 21
électriques dont l’interrupteur est en position marche est source d’accidents.
u Retirer toute clé de réglage avant de mettre l’outil électrique en marche. Une clé laissée fixée sur une partie tournante de l’outil électrique peut donner lieu à des blessures.
u Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil électrique dans des situations inattendues.
u S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
u Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
u Rester vigilant et ne pas négliger les principes de sécurité de l’outil sous prétexte que vous avez l’habitude de l’utiliser. Une fraction de seconde d’inattention peut provoquer une blessure grave.
Utilisation et entretien de l’outil électrique
u Ne pas forcer l’outil électrique. Utiliser l’outil électrique adapté à votre application. L’outil électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
u Ne pas utiliser l’outil électrique si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et inversement. Tout outil électrique qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le réparer.
u Débrancher la fiche de la source d’alimentation et/ou enlever le bloc de batteries, s’il est amovible, avant tout réglage, changement d’accessoires ou avant de ranger l’outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil électrique.
u Conserver les outils électriques à l’arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil électrique ou les présentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d’utilisateurs novices.
u Observer la maintenance des outils électriques et des accessoires. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil électrique. En cas de dommages, faire réparer l’outil électrique avant de l’utiliser. De nombreux accidents sont dus à des outils électriques mal entretenus.
u Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement en-

Bosch Power Tools

1 609 92A 7YM | (31.05.2022)

22 | Français
tretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
u Utiliser l’outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
u Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d’huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l’outil dans les situations inattendues.
Utilisation des outils fonctionnant sur batteries et précautions d’emploi
u Ne recharger qu’avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu’il est utilisé avec un autre type de bloc de batteries.
u N’utiliser les outils électriques qu’avec des blocs de batteries spécifiquement désignés. L’utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.
u Lorsqu’un bloc de batteries n’est pas utilisé, le maintenir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le courtcircuitage des bornes d’une batterie entre elles peut causer des brûlures ou un feu.
u Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.
u Ne pas utiliser un bloc de batteries ou un outil fonctionnant sur batteries qui a été endommagé ou modifié. Les batteries endommagées ou modifiées peuvent avoir un comportement imprévisible provoquant un feu, une explosion ou un risque de blessure.
u Ne pas exposer un bloc de batteries ou un outil fonctionnant sur batteries au feu ou à une température excessive. Une exposition au feu ou à une température supérieure à 130°C peut provoquer une explosion.
u Suivre toutes les instructions de charge et ne pas charger le bloc de batteries ou l’outil fonctionnant sur batteries hors de la plage de températures spécifiée dans les instructions. Un chargement incorrect ou à des températures hors de la plage spécifiée de températures peut endommager la batterie et augmenter le risque de feu.

Maintenance et entretien
u Faire entretenir l’outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assure le maintien de la sécurité de l’outil électrique.
u Ne jamais effectuer d’opération d’entretien sur des blocs de batteries endommagés. Il convient que l’entretien des blocs de batteries ne soit effectué que par le fabricant ou les fournisseurs de service autorisés.
Consignes de sécurité pour visseuses à chocs
u Tenir l’outil électrique par les surfaces de préhension, au cours d’une opération où la fixation peut être en contact avec un câblage caché. Les fixations en contact avec un fil “sous tension” peuvent “mettre sous tension” les parties métalliques exposées de l’outil électrique et provoquer un choc électrique chez l’opérateur.
u Utilisez un détecteur approprié pour vérifier s’il n’y a pas de conduites cachées ou contactez votre société de distribution d’eau locale. Tout contact avec des câbles électriques peut provoquer un incendie ou un choc électrique. Tout endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels.
u Maintenez bien l’outil électroportatif en place. Lors du serrage ou du desserrage des vis, des couples de réaction élevés peuvent survenir en peu de temps.
u Bloquez la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que quand elle est tenue avec une main.
u Avant de poser l’outil électroportatif, attendez que celuici soit complètement à l’arrêt. L’outil risque de se coincer, ce qui entraînerait une perte de contrôle de l’outil électroportatif.
u Si l’accu est endommagé ou utilisé de manière non conforme, des vapeurs peuvent s’échapper. L’accu peut brûler ou exploser. Ventilez le local et consultez un médecin en cas de malaise. Les vapeurs peuvent entraîner des irritations des voies respiratoires.
u N’ouvrez pas l’accu. Risque de court-circuit.
u Les objets pointus comme un clou ou un tournevis et le fait d’exercer une force extérieure sur le boîtier risque d’endommager l’accu. Il peut en résulter un court-circuit interne et l’accu risque de s’enflammer, de dégager des fumées, d’exploser ou de surchauffer.
u N’utilisez l’accu qu’avec des produits du fabricant. Tout risque de surcharge dangereuse sera alors exclu.
Conservez la batterie à l’abri de la chaleur, en la protégeant p. ex. de l’ensoleillement direct, du feu, de la saleté, de l’eau et de l’humidité. Il existe un risque d’explosion et de courts-circuits.
u Les accessoires de travail s’échauffent fortement pendant leur utilisation! Il y a risque de blessure lors du

1 609 92A 7YM | (31.05.2022)

Bosch Power Tools

changement d’accessoire. Utilisez des gants pour retirer l’accessoire de travail. u Attention ! En cas d’utilisation de l’outil électroportatif en mode Bluetooth, les ondes émises risquent de perturber le fonctionnement de certains appareils et installations ainsi que le fonctionnement des avions et des appareils médicaux (par ex. stimulateurs cardiaques, prothèses auditives). Les ondes émises peuvent aussi avoir un effet nocif sur les personnes et les animaux qui se trouvent à proximité immédiate de l’outil. N’utilisez pas l’outil électroportatif en mesure en mode Bluetooth à proximité d’appareils médicaux, de stations-service, d’usines chimiques et lorsque vous vous trouvez dans des zones à risque d’explosion ou dans des zones de dynamitage. N’utilisez pas l’outil électroportatif en mode Bluetooth® dans des avions. Évitez une utilisation prolongée de l’outil très près du corps. Le nom de marque Bluetooth® et le logo associé sont des marques déposées de la Bluetooth SIG, Inc. Toute utilisation de cette marque/de ce logo par la société Robert Bosch Power Tools GmbH s’effectue sous licence.
AVERTISSEMENT
u Veuillez n’utiliser que le type de pile bouton indiqué dans la présente notice d’utilisation. N’utilisez aucune autre pile bouton ni aucune autre source d’alimentation électrique.
Description des prestations et du produit
Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou entraîner de graves blessures.

Caractéristiques techniques

Visseuse à choc sans-fil

Référence

Tension nominale

V=

Régime à videA)

­ Réglage 1

min-1

­ Réglage 2

min-1

­ Réglage 3

min-1

Fréquence de frappeA)

­ Réglage 1

min-1

­ Réglage 2

min-1

­ Réglage 3

min-1

CoupleA)

Français | 23
Référez-vous aux illustrations qui se trouvent à l’avant de la notice d’utilisation.
Utilisation conforme
L’outil électroportatif est conçu pour le vissage et le dévissage de vis ainsi que pour le serrage et le desserrage des écrous dans les plages de dimensions indiquées. En cas d’utilisation d’un module Bluetooth® Low Energy , les données et les réglages de l’outil électroportatif peuvent être transmis à un périphérique mobile par voie radio au moyen de la technologie Bluetooth®.
Éléments constitutifs
La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif sur la page graphique. (1) Porte-outil (2) Sélecteur de sens de rotation (3) Cache pour module Bluetooth® Low Energy (4) Clip de ceinture (5) Accua) (6) Bouton de déverrouillage d’accua) (7) Écran de contrôle (8) Interrupteur Marche/Arrêt (9) Poignée (surface de préhension isolée) (10) Accessoire de travail (par ex. douille)a)
Écran de contrôle (11) Affichage d’état de l’outil électroportatif (12) Affichage du mode (13) Touche mode (14) LED d’éclairage (15) Touche présélection de vitesse (16) Affichage plage de vitesses présélectionnée a) Les accessoires décrits ou illustrés ne sont pas tous compris
dans la fourniture. Vous trouverez les accessoires complets dans notre gamme d’accessoires.

GDS 18V-450 HC 3 601 JK4 0.. 18
1 000 1500 2300
1 900 2500 3300

GDS 18V-450 PC 3 601 JK4 1.. 18
1 000 1500 2300
1 900 2500 3300

Bosch Power Tools

1 609 92A 7YM | (31.05.2022)

24 | Français

Visseuse à choc sans-fil

GDS 18V-450 HC

GDS 18V-450 PC

­ Réglage 1

Nm

250

250

­ Réglage 2

Nm

330

330

­ Réglage 3 Couple de serrage maxiA) Couple de dévissage maxiA)

Nm

450

450

Nm

450

450

Nm

800

800

Ø de vis

mm

M10­M20

M10­M20

Porte-outil

½”

½”

Poids selon EPTA-Procedure 01:2014B)

kg

1,9­3,0

1,9­3,0

Températures ambiantes recommandées

°C

pour la charge

0 … +35

0 … +35

Températures ambiantes autorisées pour

°C

l’utilisation et pour le stockage

­20 … +50

­20 … +50

Accus recommandés

GBA 18V… ProCORE18V…

GBA 18V… ProCORE18V…

Chargeurs recommandés

GAL 18… GAX 18… GAL 36…

GAL 18… GAX 18… GAL 36…

Transmission de données Bluetooth®C)

Bluetooth® 4.1 (Low Energy)

Bluetooth® 4.1 (Low Energy)

Rapport signal/bruit Portée maximale du signalD)

s

8

8

m

30

30

A) Mesuré à 20-25 °C avec accu ProCORE18V 4.0Ah.
B) Mesuré avec GBA 18V 1.5Ah et ProCORE18V 12.0Ah.
C) Les périphériques mobiles (smartphones, tablettes) doivent être compatibles avec la technologie Bluetooth® Low Energy (version 4.1) et prendre en charge le profil GAP [Generic Access Profile (GAP)].
D) La portée peut varier sensiblement selon les conditions extérieures et le type de périphérique mobile utilisé. Dans une pièce fermée et à travers des barrières métalliques (par exemple, parois murales, étagères, coffres, etc.), la portée du Bluetooth® peut se trouver fortement réduite.

Informations sur le niveau sonore/les vibrations
Valeurs d’émissions sonores déterminées conformément à EN 62841-2-2.
Le niveau sonore en dB(A) typique de l’outil électroportatif est de : niveau de pression acoustique 95 dB(A) ; niveau de puissance acoustique 106 dB(A). Incertitude K = 3 dB.
Portez un casque antibruit !
Valeurs globales de vibration ah (somme vectorielle sur les trois axes) et incertitude K conformément à EN 62841-2-2 :
Serrage de vis et d’écrous de la taille maximale admissible : ah = 14,5 m/s2, K = 1,5 m/s2 Le niveau de vibration et la valeur d’émission sonore indiqués dans cette notice d’utilisation ont été mesurés selon une procédure de mesure normalisée et peuvent être utilisés pour établir une comparaison entre différents outils électroportatifs. Ils peuvent aussi servir de base à une estimation préliminaire du taux de vibration et du niveau sonore.
Le niveau de vibration et la valeur d’émission sonore indiqués s’appliquent pour les utilisations principales de l’outil électroportatif. Si l’outil électroportatif est utilisé pour d’autres applications, avec d’autres accessoires de travail ou

sans avoir fait l’objet d’un entretien régulier, le niveau de vibration et la valeur d’émission sonore peuvent différer. Il peut en résulter des vibrations et un niveau sonore nettement plus élevés pendant toute la durée de travail.
Pour une estimation précise du niveau de vibration et du niveau sonore, il faut aussi prendre en considération les périodes pendant lesquelles l’outil est éteint ou bien en marche sans être vraiment en action. Il peut en résulter au final un niveau de vibration et un niveau sonore nettement plus faibles pendant toute la durée de travail.
Prévoyez des mesures de protection supplémentaires permettant de protéger l’utilisateur de l’effet des vibrations, par exemple : maintenance de l’outil électroportatif et des accessoires de travail, maintien des mains au chaud, organisation des procédures de travail.
Montage
u Retirez l’accu de l’appareil électroportatif avant toute intervention (opérations d’entretien/de maintenance, changement d’accessoire, etc.) ainsi que lors de son transport et rangement. Il y a sinon risque de blessure

1 609 92A 7YM | (31.05.2022)

Bosch Power Tools

lorsqu’on appuie par mégarde sur l’interrupteur Marche/ Arrêt.
Recharge de l’accu
u N’utilisez que les chargeurs indiqués dans les Caractéristiques techniques. Ils sont les seuls à être adaptés à l’accu Lithium-Ion de votre outil électroportatif.
Remarque : L’accu est fourni partiellement chargé. Pour obtenir les performances maximales, chargez l’accu jusqu’à sa pleine capacité avant la première utilisation. L’accu Lithium-Ion peut être rechargé à tout moment, sans risquer de réduire sa durée de vie. Le fait d’interrompre le processus de charge n’endommage pas l’accu. L’accu Lithium-Ion est protégé contre une décharge complète par « Electronic Cell Protection (ECP) » (l’électronique de protection des cellules). Lorsque l’accu est déchargé, l’outil électroportatif s’arrête grâce à un dispositif d’arrêt de protection : l’accessoire de travail ne tourne plus. u Après l’arrêt automatique de l’outil électroportatif,
n’appuyez plus sur l’interrupteur Marche/Arrêt. L’accu pourrait être endommagé. Respectez les indications concernant l’élimination.
Retrait de l’accu L’accu (5) dispose de deux positions de verrouillage permettant d’éviter que l’accu tombe si l’on appuie par mégarde sur la touche de déverrouillage de l’accu (6). Tant que l’accu reste en place dans l’outil électroportatif, un ressort le maintient en position. Pour retirer l’accu (5), appuyez sur la touche de déverrouillage (6) et dégagez l’accu de l’outil électroportatif. Ne forcez pas.
Indicateur de niveau de charge de l’accu
Les LED vertes de l’indicateur d’état de charge indiquent le niveau de charge de la batterie. Pour des raisons de sécurité, il n’est possible d’afficher l’état de charge que quand l’outil électroportatif est à l’arrêt. Pour afficher le niveau de charge, appuyez sur le bouton de l’indicateur de niveau de charge ou . L’affichage du niveau de charge est également possible après retrait de l’accu. Si aucune LED ne s’allume après avoir appuyé sur le bouton de l’indicateur de niveau de charge, la batterie est défectueuse et doit être remplacée.
Batterie de type GBA 18V…

LED 3 LED allumées en vert 2 LED allumées en vert 1 LED allumée en vert Clignotement en vert d’1 LED

Capacité 60­100 % 30­60 % 5­30 % 0­5 %

Batterie de type ProCORE18V…

Français | 25

LED 5 LED allumées en vert 4 LED allumées en vert 3 LED allumées en vert 2 LED allumées en vert 1 LED allumée en vert Clignotement en vert d’1 LED

Capacité 80-100 % 60-80 % 40-60 % 20-40 % 5-20 % 0-5 %

Mise en place du module Bluetooth® Low Energy (accessoire)
Pour plus d’informations, veuillez lire la notice d’utilisation du module Bluetooth® Low Energy .
Changement d’accessoire (voir figures A­B)
u Retirez l’accu de l’appareil électroportatif avant toute intervention (opérations d’entretien/de maintenance, changement d’accessoire, etc.) ainsi que lors de son transport et rangement. Il y a sinon risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/ Arrêt.
u Lors de la mise en place de l’accessoire de travail, veillez à bien le fixer sur le porte-outil. Si l’accessoire de travail n’est pas correctement fixé, il peut se détacher lors des vissages.
Placez l’accessoire de travail (10) sur le carré mâle du porteoutil (1).
Retrait d’un accessoire de travail (voir figure B)
GDS 18V-450 PC: Aidez-vous d’un objet de type épingle ou clou pour retirer l’accessoire.

Mise en marche
Fonctionnement
Le porte-outil (1) et l’accessoire de travail sont entraînés par un moteur électrique par l’intermédiaire d’un engrenage et d’un mécanisme de frappe. L’opération se déroule en deux phases : vissage puis serrage (mécanisme de frappe en action). Le mécanisme de frappe entre en action dès que la vis est serrée et que le moteur est sollicité. Le mécanisme de frappe transforme ainsi la puissance du moteur en impacts de rotation réguliers. Lors du desserrage des vis ou des écrous, l’opération se déroule dans l’ordre inverse.

Bosch Power Tools

1 609 92A 7YM | (31.05.2022)

26 | Français

Mise en marche
Montage de l’accu Remarque : L’utilisation d’accus non conçus pour votre outil électroportatif peut entraîner des dysfonctionnements ou endommager l’outil électroportatif. Introduisez l’accu chargé (5) dans la base de l’outil électroportatif jusqu’à ce que l’accu soit bien verrouillé.
Sélection du sens de rotation (voir figure D) Le sélecteur de sens de rotation (2) permet d’inverser le sens de rotation de l’outil électroportatif. Cela n’est toutefois pas possible lorsqu’on appuie sur l’interrupteur Marche/ Arrêt (8). Rotation droite : Pour serrer des vis et des écrous, actionnez le sélecteur de sens de rotation (2) à fond vers la gauche. Rotation gauche : Pour desserrer ou dévisser des vis et des écrous, actionnez le sélecteur de sens de rotation (2) à fond vers la droite.
Affichages d’état

Réglage de la vitesse de rotation/de la fréquence de frappe Vous pouvez faire varier en continu la vitesse de rotation/la fréquence de frappe de l’outil électroportatif en jouant sur la pression exercée sur l’interrupteur Marche/Arrêt (8).
Légère pression sur l’interrupteur Marche/Arrêt (8) faible vitesse de rotation/fréquence de frappe. Plus la pression augmente, plus la vitesse de rotation/la fréquence de frappe est élevée.
Mise en marche/arrêt Pour mettre en marche l’outil électroportatif, actionnez l’interrupteur Marche/Arrêt (8) et maintenez-le actionné.
La LED d’éclairage (14) s’allume dès que l’interrupteur Marche/Arrêt (8) est enfoncé un peu ou complètement. Elle permet d’éclairer la zone de travail dans les endroits sombres.
Pour arrêter l’outil électroportatif, relâchez l’interrupteur Marche/Arrêt (8).
Écran de contrôle (voir figure C) L’écran de contrôle (7) sert à la présélection de vitesse, à la sélection des modes de fonctionnement et à l’affichage d’état de l’outil électroportatif.

Affichage État de l’outil élec- Signification/cause troportatif (11)

Vert

État OK

Jaune

Température critique atteinte ou accu presque vide

Rouge non clignotant Bleu clignotant

Outil électroportatif en surchauffe ou accu vide
L’outil électroportatif est connecté à un périphérique mobile ou les réglages sont en train d’être transmis

Remède
­ Faire fonctionner l’outil électroportatif à vide et attendre qu’il refroidisse ou bien changer / recharger l’accu Laisser refroidir l’outil électroportatif ou bien changer / recharger l’accu ­

Présélection de vitesse de rotation
La touche de présélection (15) offre le choix entre 3 plages de régime différentes. Actionnez la touche (15) de façon répétée jusqu’à ce qu’apparaisse le réglage souhaité au niveau de l’indicateur de vitesse (16). La position sélectionnée est mémorisée.
Vous pouvez aussi effectuer la présélection de vitesse via l’application Bosch Toolbox.
La vitesse de rotation nécessaire dépend du type de matériau et des conditions de travail. Elle doit être déterminée en effectuant un essai de fraisage.
Le tableau ci-dessous indique les valeurs recommandées pour différentes applications.

Plage de régimes préréglée dans la position

1

2

3

Nombre de vitesses

3

0­1000 0­1500 0­2300

La touche de présélection de vitesse (15) permet de présé-

lectionner la plage de vitesses de rotation souhaitée, même

quand l’outil électroportatif est en marche.

Sélection du mode de fonctionnement
L’outil électroportatif dispose de 2 modes de fonctionnement prédéfinis : A et B (12). Vous pouvez via l’application Bosch Toolbox personnaliser les modes de fonctionnement A et B (12) pour des applications spécifiques et modifier les réglages existants.
Pour commuter entre les modes A et B (12), actionnez la touche (13).

1 609 92A 7YM | (31.05.2022)

Bosch Power Tools

Français | 27

Instructions d’utilisation
u Positionnez l’outil électroportatif sur la vis/sur l’écrou seulement lorsqu’il est à l’arrêt. Un accessoire en rotation risque de glisser.
u En présence du module Bluetooth® Low Energy (accessoire), l’outil électroportatif est doté d’une interface

L’évolution du couple et donc l’allure de la courbe dépendent des facteurs suivants : ­ Résistance des vis/écrous
­ Nature du support (rondelle, rondelle élastique, joint)
­ Résistance du matériau à visser
­ Conditions de graissage à l’endroit du vissage

radio. Observez les restrictions d’utilisation locales en vigueur, par ex. dans les avions ou dans les hôpitaux.
Le couple dépend de la durée des chocs. Le couple maximal atteint résulte de la somme des couples générés lors de chaque choc. Le couple maximal est atteint au bout d’une durée de choc de 6 à 10 secondes. Au-delà de cette durée, le couple de serrage n’augmente plus que faiblement. Il est nécessaire de déterminer la durée de chocs pour chaque couple de serrage. Contrôlez toujours le couple réellement atteint à l’aide d’une clé dynamométrique.

Il en résulte une distinction entre trois types de vissages : ­ Un vissage dur désigne un vissage métal sur métal avec
utilisation de rondelles. Le couple maximal est atteint au bout d’une durée de chocs relativement courte (courbe à pente raide). Une prolongation inutile de la durée des chocs est préjudiciable à l’outil.
­ Un vissage élastique désigne un vissage métal sur métal, mais avec utilisation de rondelles élastiques, de rondelles ressorts, de goujons ou de vis/écrous coniques ainsi qu’avec utilisation de rallonges.

Vissages durs, élastiques et tendres Si l’on mesure et retranscrit sur un diagramme les couples obtenus lors d’une succession de chocs, on obtient la courbe caractéristique de couple. Le sommet de la courbe indique le couple maximum que l’on peut atteindre, la pente indique le temps pendant lequel ce couple est atteint.

­ Un vissage tendre désigne un vissage métal sur bois p. ex. ou avec utilisation de rondelles en plomb ou en fibre comme intercalaire.
Dans le cas d’un vissage élastique ou tendre, le couple de serrage maximal est plus faible que dans le cas d’un vissage dur. Ces deux types de vissage nécessitent par ailleurs une durée de chocs plus longue que pour un vissage dur.

Valeurs indicatives pour les couples de serrage de vis maximaux

Valeurs indiquées en Nm, calculées à partir de la section de résistance ; utilisation de la limite d’élasticité à 90 % (pour un coefficient de frottement µtot = 0,12). Contrôlez toujours le couple à l’aide d’une clé dynamométrique.

Classes de résis- Vis standard

Vis haute résistance

tance selon DIN 267

3.6 4.6 5.6 4.8 6.6 5.8 6.8 6.9 8.8 10.9 12.9

M10

13 17.5 22 23 26 29 35 39 47 65 78

M12

22.6 30 37.6 40 45 50 60 67 80 113 135

M14

36 48 60 65 72 79 95 107 130 180 215

M16

55 73 92 98 110 122 147 165 196 275 330

M18

75 101 126 135 151 168 202 227 270 380 450

M20

107 143 178 190 214 238 286 320 385 540 635

Conseils
Avant de visser des vis de gros diamètre ou très longues dans des matériaux durs, il est recommandé d’effectuer un préperçage au diamètre intérieur de filetage sur approximativement les 2/3 de la longueur de la vis.
Remarque : Veillez à ce qu’aucune pièce métallique (pièce de fixation par ex.) ne pénètre dans l’outil électroportatif.
Après avoir travaillé à une petite vitesse pendant une période relativement longue, faites tourner l’outil électroportatif à vide au régime maximal pendant une durée de 3 minutes environ afin de le laisser refroidir.
Indications pour l’utilisation optimale de l’accu Protégez l’accu de l’humidité et de l’eau. Ne stockez l’accu que dans la plage de températures de ­20 à 50 °C. Ne laissez par ex. pas l’accu dans une voiture en plein été. Une baisse notable de l’autonomie de l’accu au fil des recharges effectuées indique que l’accu est arrivé en fin de vie

et qu’il doit être remplacé. Respectez les indications concernant l’élimination. Clip de ceinture Le clip de ceinture (4) permet d’accrocher l’outil électroportatif à une ceinture ou autre. Vous avez donc les deux mains libres et l’outil électroportatif est à tout moment à portée de main.
Pilotage de la lampe via l’application mobile
L’outil électroportatif est ou peut être équipé d’un module Bluetooth® permettant de transmettre par ondes radio des données vers certains appareils mobiles pourvus d’une interface Bluetooth® (p.ex. smartphone, tablette). Pour pouvoir piloter l’outil électroportatif via Bluetooth®, vous avez besoin de l’application « Bosch Toolbox ». Téléchargez l’application sur la plateforme dédiée (Apple App Store ou Google Play Store).

Bosch Power Tools

1 609 92A 7YM | (31.05.2022)

28 | Français
Sélectionnez ensuite dans l’application le sous-menu « My Tools ». Sur l’écran de votre appareil mobile (smartphone, tablette) sont alors indiquées toutes les étapes à suivre pour connecter l’outil électroportatif à l’appareil mobile. Une fois que la connexion avec l’appareil mobile a été établie, les fonctions suivantes sont disponibles : ­ Enregistrement et personnalisation ­ Vérification d’état, émission d’avertissements ­ Informations générales et réglages ­ Gestion ­ Présélection des vitesses ­ Réglage des modes de fonctionnement
Entretien et Service aprèsvente
Nettoyage et entretien
u Nettoyez régulièrement les ouïes d’aération de l’outil électroportatif. Le ventilateur du moteur attire la poussière à l’intérieur du carter et une accumulation excessive de poussière de métal accroît le risque de choc électrique.
u Retirez l’accu de l’appareil électroportatif avant toute intervention (opérations d’entretien/de maintenance, changement d’accessoire, etc.) ainsi que lors de son transport et rangement. Il y a sinon risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/ Arrêt.
u Tenez toujours propres l’outil électroportatif ainsi que les fentes de ventilation afin d’obtenir un travail impeccable et sûr.
Service après-vente et conseil utilisateurs
Notre Service après-vente répond à vos questions concernant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des informations sur les pièces de rechange sur le site : www.bosch-pt.com L’équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires. Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l’étiquette signalétique du produit.
France Réparer un outil Bosch n’a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouverez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouverez également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes. Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif Tel.: 09 70 82 12 26 (Numéro non surtaxé au prix d’un appel local) E-Mail : [email protected]

Vous êtes un revendeur, contactez : Robert Bosch (France) S.A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad 93705 DRANCY Cédex Tel. : (01) 43119006 E-Mail : [email protected]
Vous trouverez d’autres adresses du service après-vente sous : www.bosch-pt.com/serviceaddresses
Transport
Les accus Lithium-ion recommandés sont soumis à la réglementation relative au transport de matières dangereuses. Pour le transport sur route par l’utilisateur, aucune autre mesure n’a besoin d’être prise. Lors d’une expédition par un tiers (par ex. transport aérien ou entreprise de transport), des mesures spécifiques doivent être prises concernant l’emballage et le marquage. Pour la préparation de l’envoi, faites-vous conseiller par un expert en transport de matières dangereuses. N’expédiez que des accus dont le boîtier n’est pas endommagé. Recouvrez les contacts non protégés et emballez l’accu de manière à ce qu’il ne puisse pas se déplacer dans l’emballage. Veuillez également respecter les réglementations supplémentaires éventuellement en vigueur.
Élimination des déchets
Les outils électroportatifs, les accus ainsi que leurs accessoires et emballages doivent être rapportés dans un centre de recyclage respectueux de l’environnement. Ne jetez pas les outils électroportatifs et les accus/piles avec les ordures ménagères !
Seulement pour les pays de l’UE : Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques et électroniques (DEEE) et sa transposition dans le droit national français, les outils électroportatifs devenus inutilisables et conformément à la directive 2006/66/CE les piles/accus défectueux ou usagés doivent être mis de côté et rapportés dans un centre de collecte et de recyclage respectueux de l’environnement. En cas de non-respect des consignes d’élimination, les déchets d’équipements électriques et électroniques peuvent avoir un impact négatif sur l’environnement et la santé des personnes du fait des substances dangereuses qu’ils contiennent.
Accus/piles : Li-Ion : Veuillez respecter les indications se trouvant dans le chapitre Transport (voir « Transport », Page 28).

1 609 92A 7YM | (31.05.2022)

Bosch Power Tools

Valable uniquement pour la France:

Español

Indicaciones de seguridad

Indicaciones generales de seguridad para herramientas eléctricas

ADVERTEN- Lea íntegramente las advertencias

CIA

de peligro, las instrucciones, las ilustraciones y las especificacio-

nes entregadas con esta herramienta eléctrica. En caso

de no atenerse a las instrucciones siguientes, ello puede

ocasionar una descarga eléctrica, un incendio y/o una lesión

grave.

Guardar todas las advertencias de peligro e instruccio-

nes para futuras consultas.

El término “herramienta eléctrica” empleado en las siguientes advertencias de peligro se refiere a herramientas eléctri-

cas de conexión a la red (con cable de red) y a herramientas

eléctricas accionadas por acumulador (sin cable de red).

Seguridad del puesto de trabajo
u Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar accidentes.
u No utilice herramientas eléctricas en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
u Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

Seguridad eléctrica
u El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.
u Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.

Español | 29
u No exponga la herramienta eléctrica a la lluvia o a condiciones húmedas. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
u No abuse del cable de red. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.
u Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso al aire libre. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.
u Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un dispositivo de corriente residual (RCD) de seguridad (fusible diferencial). La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.
Seguridad de personas
u Esté atento a lo que hace y emplee sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido drogas, alcohol o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones.
u Utilice un equipo de protección personal. Utilice siempre una protección para los ojos. El riesgo a lesionarse se reduce considerablemente si se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.
u Evite una puesta en marcha involuntaria. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente.
u Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica.
u Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
u Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y vestimenta alejados de las piezas móviles. La vesti-

Bosch Power Tools

1 609 92A 7YM | (31.05.2022)

30 | Español
menta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.
u Si se proporcionan dispositivos para la conexión de las instalaciones de extracción y recogida de polvo, asegúrese que éstos estén conectados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.
u No permita que la familiaridad ganada por el uso frecuente de herramientas eléctricas lo deje caer en la complacencia e ignorar las normas de seguridad de herramientas. Una acción negligente puede causar lesiones graves en una fracción de segundo.
Uso y trato cuidadoso de herramientas eléctricas
u No sobrecargue la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para su aplicación. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
u No utilice la herramienta eléctrica si el interruptor está defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.
u Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de realizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica.
u Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.
u Cuide las herramientas eléctricas y los accesorios. Controle la alineación de las piezas móviles, rotura de piezas y cualquier otra condición que pudiera afectar el funcionamiento de la herramienta eléctrica. En caso de daño, la herramienta eléctrica debe repararse antes de su uso. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.
u Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.
u Utilice la herramienta eléctrica, los accesorios, los útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.
u Mantenga las empuñaduras y las superficies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las superficies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.

Trato y uso cuidadoso de herramientas accionadas por acumulador
u Solamente recargar los acumuladores con los cargadores especificados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.
u Utilice las herramientas eléctricas sólo con los acumuladores específicamente designados. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.
u Si no utiliza el acumulador, guárdelo separado de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.
u La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediatamente a ayuda médica. El líquido del acumulador puede irritar la piel o producir quemaduras.
u No emplee acumuladores o útiles dañados o modificados. Los acumuladores dañados o modificados pueden comportarse en forma imprevisible y producir un fuego, explosión o peligro de lesión.
u No exponga un paquete de baterías o una herramienta eléctrica al fuego o a una temperatura demasiado alta. La exposición al fuego o a temperaturas sobre 130 °C puede causar una explosión.
u Siga todas las instrucciones para la carga y no cargue nunca el acumulador o la herramienta eléctrica a una temperatura fuera del margen correspondiente especificado en las instrucciones. Una carga inadecuada o a temperaturas fuera del margen especificado puede dañar el acumulador y aumentar el riesgo de incendio.
Servicio
u Únicamente deje reparar su herramienta eléctrica por un experto cualificado, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.
u No repare los acumuladores dañados. El mantenimiento de los acumuladores sólo debe ser realizado por el fabricante o un servicio técnico autorizado.
Instrucciones de seguridad para atornilladoras de impacto
u Sujete la herramienta eléctrica por las superficies de agarre aisladas, al realizar trabajos en los que el portaútiles pueda llegar a tocar conductores eléctricos ocultos. En el caso del contacto del portaútiles con conductores “bajo tensión”, las partes metálicas expuestas de la herramienta eléctrica pueden quedar “bajo tensión” y dar al operador una descarga eléctrica.

1 609 92A 7YM | (31.05.2022)

Bosch Power Tools

u Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales.
u Sostenga firmemente la herramienta eléctrica. Al apretar y aflojar tornillos, pueden presentarse pares de reacción momentáneos.
u Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.
u Espere a que se haya detenido la herramienta eléctrica antes de depositarla. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica.
u En caso de daño y uso inapropiado del acumulador pueden emanar vapores. El acumulador se puede quemar o explotar. En tal caso, busque un entorno con aire fresco y acuda a un médico si nota molestias. Los vapores pueden llegar a irritar las vías respiratorias.
u No intente abrir el acumulador. Podría provocar un cortocircuito.
u Mediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior se puede dañar el acumulador. Se puede generar un cortocircuito interno y el acumulador puede arder, humear, explotar o sobrecalentarse.
u Utilice el acumulador únicamente en productos del fabricante. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa.
Proteja la batería del calor excesivo, además de, p. ej., una exposición prolongada al sol, la suciedad, el fuego, el agua o la humedad. Existe riesgo de explosión y cortocircuito.
u ¡Los útiles se pueden calentar durante el trabajo! Existe peligro de quemaduras al cambiar el útil. Utilice guantes de protección para retirar el útil.
u ¡Cuidado! El uso de la herramienta eléctrica con Bluetooth ® puede provocar anomalías en otros aparatos y equipos, en aviones y en aparatos médicos (p. ej. marcapasos, audífonos, etc.). Tampoco puede descartarse por completo el riesgo de daños en personas y animales que se encuentren en un perímetro cercano. No utilice la herramienta eléctrica con Bluetooth® cerca de aparatos médicos, gasolineras, instalaciones químicas, zonas con riesgo de explosión ni en zonas con atmósfera potencialmente explosiva. No utilice tampoco la herramienta eléctrica con Bluetooth® a bordo de aviones. Evite el uso prolongado de este aparato en contacto directo con el cuerpo.
La marca de palabra Bluetooth® como también los símbolos (logotipos) son marcas registradas y propiedad de Bluetooth SIG, Inc. Cada utilización de esta marca de pa-

Español | 31
labra/símbolo por Robert Bosch Power Tools GmbH tiene lugar bajo licencia.
ADVERTENCIA
u Utilice solamente las pilas en forma de botón nombradas en estas instrucciones de servicio. No utilice otras pilas en forma de botón u otra alimentación de energía.
Descripción del producto y servicio
Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves. Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio.
Utilización reglamentaria
La herramienta eléctrica ha sido diseñada para enroscar y aflojar tornillos, y para apretar y aflojar tuercas del tamaño especificado. Los datos y las configuraciones de la herramienta eléctrica se pueden transmitir con el módulo Bluetooth® Low Energy Module colocado, mediante la tecnología de radiocomunicación Bluetooth®, entre la herramienta eléctrica y un aparato móvil final.
Componentes representados
La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada. (1) Alojamiento del útil (2) Selector de sentido de giro (3) Cubierta del módulo Bluetooth® Low Energy Module (4) Clip de sujeción al cinturón (5) Acumuladora) (6) Tecla de desenclavamiento del acumuladora) (7) Interfaz de usuario (8) Interruptor de conexión/desconexión (9) Empuñadura (zona de agarre aislada) (10) Útil de inserción (p. ej. llave tubular)a)
Interfaz de usuario (11) Indicador del estado de la herramienta eléctrica (12) Indicador del modo (13) Tecla de modo (14) Luz de trabajo (15) Tecla de preselección de revoluciones

Bosch Power Tools

1 609 92A 7YM | (31.05.2022)

32 | Español

(16) Indicador de escalón de preselección de revoluciones

a) Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.

Datos técnicos

Atornilladora de impacto accionada por acumulador

GDS 18V-450 HC

GDS 18V-450 PC

Número de artículo

3 601 JK4 0..

3 601 JK4 1..

Tensión nominal

V=

18

18

Número de revoluciones en vacíoA)

­ Ajuste 1

min-1

1000

1000

­ Ajuste 2

min-1

1500

1500

­ Ajuste 3

min-1

2300

2300

Número de impactosA)

­ Ajuste 1

min-1

1900

1900

­ Ajuste 2

min-1

2500

2500

­ Ajuste 3

min-1

3300

3300

Par de aprieteA)

­ Ajuste 1

Nm

250

250

­ Ajuste 2

Nm

330

330

­ Ajuste 3

Nm

450

450

Máx. par de aprieteA)

Nm

450

450

Máx. par de soltadoA)

Nm

800

800

Ø de tornillos de máquina

mm

M10­M20

M10­M20

Portaherramientas

½”

½”

Peso según EPTA-Procedure 01:2014B)

kg

1,9­3,0

1,9­3,0

Temperatura ambiente recomendada durante

°C

la carga

0 … +35

0 … +35

Temperatura ambiente permitida durante el

°C

funcionamiento y en el almacenamiento

­20 … +50

­20 … +50

Acumuladores recomendados

GBA 18V… ProCORE18V…

GBA 18V… ProCORE18V…

Cargadores recomendados

GAL 18… GAX 18… GAL 36…

GAL 18… GAX 18… GAL 36…

Transmisión de datos

Bluetooth®C)

Bluetooth® 4.1 (Low Energy)

Bluetooth® 4.1 (Low Energy)

Distancia de señal

s

8

8

máximo alcance de señalD)

m

30

30

A) Medido a 20-25 °C con acumulador ProCORE18V 4.0Ah.

B) Medido con GBA 18V 1.5Ah y ProCORE18V 12.0Ah.

C) Los aparatos finales móviles deben ser compatibles con aparatos Bluetooth®-Low-Energy (versión 4.1) y asistir el Generic Access Profile (GAP).

D) El alcance puede variar fuertemente según las condiciones exteriores, inclusive el receptor utilizado. En el interior de espacios cerrados y por barreras metálicas (p. ej. paredes, estanterías, maletas, etc.), el alcance del Bluetooth® puede ser menor.

1 609 92A 7YM | (31.05.2022)

Bosch Power Tools

Información sobre ruidos y vibraciones
Valores de emisión de ruidos determinados según EN 62841-2-2.
El nivel de ruidos valorado con A de la herramienta eléctrica asciende típicamente a: nivel de presión acústica 95 dB(A); nivel de potencia acústica 106 dB(A). Inseguridad K=3 dB.
¡Llevar orejeras!
Valores totales de vibraciones ah (suma de vectores de tres direcciones) e inseguridad K determinados según EN 62841-2-2:
Apriete de tornillos y tuercas del tamaño máximo admisible: ah = 14,5 m/s2, K = 1,5 m/s2 El nivel de vibraciones y el valor de emisiones de ruidos indicados en estas instrucciones han sido determinados según un procedimiento de medición normalizado y pueden servir como base de comparación con otras herramientas eléctricas. También son adecuados para estimar provisionalmente la emisión de vibraciones y ruidos.
El nivel de vibraciones y el valor de emisiones de ruidos indicados han sido determinados para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones y el valor de emisiones de ruidos pueden ser diferentes si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la emisión de vibraciones y de ruidos durante el tiempo total de trabajo.
Para determinar con exactitud las emisiones de vibraciones y de ruidos, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de las emisiones de vibraciones y de ruidos durante el tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.

Español | 33
El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador. El acumulador de iones de litio está protegido contra descarga total gracias al sistema de protección electrónica de celdas “Electronic Cell Protection (ECP)”. Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica. El útil deja de moverse. u En caso de una desconexión automática de la herra-
mienta eléctrica no mantenga accionado el interruptor de conexión/desconexión. El acumulador podría dañarse. Observe las indicaciones referentes a la eliminación.
Desmontaje del acumulador El acumulador (5) dispone de dos etapas de desenclavamiento para evitar que éste se salga en el caso de un accionamiento accidental la tecla de desenclavamiento (6). Al estar montado el acumulador en la herramienta eléctrica, éste es retenido en esa posición por un resorte. Para la extracción del acumulador (5), presione la tecla de desenclavamiento (6) y retire el acumulador de la herramienta eléctrica. No proceda con brusquedad.
Indicador del estado de carga del acumulador
Los LEDs verdes del indicador del estado de carga del acumulador indican el estado de carga del acumulador. Por motivos de seguridad, la consulta del estado de carga es solo posible con la herramienta eléctrica parada. Presione la tecla del indicador de estado de carga o , para indicar el estado de carga. Esto también es posible con el acumulador desmontado. Si tras presionar la tecla del indicador de estado de carga no se enciende ningún LED, significa que el acumulador está defectuoso y debe sustituirse.
Tipo de acumulador GBA 18V…

Montaje
u Desmonte el acumulador antes de manipular la herramienta eléctrica (p.ej. en el mantenimiento, cambio de útil, etc.) así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.
Carga del acumulador
u Utilice únicamente los cargadores que se enumeran en los datos técnicos. Solamente estos cargadores han sido especialmente adaptados a los acumuladores de iones de litio empleados en su herramienta eléctrica.
Indicación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador.

LEDs Luz permanente 3× verde Luz permanente 2× verde Luz permanente 1× verde Luz intermitente 1× verde

Capacidad 60-100 % 30-60 % 5-30 % 0-5 %

Tipo de acumulador ProCORE18V…

LEDs Luz permanente 5× verde Luz permanente 4× verde Luz permanente 3× verde Luz permanente 2× verde

Capacidad 80-100 % 60-80 % 40-60 % 20-40 %

Bosch Power Tools

1 609 92A 7YM | (31.05.2022)

34 | Español

LEDs Luz permanente 1× verde Luz intermitente 1× verde

Capacidad 5-20 % 0-5 %

Colocar el módulo Bluetooth® Low Energy Module (accesorio)
Lea las correspondientes instrucciones de servicio respecto a las informaciones del módulo Bluetooth® Low Energy Module .

Cambio de útil (ver figuras A­B)
u Desmonte el acumulador antes de manipular la herramienta eléctrica (p.ej. en el mantenimiento, cambio de útil, etc.) así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.
u Al montar el útil preste atención a que éste quede sujeto de forma segura en el portaútiles. Si el útil no va sujeto de forma segura en el portaútiles puede llegar a salirse del mismo durante el proceso de atornillado.
Desplace el útil (10) sobre el cuadrado del portaútiles (1).
Retirar el útil (ver figura B)
GDS 18V-450 PC: Utilice una herramienta auxiliar (p. ej. una aguja), para retirar el útil.

Operación
Modo de funcionamiento
El portaherramientas (1) con el útil es accionado por un motor eléctrico a través de un engranaje y un mecanismo percutor. El proceso de trabajo comprende dos fases: atornillar y apretar (mecanismo percutor en acción). El mecanismo percutor se activa en el momento de presentarse un par oponente en la unión atornillada con la consecuente solicitación del motor. El mecanismo percutor transforma entonces el par del motor en impactos rotativos uniformes. Al aflojar tornillos o tuercas se invierte este proceso.

Indicadores de estado

Puesta en marcha
Montaje del acumulador Indicación: La utilización de acumuladores no adecuados para su herramienta eléctrica puede causar un funcionamiento anómalo o un daño a la herramienta eléctrica.
Introduzca el acumulador (5) cargado en el pie de la herramienta eléctrica, hasta que el acumulador esté bloqueado de forma segura.
Ajustar el sentido de giro (ver figura D) Con el selector de sentido de giro (2) puede modificar el sentido de giro de la herramienta eléctrica. Sin embargo, esto no es posible con el interruptor de conexión/desconexión (8) presionado.
Giro a la derecha: Para enroscar tornillos y apretar tuercas presione el selector de sentido de giro (2) hacia la izquierda, hasta el tope.
Giro a la izquierda: Para soltar o desenroscar tornillos y tuercas presione el selector de sentido de giro (2) hacia la derecha, hasta el tope.
Ajuste de las revoluciones/frecuencia de percusión Puede regular en forma continua el número de revoluciones/ la frecuencia de percusión de la herramienta eléctrica conectada, según la presión ejercida sobre el interruptor de conexión/desconexión (8).
Una ligera presión en el interruptor de conexión/desconexión (8) causa bajo número de revoluciones/frecuencia de percusión. Aumentando paulatinamente la presión se van aumentando en igual medida el número de revoluciones/la frecuencia de percusión.
Conexión/desconexión Para la puesta en marcha de la herramienta eléctrica, accionar y mantener en esa posición el interruptor de conexión/ desconexión (8).
La luz de trabajo (14) se enciende con el interruptor de conexión/desconexión (8) leve o totalmente oprimido y posibilita la iluminación de la zona de trabajo con condiciones de luz desfavorables.
Para desconectar la herramienta eléctrica, suelte el interruptor de conexión/desconexión (8).
Interfaz del usuario (ver figura C) La interfaz de usuario (7) sirve para la preselección de revoluciones y del modo de trabajo así como para la indicación del estado de la herramienta eléctrica.

Indicador de estado de herramienta eléctrica (11) Verde Amarillo
Rojo encendido

Significado/causa

Solución

Estado OK

­

Se ha alcanzado la temperatura crítica o el acumulador está casi vacío

La herramienta eléctrica se debe dejar funcionar al ralentí y dejar enfriar o sustituir respectivamente cargar pronto el acumulador

La herramienta eléctrica está sobrecalentada Dejar enfriar la herramienta eléctrica o susti-

o el acumulador está vacío

tuir respectivamente cargar el acumulador

1 609 92A 7YM | (31.05.2022)

Bosch Power Tools

Indicador de estado de herramienta eléctrica (11)
Luz intermitente azul

Significado/causa
La herramienta eléctrica está conectada con el aparato final portátil o la configuración se está transmitiendo

Solución ­

Español | 35

Preselección de revoluciones

con una radiointerfaz. Observar las limitaciones loca-

Con la tecla para la preselección de revoluciones (15) puede

les de servicio, p.ej. en aviones o hospitales.

preseleccionar el número de revoluciones necesario en 3 es- El par de giro resultante depende del tiempo de actuación de

calones. Presione la tecla (15) las veces necesarias. hasta

los impactos. El par de giro máximo obtenido resulta de la

que se indique el ajuste deseado en el indicador de número acumulación de todos los pares de giro individuales conse-

de revoluciones (16). El ajuste seleccionado se memoriza.
También puede preseleccionar las revoluciones a través de la aplicación Bosch Toolbox.
El número de revoluciones necesario depende del material y las condiciones de trabajo, y se puede determinar por medio de un ensayo práctico.
Los valores indicados en la siguiente tabla son solamente valores de orientación.

guidos en cada impacto. El máximo par de apriete se alcanza tras un tiempo de impacto de 6­10 segundos. Después de este tiempo el par de apriete solamente aumenta

References

• Invented for life | Bosch Global
• My Blog
• Početna strana | Bosch u Srbiji
• Skånevik Ølen Kraftlag AS
• Електроінструменти Bosch | Bosch Professional
• Электроинструменты Bosch | Bosch Professional
• Bosch Power Tools | Bosch Power Tools
• Location selection | Bosch Power Tools
• Електроинструменти на Bosch | Електроинструменти на Bosch
• Service worldwide
• Elektrické nářadí Bosch | Elektrické nářadí Bosch
• Bosch Elektrowerkzeuge und Zubehör | Bosch Elektrowerkzeuge
• Bosch el-værktøj | Bosch el-værktøj
• Bosch-sähkötyökalut | Bosch-sähkötyökalut
• Outillage électroportatif Bosch | Outillage électroportatif Bosch
• Ηλεκτρικά εργαλεία Bosch | Ηλεκτρικά εργαλεία Bosch
• Bosch elektromos kéziszerszámok | Bosch elektromos kéziszerszámok
• Elektronarzędzia Bosch | Elektronarzędzia Bosch
• Scule electrice Bosch | Scule electrice Bosch
• Bosch električni alati | Bosch električni alati
• bosch-pt.ru
• Elektrické náradie Bosch | Elektrické náradie Bosch
• Invented for life | Bosch Global
• Ana Sayfa | Bosch Türkiye
• Početna | Bosch u Hrvatskoj
• Domov | Bosch v Sloveniji
• herramientasbosch.net
