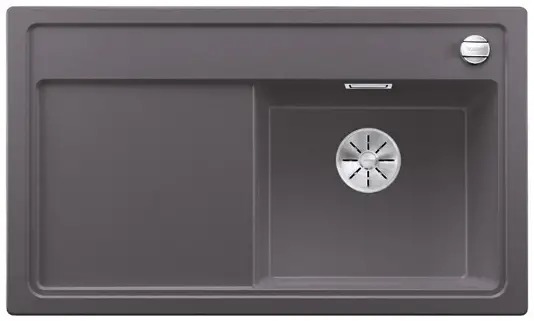

BLANCO ZENAR 45 S-F Silgranit Washbasin
TOOLS

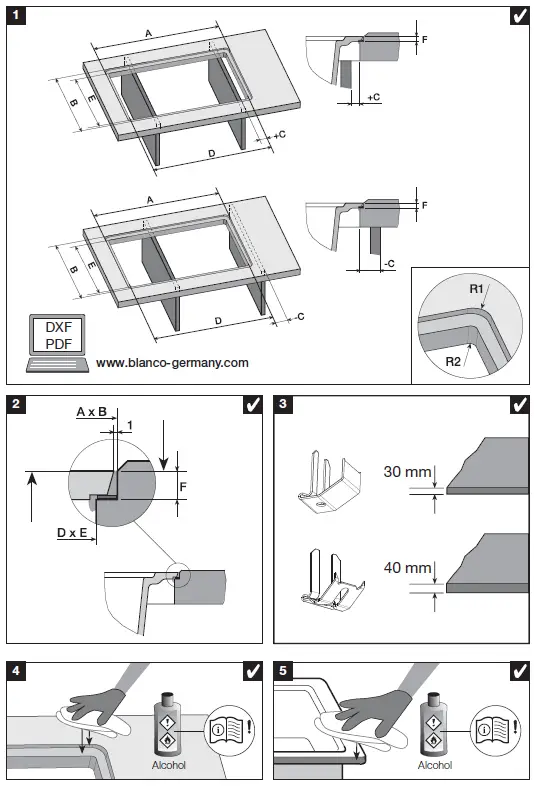

DIMENSION
INSTRUCTION

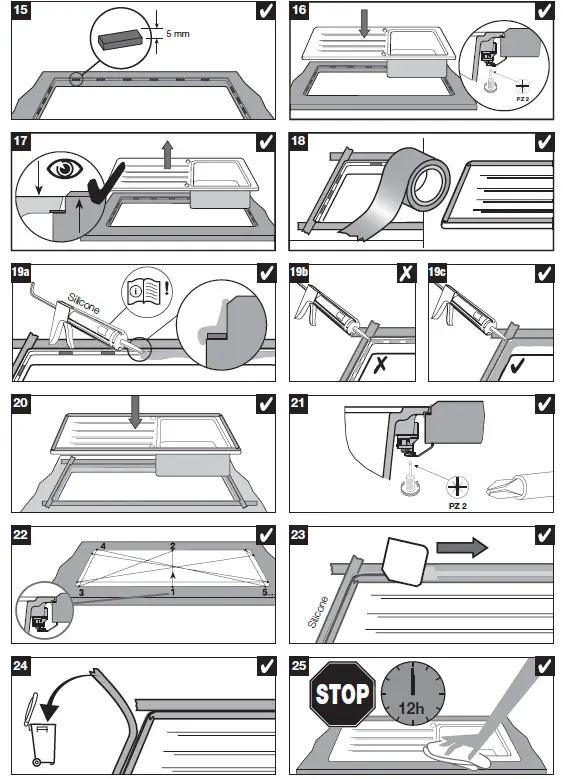

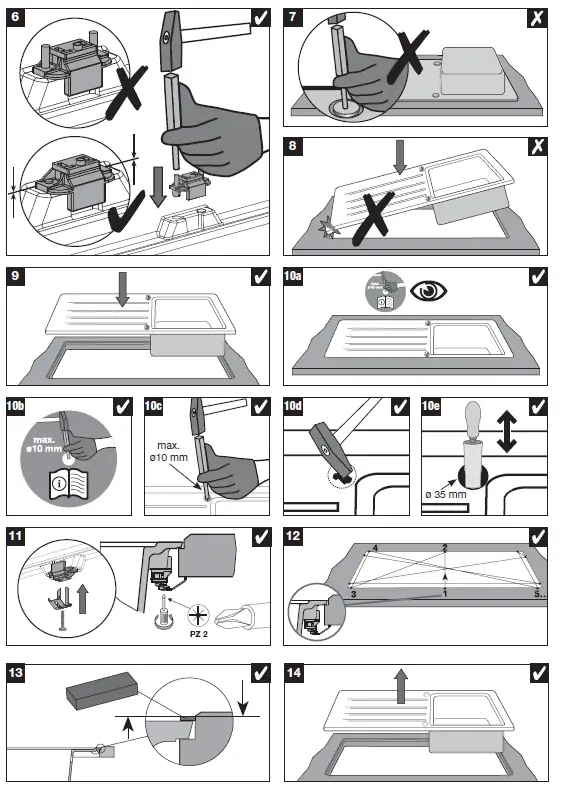

ASSEMBLY
SETTING

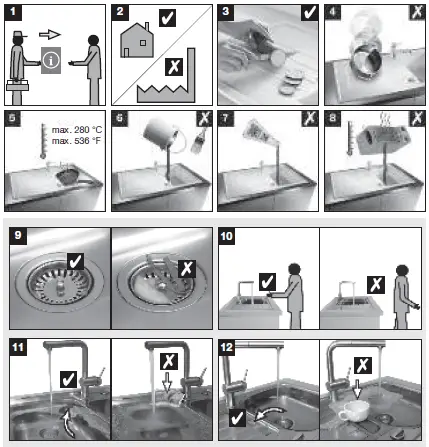

MAINTENANCE
SPECIFICATION
|
C [mm] | +1 mm / -1 mm |
R1 [mm] | +2 mm / -1 mm |
R2 [mm] | +0,5 mm F [mm] | |||
| A [mm] | B [mm] | D [mm] | E [mm] | |||||
| BLANCO ALAROS 6 S-F | +270 | 1150 | 500 | 26 | 1140 | 490 | 21 | 9 |
| BLANCO AXIA III 45 S-F | +10 | 772 | 502 | 21 | 760 | 490 | 15 | 7 |
| BLANCO AXIA III 5 S-F | -15,5 | 907 | 502 | 21 | 895 | 490 | 15 | 7 |
| BLANCO AXIA III 6 S-F | -15 | 992 | 502 | 21 | 980 | 490 | 15 | 7 |
| BLANCO AXIA III XL 6 S-F | -15 | 992 | 502 | 21 | 980 | 490 | 15 | 7 |
| BLANCO DALAGO 45-F | -3 | 457 | 502 | 16 | 445 | 490 | 15 | 9 |
| BLANCO DALAGO 5-F | -3 | 507 | 502 | 16 | 495 | 490 | 15 | 9 |
| BLANCO DALAGO 6-F | -3 | 607 | 502 | 16 | 595 | 490 | 15 | 9 |
| BLANCO DALAGO 8-F | -3 | 807 | 502 | 16 | 795 | 490 | 15 | 9 |
| BLANCO ELON XL 6 S F | -16 | 772 | 492 | 16 | 760 | 480 | 15 | 9 |
| BLANCO METRA 45 S-F | -3 | 772 | 492 | 16 | 760 | 480 | 15 | 9 |
| BLANCO METRA 5 S-F | -3 | 852 | 492 | 16 | 840 | 480 | 15 | 9 |
| BLANCO METRA 6-F | -3 | 607 | 492 | 16 | 595 | 480 | 15 | 9 |
| BLANCO METRA 6 S-F | -3 | 992 | 492 | 16 | 980 | 480 | 15 | 9 |
| BLANCO METRA 9-F | -10 | 852 | 492 | 16 | 840 | 480 | 15 | 9 |
| BLANCO METRA XL 6 S-F | -3 | 992 | 492 | 16 | 980 | 480 | 15 | 9 |
| BLANCO NAYA 6-F | -2,5 | 606 | 501 | 16 | 595 | 490 | 15 | 9 |
| BLANCO NAYA 8-F | -2,5 | 806 | 491 | 16 | 795 | 480 | 15 | 9 |
| BLANCO NAYA XL 9-F | -30 | 851 | 501 | 16 | 840 | 490 | 15 | 9 |
| BLANCO PLEON 6-F | -2,5 | 607 | 502 | 16 | 595 | 490 | 15 | 9 |
| BLANCO PLEON 8-F | -60 | 692 | 502 | 16 | 680 | 490 | 15 | 9 |
| BLANCO PLEON 9-F | -30 | 852 | 492 | 16 | 840 | 480 | 15 | 9 |
| BLANCO ZENAR 45 S-F | +14 | 849,5 | 499,5 | 16 | 840 | 490 | 15 | 9 |
| BLANCO ZENAR 5 S-F | +14 | 904,5 | 499,5 | 16 | 895 | 490 | 15 | 9 |
| BLANCO ZENAR XL 6 S-F | -16 | 989,5 | 499,5 | 16 | 980 | 490 | 15 | 9 |
| BLANCO ZENAR XL 6 S-F DGP | -16 | 989,5 | 499,5 | 16 | 980 | 490 | 15 | 9 |
| BLANCO AXIA II 45 S-F | +26 | DXF PDF | 10 | |||||
| BLANCO AXIA II 5 S-F | +6 | 10 | ||||||
| BLANCO AXIA II 6 S-F | +6 | 10 | ||||||
| BLANCODELTA II-F | -19 | 9 | ||||||
