Thule 145273 Toyota 80 Series Harrier Roof Carrier Mounting Kit Instruction Manual

Thule 145273 Toyota 80 Series Harrier Roof Carrier Mounting Kit Instruction Manual

THULE logo

Kit 145273
TOYOTA Harrier, 5-dr SUV, 21
TOYOTA Venza, 5-dr SUV, 21-THULE 145273 Toyota 80 Series Harrier Roof Carrier Mounting Kit - icon3THULE.COM
ISO 11154-

145273 Toyota 80 Series Harrier Roof Carrier Mounting Kit

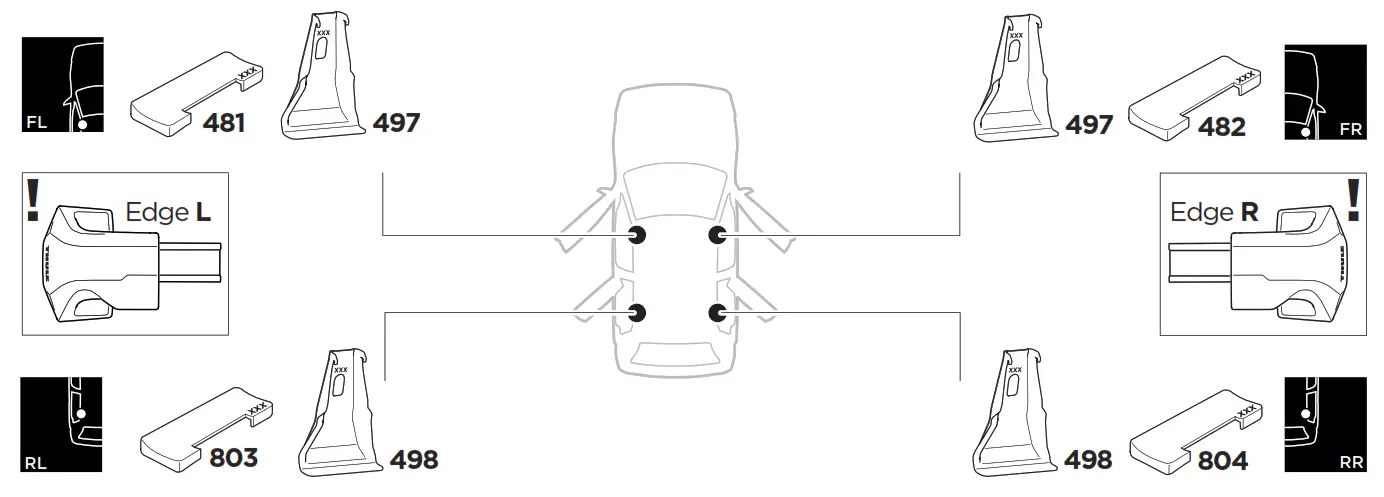

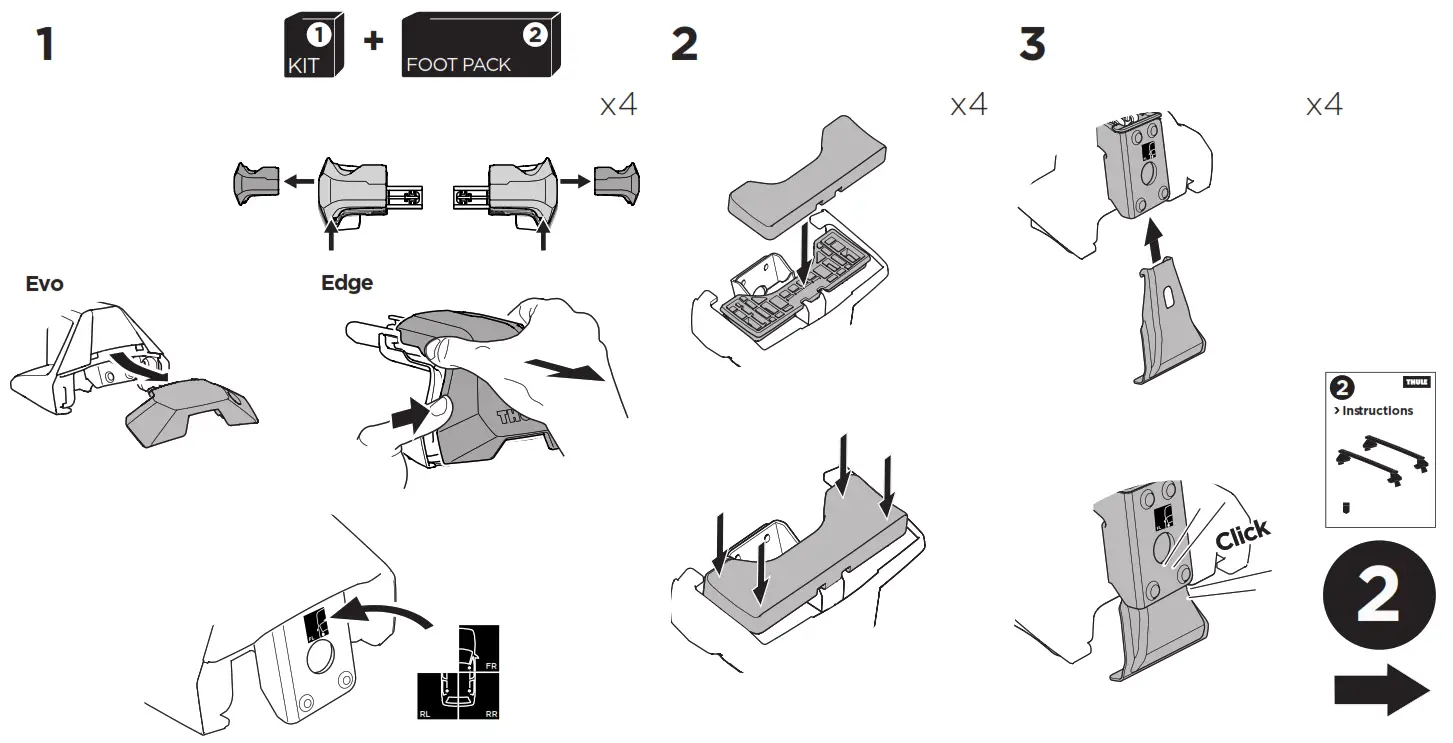

THULE 145273 Toyota 80 Series Harrier Roof Carrier Mounting Kit - figTHULE 145273 Toyota 80 Series Harrier Roof Carrier Mounting Kit - fig1

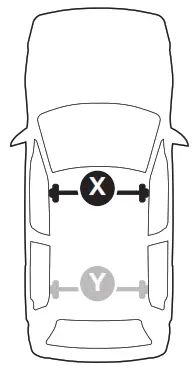

THULE 145273 Toyota 80 Series Harrier Roof Carrier Mounting Kit - fig2

THULE 145273 Toyota 80 Series Harrier Roof Carrier Mounting Kit - fig7Evo X (scale)Edge X (scale)
TOYOTA Harrier, 5-dr SUV, 21-44,5H
TOYOTA Venza, 5-dr SUV, 21-44,5H
THULE 145273 Toyota 80 Series Harrier Roof Carrier Mounting Kit - fig6X (mm/inch)
TOYOTA Harrier, 5-dr SUV, 21-1096 mm / 43 1/8
TOYOTA Venza, 5-dr SUV, 21-1096 mm / 43 1/8
THULE 145273 Toyota 80 Series Harrier Roof Carrier Mounting Kit - fig9Evo Y (scale)Edge Y (scale)
TOYOTA Harrier, 5-dr SUV, 21-38,5B
TOYOTA Venza, 5-dr SUV, 21-38,5B

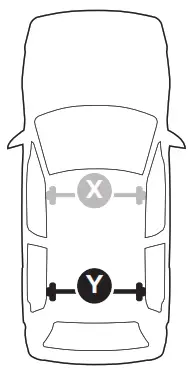

THULE 145273 Toyota 80 Series Harrier Roof Carrier Mounting Kit - fig3



THULE 145273 Toyota 80 Series Harrier Roof Carrier Mounting Kit - fig8Y (mm/inch)
TOYOTA Harrier, 5-dr SUV, 21-1036 mm / 40 3/4
TOYOTA Venza, 5-dr SUV, 21-1036 mm / 40 3/4
W (mm/inch)Z (mm/inch)
TOYOTA Harrier, 5-dr SUV, 21-700 mm / 27 1/2270 mm / 10 5/8
TOYOTA Venza, 5-dr SUV, 21-700 mm / 27 1/2270 mm / 10 5/8

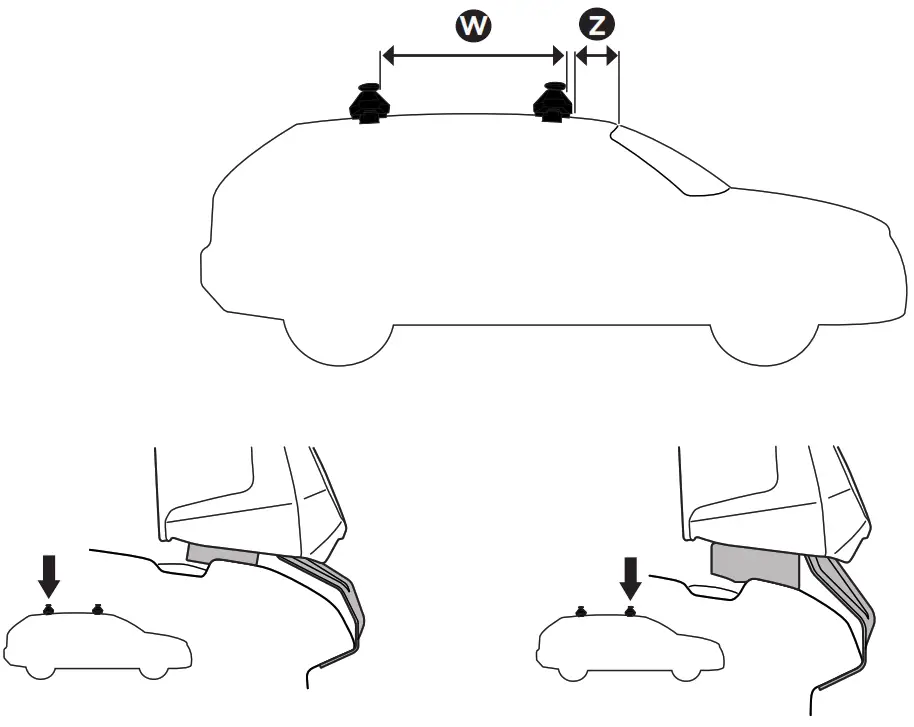

THULE 145273 Toyota 80 Series Harrier Roof Carrier Mounting Kit - fig4

THULE 145273 Toyota 80 Series Harrier Roof Carrier Mounting Kit - fig5

THULE 145273 Toyota 80 Series Harrier Roof Carrier Mounting Kit - icon2 Thule Sweden AB, Borggatan 5
335 73 Hillerstorp, SWEDEN

THULE 145273 Toyota 80 Series Harrier Roof Carrier Mounting Kit - icon1 [email protected]
© Thule Group 2021. All rights reserved.

THULE 145273 Toyota 80 Series Harrier Roof Carrier Mounting Kit - iconwww.thule.com
5561320001
