THULE 145310 Sportback Kit

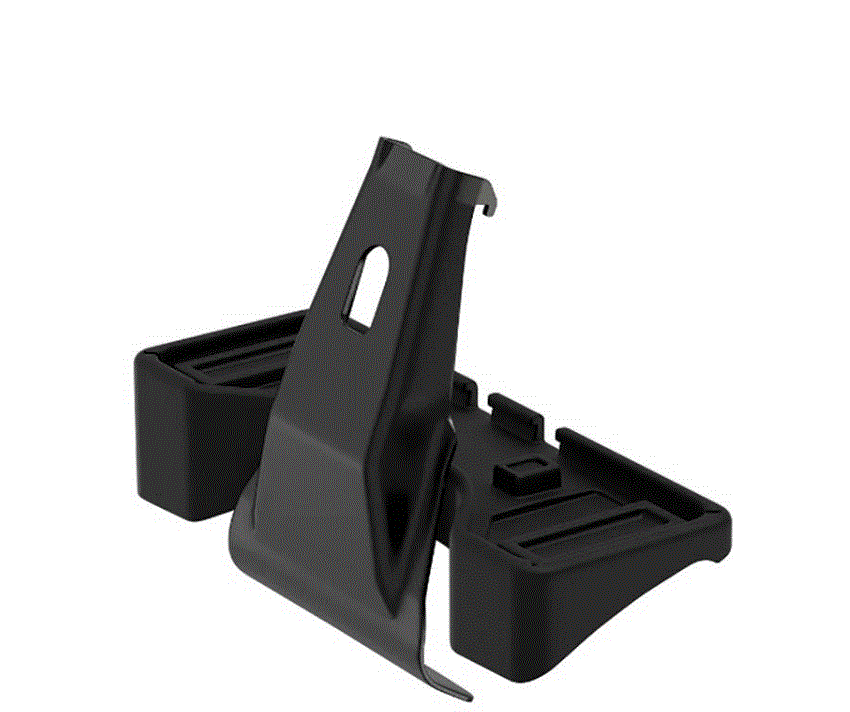

THULE 145310 Sportback Kit-product

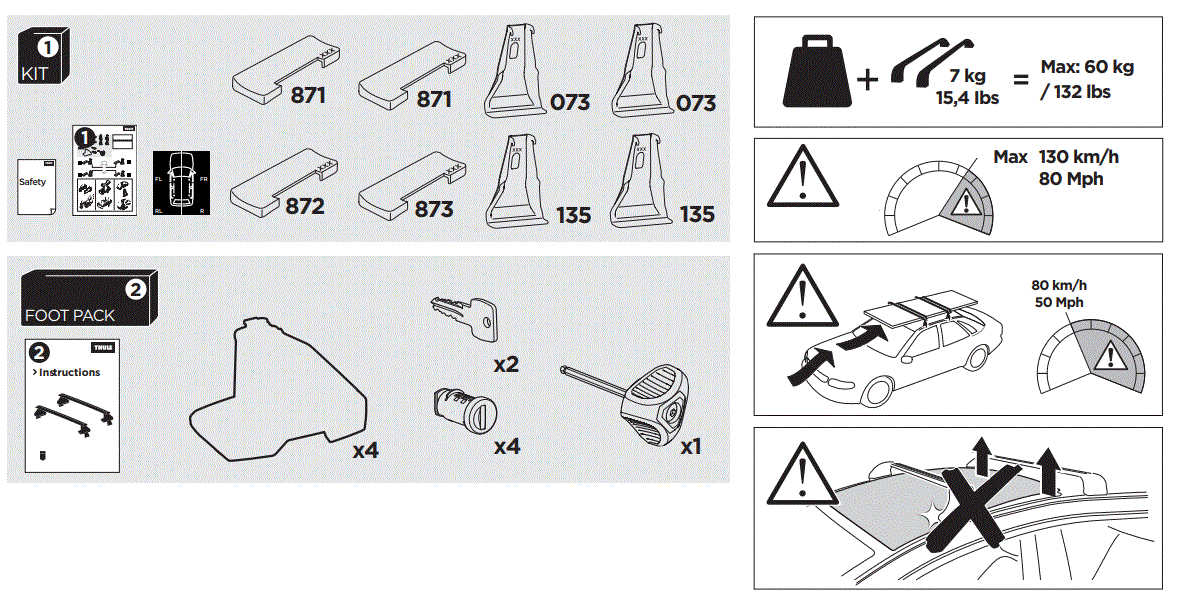

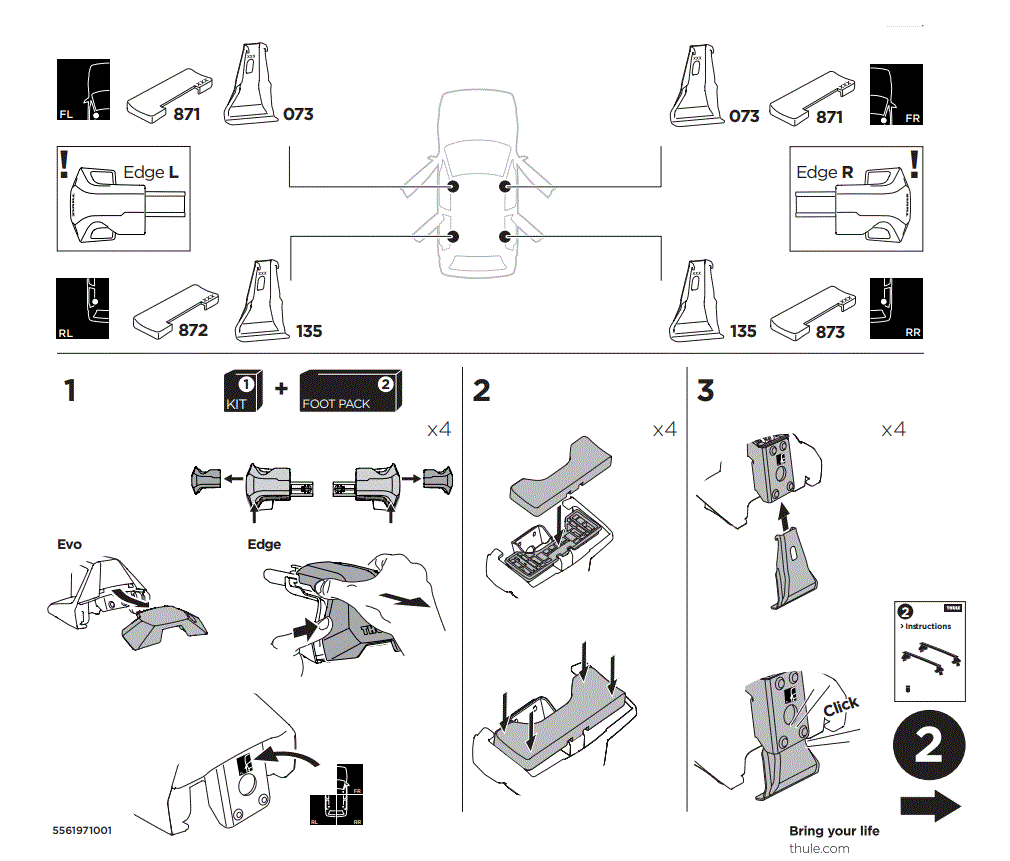

KITTHULE 145310 Sportback Kit-1INSTALLATIONTHULE 145310 Sportback Kit-2



THULE                           THULE                           THULE                           THULE

WingBar Evo                    WingBar Edge                  WingBar                         SquareBar Evo

Evo

X (scale)

Edge X (scale)
AUDI Q4 Sportback e-tron, 5-dr SUV, 22-47,5B


THULE                           THULE

ProBar Evo                      SlideBar Evo



X (mm/inch)

AUDI Q4 Sportback e-tron, 5-dr SUV, 22-1126 mm / 44 3/8


THULE                           THULE                            THULE                           THULE

WingBar Evo                    WingBar Edge                   WingBar                        SquareBar Evo

Evo

Y (scale)

Edge Y (scale)
AUDI Q4 Sportback e-tron, 5-dr SUV, 22-43K


THULE                           THULE

ProBar Evo                      SlideBar Evo



Y (mm/inch)

AUDI Q4 Sportback e-tron, 5-dr SUV, 22-1081 mm / 42 1/2

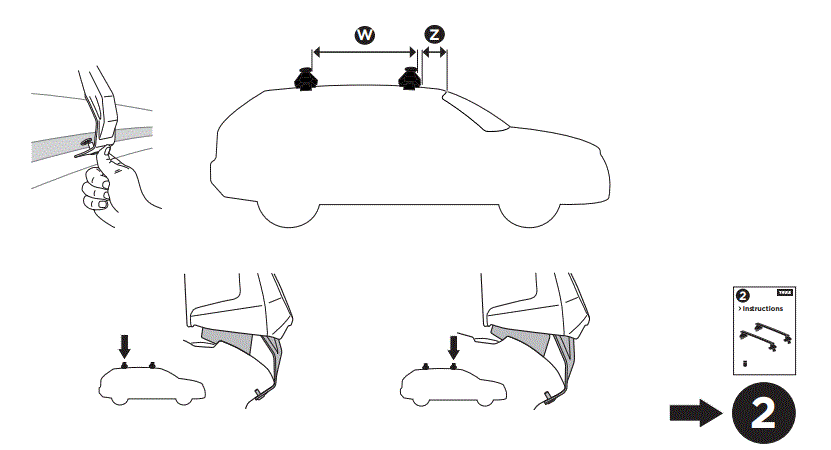

 W (mm/inch)Z (mm/inch)
AUDI Q4 Sportback e-tron, 5-dr SUV, 22-715 mm / 28 1/8410 mm / 16 1/8

INSTRUCTIONTHULE 145310 Sportback Kit-5
