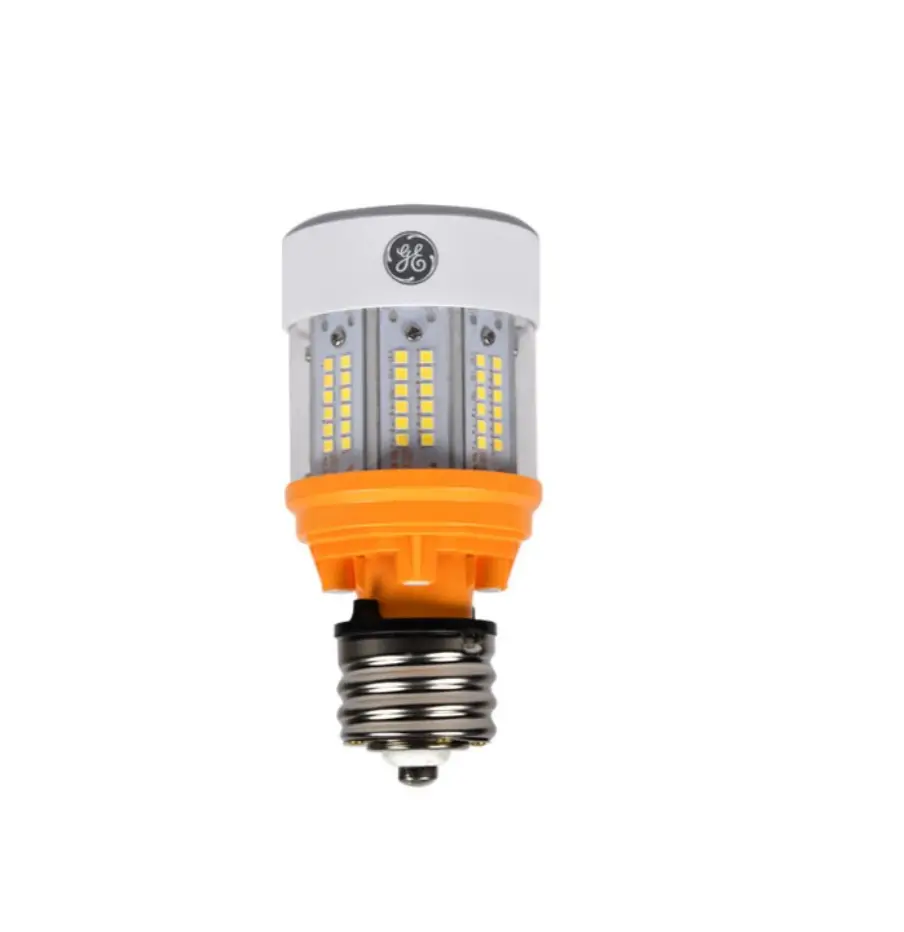

LEDL116 B LED Lamp
Product Information
The LEDL116 is a Type B LED Lamp designed for installation in
fixtures operating at 277-480V mains. It is compatible with ED28
(EX39) base and comes in two variants: LED150ED28/YXX/277/480 and
LED115ED28/YXX/277/480. The lamp should only be used as intended by
the manufacturer and is not suitable for emergency light fixtures
or exit signs.
It is important to read and follow the installation instructions
provided to avoid personal injury, product damage, and the risk of
fire or electric shock. The lamp should not be connected to a
voltage higher than 480 volts and should not be used with a ballast
or igniter. Using the lamp with a HID ballast or igniter will void
the warranty. Installation with voltage above 480 VAC or with a
phase cut dimmer will also void the warranty.
Operating the lamp at high ambient temperatures may reduce its
lifespan. In case of fuse replacement, only use a Type 5x20mm, 8A,
500Vac, Slow Blow fuse (Littelfuse part number 0477008.MXP or
equivalent).
Product Usage Instructions
- Before starting, turn off power to the fixture and remove the
existing HID lamp. - If the fixture has a junction box, open it and bypass the HID
ballast, ignitor, and capacitor by disconnecting the line and
neutral wires as well as the socket black and white wires at the
marked locations in the schematic diagram. - For open fixtures or fixtures with wire cages, connect the line
to the black wire from the socket and the neutral to the white wire
from the socket using UL listed wire connectors. Install the
provided fuse kit on the line as shown in the schematic
diagram. - For enclosed fixtures, follow the same wiring instructions as
above. - Close the fixture’s junction box and ensure the area is clean.
Apply the re-lamp caution label to a visible location on the
fixture. - Install the LED retrofit lamp into the socket. If using the
tether kit, loop the wire of the tether around a load-bearing
building structure, then feed the wire through the loop at the end
of the tether before using a clip to attach it to the lamp.
Minimize the length of the wire attached to the lamp and use zip
ties to secure any extra loose wire if necessary. - If not using the tether kit, simply install the LED retrofit
lamp into the socket and close the fixture. - Turn on power to the fixture and ensure proper
functionality.
For any further questions or concerns, please contact the
manufacturer at 1-800-327-0097.
Installation Guide LEDL116 | A-1029060
Type B LED Lamp (277-480V)
ED28 (EX39) LED150ED28/YXX/277/480 LED115ED28/YXX/277/480
BEFORE YOU BEGIN
Read these instructions completely and carefully.
To avoid personal injury and/or product damage, all of the instructions below must be followed.
WARNING
RISK OF FIRE OR ELECTRIC SHOCK
This product is rated 277-480 V, however in the US it should only be used on branch circuits permitted in Section 210.6 of the US National Electrical Code for E39/EX39 lamp holders. LED Retrofit Kit installation requires knowledge of luminaire electrical systems. If not qualified, do not attempt installation. Contact a qualified electrician. Install this kit only in luminaries that have the construction features and dimensions shown in the drawings and where the input rating of the retrofit kit does not exceed the input rating of the luminaire. To prevent wiring damage or abrasion, do not expose wiring to edges of sheet metal or other sharp objects. Do not make or alter any open holes in an enclosure of wiring or electrical components during kit installation. Installers should examine all parts that are not intended to be replaced by the retrofit kit for damage and replace any damaged parts prior to installation of the retrofit kit. THE RETROFIT KIT IS ACCEPTED AS A COMPONENT OF A LUMINAIRE WHERE THE SUITABILITY OF THE COMBINATION SHALL BE DETERMINED BY AUTHORITIES HAVING JURISDICTION. PRODUCT MUST BE INSTALLED BY A QUALIFIED ELECTRICIAN IN ACCORDANCE WITH THE APPLICABLE AND APPROPRIATE ELECTRICAL CODES. THE INSTALLATION GUIDE DOES NOT SUPERSEDE LOCAL OR NATIONAL REGULATIONS FOR ELECTRICAL INSTALLATIONS. Installers should not disconnect existing wires from lamp holder terminals, but should cut existing lead wires away from the lamp holder and make new electrical connections to lamp holder lead wires by employing applicable connectors. Do not use with ballast or igniter. Ensure Misapplication fuse and fuseholder are connected between Phase or Hot lead and the eyelet connection of the lamp holder per the wiring diagram. Ensure Safety Tether is attached to lamp and luminaire per instructions. Dimmable only when used with external Variac or similar device. Do not use with Phase cut dimmers. Install this kit only in a luminaire with a lamp compartment greater than 552 cubic inches, approximately 10 x 8 x 7 inches rectangular or 8 inch diameter x 11 inch deep cylindrical shaped area.
CAUTION
RISK OF FIRE OR ELECTRIC SHOCK
· Apply provided re-lamp caution label onto the fixture in a location where readily visible by the user during and after installation.
RISK OF FIRE OR ELECTRIC SHOCK, OVERHEATING OR LAMP DAMAGE
· Check the condition of the socket in the fixture. If the socket shows signs of corrosion, arcing, or any other type of damage like the pictures below, replace the socket with a new one.
· Ensure EX39 socket is spring loaded to securely grip lamp screw base. Tighten lamp securely into socket.
Save These Instructions
Use only in the manner intended by the manufacturer. Not for use in emergency light fixtures or exit signs. If you have any questions, contact the manufacturer at 1-800-327-0097.
This lamp operates from 277-480V mains. Do not connect to voltage higher than 480 volts. Do not use with ballast or igniter. Use with HID ballast or igniter voids the warranty. Type B LED HID retrofit lamp installation with voltage above 480 VAC or phase cut dimmer voids the warranty. Operation at high ambient temperature may reduce lamp life. Replace fuse only with Type 5x20mm, 8A, 500Vac, Slow Blow, Littelfuse part number 0477008.MXP or equivalent.
Parts List
· 1 LED lamp with the tether kit · 1 fuse kit · 1 re-lamp caution label
Tools Required
· Screwdriver · Wire stripper/cutter · UL listed wire connectors
GOOD Socket
DAMAGED Socket
www.LED.com
© 2023 Current Lighting Solutions, LLC. All rights reserved. GE and the GE monogram are trademarks of the General Electric Company and are used under license. Information and specifications subject to change without notice. All values are design or typical values when measured under laboratory conditions.
Page 1 of 4 (Rev 05/10/23)
LEDL116_R01
Type B LED Lamp (277-480V)
Installation Guide
Installation Instructions
1. Turn off power to the fixture. Remove existing HID lamp from the fixture.
Ballast Line
Capacitor Neutral
Ignitor
Lamp socket
2. Open the fixture’s junction box and bypass the HID ballast, ignitor (if there) and the capacitor (if there) by disconnecting the line and neutral wires and socket black and white wires in the locations with “CROSS” marks in the schematic diagram.
For open fixture and fixture with wire cage
(Illustration below is one example.)
Wire connector
Wire connector
Line
Fuse kit
Black wire from the socket eyelet
Neutral
Wire connector
Lamp socket
White wire from the socket screw shell
3. Connect the line to the black wire from the socket and the neutral to the white wire from the socket with UL listed wire connectors. The fuse kit in the package should be installed on the line as shown in the schematic diagram.
For enclosed fixture
(Illustration below is one example.)
4. Close the fixture’s junction box. Clean the area before applying the re-lamp caution label to a visible location on the fixture.
Remove tether
5A. Install Current HID LED retrofit lamp into the socket. Loop the wire of the tether around a load bearing building structure, then feed wire through loop at end of tether before using clip to attach to lamp. Minimize the length of the wire attached to the lamp. Zip tie extra loose wire if necessary.
5B. Tether kit is optional for enclosed fixture applications. If using, please refer to the instruction for open fixture and check for no impact on secured closing of fixture door. If not using, please remove the tether kit. Install Current HID LED retrofit lamp into the socket and close the fixture.
6. Turn on power to the fixture.
WARNING
RISK OF FALLING · Install provided tether kit. · Follow step 1 to step 4 on the right to
loop the tether wire.
1
2
3
4
www.LED.com
© 2023 Current Lighting Solutions, LLC. All rights reserved. GE and the GE monogram are trademarks of the General Electric Company and are used under license. Information and specifications subject to change without notice. All values are design or typical values when measured under laboratory conditions.
Page 2 of 4 (Rev 05/10/23)
LEDL116_R01
