Thule Rapid System Kit 1571
Instructions
Audi A5, 2-dr Coupé, 07-16 / *08-16
Audi S5, 2-dr Coupé, *08-16
Audi A5 Sportback, 5-dr Hatchback, 09-16
North America



1
X (scale) | X (mm) | X (inch) | |
| Audi A5, 2-dr Coupé, 07-16 / *08-16 | 39 | 1041 | 41 ” |
| Audi S5, 2-dr Coupé, *08-16 | 39 | 1041 | 41 ” |
| Audi A5 Sportback, 5-dr Hatchback, 09-16 | 39 | 1041 | 41 ” |

| Y (scale) | Y (mm) | Y (inch) | |
| Audi A5, 2-dr Coupé, 07-16 / *08-16 | 36 | 1011 | 39 3/4″ |
| Audi S5, 2-dr Coupé, *08-16 | 36 | 1011 | 39 3/4″ |
| Audi A5 Sportback, 5-dr Hatchback, 09-16 | 37 | 1021 | 40 1/4″ |

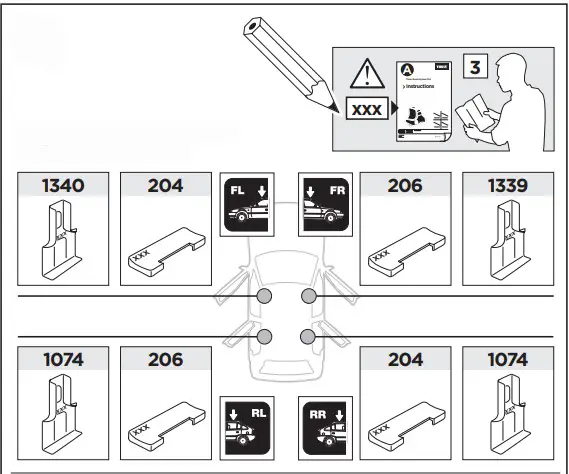

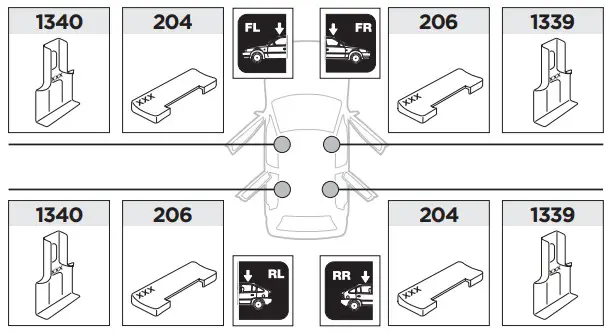

2.
Audi A5, 2-dr Coupé, 07-16 / *08-16
Audi S5, 2-dr Coupé, *08-16
Audi A5 Sportback, 5-dr Hatchback, 09-16

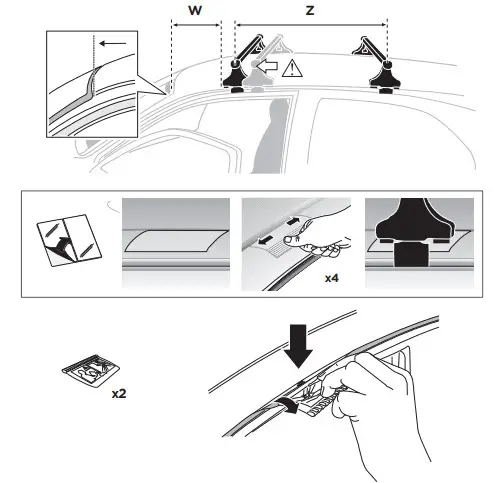

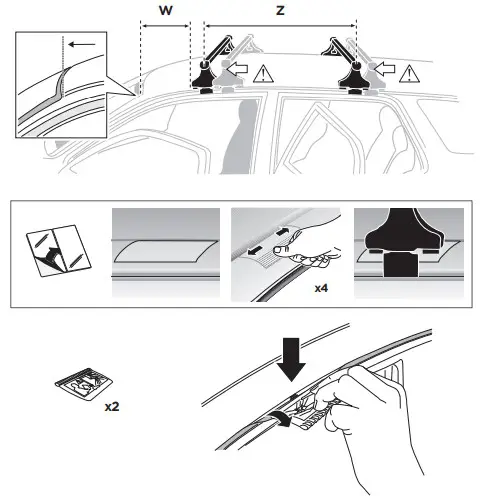

3.

| W(mm) | Z (mm) | W (inch) | Z (inch) | |
| Audi A5, 2-dr Coupé, 07-16 / *08-16 | 160 | 705 | 6 3/4 “ | 27 ¾” |
| Audi S5, 2-dr Coupé, *08-16 | 160 | 705 | 6 3/4″ | 27 ¾” |

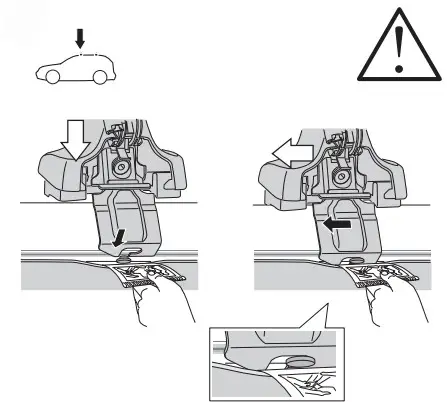

4.


3.

| w (scale) | z (mm) | w (inch) | z (inch) | |
| Audi A5 Sportback, 5-dr Hatchback, 09-16/ 10-16 | 130 | 720 | 5 3/4 “ | 28 ¾” |



Thule Sweden AB, Box 69, 330 33 Hillerstorp, SWEDEN
Thule Inc., 42 Silvermine Road, Seymour, Connecticut 06483, USA
www.thule.com
[email protected]
Phone: 800-238-2388
© Thule Group 2017. All rights reserved.
519-1571-09
