File:Kmart Australia logo.svg - Wikimedia CommonsAssembly Instructions
Instruction Manual

43150519 Haven Hall Unit OO

CARE INSTRUCTIONS:
WIPE CLEAN WITH A SOFT CLOTH. NEVER USE SCOURERS, ABRASIVES OR CHEMICAL SOLVENTS. KEEP AWAY FROM MOISTURE AND DIRECT SUNLIGHT. STORE IN A DRY PLACE FOR INDOOR USE ONLY.
WARNING: DO NOT STAND, SIT OR LEAN ON THE UNIT. DO NOT USE THIS UNIT AS A STEP LADDER. ENSURE THIS UNIT IS USED ONLY ON A FLAT SURFACE. DO NOT USE THIS UNIT UNLESS ALL BOLTS AND SCREWS ARE FIRMLY SECURED. DO NOT PLACE HOT OBJECTS SUCH AS COFFEE CUPS DIRECTLY ON THE SURFACE OF THIS FURNITURE ITEM. THIS ITEM IS FOR STORAGE PURPOSE ONLY. CONTAINS SMALL PARTS. IT IS TO BE ASSEMBLED BY AN ADULT. FAILURE TO FOLLOW THESE WARNINGS COULD RESULT IN SERIOUS INJURY.
MAXIMUM SAFE LOAD: TOP:25KGS,SMALL SHELF:5KGS/LAYER,BIG SHELF:10KGS/LAYER.

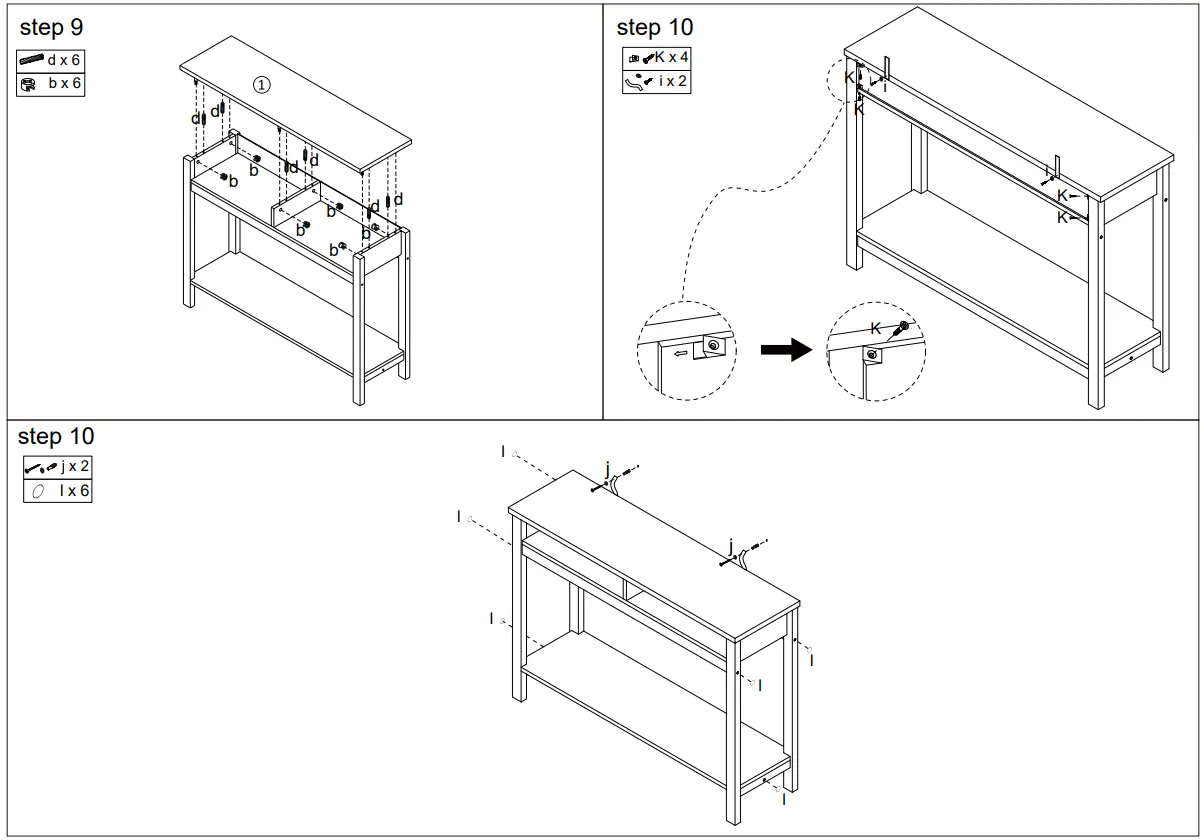

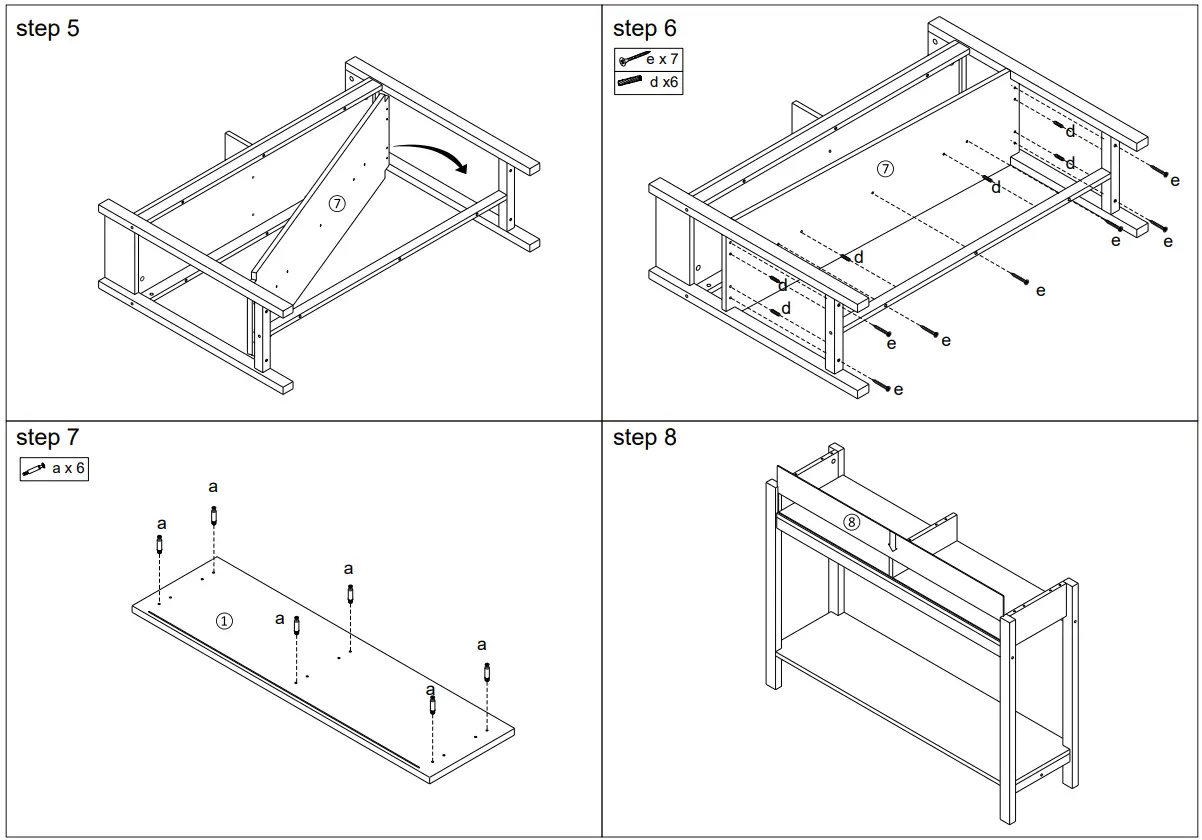

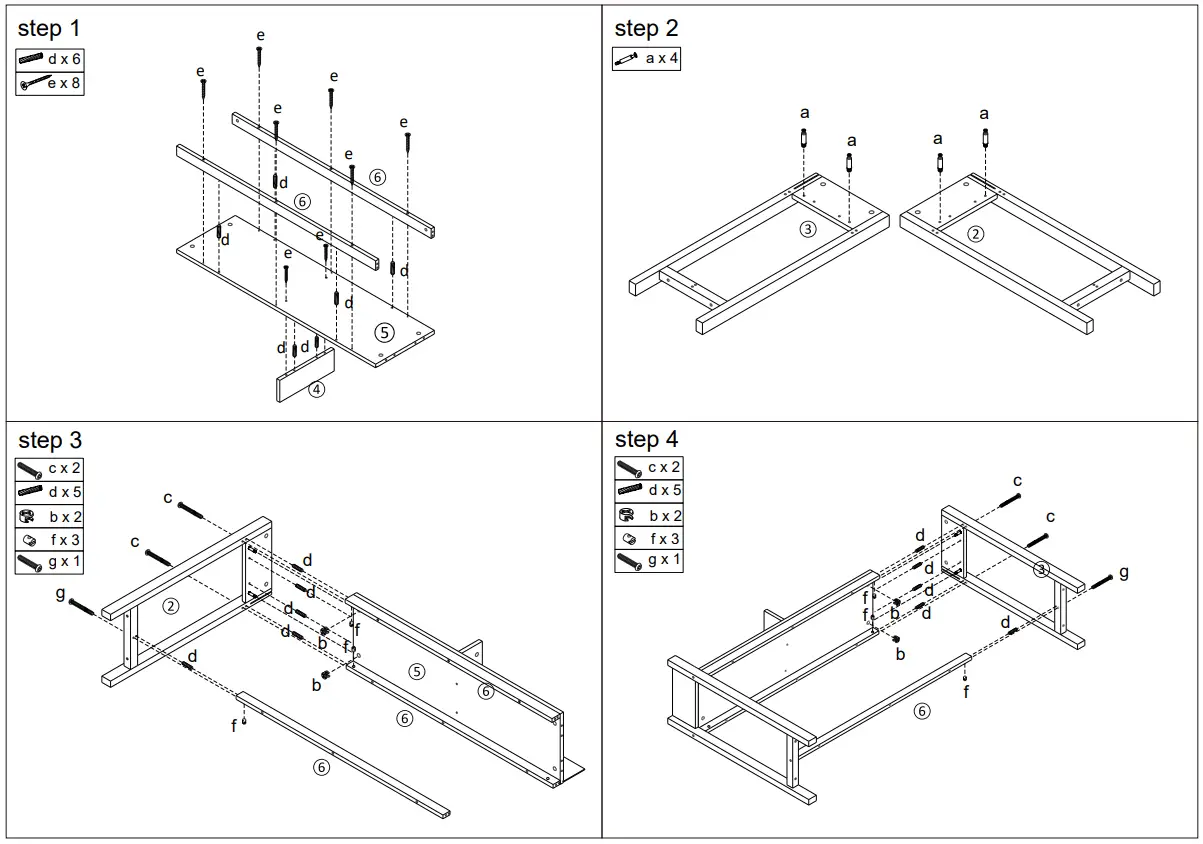

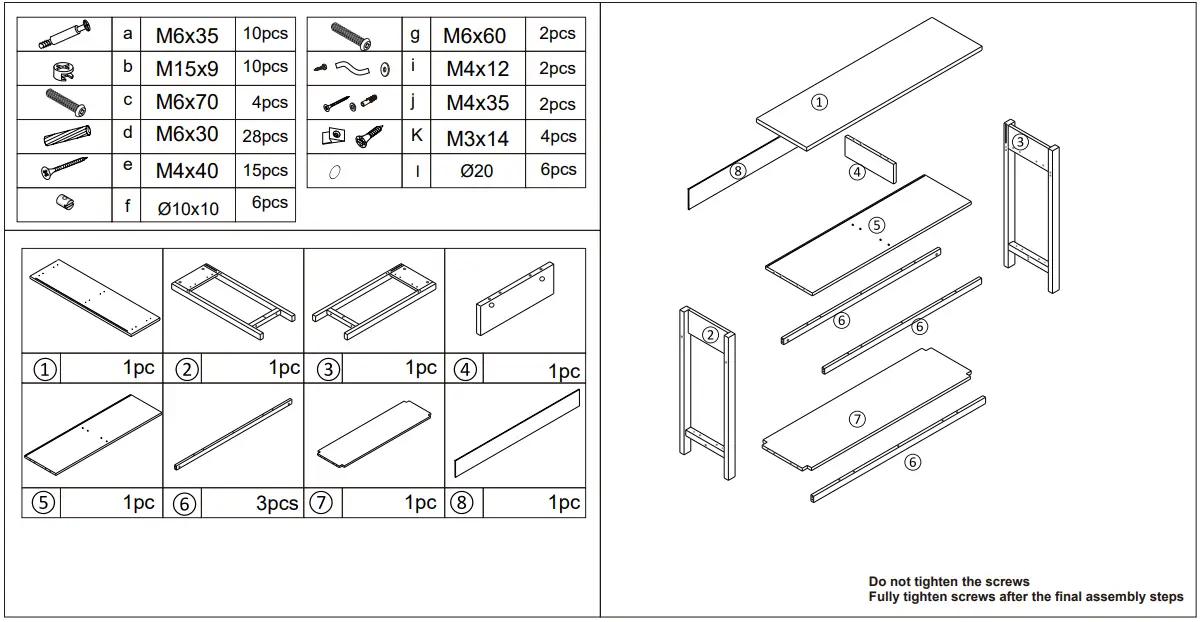

Kmart 43150519 Haven Hall Unit OO -Kmart 43150519 Haven Hall Unit OO - fig 1Kmart 43150519 Haven Hall Unit OO - fig 2Kmart 43150519 Haven Hall Unit OO - fig 4

USER INSTRUCTION FOR WALL ANCHOR:
IT IS STRONGLY RECOMMENDED THAT THIS PRODUCT IS PERMANENTLY FIXED TO THE WALL. PLEASE SEEK PROFESSIONAL ADVICE IF YOU ARE IN DOUBT OF WHAT FIXING DEVICE TO USE. REGULARLY CHECK THAT ANCHORS ARE SECURELY MAINTAINED. CAUTION: FOR YOUR SAFETY WHEN ATTACHING THE ANCHOR FIXINGS, PLEASE NOTE THE FOLLOWING: CHECK ANY ELECTRICAL WIRES OR PLUMBING INSIDE THE WALL BEFORE DRILLING ANY HOLES (IF YOU ARE UNSURE PLEASE SEEK PROFESSIONAL ADVICE FROM A QUALIFIED TRADESPERSON)

Kmart 43150519 Haven Hall Unit OO - icon WARNING: PLEASE SECURE YOUR FURNITURE WITH THE SUPPLIED WALL FIXING. SCAN THE CODE FOR

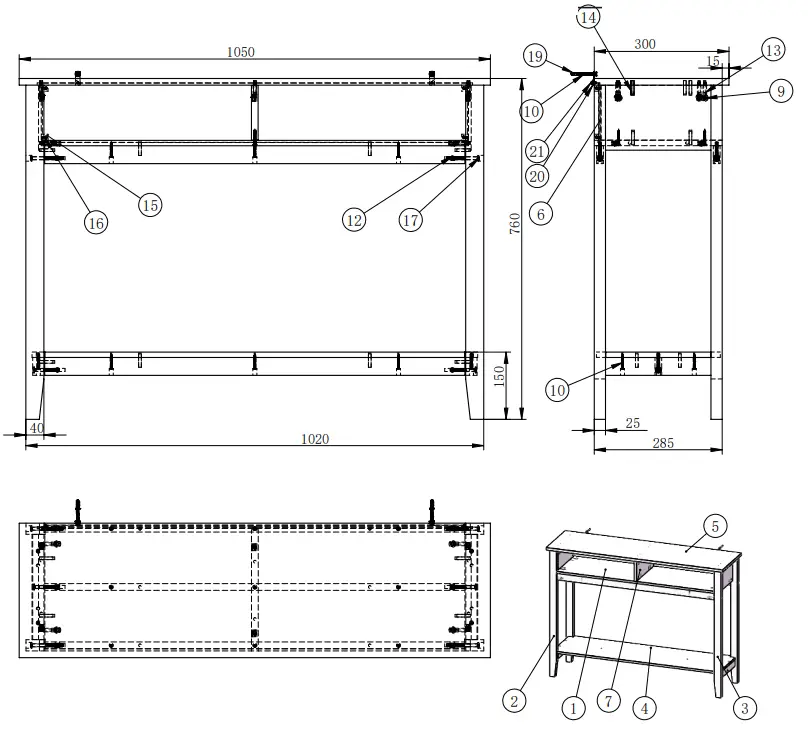

Kmart 43150519 Haven Hall Unit OO - qrhttp://www.productsafety.gov.au/news/toppling-furniture-anchor-it-and-protect-a-childKmart 43150519 Haven Hall Unit OO - fig 5

22Hole stick20paper6
21tapping screwsST4x12ST2white zinc
20washersd6.5xD13x1.0ST4white zinc
19Plastic expansion tube06×30Plastic2white
18beltnylon2white zinc
17screwM6*70ST4white zinc
16tapping screwsST3x14ST4white zinc
15Corner connector15×13.5×9.5HDPE4white
14Wood nog6×30Wood28
13Two in one screwST6x35ST10white zinc
12Hammer nut with horizontal hole010*10S]6white zinc
11screwsM6*60ST2white zinc
10tapping screwsST4x40ST17white zinc
9Eccentric wheel015×9ST10white zinc
8Apron936*40*15MI)I”3Painting
7Middle spacer270*122*15MI)I”1Painting
6Rear panel947*132*2.5MDF1Painting
5Top plate1050*300*15MDF1Painting
4:ase plate993*276*12MDF1Painting
3Right Table leg745*285*40MDF1Painting
2Left Table leg745*285*40MDF1Painting
1Laminate936*285*12MDF1Painting
NoSpare partsSpecMaterialQTYRemark
