Whirlpool Wfe505w0hb3 30" Freestanding Electric Range User Guide

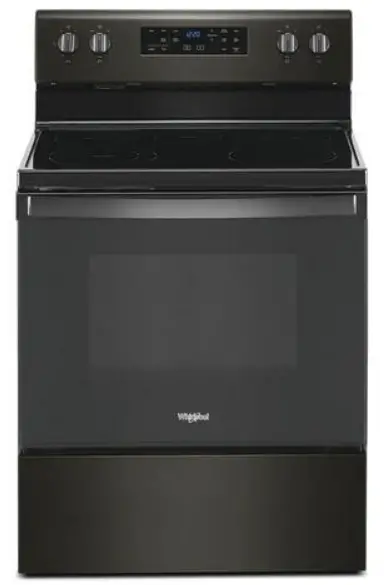

Whirlpool WFE505W0HB3 30″ Freestanding Electric Range

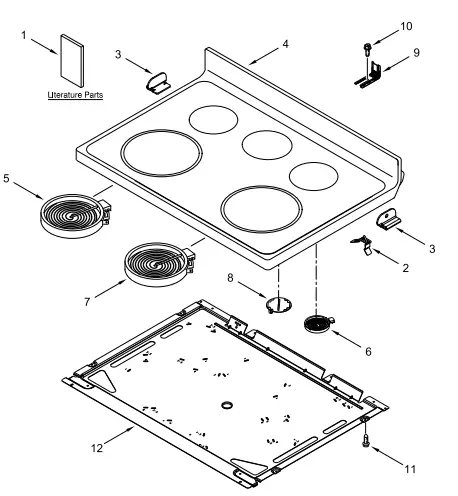

COOKTOP PARTS

        Part No.                                       Description

1.                                                       Literature Parts
   W11333124                                   Use and Care Guide
   W11333088                                   Installation
   Instructions
   W11326982                                   Diagram, Wiring
   W11351201                                   Tech Sheet
2. W10225448                                   Spring, Element
3. W10607641                                   Bracket, Cooktop
   (Left)
   W10607642                                   Bracket, Cooktop
   (Right)
4.                                                       Cooktop
   W11034825                                   Black
   W11034824                                   White
5. 5 W10275048                                Element
   (3000/1400W)
   (Left Front)
6. W10248261                                   Element (1200W)
   (Left Rear and Right Rear)
7. W10248262                                   Element (2500W)
   (Right Front)
8. W10799048                                   Element, Warm Zone
   (Center)
9. W11379945                                  Bracket, Anti-Tip
10. 7101P485-60                                 Screw, Anti-Tip Kit
11. 3196169                                        Screw
12. W10691223                                Pan, Radiant Element
    FOLLOWING PARTS
    NOT ILLUSTRATED
    W11452624                                Harness, Main
    W11134592                                Harness, Warm Zone
    W1113455 1                               Harness, Cooktop
    (Right)
    W11134603                                Harness, Cooktop (Left)

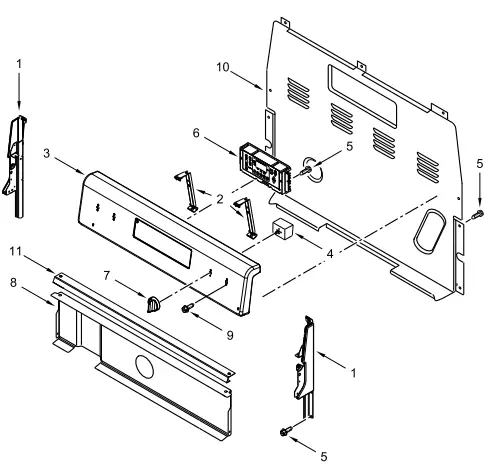

CONTROL PANEL PARTS

        Part No.                                    Description

1.                                                    Endcap
   W11130372                                Black (Left)
   W11130379                                Black (Right)
   W11130371                                White (Left)
   W11130378                                White (Right)
2. W10695491                                Bracket, Control
3.                                                    Panel, Console
   W11027374                                Black
   W11027375                                White
4. W10434452                                Switch, Infinite (Dual)
   (Left Front)
   3148951                                     Switch, Infinite
   (Left Rear and Right Rear)
   3148954                                      Switch, Infinite
   (Orange)
   (Right Front)
5. 3196169                                      Screw
6.                                                   Control, Electronic (LCX)
   W11511579                                Black W11428349 White
7.                                                    Knob
   W11022718                                Black
   W11022720                                White
8. W10134247                                Shield, Heat
9. 3400882                                     Screw
10. 8272473                                     Cover, Upper Rear
11. W10525121                                Bracket, Console
    Mounting

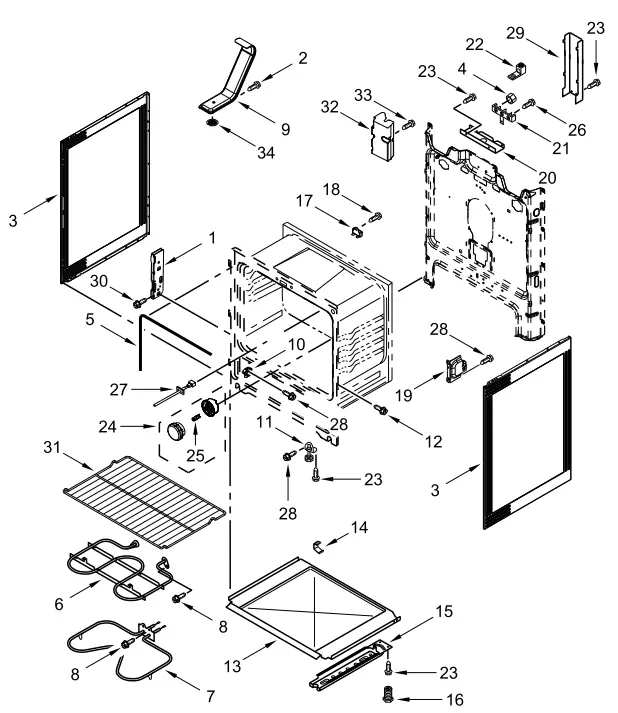

CHASSIS PARTS

       Part No.                                       Description

1. W10289077                                  Receiver, Hinge
2. W10362924                                  Screw
3.                                                      Panel, Side
   W10162245                                  Black
   W10575396                                  White
4. 3400029                                        Nut
5. W10129032                                  Seal, Door
6. 9757340                                        Element, Broil
7. W11111743                                  Element, Bake
8. 3196154                                        Screw
9. 9 W10134285                                Tube, Vent
10. W10674705                                   Glide, Drawer Front
11. W10341186                                   Front Foot Assembly 12
12. W10067840                                   Screw
13. 8054068                                        Retainer, Insulation
14. W10137382                                   Clip, Panel
15. W10390007                                   Base Rail Assembly (Right)
    W10390008                                   Base Rail Assembly (Left)
16. W10058460                                   Foot, Leveling
17. 3196548                                        Fuse, Thermal
18. 3196172                                         Screw
19. W10404688                                  Clip, Oven Support
20. 3186034                                        Bracket, Service
21. W10245259                                  Block, Terminal
22. W10281322                                  Kit, Bare Wire Adapter Block
23. 3196178                                       Screw
24. W11430367                                  Light Assembly
25. W10571723                                  Bulb, Halogen 40 Watts
26. 3400016                                        Screw
27. W10181986                                   Sensor, Oven
28. 3196169                                         Screw
29. W10326122                                   Cover, Terminal Block
30. W10031780                                    Screw
31. W11173792                                    Rack, Oven
32. W10910404                                    Counterweight
33. W11034869                                    Screw
34. 9761301                                         Screen, Vent
    FOLLOWING PARTS
    NOT ILLUSTRATED
    8273263                                          Insulation, Wrap
    8272611                                          Insulation, Back
    W10333344                                     Insulation, Flue

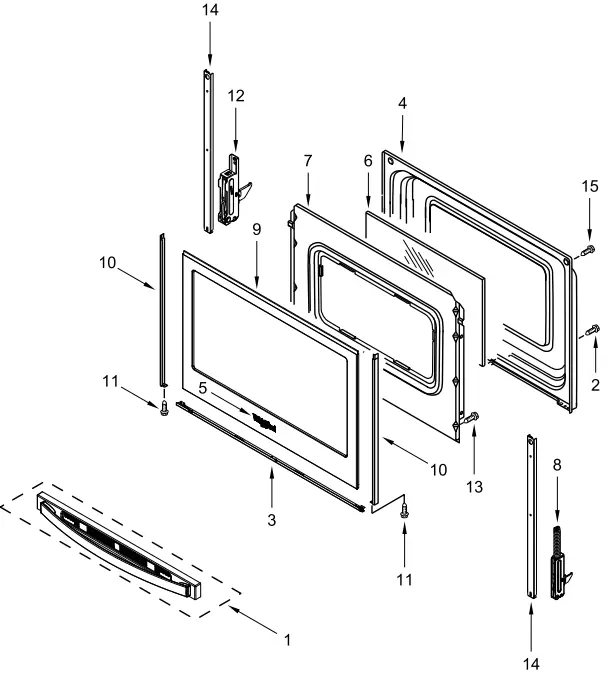

DOOR PARTS

        Part No.                                     Description

1.                                                     Handle and Vent Assembly
   W11242949                                  Black
   W11242947                                  White
2. W10031790                                  Screw
3.                                                     Trim, Lower Door
   8523177                                       Black
   8523175                                       White
4. 9761344                                       Liner, Door
5. W10884775                                  Badge
6. W11367326                                  Glass, Inner
7. 9761505                                        Retainer, Insulation
8. W10299225                                   Hinge, Active
9.                                                      Glass Assembly, Outer Door
   W10884159                                    Black
   W10409945                                    White
10.                                                        Trim, Side
    W10746436                                    Black (Left)
    W10746435                                    Black (Right)
    8523172                                          White (Left)
    8523166                                          White (Right)
11. W10327235                                    Screw
12. W10299227                                    Hinge, Door (Passive)
13. W10031780                                    Screw
14. W11379944                                    Strap, Door
15. W10200660                                    Screw

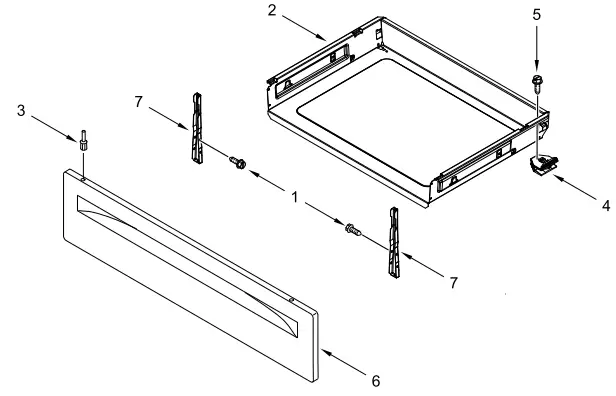

DRAWER PARTS

Part No.                                            Description

1. 3196169                                             Screw
2. W10688022                                        Drawer, Storage
3.                                                            Rivet, Push
   3196813                                              Black
   3196814                                              White
4. W10674708                                        Glide, Drawer Rear
5. 3196165                                              Screw
6.                                                             Panel, Drawer Front
   W11123900                                         Black
   W11123901                                          White
7. W10462912                                          Bracket, Mounting Drawer

OPTIONAL PARTS (NOT INCLUDED)

REFINISHING MATERIAL

Part No.                             Description

• 242756                              Oven Liner Touch-Up Paint

INSULATION

        Part No.                             Description

• 261514                                Insulation (1-1/2″ x 24″x 120″)
• 240132                                Insulation (2-1/2″ x 22″x 120″)

PAINT, TOUCH-UP (1/2OZ.)

Part No.                                  Description

• 72017                                    White
• 511873                                   White Porcelain (2 oz.)

PAINT, PRESSURIZED SPRAY (12 OZ.)

       Part No.                                   Description

• 350930                                   White
• 285006                                   Black
• 206922                                   Primer (White)

PAINT, BULK (1 QT.)

       Part No.                                    Description

• 799344                                      White (Uncut)

ACCESSORY PARTS

Part No.                                   Description

• 4396923                                    Grid, Broiler Pan and
  W10355016                               Cleaner, Stainless Steel
  W10355051                                Cleaner, Cooktop
  WA906B                                     Scraper, Cooktop 4396096RB Griddle
  4396923                                      Grid, Broiler Pan and
  W10123240                                 Rack, Broiler Pan &Roasting
