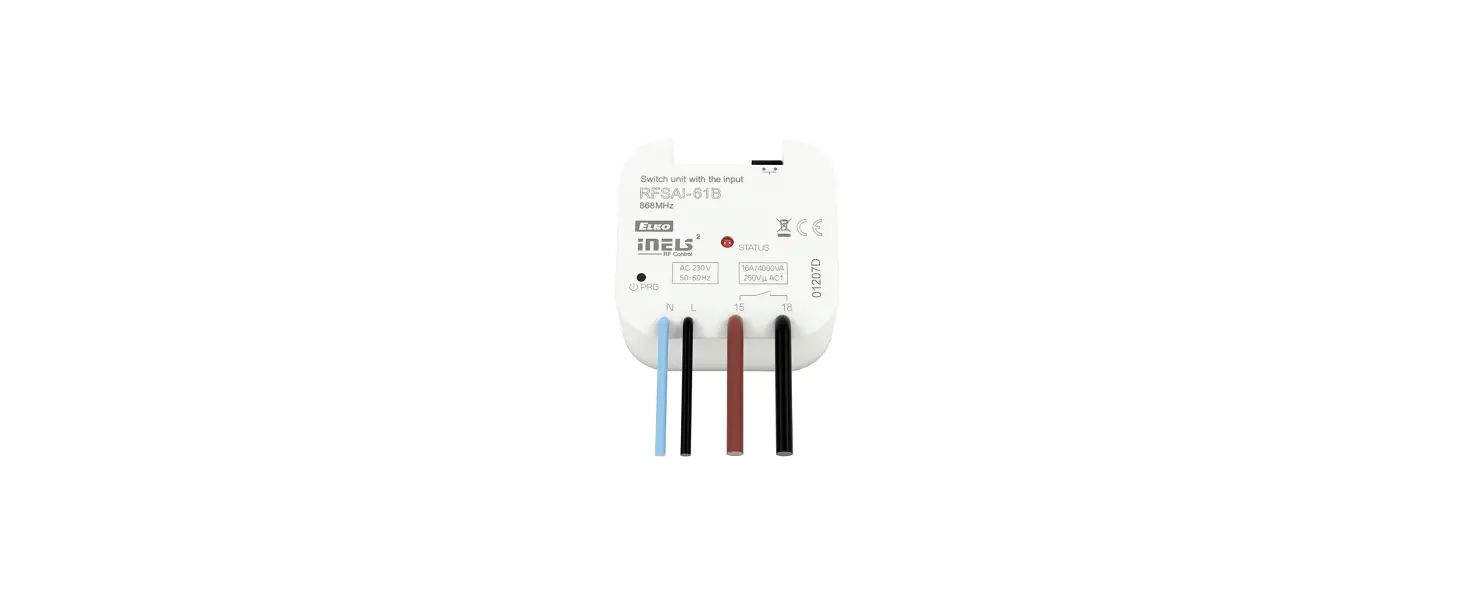

RFSAI-61B-230V Wireless Switch Unit with Input

Product Information

The RFSAI-61B is a wireless switch unit that can be mounted into
a light cover or ceiling. It is available in three versions – 230V,
120V, and 24V. The device can be combined with all system
components, controls, and devices of iNELS RF Control and iNELS RF
Control2. The detector can be assigned an iNELS RF Control2 (RFIO2)
communication protocol. It is compatible with brick walls, wooden
structures with plaster boards, reinforced concrete, metal
partitions, and common glass.

Product Usage Instructions

To activate the receiver RFSAI-61B into programming mode, press
the programming button on the receiver for 1 second. The LED will
flash in 1s interval.
The output contact will be closed by pressing the button on the
wireless switch. Select and press one button on the wireless switch
to assign a function to that button.
To finish programming mode, press the programming button on the
receiver RFSAI-61B shorter than 1 second. The LED will light up
according to the preset memory function.
Two presses of your selected button on the RF transmitter
assigns the function switch on (must be a lapse of 1s between
individual presses).
Three presses of your selected button on the RF transmitter
assigns the function switch off (must be a lapse of 1s between
individual presses).
The output contact will be switched to the opposite position by
each press of the button. If the contact was closed, it will be
opened and vice versa.
Four presses of your selected button on the RF transmitter
assigns the function impulse relay (must be a lapse of 1s between
individual presses).

View Fullscreen

RFSAI-61B
EN Wireless switch unit with the input
ES Unidad inalámbrica de conmutación (entrada externa)

02-56/2016 Rev.5

Characteristics / Característica
· The switching unit with 1 output channel is used for controlling appliances and lights. It is possible to connect the existing button to the internal terminal in the wiring.
· They can be combined with detectors, controllers, iNELS RF Control or system components.. · The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance cover. · It enables connection of the switched load up to 16A (4.000 W). · Function: button, impulse relay and time function of delayed start or return with time setting
range of 2s-60min. · External button is programmed as a wireless button. · Input is not galvanic isolated! · The switching unit may be controlled by up to 25 channels (1 channel represents 1 button on
the controller). · The programming button on the unit is also used for manual control of the output. · Memory status can be pre-set in the event of a power failure. · For components labelled as iNELS RF Control2 (RFIO2), it is possible to set the repeater function
via the RFAF/USB service device. · Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO2 that support this feature. · Communication frequency with bidirectional protocol iNELS RF Control (RFIO2).

· Unidad de conmutación con 1 canal de salida se utiliza para controlar los aparatos y luces. En el terminal interno puede ser conectado pulsador existente de la instalación eléctrica.
· Se puede combinar con Detectores, Controladores o Unidades del sistema iNELS RF Control. · Versión B,,pastilla” ofrece montaje directamente a la caja de instalación, techo o al aparato controlado. · Permite la conexión de cargas de hasta 16A (4000W). · Función: botón, relé de impulso y retardo de tiempo a la conexión o desconexión con tiempo
ajustable de 2s-60 min. · Pulsador externo se programa igual, como un pulsador inalámbrico. · La entrada no es galvanicamente aislada. · Unidad de conmutación se puede controlar con hasta 25 canales (1 canal presenta un botón en
el controlador). · Botón de programación en la unidad también sirve como control manual de salida. · Posibilidad de ajustar el estado de la memoria en corte de energía. · En las unidades denominadas como iNELS RF Control2 (RFIO2) es posible ajustar la función del
repetidor a través de un dispositivo de instalación RFAF/USB. · Alcance de hasta 200 mts (al aire libre), en caso de señal insuficiente entre controlador y la unidad se
puede utilizar el repetidor RFRP-20 o unidades con protocolo RFIO2, las cuales tienen esta función. · Frecuencia de comunicación con protocolo bidireccional iNELS RF Control2 (RFIO2).

Assembly / Montaje
mounting in an installation box (even under the existing button / switch) montaje en caja universal (también detrás del pulsador existente)

mounting into the light cover montaje a la cubierta de la lampara

ceiling mounted montaje al falso techo

Connection / Conexión

RFSAI-61B/230V

RFSAI-61B/120V

RFSAI-61B/24V

L N
12-24 V AC/DC

Radio frequency signal penetration through various construction materials / Transmisión de señales de radiofrecuencia en varios materiales de la construcción

RFRP-20

60 – 90 %

80 – 95 %

20 – 60 %

0 – 10 %

brick walls

wooden structures with plaster boards

reinforced concrete

metal partitions

estructuras de pared de ladrillo madera con placas hormigón armado
de yeso

chapas metálicas

80- 90 % common glass vidrio normal

For more information, see “Installation manual iNELS RF Control”: http://www.elkoep.com/catalogs-and-brochures

Para obtener más información, consulte “Installation manual iNELS RF Control”: http://www.elkoep.com/catalogs-and-brochures

1/6

Made in Czech Republic

www.elkoep.com / www.elkoep.es

RFSAI-61B
EN Wireless switch unit with the input
ES Unidad inalámbrica de conmutación (entrada externa)

02-56/2016 Rev.5

Indication, manual control / Indicación, control manual

button / botón PROG

terminal board / terminales
LED

· Terminal board – connection for external button. · LED STATUS – indication of the device status.
Indicators of memory function: On – LED blinks x 3. Off – The LED lights up once for a long time. · Manual control is performed by pressing the PROG button for less than 1s. · Programming is performed by pressing the PROG button for more than 1s.

· Terminales – para la conexión del pulsador externo. · LED STATUS – indicación del estado de la unidad.
Indicación de la función de memoria: activada – LED parpadea 3x. desactivada – LED ilumina largo1x. · Control manual se realiza mediante el botón PROG < 1s. · Programación se realiza mediante el botón PROG > 1s.

In the programming and operating mode, the LED on the component En modo de programación y eliminación con cada pulsación del

lights up at the same time each time the button is pressed – this indicates botón de controlador al mismo tiempo ilumina el LED en la uni-

the incoming command.

dad – así se indica la recepción de orden.

Compatibility / Compatibilidad

The device can be combined with all system components, controls and devices of iNELS RF Control and iNELS RF Control2. The detector can be assigned an iNELS RF Control2 (RFIO2) communication protocol.

El elemento se puede combinar con todos las unidades del sistema, controladores y unidades del sistema iNELS RF Control y iNELS RF Control2. A la unidad tambien se pueden agregar los detectores denominados con protócolo iNELS RF Control2 (RFIO2).

Functions and programming with RF transmitters / Funciones y programación con RF controlador

Function button / Función botón
Description of button / Descripción de función botón The output contact will be closed by pressing the button and opened by releasing the button.
1x

Pulsando un botón del pulsador el contacto de salida se activa, al soltar el botón la salida se desactiva.

Programming / Programación

1
1 x PROG > 1s

Press of programming button on receiver RFSAI-61B for 1 second will activate receiver RFSAI-61B into programming mode. LED is flashing in 1s interval.
Pulsando el botón de programación de la unidad RFSAI-61B durante más de 1 segundo, entra al modo de la programación. LED parpadea en intervalo de 1 segundo.

2
1x

Function switch on / Función encender Description of switch on / Descripción de función encender
The output contact will be closed by pressing the button.
1x

Select and press one button on wireless switch, to this button will be assigned function Button.
Pulsación al botón seleccionado del RF controlador se asigna la función botón.

3
1 x PROG < 1s

Press of programming button on receiver RFSAI-61B shorter then 1 second will finish programming mode. The LED lights up according to the preset memory function.
Pulsando el botón de programación de la unidad RFSAI61B durante menos de 1 segundo, terminará el modo de programación. LED se ilumina según la función de memoria ajustada.

Pulsando el botón del pulsador el contacto de salida se activa.

Programming / Programación

1
1 x PROG > 1s

2
2x

Two presses of your selected button on the RF transmitter assigns the function switch on (must be a lapse of 1s between individual presses).
2x pulsaciones al botón seleccionado del RF controlador asigna la función encender, entre los pulsos hay que cumplir retardo de 1s.

3
1 x PROG < 1s

2/6

Made in Czech Republic

www.elkoep.com / www.elkoep.es

RFSAI-61B
EN Wireless switch unit with the input ES Unidad inalámbrica de conmutación (entrada externa)
Function switch off / Función apagar Description of switch off / Descripción de función apagar
The output contact will be opened by pressing the button.
1x

02-56/2016 Rev.5 Pulsando el botón del pulsador el contacto de salida se desactiva.

Programming / Programación

1
1 x PROG > 1s

2
3x

Three presses of your selected button on the RF transmitter assigns the function switch off (must be a lapse of 1s between individual presses).
3x pulsaciones al botón seleccionado del RF controlador asigna la función apagar, entre los pulsos hay que cumplir retardo de 1s.

3
1 x PROG < 1s

Function impulse relay / Función relé de impulso-telerruptor

Description of impulse relay / Descripción de función telerruptor

The output contact will be switched to the opposite position by each press of the button. If the contact was closed, it will be opened and vice versa.

Con cada pulsación del botón el contacto de salida cambia la posición. Si estaba cerrado – se abre, si estaba abierto – se cierra.

Programming / Programación

1
1 x PROG > 1s

2
4x

Four presses of your selected button on the RF transmitter assigns the function impulse relay (must be a lapse of 1s between individual presses).
4x pulsaciones al botón seleccionado del RF controlador asigna la función telerruptor, entre los pulsos hay que cumplir retardo de 1s.

3
1 x PROG < 1s

Funcion delayed off / Función retardo a la desconexión

Description of delayed off / Descripción de función retardo en OFF

The output contact will be closed by pressing the button and opened after the set time interval has elapsed.

Pulsando un botón el contacto de salida se enciende y se apaga después de un período de tiempo determinado.

Programming / Programación

1
1 x PROG > 1s

2
5x

Assignment of the delayed off function is performed by five presses of the selected button on the RF transmitter (must be a lapse of 1s between individual presses).
5x pulsaciones al botón seleccionado del RF controlador asigna la función retardo en OFF, entre los pulsos hay que cumplir retardo de 1s.

3
1 x PROG > 5s

Press of programming button longer then 5 seconds, will activate actuator into timing mode. LED flashs 2x in each 1s interval. Upon releasing the button, the delayed return time starts counting.
Pulsación al botón de programación a más de 5 segundos, activará modo temporizador. LED parpadea 2x en intervalos de 1 segundo. Después de soltar el botón comienza el tiempo de retardo en OFF.

3/6

Made in Czech Republic

www.elkoep.com / www.elkoep.es

RFSAI-61B
EN Wireless switch unit with the input
ES Unidad inalámbrica de conmutación (entrada externa)

4
1x

t = 2s . . . 60min.

After the desired time has elapsed (range of 2s…60min), the timing mode ends by pressing the button on the RF transmitter, to which the delayed return function is assigned. This stores the set time interval into the actuator memory.
Después del tiempo deseado (a menos de 2s…a 60min) el modo de temporizador se termina pulsando el botón del controlador RF, donde está asignada la función retardo en OFF. Tiempo establecido se guarda en la memoria del actuador.

5
1 x PROG < 1s

Press of programming button on receiver RFSAI-61B shorter then 1 second will finish programming mode. The LED lights up according to the pre-set memory function.
Pulsando el botón de programación de la unidad RFSAI-61B durante menos de 1 segundo, terminará el modo de programación. LED se ilumina según la función de memoria ajustada.

02-56/2016 Rev.5

Function delayed on / Función retardo a la conexión
Description of delayed on / Descripción del retardo en ON The output contact will be opened by pressing the button and closed after the set time interval has elapsed.
1x

Pulsando un botón el contacto de salida se apaga y vuelve encenderse después de un período de tiempo determinado.

Programming / Programación

1
1 x PROG > 1s

4
1x

t = 2s . . . 60min.

After the desired time has elapsed (range of 2s…60min), the timing mode ends by pressing the button on the RF transmitter, to which the delayed return function is assigned. This stores the set time interval into the actuator memory.
Después del tiempo deseado (a menos de 2s…a 60min) el modo de temporizador se termina pulsando el botón del controlador RF, donde está asignada la función retardo en ON. Tiempo establecido se guarda en la memoria del actuador.

2
6x

Assignment of the delayed on function is performed by six presses of the selected button on the RF transmitter (must be a lapse of 1s between individual presses).
6x pulsaciones al botón seleccionado del RF controlador asigna la función retardo en ON, entre los pulsos hay que cumplir retardo de 1s.

5
1 x PROG < 1s

3
1 x PROG > 5s

Programming with RF control units / Programación con Unidades del sistema RF

address / dirección

The address listed on the front of the actuator is used for programming and controlling actuators by RF control units.

Para la programación y control de unidad de RF sirve la dirección indicada en la parte frontal de la unidad.

xxxxxx

4/6

Made in Czech Republic

www.elkoep.com / www.elkoep.es

RFSAI-61B
EN Wireless switch unit with the input
ES Unidad inalámbrica de conmutación (entrada externa)

Delete actuator / Borrar la unidad

Deleting one position of the transmitter / Borrar una posición del controlador

1 x PROG > 5s

By pressing the programming button on the actuator for 5 seconds, deletion of one transmitter activates. LED flashs 4x in each 1s interval. Pressing the required button on the transmitter deletes it from the actuator’s memory. To confirm deletion, the LED will confirm with a flash long and the component returns to the operating mode. The memory status is not indicated. Deletion does not affect the pre-set memory function.
Con un largo pulso al botón de programación de la unidad RF por un período de 5 segundos se activará modo “borrar” un solo transmisor. LED 4x parpadeará en intervalo de un segundo. Al pulsar el botón del controlador se elimina de memoria de la unidad. Para confirmar la eliminación, el LED parpadeará durante un momento largo y la unidad volverá al modo de funcionamiento. El estado de la memoria no está indicado. Borrar no afecta a la función de memoria ajustada.

02-56/2016 Rev.5

Deleting the entire memory / Borrar toda memoria

1 x PROG > 8s

By pressing the programming button on the actuator for 8 seconds, deletion occurs of the actuator’s entire memory. LED flashs 4x in each 1s interval. The actuator goes into the programming mode, the LED flashes in 0.5s intervals (max. 4 min.). You can return to the operating mode by pressing the Prog button for less than 1s. The LED lights up according to the pre-set memory function and the component returns to the operating mode. Deletion does not affect the pre-set memory function.
Con un largo pulso del botón de programación de la unidad durante 8 segundos se borrará toda memoria de la unidad. LED 4x parpadeará en intervalo de un segundo. Unidad entra al modo de programación, el LED parpadea en intervalos de 0.5s (máx. 4 min.). Para volver al modo operativo, pulse el botón Prog por menos de 1 segundo. LED se enciende de acuerdo con la función de memoria de ajuste y la unidad vuelve al modo de funcionamiento. Borrar no afecta a la función de memoria ajustada.

Selecting the memory function / Elegir función de memoria

1
1 x PROG > 1s

2
1 x PROG < 1s

Pressing the programming button on the RFSAI-61B receiver for less than 1 second will finish the programming mode, this will reverse the memory function. The LED lights up according to the current pre-set memory function. The set memory function is saved. Every other change is made in the same way.
Presionando el botón de programación en la unidad RFSAI-61B a menos de 1s se finaliza el modo de programación, esto cambiará la función de memoria al contrario. El LED se enciende de acuerdo con la función de memoria actualmente configurada. Se guarda la función de memoria ajustada. Cada otro cambio de la programación se hace de la misma manera.

· Memory function on: – For functions 1-4, these are used to store the last state of the relay output before the supply voltage drops, the change of state of the output to the memory is recorded 15 seconds after the change. – For functions 5-6, the target state of the relay is immediately entered into the memory after the delay, after re-connecting the power, the relay is set to the target state.
· Memory function off: When the power supply is reconnected, the relay remains off.

· Función de memoria activada: – Para las funciones 1-4, se utiliza para almacenar el último estado de la salida de relé antes de
perder la tensión de alimentación, el cambio de estado de la salida se memorizará después de 15 segundos del cambio. – En la función 5-6, inmediatamente se introduce a la memoria del relé su estado que debe tener después de la temporización, después de volver la tensión de alimentación, el relé se establece al último estado ajustado.
· Función de memoria desactivada: Cuando vuelve la conexión de la fuente de alimentación, el relé permanece apagado.

5/6

Made in Czech Republic

www.elkoep.com / www.elkoep.es

RFSAI-61B
EN Wireless switch unit with the input
ES Unidad inalámbrica de conmutación (entrada externa)

Technical parameters / Especificaciones técnicas

RFSAI-61B/230V RFSAI-61B/120V RFSAI-61B/24V

Supply voltage: Apparent power: Dissipated power: Supply voltage tolerance: Output

Tensión de alimentación: Consumo aparente: Consumo de perdida: Tolerancia de alimentación: Salida

230 V AC / 50 – 60 Hz 7 VA / cos = 0.1
0.7 W

120 V AC / 60Hz 7 VA / cos = 0.1
0.7 W +10 %; -15 %

12-24 V AC/DC 50-60Hz –
0.7 W

Number of contacts: Rated current: Switching power: Peak current: Switching voltage:

Número de contactos: Corriente nominal: Potencia de conmutación: Pico de corriente: Tensión de conmutación:

1x switching / NA (AgSnO2) 16 A / AC1
4000 VA / AC1, 384 W / DC 30 A / <3 s
250 V AC1 / 24 V DC

Min. switching power DC:

Conmutación de potencia min.DC:

Mechanical service life:

Vida mecánica:

Electrical service life (AC1): Vida eléctrica (AC1):

Controlling

Control

RF command from the transmitter: Orden RF desde controlador:

Manual control:

Control manual:

External button:

Con pulsador externo:

500 mW 3×107 0.7×105
866 MHz, 868 MHz, 916 MHz button PROG / botón PROG (ON/OFF)
max. 12 m cable / del cable

Range in open space: Other data Voltage of open contact: Resist. of connection for closed contact:

Rango al aire libre: Más información Tensión del contacto abierto: Resistencia del cableado para pulsador en pulso:

up to / hasta 200 m 3 V
<1 k

Resist. of connection for open contact: Galvanic isolation of input: Operating temperature: Working position:

Resistencia del cableado para pulsador sin pulso: Aislamiento galvánico de entrada: Temperatura de funcionamiento: Posición de funcionamiento:

>10 k no / no -15 … + 50 °C any / cualquiera

Mounting: Protection:

Montaje: Protección:

free at lead-in wires / libre en los cables de conexión IP30

Overvoltage category:

Categoría de sobretensión:

Contamination degree:

Grado de contaminación:

Terminals (CY wire, Cross-section): Salida (hilos CY, sección):

Terminal length:

Longitud de cables:

Dimensions:

Dimensiones:

III. 2 2x 0.75 mm2 , 2x 2.5 mm2 90 mm 49 x 49 x 21 mm

Weight: Related standards:

Peso: Normas conexas:

46 g EN 60669, EN 300220, EN 301489 R&TTE Directive, Order. No 426/2000 Coll. (Directive 1999/EC)/
EN 60669, EN 300 220, EN 301 489 directiva RTTE, NVc.426/2000Sb (directiva 1999/ES)

02-56/2016 Rev.5

Control button input is at the supply voltage potential.
Attention: When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each units. Between the individual commands must be an interval of at least 1s.
Warning
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing. Installation and connection can be carried out only by a person with adequate professional qualification upon understanding this instruction manual and functions of the device, and while observing all valid regulations. Trouble-free function of the device also depends on transportation, storing and handling. In case you notice any sign of damage, deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary to treat this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make sure that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety regulations, norms, directives and professional, and export regulations for working with electrical devices. Do not touch parts of the device that are energized life threat. Due to transmissivity of RF signal, observe correct location of RF components in a building where the installation is taking place. RF Control is designated only for mounting in interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into metal switchboards and into plastic switchboards with metal door transmissivity of RF signal is then impossible. RF Control is not recommended for pulleys etc. radiofrequency signal can be shielded by an obstruction, interfered, battery of the transceiver can get flat etc. and thus disable remote control.

Entrada del pulsador de control está en el potencial de la tensión de red.
Advertencia: En la instalación de iNELS RF Control debe haber una distancia mínima entre las diferentes unidades de un centímetro. Entre los diferentes ordenes debe pasar al menos 1s.
Advertencia
El manual de uso está dirigido para la instalación y el usuario del dispositivo. Manual siempre está incluido en embalaje. La instalación y conexión puede realizar sólo personal con adecuadas cualificaciones profesionales, de conformidad con todas las regulaciones aplicadas, y que está perfectamente familiarizado con estas instrucciones y funciones del dispositivo. Función del dispositivo también depende del transporte, almacenamiento y la manipulación. Si se observa cualquier signo de daño, deformación, mal funcionamiento o pieza que falta, no instale este producto y devolvelo al vendedor. Con el producto y sus componentes debe ser tratado después de su vida útil como con residuos electrónicos. Antes de iniciar la instalación, asegúrese de que todos los cables, partes o terminales conectados están sin la conexión a la red. En el montaje y el mantenimiento se deben observar las normas de seguridad, normas, directivas y reglamentos para trabajar con equipos eléctricos. No toque las partes del dispositivo que están conectadas en la red – puede producir peligro de vida. Debido a la transmisibilidad de la señal RF, observe la correcta ubicación de los componentes RF en un edificio donde la instalación se lleva a cabo. RF Control está diseñado para montaje en interiores, las unidades no están diseñados para la instalación en exteriores y espacios húmedos, no se pueden instalar en cuadros eléctricos de metal y en cuadros eléctricos plásticos con puerta de metal – lo que empeora transmisividad de la señal RF. RF Control no se recomienda para el control de dispositivos que ofrecen funciones vitales o para controlar dispositivos tales como bombas, el. calentadores sin termostato, ascensores, montacargas, etc. – Señal de radiofrecuencia puede estar bloqueado por una obstrucción, interferida, la batería del controlador puede estar ya sin energía, etc. y por lo tanto el control remoto puede ser incapacitado.

6/6

Made in Czech Republic

www.elkoep.com / www.elkoep.es
